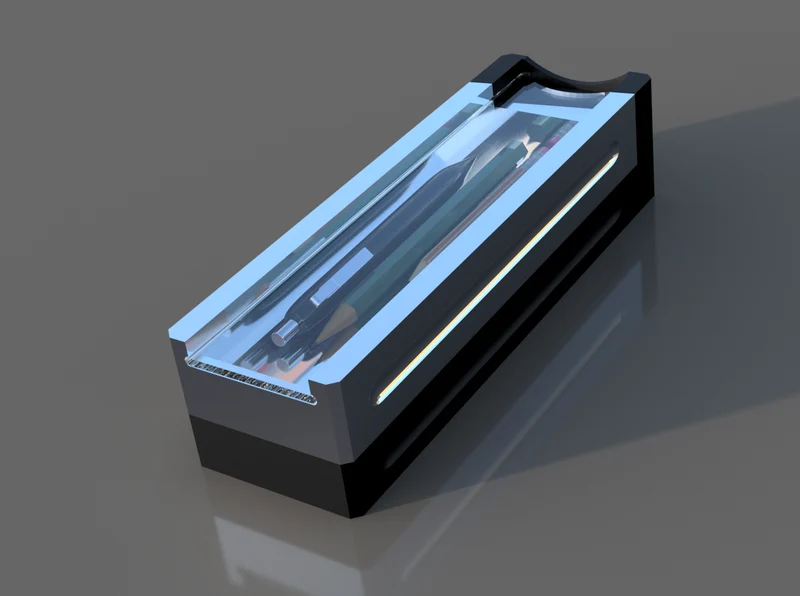

PENCIL BOX - Два уровня - Замок сдвижной крышки

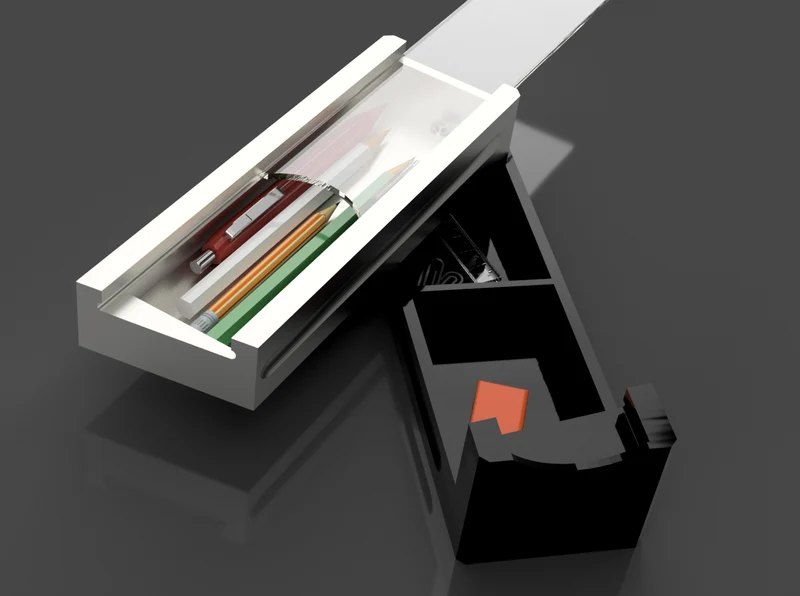

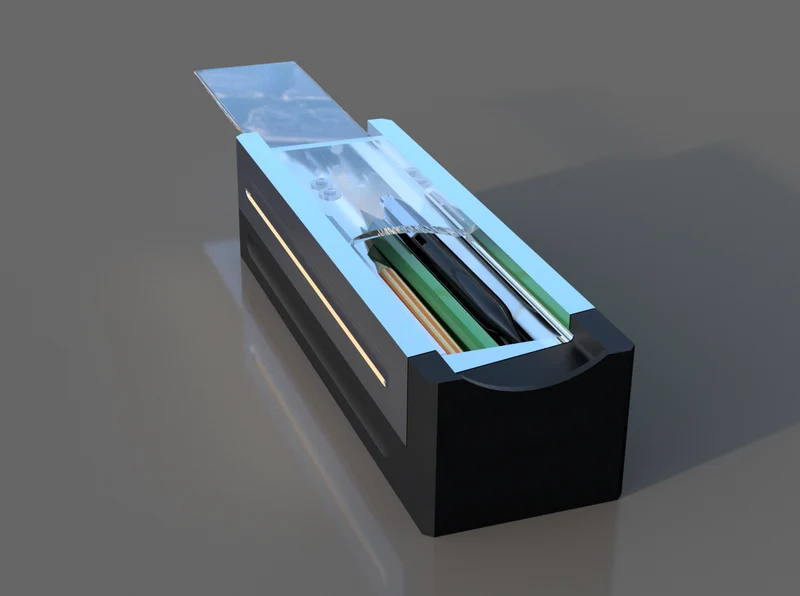

Я снова что-то спроектировал и отправил на свой 3D-принтер. Из него вышла следующая «Коробка для карандашей» — по-немецки ее, вероятно, назвали бы «Federtasche».
В качестве шаблона я использовал деревянный, который сделал несколько десятилетий назад в рамках курса повышения квалификации в Институте повышения квалификации учителей.
Поскольку мне нравится общий дизайн, я подумал, что это может понравиться сообществу 3D-печатников.

Размеры: Д 230 Ш 70 В 55 мм

Расходные материалы:
225 х 53 х 3 мм прозрачное поликарбонатное стекло
Банка с крышкой прибл. Ø 70-75 мм
Наждачная бумага
1 винт Phillips Ø 4 x 20 мм
1 шайба Ø 4,5 x Ø 12 мм
крестовая отвертка
Лобзик (тонкая пила)

Подготовка сдвижной крышки:

Если у вас нет поликарбонатного стекла, вы также можете распечатать обложку (PencilCase_cover.stl).

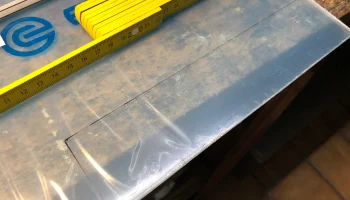

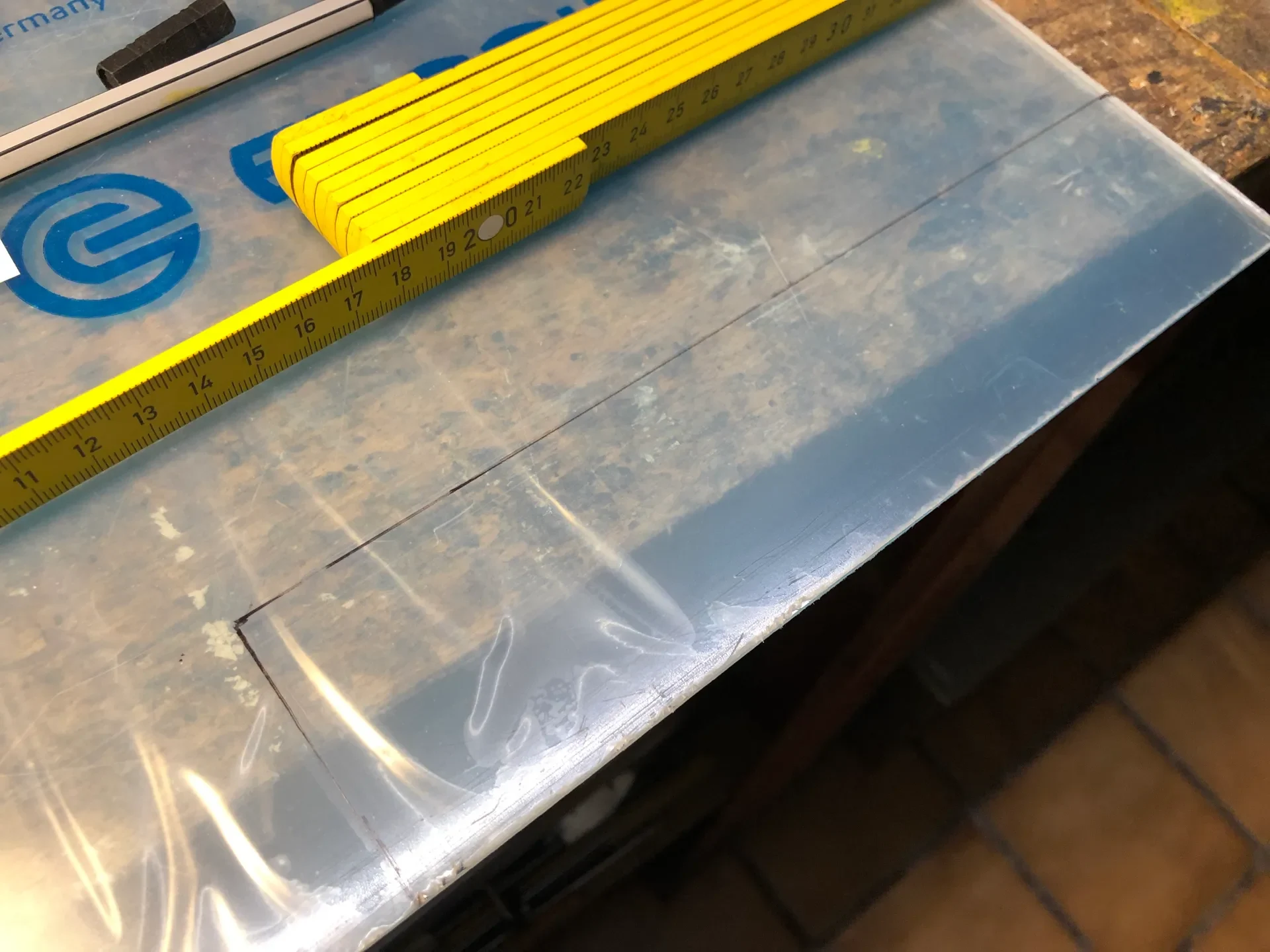

Для крышки из поликарбоната вам понадобится:
225 х 53 х 3 мм прозра��ное поликарбонатное стекло
Банка с крышкой прибл. Ø 70-75 мм
лобзик
Наждачная бумага

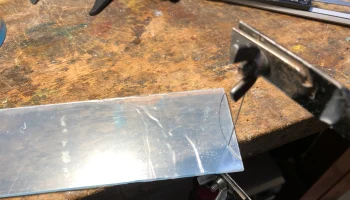

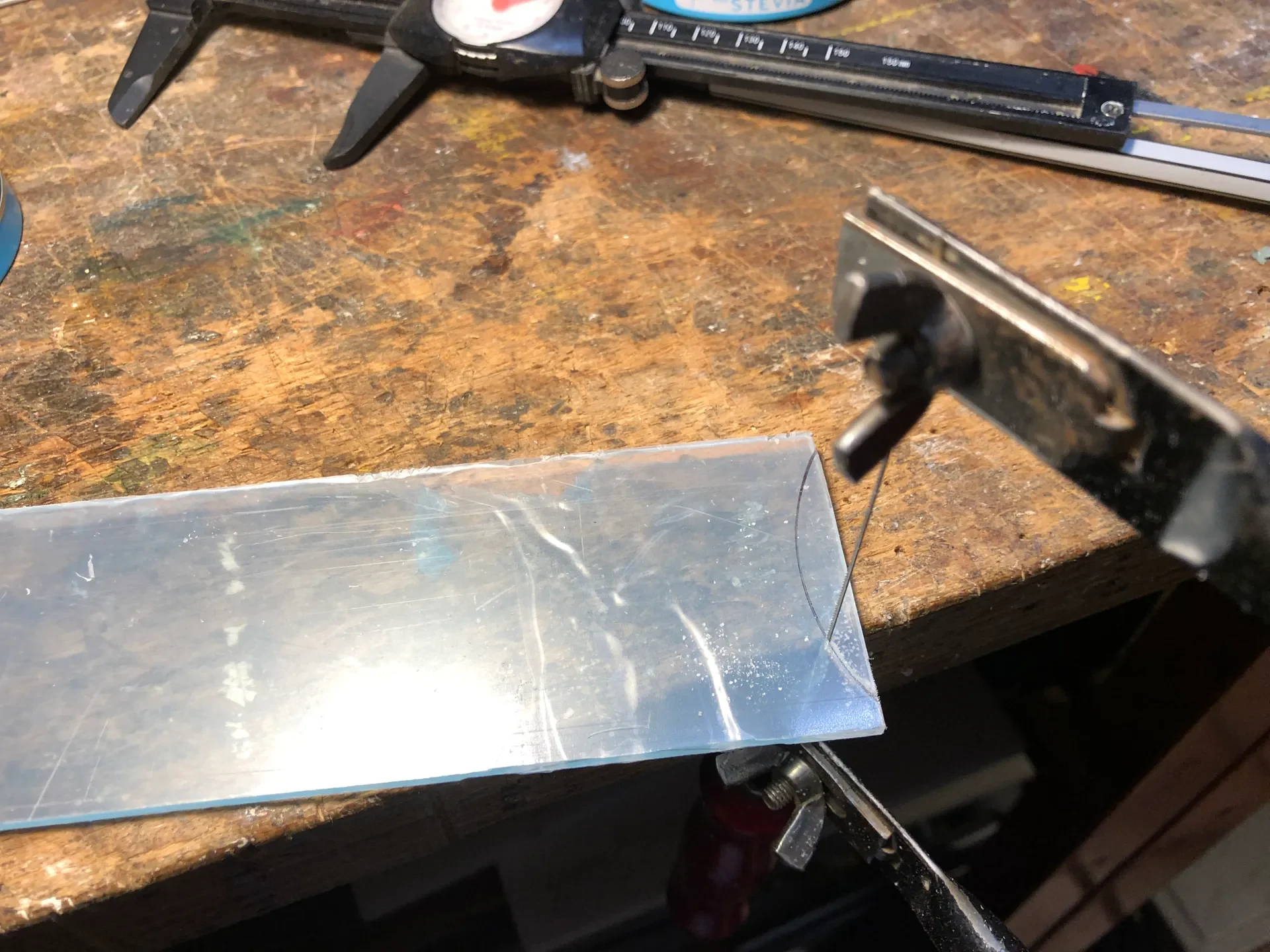

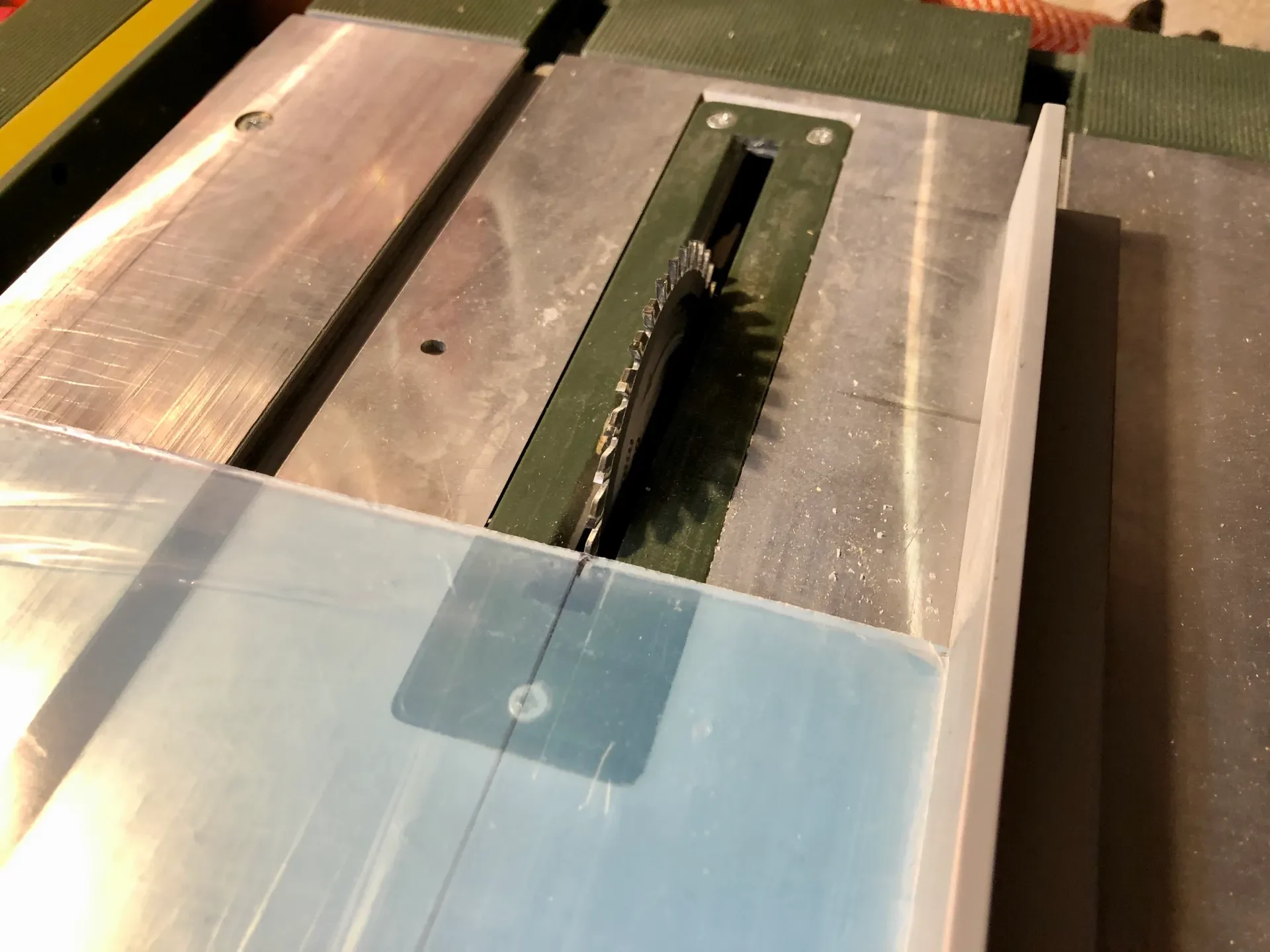

После того, как вы вырезали крышку, необходимо выпилить с одной стороны своеобразную утопленную ручку. Чтобы нарисовать закругление, я взял крышку от консервной банки. Диаметр крышки должен быть от 70 до 75 мм. Выпилив закругление, необходимо аккуратно сломать все края крышки (зашлифовать их).

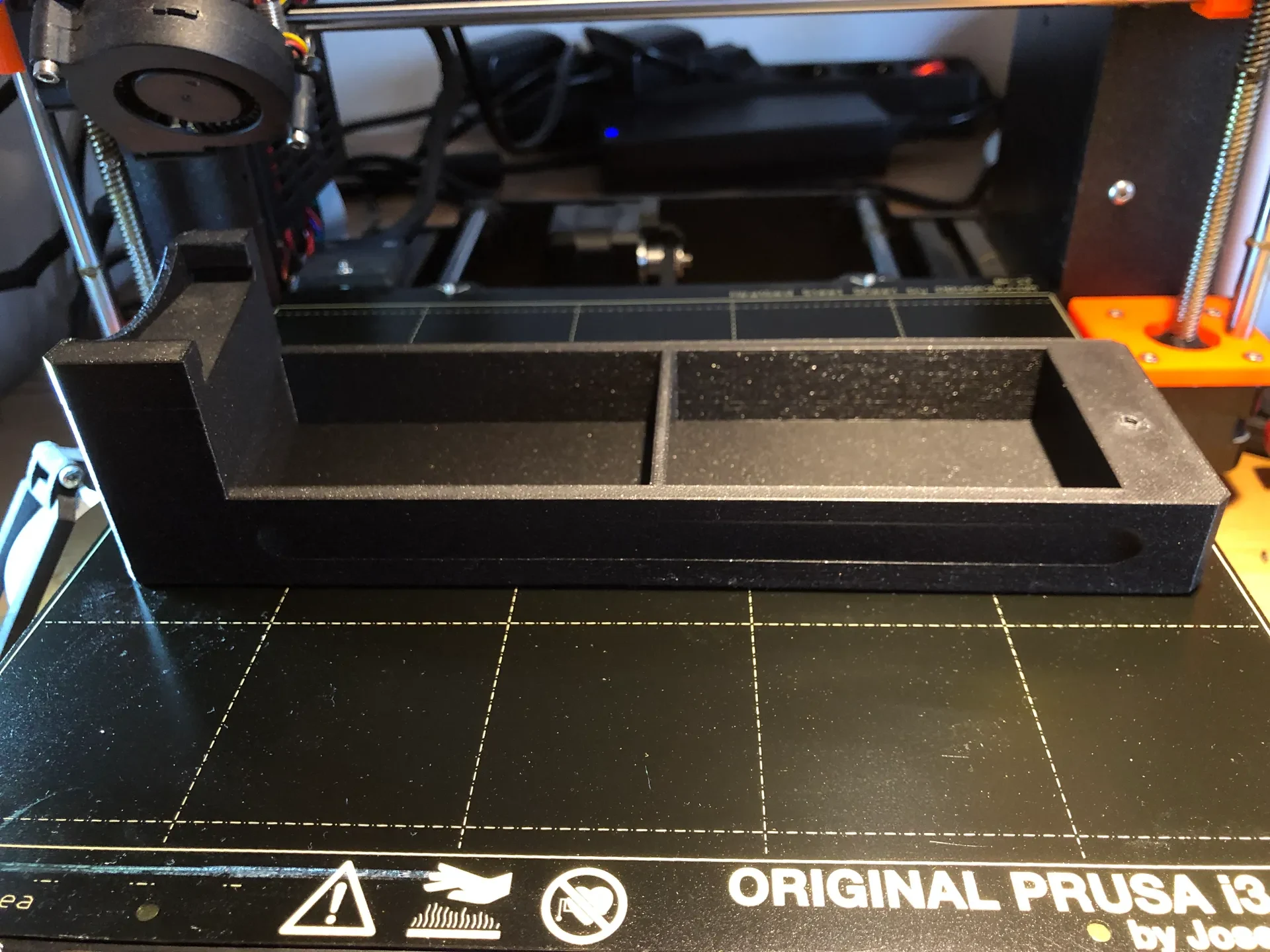

Затем эти две части необходимо сначала распечатать:

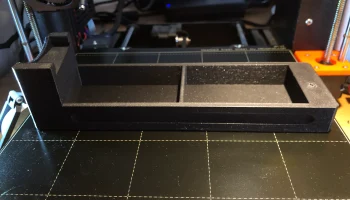

Пенал_bottom.stl

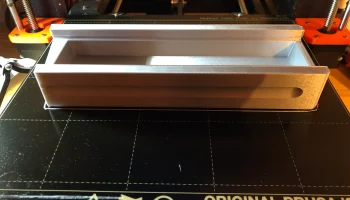

Пенал_top.stl

Дальше вам теперь нужно:
1 винт Phillips Ø 4 x 20 мм
1 шайба Ø 4,5 x Ø 12 мм
крестовая о��вертка

Сборка:

Сначала проверьте, подходит ли сдвижная крышка и ее можно ли без проблем сдвинуть. Если сдвигаться слишком сложно, придется отшлифовать края крышки по размеру наждачной бумагой.

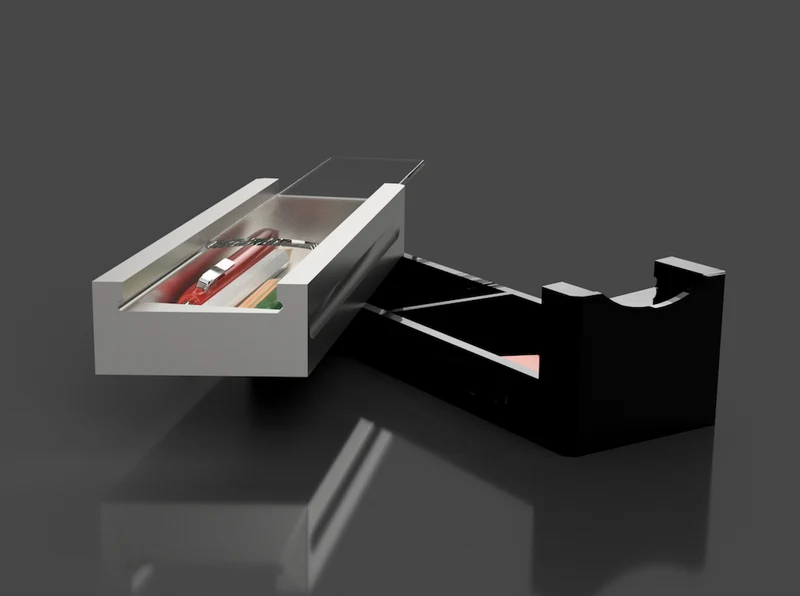

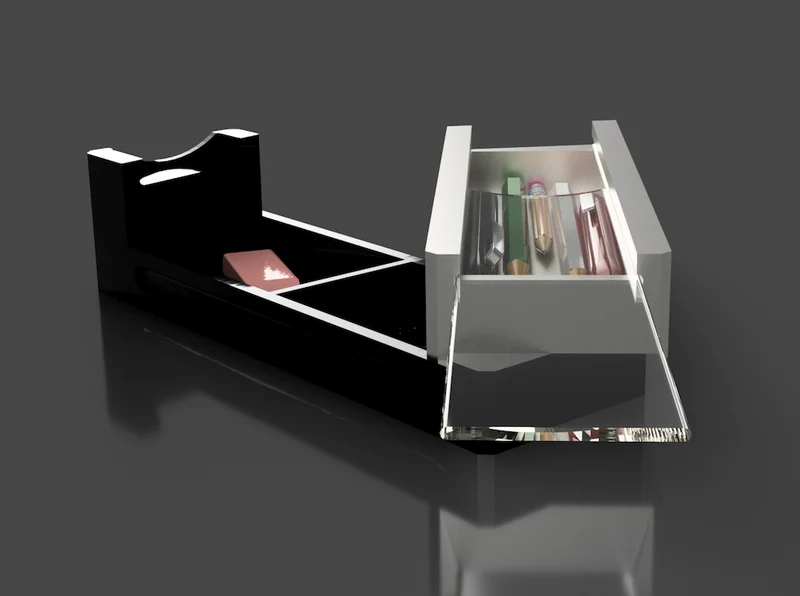

Теперь вы можете прикрутить верхнюю часть (пенал_top.stl) к нижней части (пенал_нижняя часть.stl) с помощью винта с крестообразным шлицем Ø 4 x 20 мм. Чтобы головка винта не вд��вливалась в материал, используйте шайбу Ø 4,5 x Ø 12 мм.

Затягивайте винт настолько сильно, чтобы верхнюю часть можно было еще повернуть.
Теперь вставьте крышку в верхнюю часть.
Вот и все! Пенал готов!

Примечание: поскольку все детали спроектированы с очень точной посадкой, может случиться так, что вам придется немного доработать одну или другую деталь с помощью наждачной бумаги и/или резака из-за различной точности размеров принтеров и различного поведен��я нитей.

Видео: https://youtu.be/7vd5C4aaPB4
