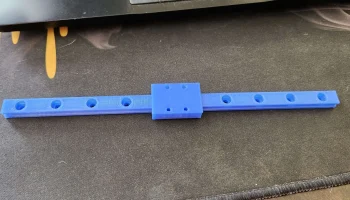

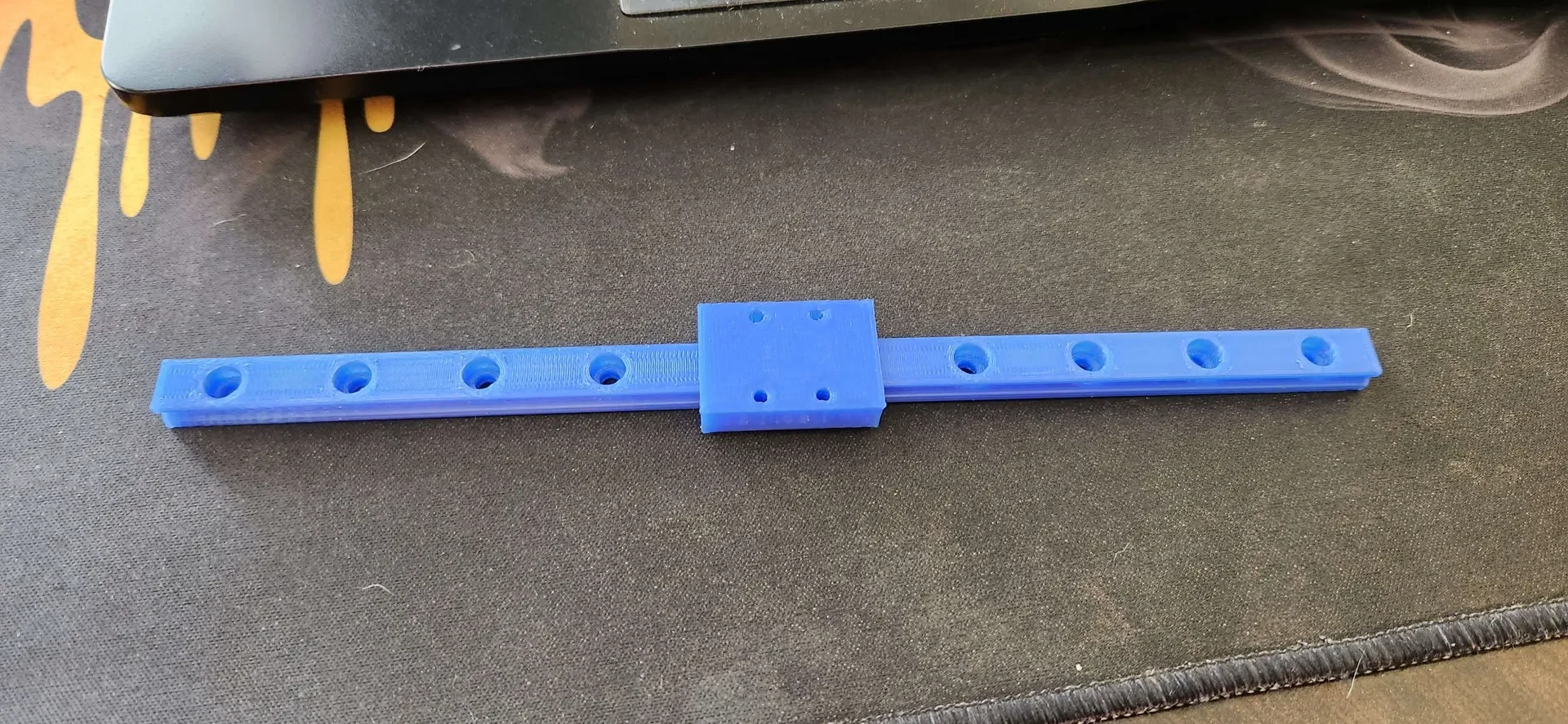

Рельсы и направляющий блок MGN9C для 3D-печати
Об этой направляющей:

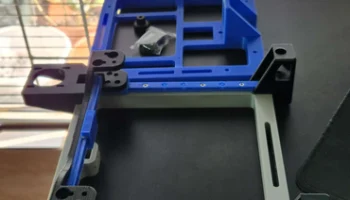

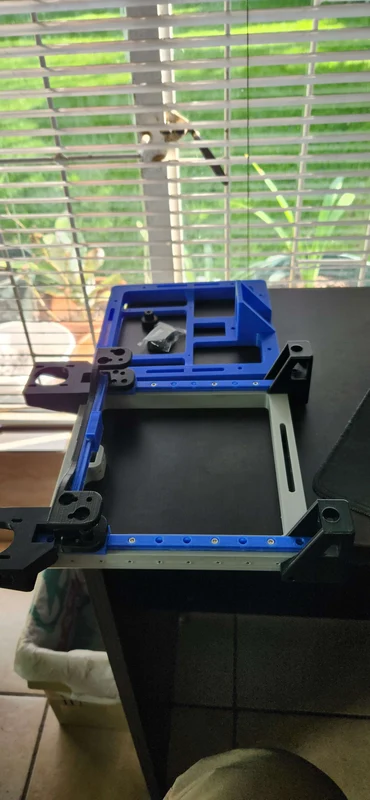

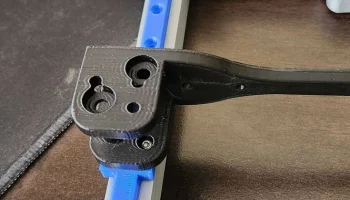

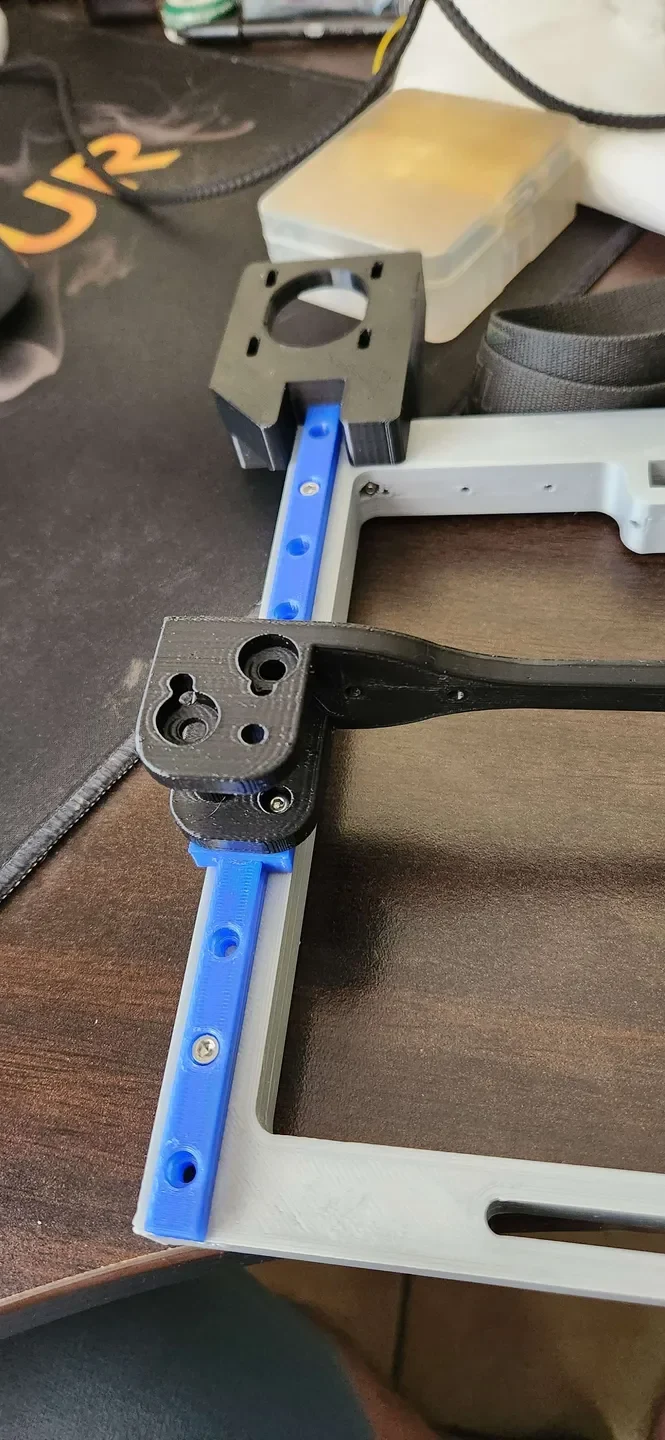

Я черпал вдохновение из моделей Гульсифера, но они оказались слишком неподходящими для моего Ender 3 V2, поэтому я пошел и нашел технические чертежи рельсов серии MGN и спроектировал свои собственные рельсы MGN9C с направляющим блоком, обеспечивающим зазор в 1 мм между рельсом и направляющим блоком. Я буду использовать их в качестве временного линейного рельсового решения для моей сборки Rook MK1.
Настройки печати:
Высота слоя: 0,12-0,2
Рекомендуемое заполнение: 20 % или выше.
Материал: я тестировал только PLA и SBS. PLA дает наилучшие результаты, просто смажьте их тонкой смазкой, чтобы они двигались красиво и свободно.

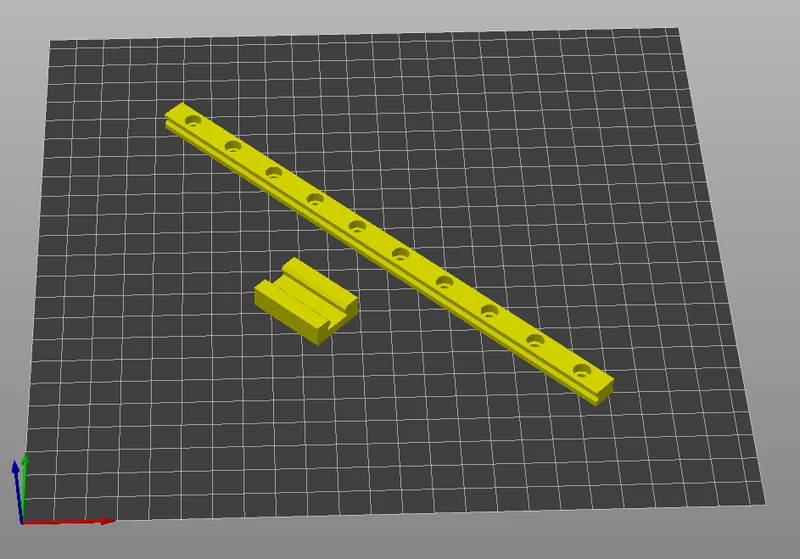

На обложке показана ориентация печати.
Особая благодарность Ролохауну за эпический дизайн!
Обновления:
Я загрузил пошаговый файл, содержащий направляющие шириной 150 и 200 мм, а также направляющий блок, чтобы пользователи могли редактировать их по своему усмотрению и корректировать допуски в соответствии со своим вариантом использования.
Не все машины одинаковы, и допуски различаются от машины к машине. Когда я впервые напечатал эти рельсы, моя машина не была откалибрована наилучшим образом, но в то время они работали так, как ожидалось.
С тех пор я внес много изменений и обновлений в свою машину, и мои допуски и точность размеров значительно улучшились. Я перепечатал их, чтобы еще раз проверить допуски, и могу сказать, что направляющий блок все еще слишком свободен, можно и с более жестким допуском.
Наслаждайтесь обновлением и удачной печати!
