Параметрический шаблон шаблона корпуса с защелкой FreeCAD

Что это такое?

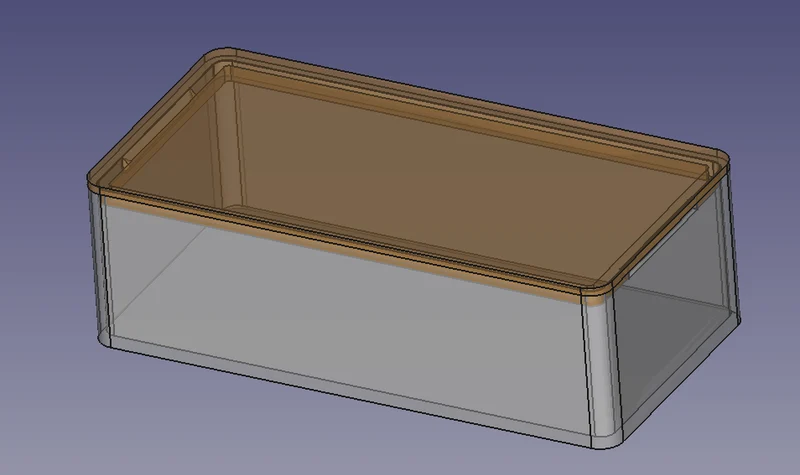

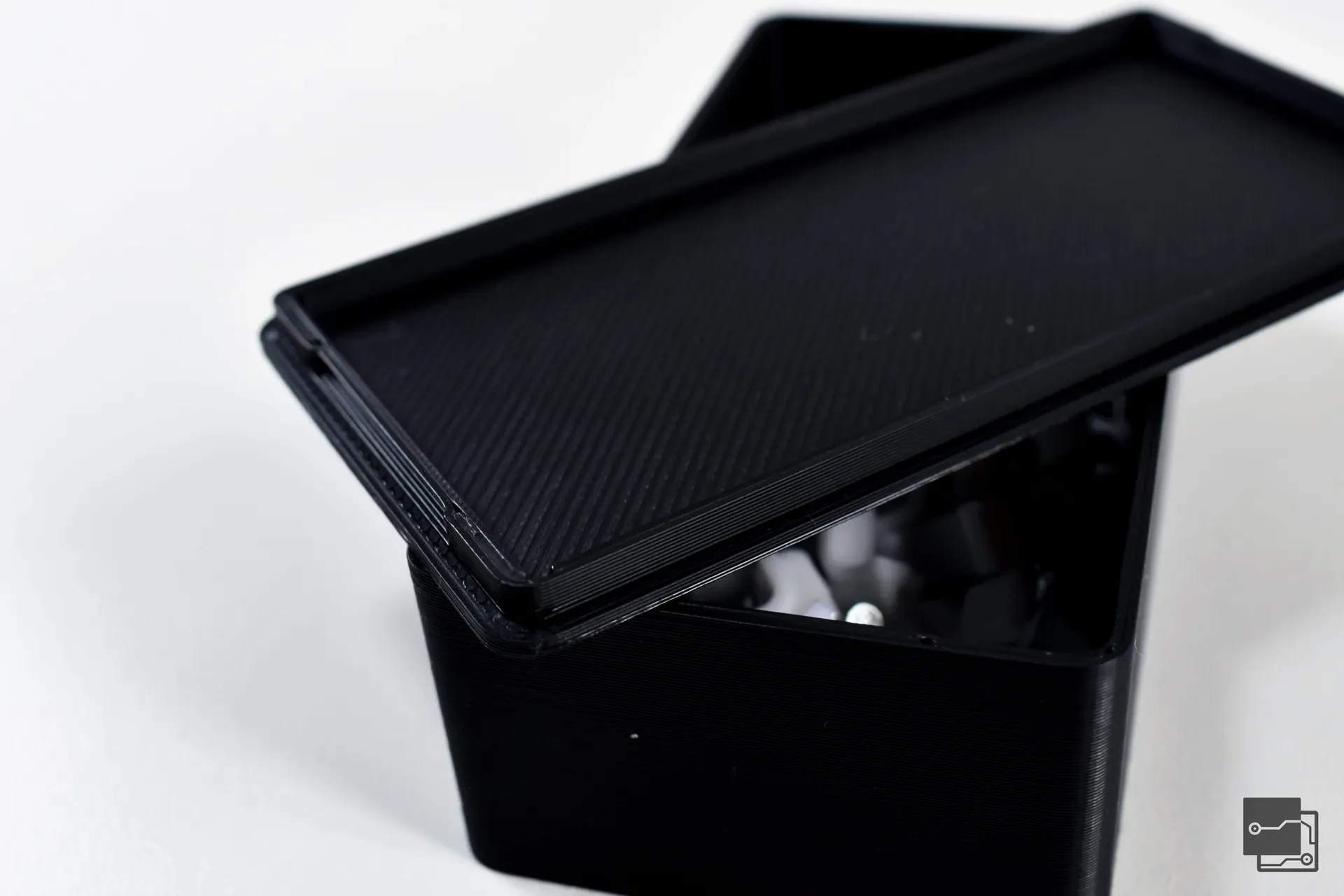

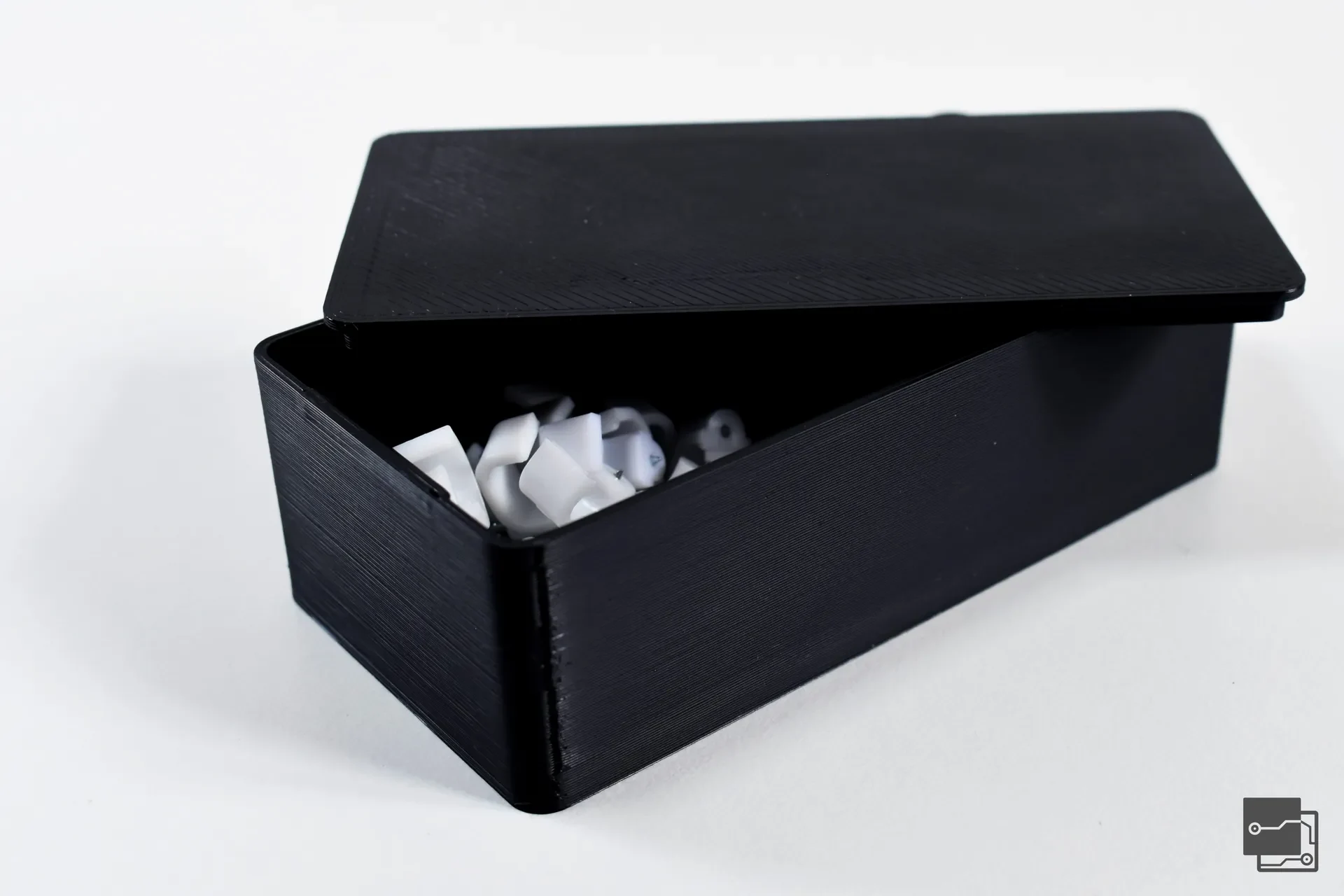

Параметрическое проектирование корпуса с защелкивающимся замком в FreeCAD.

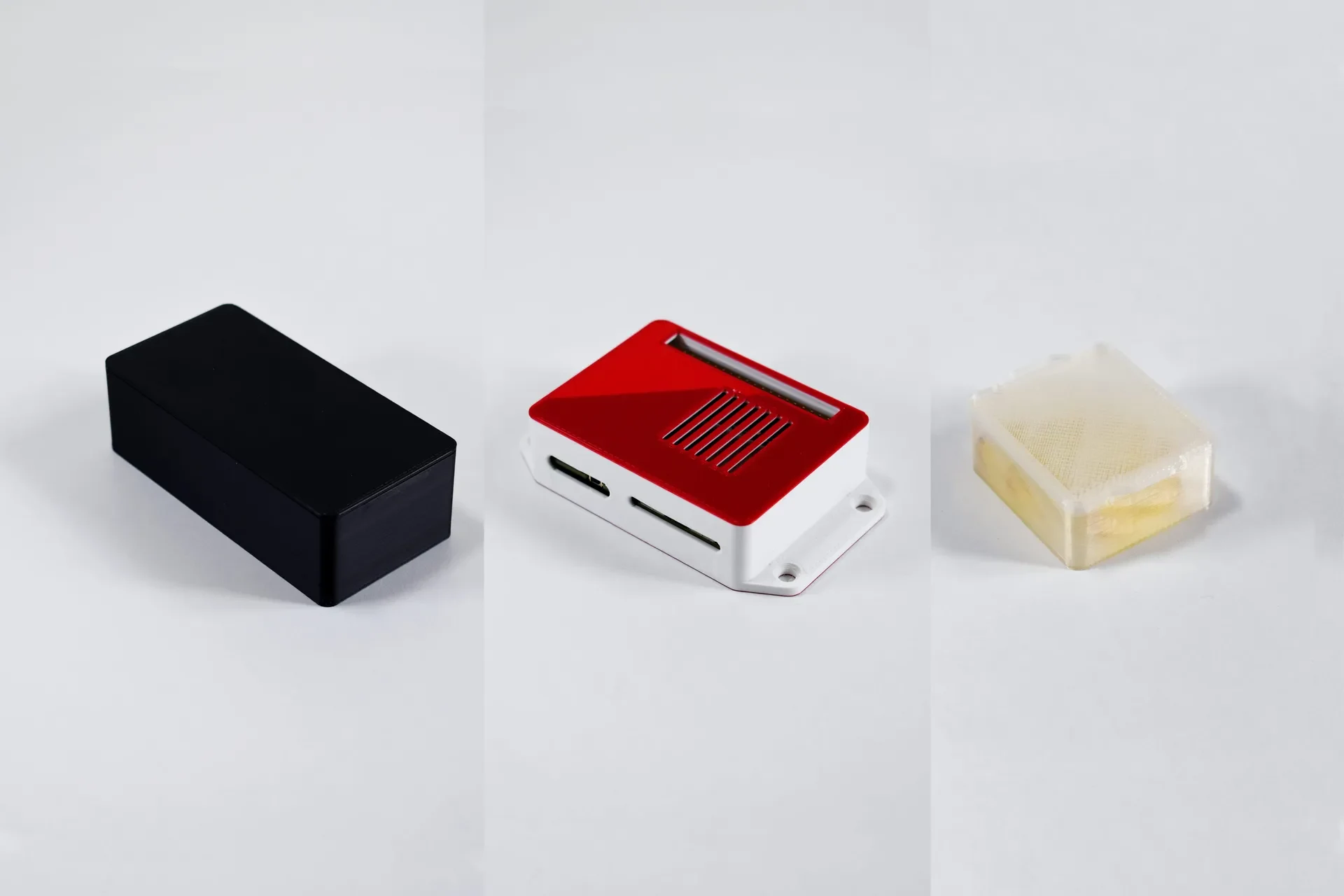

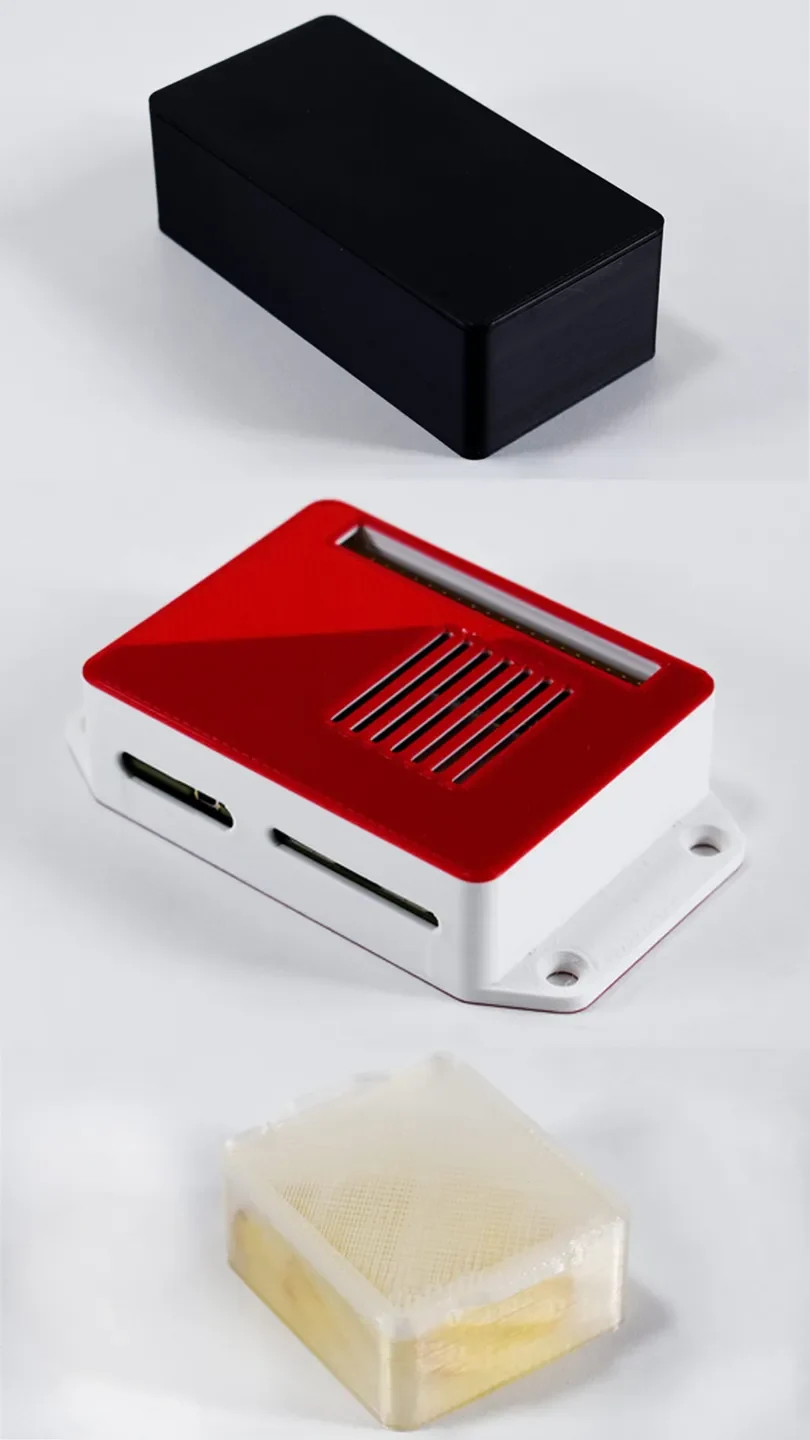

Есть три варианта корпуса

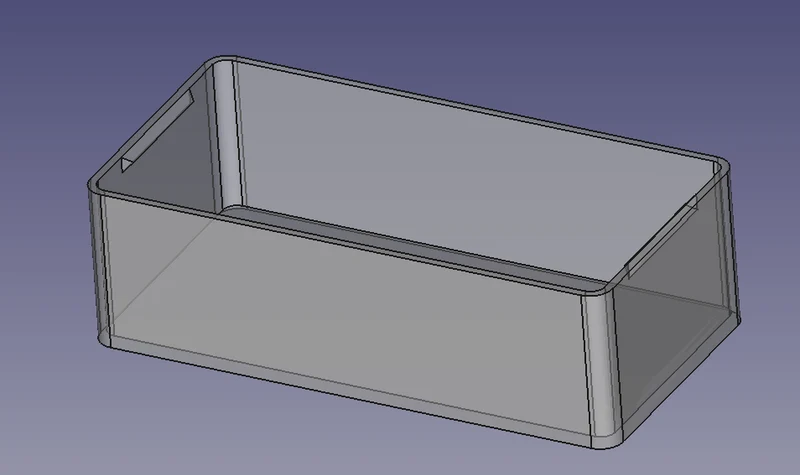

Базовый
с уголками для монтажных стоек

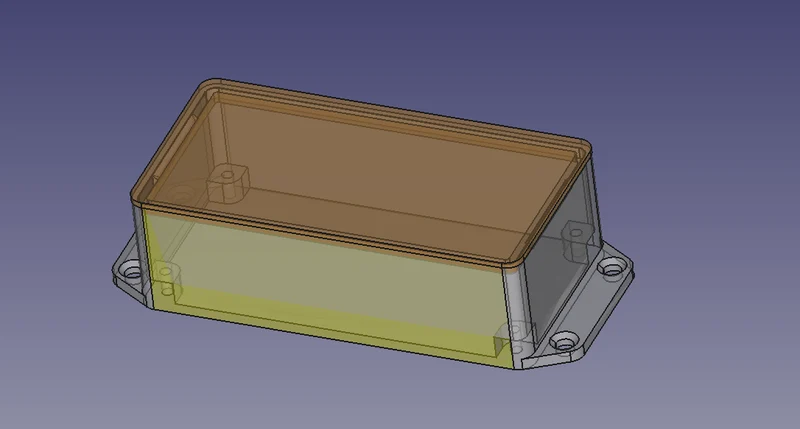

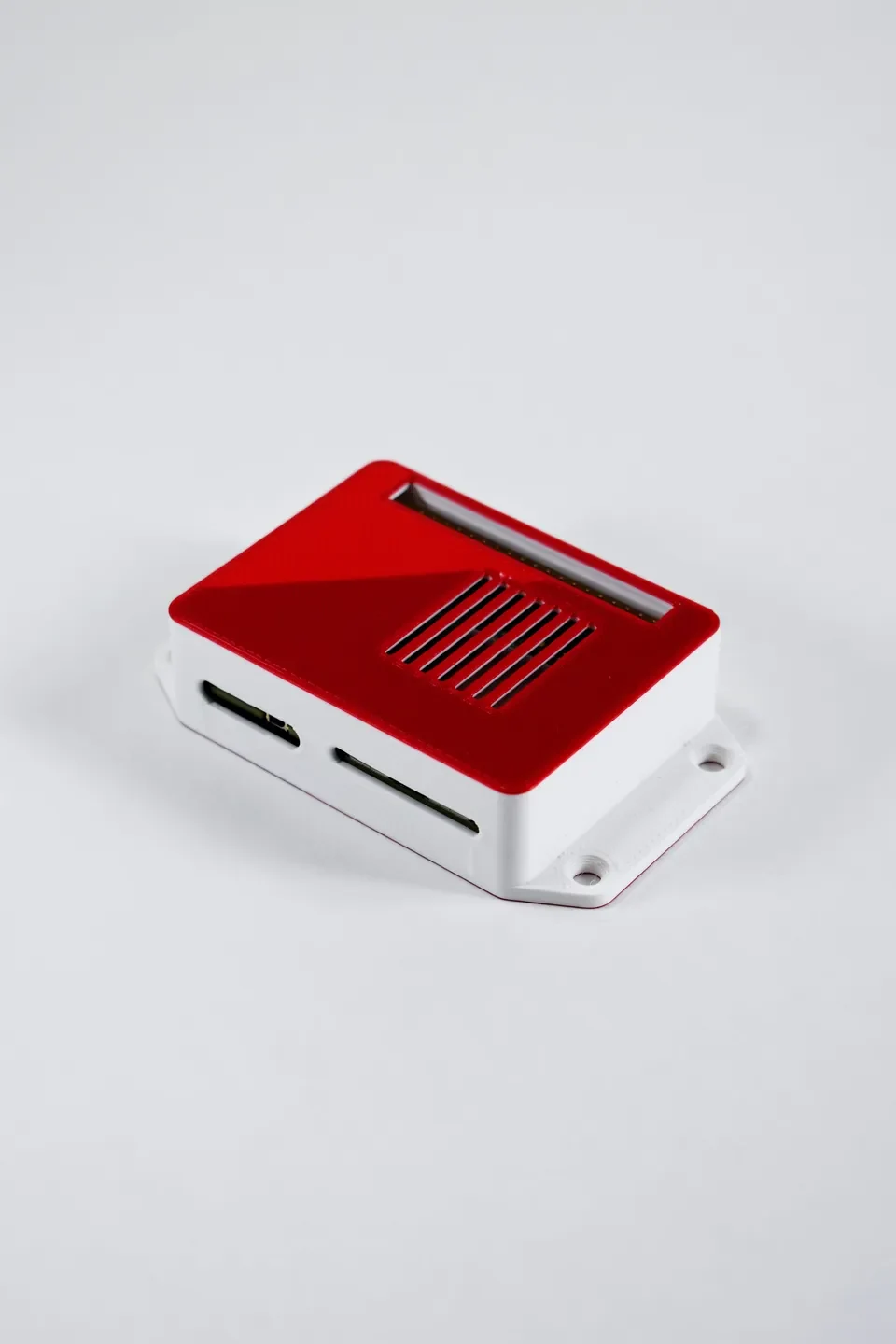

с уголками и фланцами для крепления

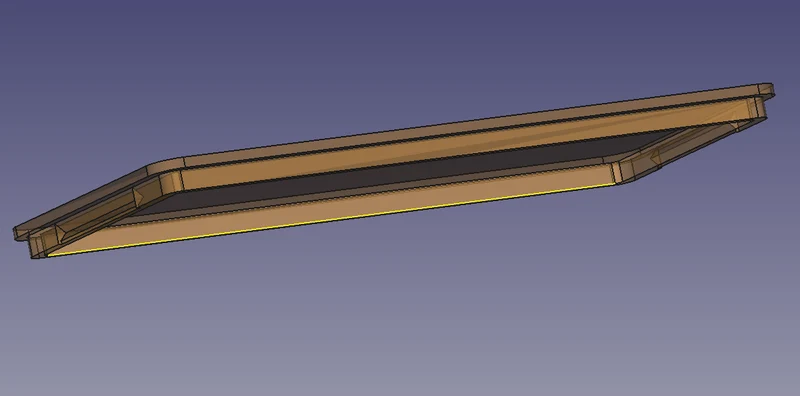

Существует также версия с фланцевой крышкой для облегчения открытия.

Зачем это делать?

Что может быть полезнее коробки? Настройте его под свои нужды.

Как его использовать

Для основных операций.

В файле FreeCAD есть 3 части.

Все они содержат основание и крышку корпуса, а также имеется дополнительная деталь «TopFlanged» для верхней части с фланцем для облегчения открытия.

Электронная таблица Основными параметрами являются ширина, длина и высота.

Внешние скосы углов задаются с помощью внешнего скругления. Толщина стенок также влияет на толщину крышки.

Разные материалы изгибаются по-разному. Размер корпуса также влияет на то, как он сгибается: его легче или сложнее открыть.

Спасибо

Если вам нужны какие-либо изменения в дизайне или конкретные файлы STL, но вы не знаете, как использовать FreeCAD, просто дайте мне знать. Я тоже могу загрузить несколько STL!

Задавайте любые вопросы, если что-то неясно, я могу добавить дополнительную информацию в документацию.
