Блок из трех частей
Головоломка для сборки от Стюарта Коффина (STC № 38)

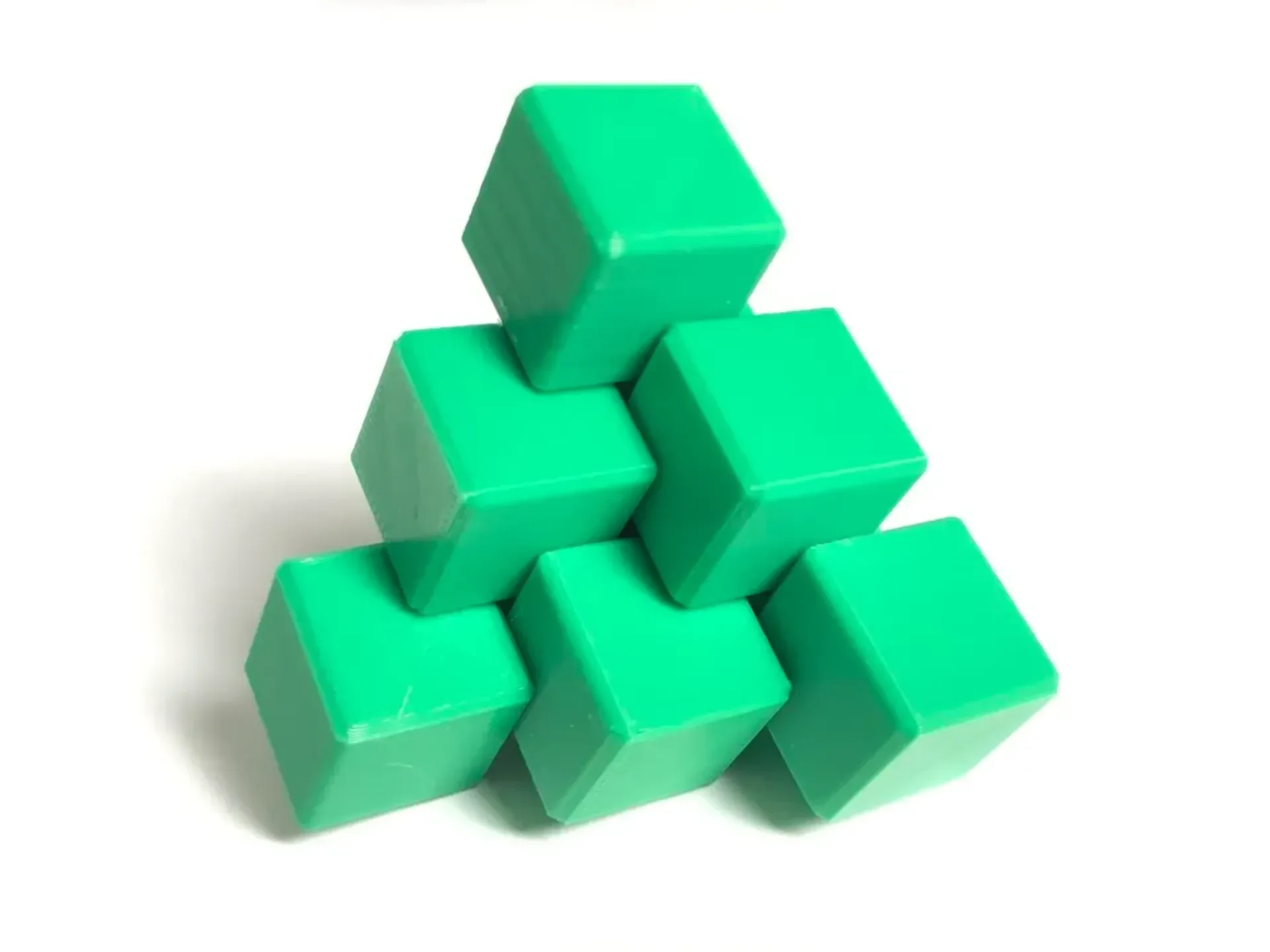

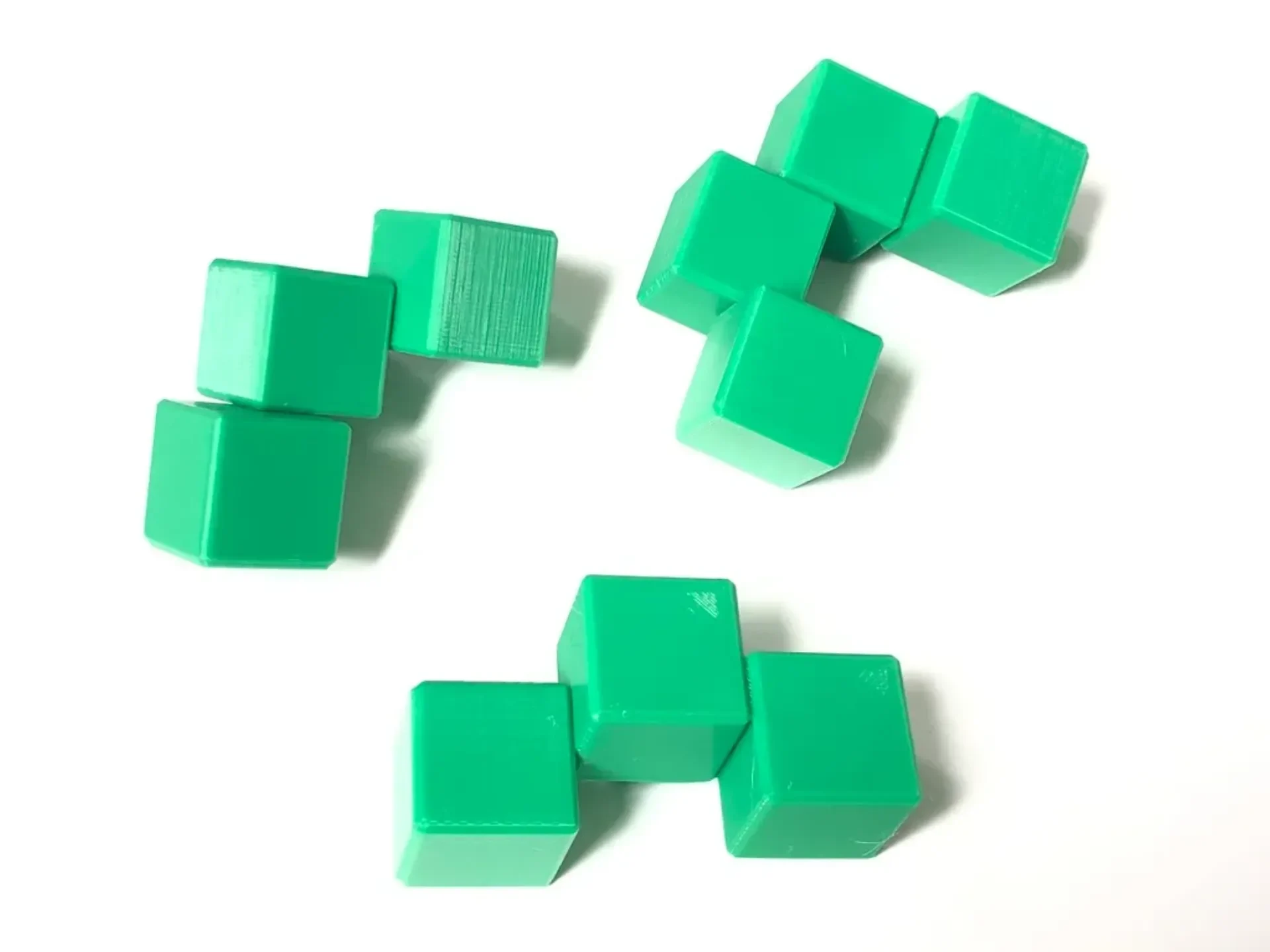

Соберите три детали в форму пирамиды, показанную на фотографии.

Трехкомпонентный блок — один из самых узнаваемых дизайнов Coffin. Это на удивление сложно, несмотря на то, что деталей всего три, из-за необычной формы сборки. Я настоятельно рекомендую его всем, кто интересуется взаимосвязанными механическими головоломками.

Гроб рассказывает интересную историю происхождения этой головоломки:

«Я набросал дизайн этой простой головоломки в ответ на запрос нью-йоркского рекламного агентства, чей клиент, Ситибанк, хотел использовать сотни таких головоломок для использования в какой-то схеме стимулирования сбыта. Основа этой задачи, по-видимому, напоминает корпоративный логотип Ситибанка. Я также сделал несколько головоломок для общих продаж. Каково было удивление, когда друзья начали сообщать, что это одна из их любимых головоломок, гораздо более запутанная, чем я предполагал поначалу».

Инструкции по печати

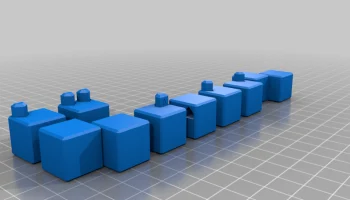

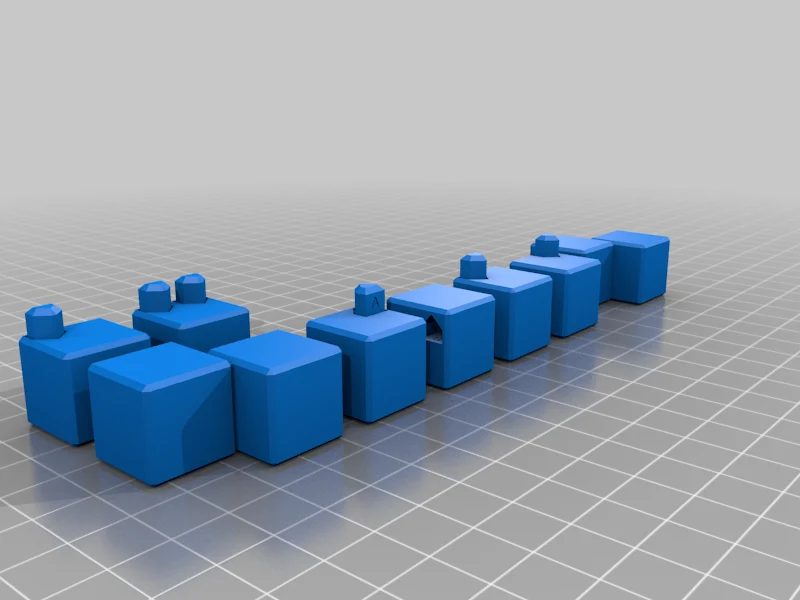

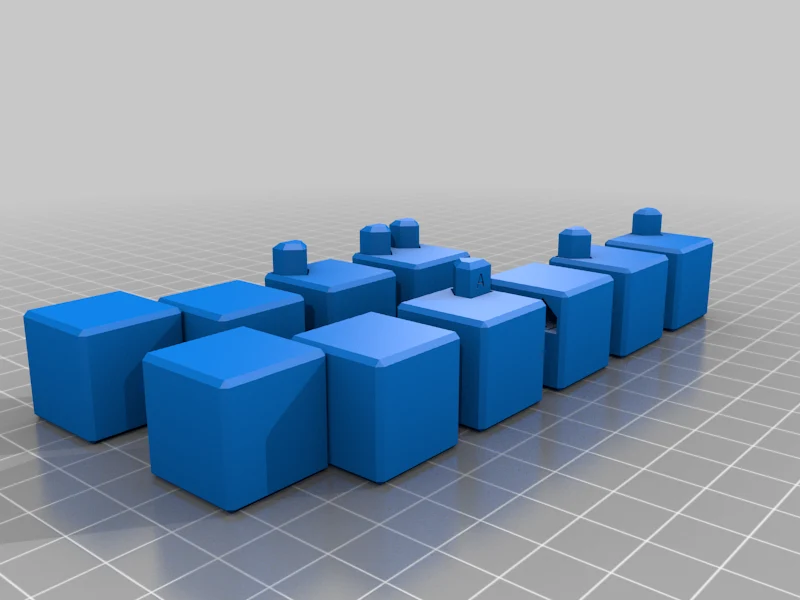

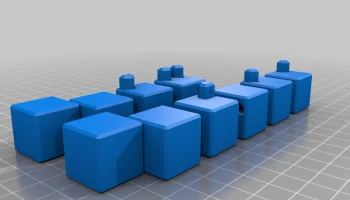

Распечатайте одну копию файла coffin.three-piece-block.stl. В этой модели используются защелкивающиеся соединения, поэтому детали можно п��чатать без опор; для этой конкретной головоломки я рекомендую использовать прочную нить PLA (или что-то более прочное, например PLA+ или ABS) и/или укрепить клеем из-за хрупкости некоторых соединений.

После того, как вы распечатаете его, сначала соедините все соединения, прежде чем пытаться решить головоломку. Вставьте каждую вилку в соответствующую розетку (например, вилка с маркировкой «А» должна подключаться к розетке с соответствующей меткой «А» внутри).

Соединения спроектированы так, чтобы быть герметичными, и в зависимости от используемого принтера и нити накаливания вам может потребоваться забить их на место. Если они выйдут слишком свободно, капля суперклея сделает их более прочными (в большинстве случаев в этом нет необходимости, но, к сожалению, допуски различаются в зависимости от принтера и нити). Концепция защелкивающегося соединения обсуждается далее в этом уроке: Начало работы с пазловой печатью.

Для немного меньшей версии, в которой используется меньше материала, вы можете вместо этого напечатать coffin.three-piece-block-smaller.stl.

Проект головоломки для печати

Целью проекта Printable Puzzle Project является предоставление высококачественных моделей многих головоломок с открытым исходным кодом. Все наши модели публикуются с любезного разрешения их дизайнеров и лицензированы только для некоммерческого использования. Любой может распечатать копии для личного использования, но их продажа или иная монетизация не разрешены, а дизайнеры головоломок сохраняют за собой все права как правообладатели своих работ.

Наши головоломки моделируются с использованием библиотеки PuzzleCAD с открытым исходным кодом. Файл .scad включен в состав этой модели на случай, если вы захотите изменить какие-либо параметры ее конструк��ии; Дополнительную информацию о том, как это сделать, можно найти в руководстве по моделированию головоломок PPP.

О дизайнере

Стюарта Коффина называли «самым выдающимся дизайнером и создателем взаимосвязанных головоломок, которых когда-либо видел мир». Ему приписывают более четырехсот проектов, он был пионером множества оригинальных форм головоломок и много писал о дизайне головоломок и мастерстве их изготовления. Более подробную информацию о Гробе, а также о многих других моделях его дизайна, которые можно распечатать, можно найти на странице обзора головоломок Стюарта с гробами.

Удачных головоломок!
