Блок распределения питания Skadis Wago 221

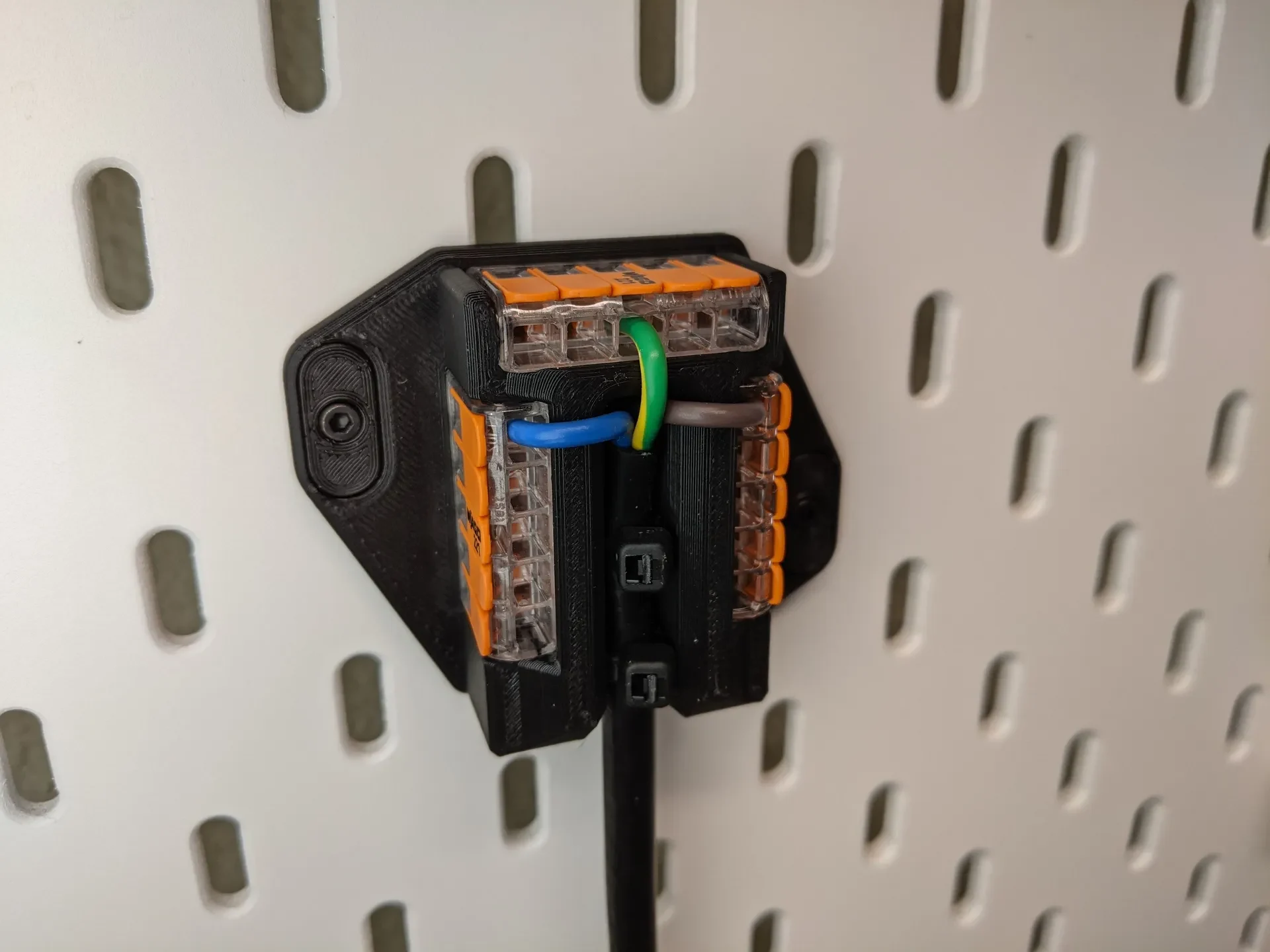

Это блок распределения питания, использующий разъемы Wago 221, которые можно монтировать на перфорированные панели IKEA SKÅDIS. В нем используется система крепления Skadis T-Nuts. Его можно использовать всякий раз, когда вам нужно электричество. Для прототипирования, тестирования, изготовления электрических панелей своими руками и т. д.

Узнайте больше о системе крепления Skadis с Т-образными гайками и ознакомьтесь с коллекцией Skadis T-Nuts, чтобы узнать больше об аксессуарах Skadis, в которых используются Т-образные гайки.

Примечание. Эта документация охватывает только ту часть, которая специфична для Skadis. Документацию по блоку распределения питания и многим другим вариантам монтажа см.
>> документация базовой модели.

ВНИМАНИЕ: Напряжение сети опасно. Неправильное использование может привести к серьезной травме или смерти. Ознакомьтесь с официальной документацией на разъемы и соблюдайте правила техники безопасности, действующие в вашем регионе. Провода на иллюстрациях и фотографиях предназначены только для иллюстративных целей.

Совместимые разъемы

Он поддерживает разъемы серии Wago 221 для проводников сечением от 0,14 мм² до 4 мм² (221-4xx). Разъемы 6 мм² (221-6xx) несовместимы.

Имена файлов STL включают последние 3 цифры номера разъема.

Требуемое оборудование
Версия M2.5 (рекомендуется)
Кол-во Описание Источник
2 винта с головкой под торцевой ключ M2,5x12 мм AliExpress
2 M2.5 DIN934 шестигранная гайка Aliexpress
1-2 застежки-молнии
Версия М2
Кол-во Описание Источник
2 M2x12 мм винт с головкой под торцевой ключ Aliexpress
Шестигранная гайка 2 M2 DIN934 AliExpress
1-2 застежки-молнии

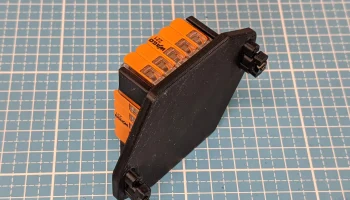

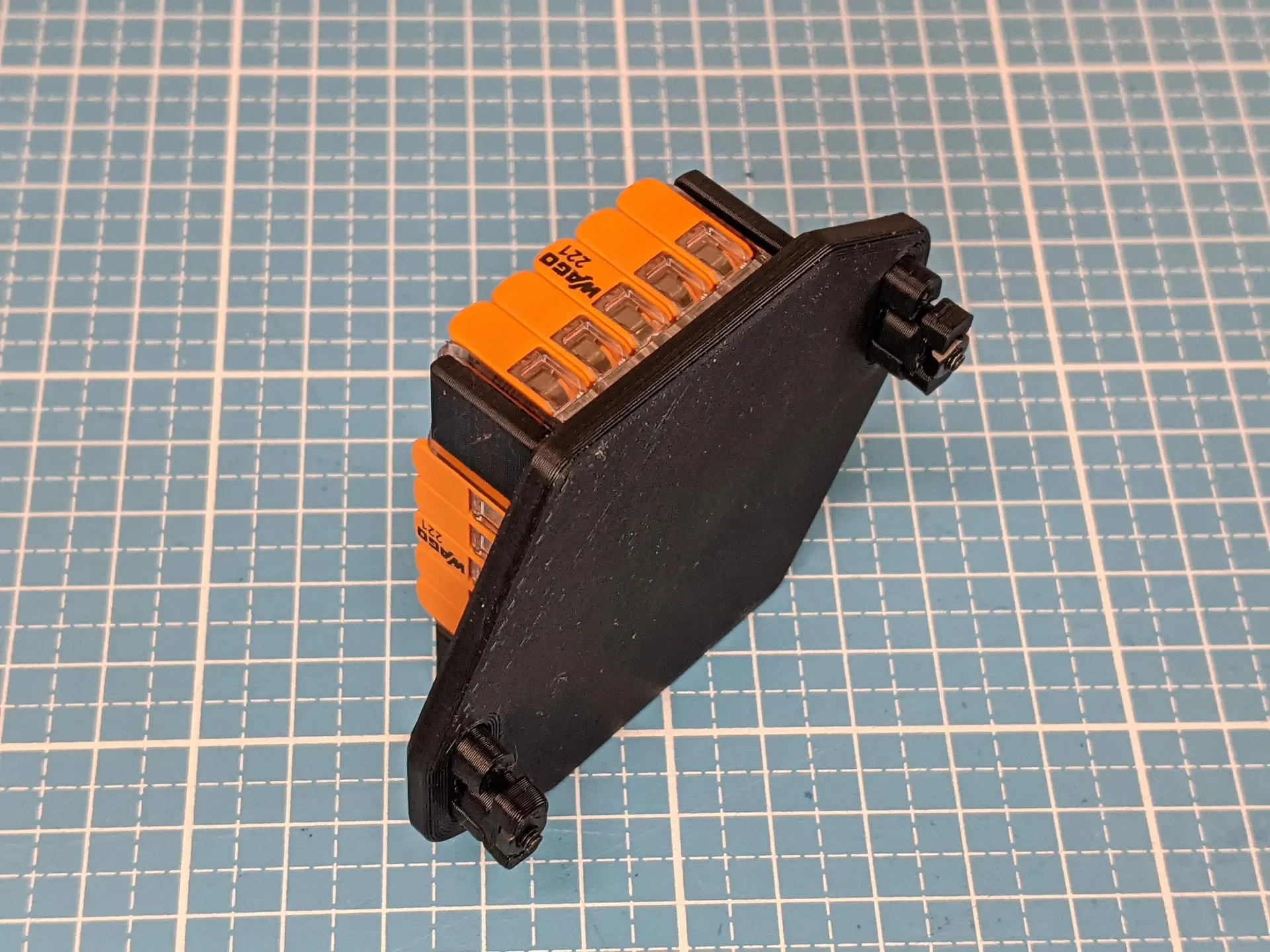

Печатные детали
Кол-во Загрузка детали
1 Wago 221 PD Skadis Вертикальный (412, 413 или 415) этого проекта
2 монтажных дюбеля Skadis (M2,5 или M2) для этого проекта
2 Т-образные гайки Skadis (M2,5 или M2) Скачать здесь

Печать

Распечатайте все детали в исходной ориентации. Все файлы STL предварительно поворачиваются для печати.

Материал: PLA, PETG, ASA, ABS и т. д. (почти что-нибудь твердое)
Ширина экструзии: 0,45 мм
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 15%
Верхний и нижний сплошные слои: 4-5.
Поддерживает: Нет
Т-образные гайки

Печатайте Т-образные гайки медленнее, так как они очень маленькие.

Материал: материал с хорошей адгезией слоя, такой как PETG или выше.

Сборка и установка
Шаг 1: Подготовьте Т-образные гайки

Вставьте шестигранные гайки в нижнюю часть Т-образных гаек. Гайки должны плотно прилегать и не выпадать. Если прилегание неплотное, используйте суперклей и будьте осторожны, чтобы кле�� не попал на резьбу.

Шаг 2. Сборка заглушки

Вставьте винт до упора в заглушку. Винт должен легко проталкиваться, чтобы резьба не вгрызалась в печатную часть.

Завинчивайте Т-образную гайку до тех пор, пока верхняя часть Т-образной гайки не пересечется с установочными штифтами заглушки и между Т-образной гайкой и заглушкой не останется зазор примерно 2 мм.

Шаг 3: Вставьте заглушки

Вставьте заглушки в отверстия на блоке распределения питания. При желании вы можете использовать суперклей для прочного соединения блока и заглушек, но это не обязательно. Если вы это сделаете, будьте осторожны, чтобы не добавить клей в другое место.

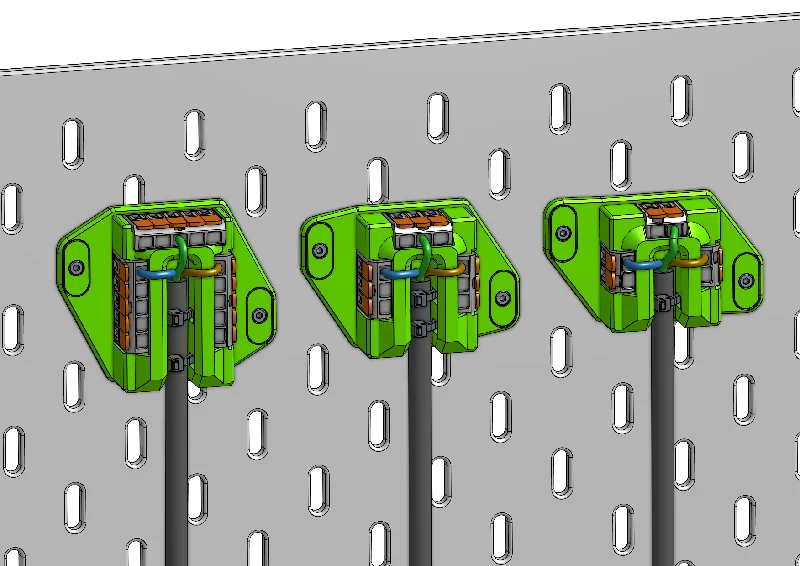

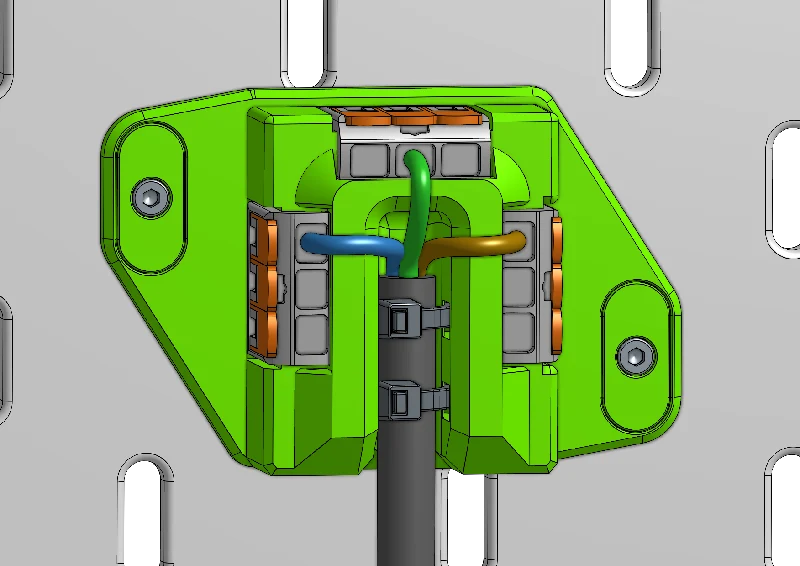

Шаг 3: Установка

Расположите Т-образные гайки вертикально и вставьте всю сборку в нужные отверст��я на перфорированной доске. Сохраняя некоторое давление на отвертку, затяните винты пальцем вправо.

Дополнительные кредиты
Разъемы Wago 221, использованные на иллюстрациях, произведены Wago Part. Сообщество.
