Сундук-бочка с запираемым замком

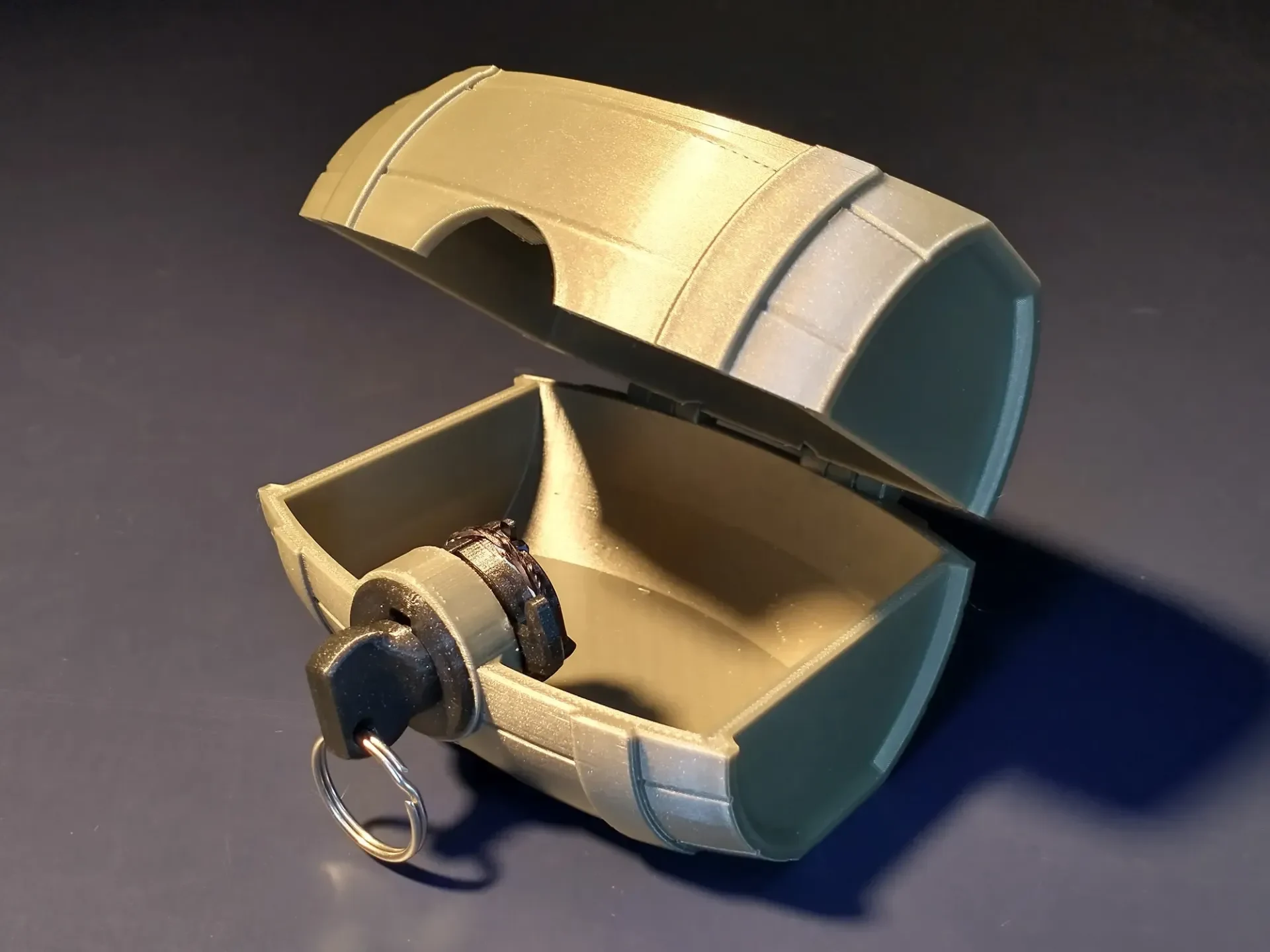

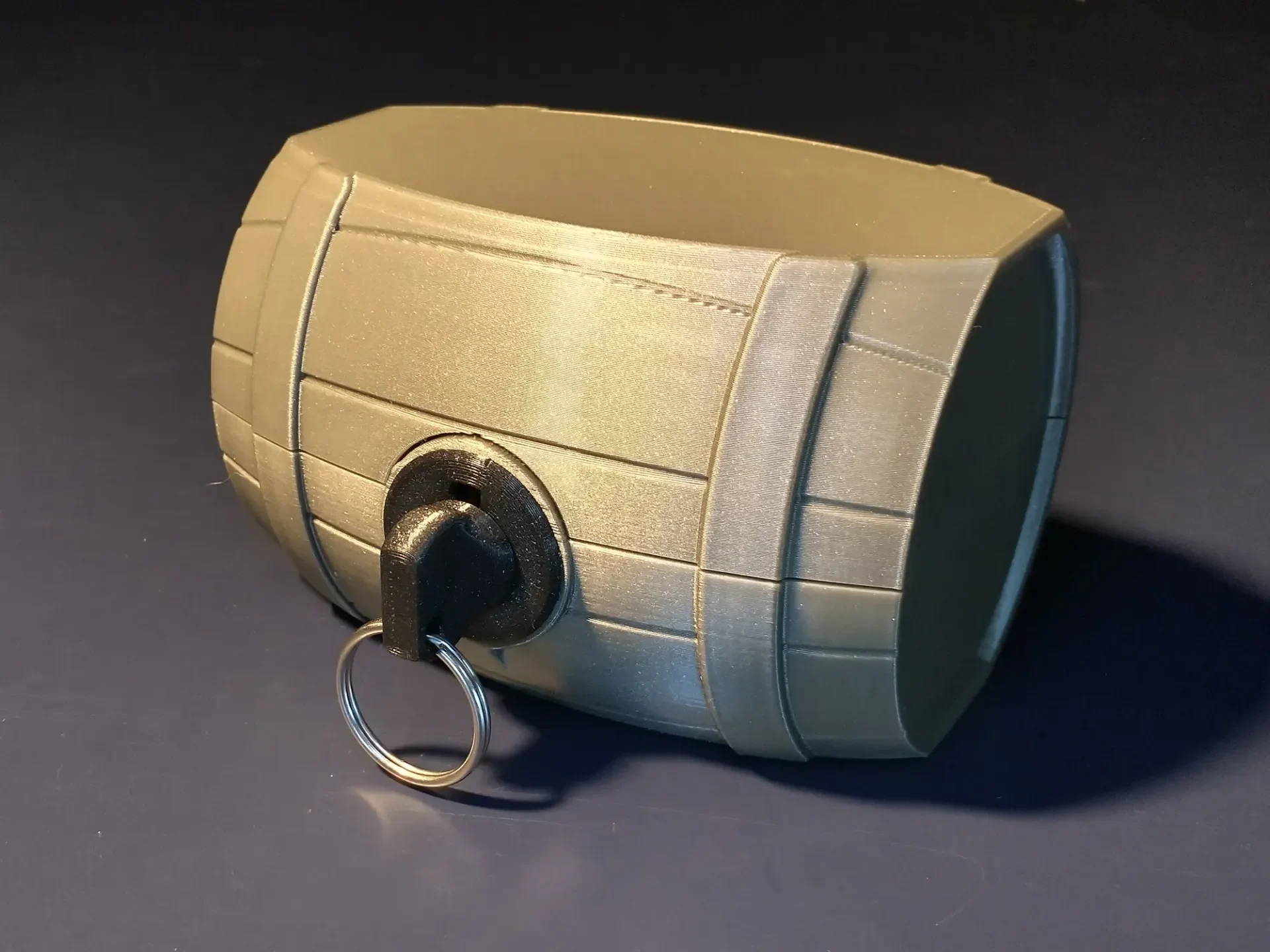

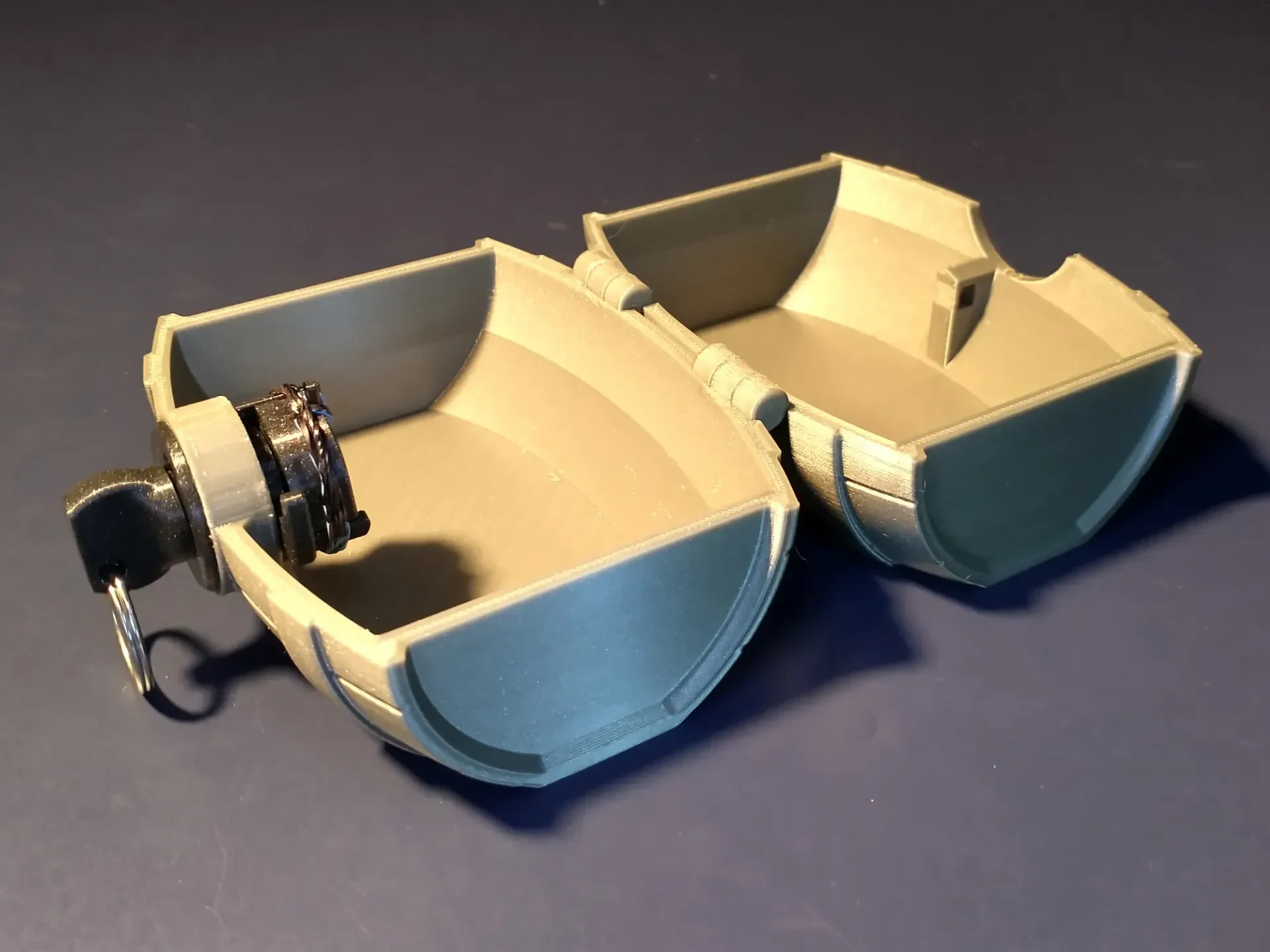

Этот сундук в форме бочонка показался мне идеальным приложением для моего цилиндрического замка с возможностью повторного ключа. Сам сундук печатается как единое целое и имеет размер, подходящий только для Prusa Mini+. Имеет одну встроенную отрывную опору в месте установки замка. Я напечатал его из PLA толщиной слоя 0,2 мм. Также установите ширину линии по периметру на 0,43 мм, чтобы обеспечить полную печать с помощью тонкостенной встроенной опоры. После печати согните шарнир, чтобы освободить его, а затем вытащите встроенную опору, в которой находится замок. Отшлифуйте все неровные детали внутри отверстия для замка.

Сам замок является хорошей демонстрацией того, как работают штифтовые тумблерные замки, но для сборки требуется немного терпения и твердая рука. В замке используются 4 набора тумблерных штифтов четырех разных длин, что дает вам 256 различных комбинаций замка и ключа. Распечатайте по одной детали лицевой панели замка, цилиндра замка, задней части замка, ключа и штифтов для ключей. Напечатайте по два каждого из остальных выводов (pin250, pin300 и т. д.). Я использовал толщину слоя 0,15 мм для большей детализации. Для замка также требуется одна очень тонкая резиновая лента, которая будет использоваться в качестве пружины для всех тумблерных штифтов.

Сборка (инструкция после фотографий)

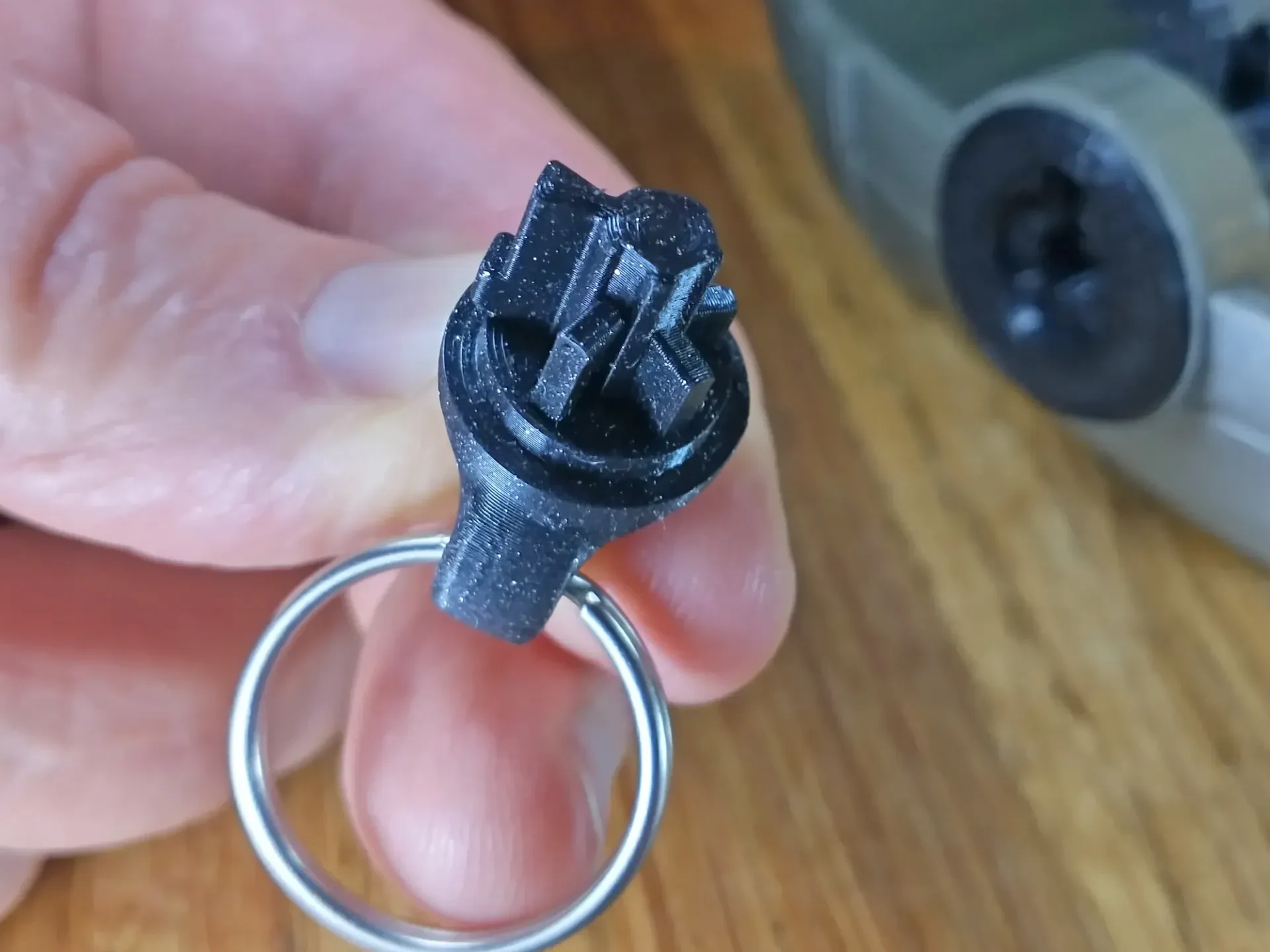

Замок имеет 5 радиальных прорезей: одну для ребра выравнивания ключа и 4, в которые удерживаются пары тумблерных штифтов, которые установлены в уникальной комбинации для каждого замка. Ключ также имеет 4 гнезда для хранения отдельных штифтов. Хитрость в том, чтобы заставить замок и ключ работать вместе, заключается в том, чтобы убедиться, что правильный штифт ключа совмещен с соответствующими штифтами тумблера, когда ключ вставлен в замок.

На 1-м фото показаны наборы штифтов, которыми «запирается» замок. В каждом ряду показана соответствующая комбинация штифта — первого штифта — второго штифта. Обратите внимание, что общая длина первого и второго стопорных штифтов всегда одинакова (0,650 дюйма). Вы можете использовать любой ряд штифтов в любом слоте, при условии, что все штифты из одного ряда хранятся вместе.

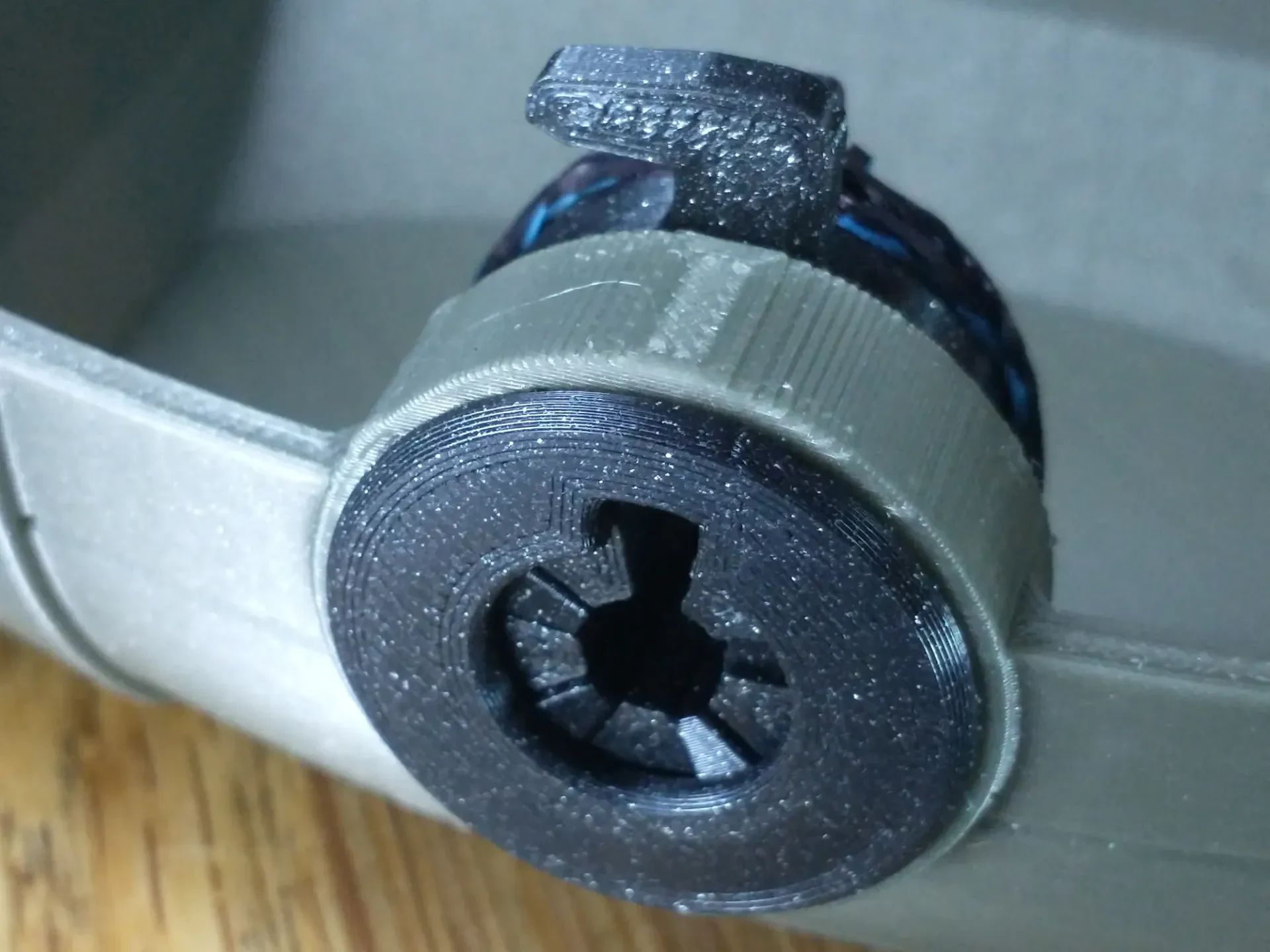

Как показано на 2-м фото, вставьте замок-безель в отверстие сундучка. Обратите внимание, что безель не симметричен, поэтому его можно вставить на 180 градусов. Убедитесь, что сторона с выемкой для крючка находится вверху справа, как показано на фотографии.
Вставьте цилиндр замка в безель, как показано на 3-м фото. Крючок должен оставаться в вертикальном положении до конца сборки, поэтому вы можете использовать резинку или кусок ленты, чтобы удерживать его в этом положении.

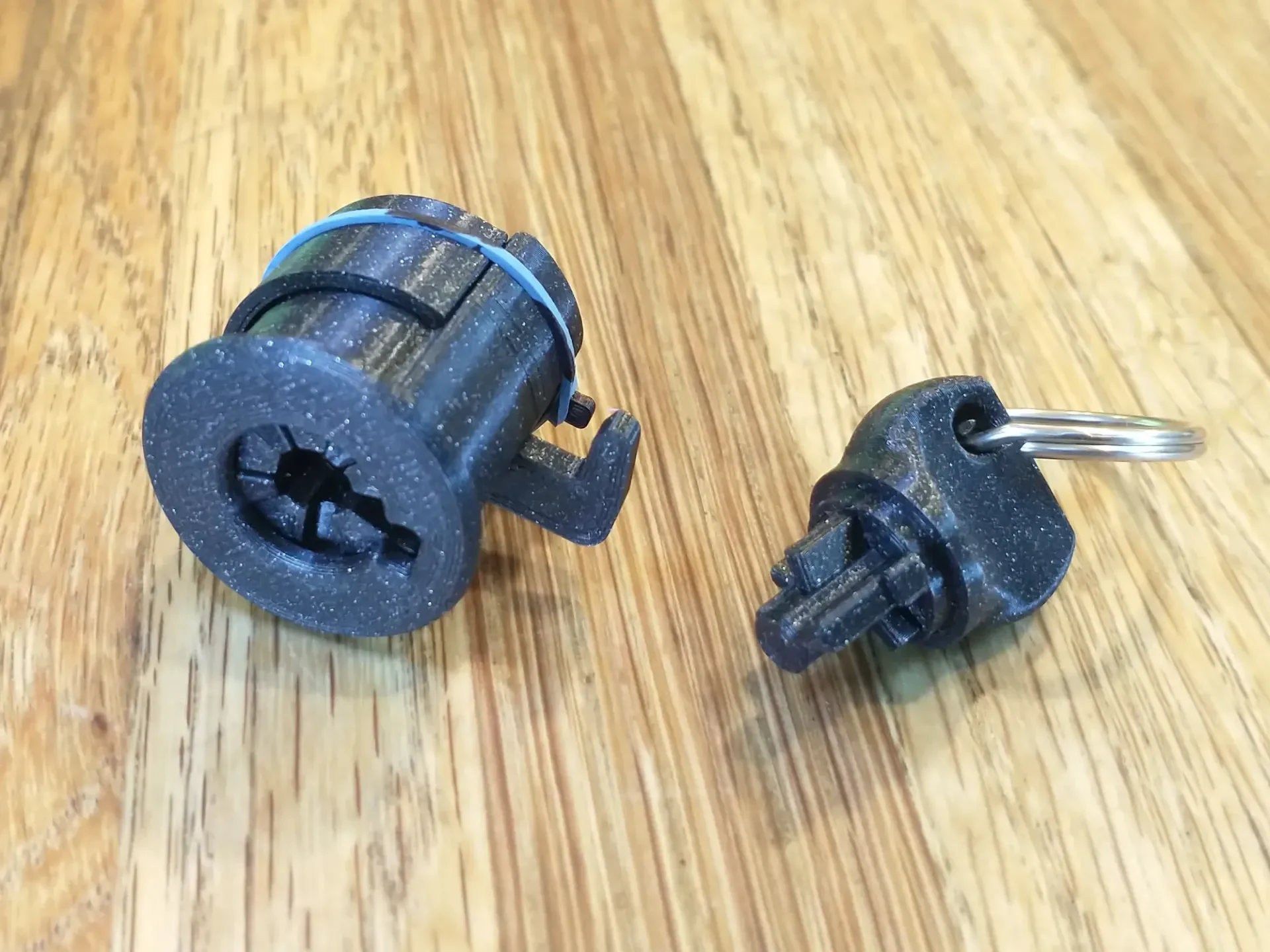

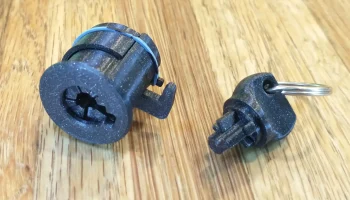

Для каждого из 4 слотов выберите, какой ряд штифтов вы хотите использовать (с фото 1). Если хотите, вы можете использовать одну и ту же комбинацию строк в нескольких слотах. Просто запишите, какой ряд вы используете для какого слота, чтобы не перепутать контакты. В каждую прорезь цилиндра вставьте первый стопорный штифт. Прежде чем вставлять вторые стопорные штифты, нанесите немного смазки или вазелина на конец штифта, чтобы он удержался на месте. (Это также смазывает замок.) Когда вставлен второй набор штифтов, как показано на 4-й фотографии, все они должны встать на одинаковую высоту.
Возьмите очень тонкую резинку (я использовала из пучка зеленого лука) и проложите ее в пазы на переднем конце замка, как показано на 5-м фото. Проденьте оставшуюся часть резинки через пятый паз (тот, который совпадает с небольшим выступом на противоположной стороне).
Вставьте заднюю часть замка между пальцами безеля замка и нажмите до щелчка, как показано на 6-м фото. Не сгибайте пальцы слишком сильно, иначе они сломаются. Когда вы вставляете заднюю часть на место, секции резиновой ленты прижимаются к верхней части каждой стопки штифтов, толкая их все к передней части замка.
Оберните оставшуюся часть резинки вокруг корпуса замка, как показано на 7-м фото. Обратите внимание: если вам кажется, что фиксатор не так прочно удерживается на месте, возможно, вы слишком сильно согнули мизинцы. Если это так, наденьте еще одну резинку.
