Ultimulti с двойной блокировкой для Coreboxx
Версия Ultimulti для Coreboxx с двойной блокировкой в основном для предотвращения сбоев, которые у меня были со слотами номер 4 и 5 после некоторого использования оригинала с 1 блокировкой.
Я сделал свою собственную компиляцию той части, которую использую, благодаря чему на данный момент я увеличил надежность на 100% (около 12000 изменений на данный момент), получив 0 сбоев в блоке mmu3 в процессе загрузки, выгрузки и в��бора нитей, даже с нитями низкого качества, которые не всегда 1,75 мм или более «липкие», как яркие.
Характеристики:
Двойная блокировка для равномерного давления на подшипник по всему натяжному ролику.
Модернизированный натяжной ролик для предотвращения горизонтального перемещения и стуков подшипников.
Передний держатель из ПТФЭ B15 для улучшения крепления и обрезки нити.
Селектор B19 с коническим входом нити.
Переработанный селектор для М6.
Цанговый держатель М6.
Ножки со вставками M3 для CoreBoxx.

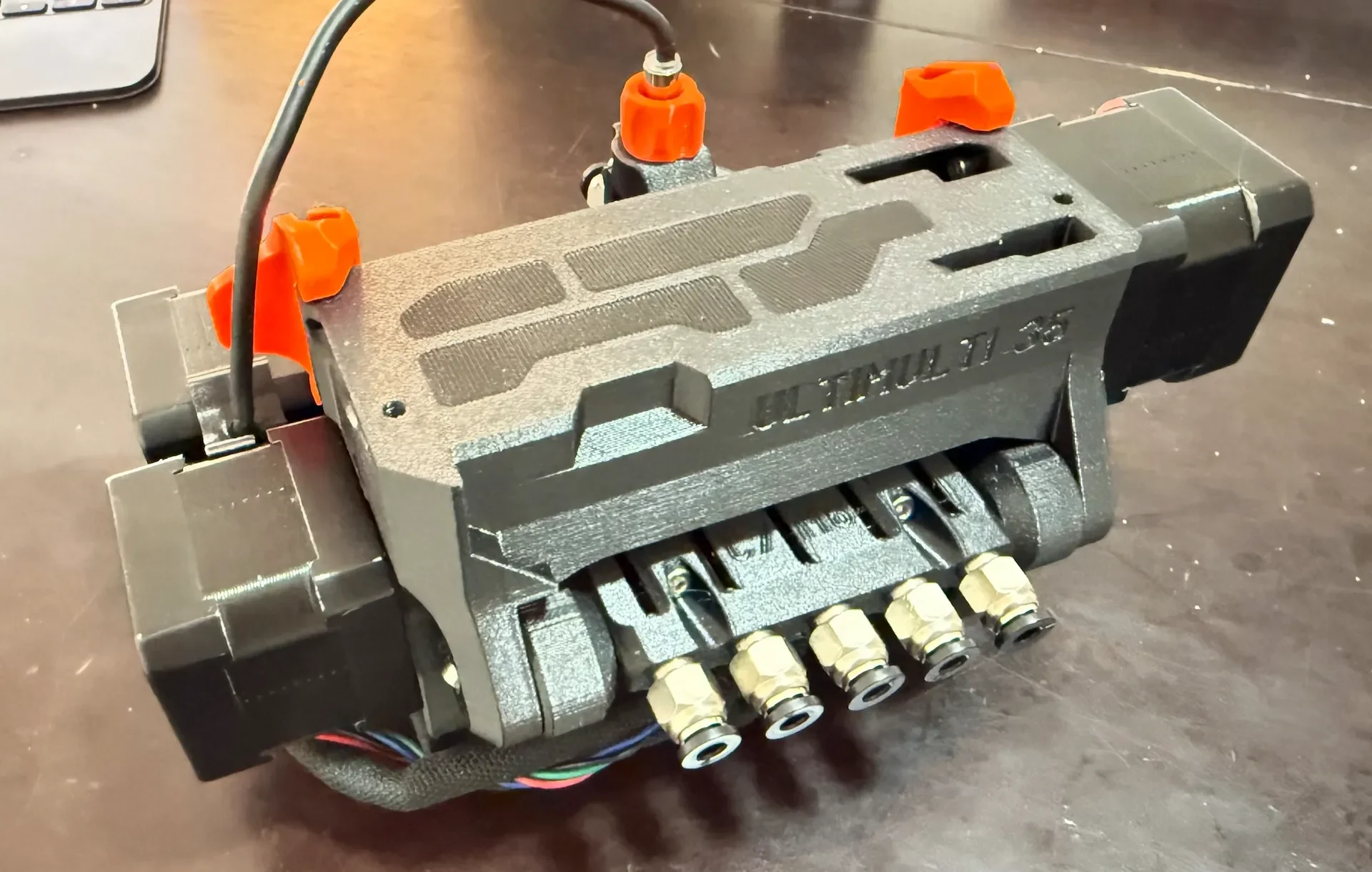

Не забудьте использовать трубки из PTFE 4x2,5 на всем протяжении хода нити! Даже 19-миллиметровый PTFE держателя. Обратите внимание, что трубка должна проходить через весь корпус натяжного ролика и держатель. Убедитесь, что ваша муфта пропускает ПТФЭ, как показано на моем четвертом изображении.
Людям, которые уже сделали ultimulti и хотят добавить эти улучшения, просто нужно распечатать и собрать с помощью:
*CLASSIC_PULLY BODY_B10
*CLASSIC_IDLER_BODY_B35
*lock_right_b32
IDLER_B17r_remix_rattle_free
ПЕРЕДНИЙ ДЕРЖАТЕЛЬ ПТФЭ B15_ЭКСПЕРИМЕНТАЛЬНАЯ
SELECTOR_B19_ЭКСПЕРИМЕНТАЛЬНЫЙ
Отмеченные * — единственные, которые необходимы для получения двойной блокировки.
Очевидно, что эта сборка не является эксклюзивной для CoreBoxx, но я тщательно ее тестировал.
Вы можете использовать ножки, входящие в комплект оригинального UltiMulti, если планируете использовать его вне CoreBoxx.
Инструкции по сборке можно получить, следуя рекомендациям prusa и документации ultimulti:
https://help.prusa3d.com/manual/mmu3-assembly-mk3s-mk3-5-mk3-9-s-mk4-s-core_1757
https://www.printables.com/model/537888-mmu3-ultimulti-printable-parts
