Звездолет SpaceX (Блок 2) (масштаб 1:144)

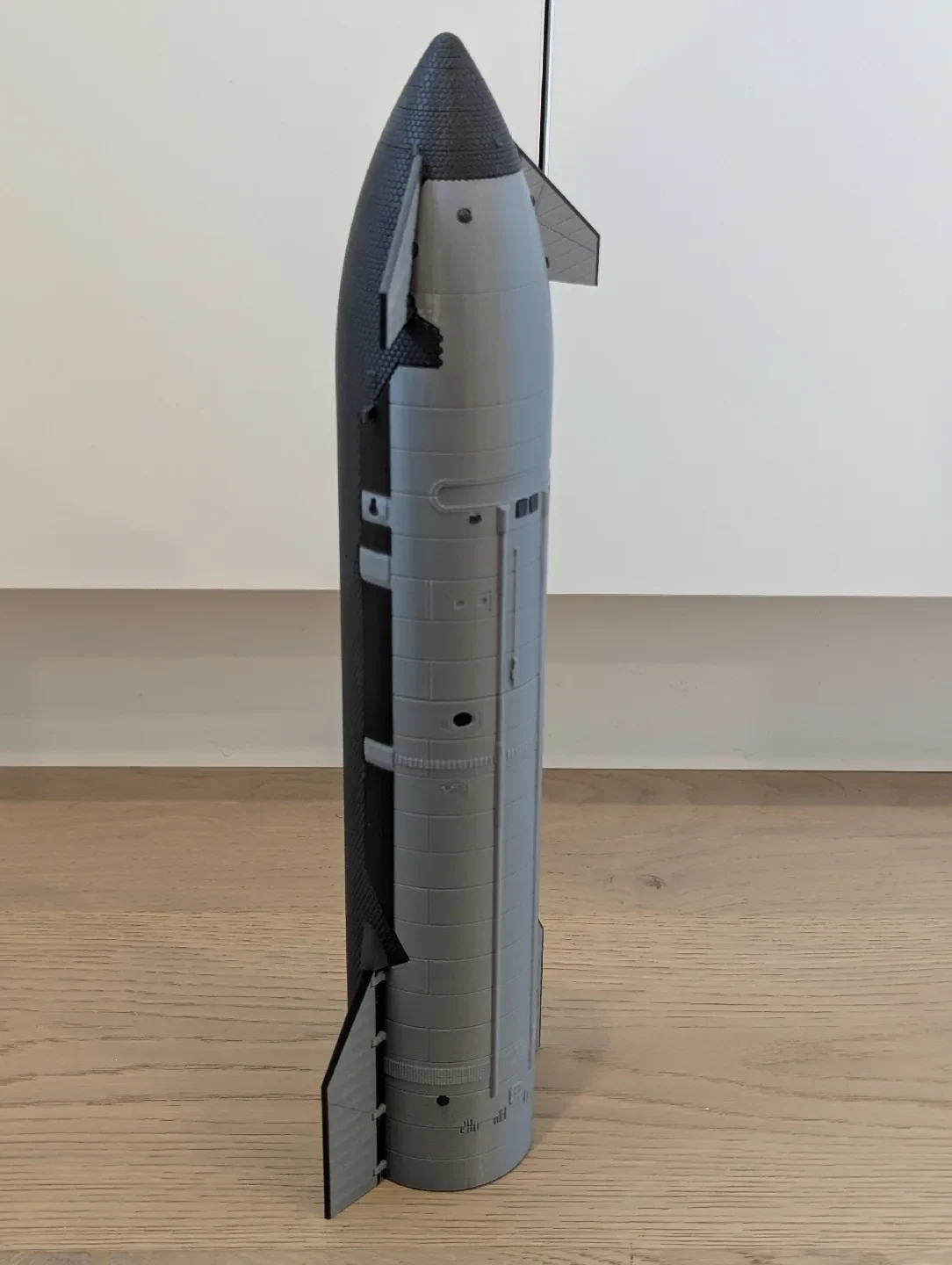

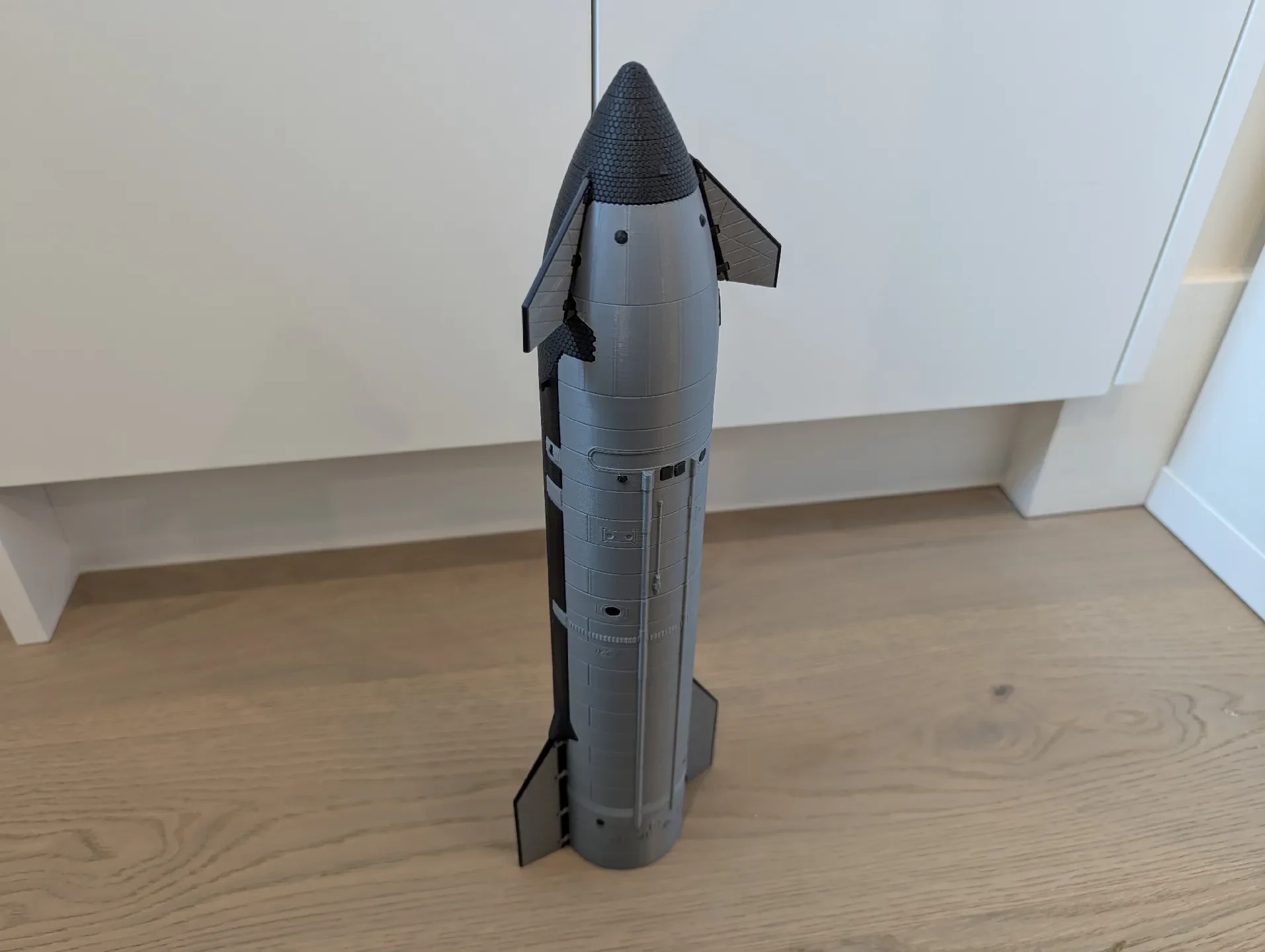

Это модель верхней ступени космического корабля SpaceX в масштабе 1:144! Его диаметр составляет 62,5 мм, длина ок. Высота 370 мм! Это версия корабля «Блок 2», представленная на рейсах 7-9 (пока)!
Этот корабль основан на ранней версии Корабля 35 из Starship Flight Test 9. Есть небольшие неточности, такие как пятна по бокам, которые не черные.
Ускоритель можно найти здесь: Сверхтяжелый ускоритель SpaceX Starship (Блок 2) (масштаб 1:144) от anventia | Скачать бесплатно STL-модель | Printables.com
Общее время печати составило около 30 часов! Серебристый — eSun PLA Plus, черный — Elegoo PLA.
Также на MakerWorld!
Некоторые примечания:
В настоящее время для подключения к усилителю используется шесть контактов. В будущем буду использовать прямоугольные магниты 10x5x2 мм, но мои еще не пришли, поэтому я не могу проверить, подойдут ли они.
Перед печатью прочтите все инструкции, а если у вас возникнут вопросы или нужны разъяснения, оставьте комментарий!
Инструкции по печати
Количество и цвет деталей находятся во вкладке Файлы по имени файла. Все детали напечатаны серебром, если там не указано иное.
Здесь есть еще несколько файлов, которые не нужно печатать.
Рекомендуется печатать детали теплозащитного экрана с высотой слоя 0,1 мм, а клапаны — с толщиной слоя 0,1 мм или меньше, чтобы максимизировать детализацию! В остальном 0,2 мм вполне достаточно.
Есть две версии двигателей: одна нормальная, а другая с немного большим допуском.
если двигатели немного выступают, немного опустите их в сборочную пластину, чтобы сделать их короче
Масштабируйте толщину боковых частей, чтобы напечатать толщину в 2 слоя. (1 слой может подойти, но, вероятно, слишком хрупкий)
Передний и задний створки разделены на два STL каждый и пре��назначены для печати на многоцветном принтере, например принтере Bambu Lab с AMS. Импортируйте один файл в PrusaSlicer/BambuStudio/OrcaSlicer, щелкните правой кнопкой мыши и выберите «Добавить часть», чтобы добавить другой STL к тому же объекту. Затем вы можете установить одну часть на черный, а другую на серебристый.
Распечатайте клапаны теплозащитным экраном вверх и серебряной частью вниз!
Об��зательно распечатайте каждый клапан дважды, при этом одна копия будет зеркальной!
Оставьте комментарий, и я смогу изменить его, чтобы его можно было напечатать без системы нескольких материалов и вместо этого использовать ручное изменение цвета на первом слое!
Часть engine_shielding можно напечатать таким образом: сначала напечатайте часть линий серебристым/белым цветом, затем переключитесь на черный цвет, чтобы напечатать другую часть поверх нее!
Можно скрыть швы по вертикальным линиям на серой детали или по прорези сзади.
Также скройте швы на основном теплозащитном экране сзади посередине.
Распечатайте детали корпуса соединительной поверхностью вниз. Предпочтительна гладкая рабочая пластина.
Боль в опорах в областях, выделенных ярко-зеленым цветом. (в разъемах разъемов ничего не требуется, просто соедините их)
Ориентация частей тела
Используйте настенный генератор Арахны, чтобы обеспечить хорошую печать мелких деталей на теле. Обязательно дважды проверьте вид срезов, чтобы они появились!
Часть теплозащитного экрана также требует окрашенных опор.
Ориентация деталей теплозащитного экрана:
Инструкции по сборке
Соедините и склейте основные детали корпуса. По краю есть «ров», чтобы клей не вытекал наружу.
Вставьте защиту двигателя в моторный отсек внизу, нанеся небольшую каплю клея посередине так, чтобы линии были видны вниз, затем поместите вместе с теплозащитным экраном. Приклейте теплозащитный экран к основному корпусу, обернув его малярным скотчем, чтобы он держался плотно, пока клей не высохнет.

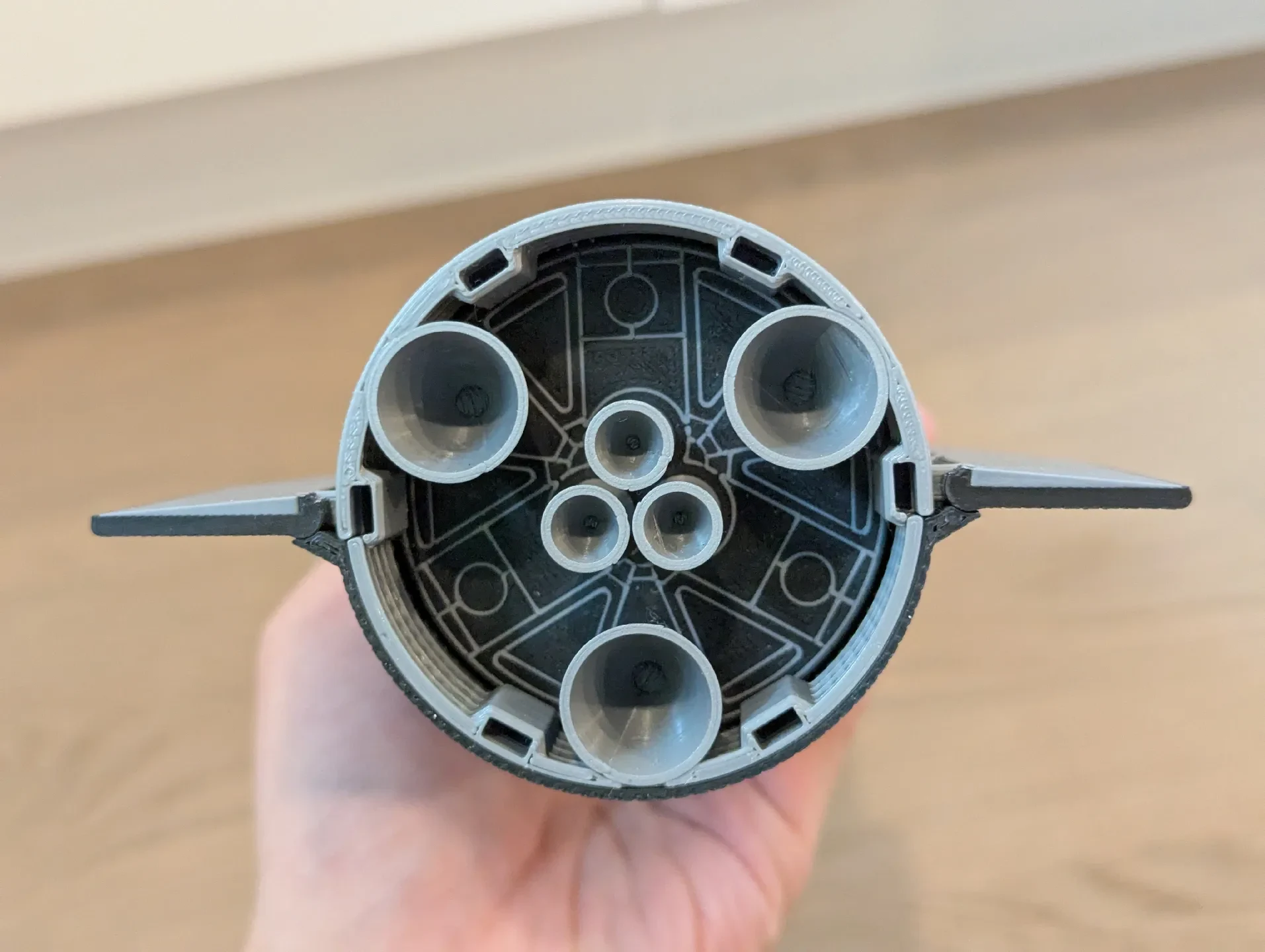

Установите часть моторного отсека на место, используя немного клея. Затем приклейте двигатели.
Как только клей высохнет, можно снять скотч и приклеить черные детали. Для фиксации используйте малярный скотч.
Что касается сторон, аккуратно слегка изогните их, чтобы они соответствовали кривизне цилиндра.
