Черный замок блока питания для корпуса принтера Prusa V2

Это подпружиненный болт, который крепит внешний блок питания Prusa i3 MK3S (Модель черного цвета) на столе и может быть быстро включена и отключена.

Он предназначен в качестве дополнения к корпусу принтера Prusa V2 и заменяет один винт, выкручивание которого требует времени и может повредить древесноволокнистую плиту при многократном использовании.

Распечатать инструкции

Печать

Напечатано с использованием Prusament PETG, заполнение 10 %, поддержка включена только у силовиков.

После печати осторожно снимите вспомогательный материал с корпуса замка под штифтом.

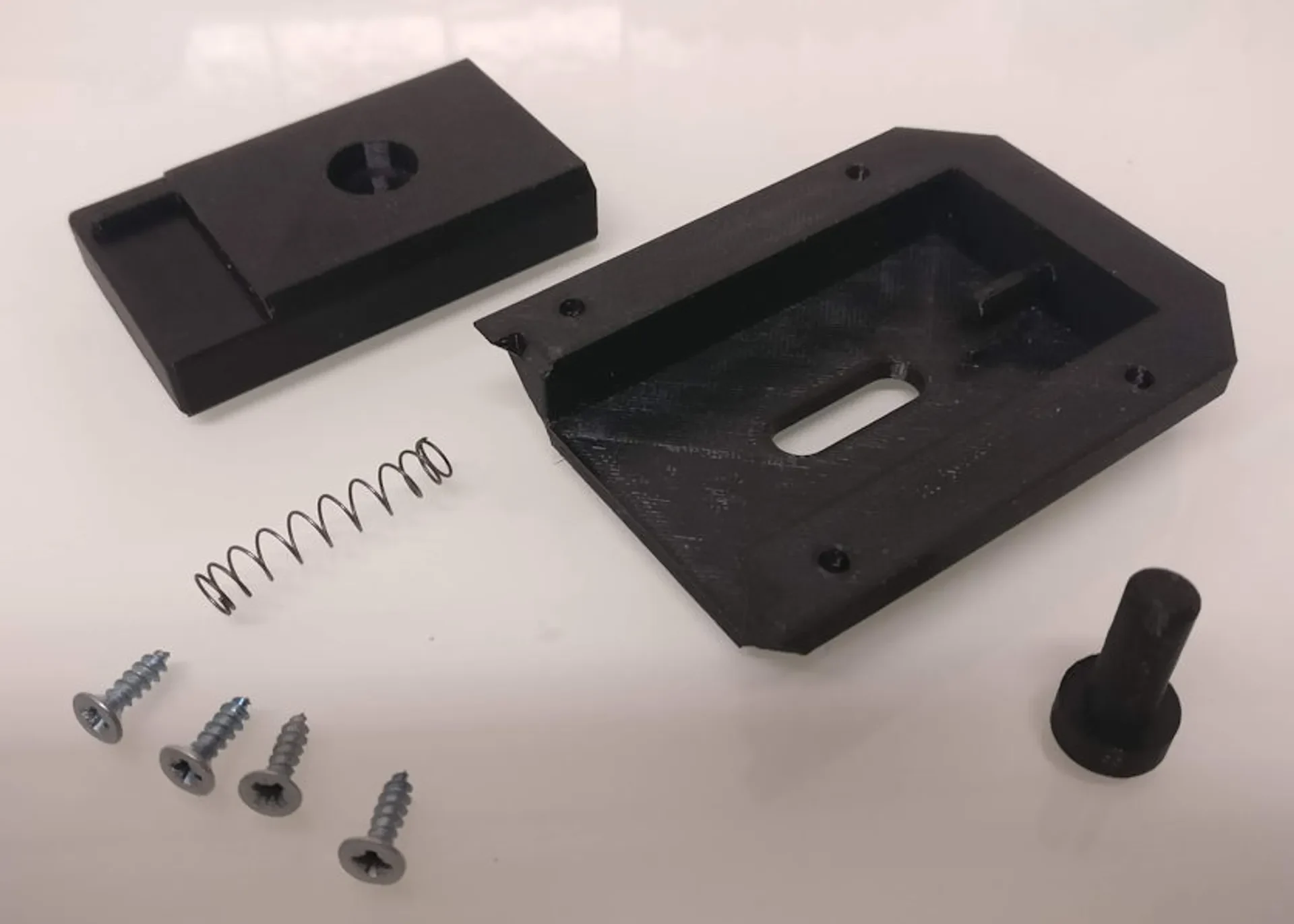

Помимо распечатанных деталей вам понадобится:

4 винта с потайной головкой длиной примерно 13 мм (½ дюйма) и диаметром 7 мм (¼ дюйма).
1 пружина длиной примерно 5 см (2 дюйма) и диаметром от 5 до 10 мм (от ⅕ до ⅖ дюйма)

Сборка

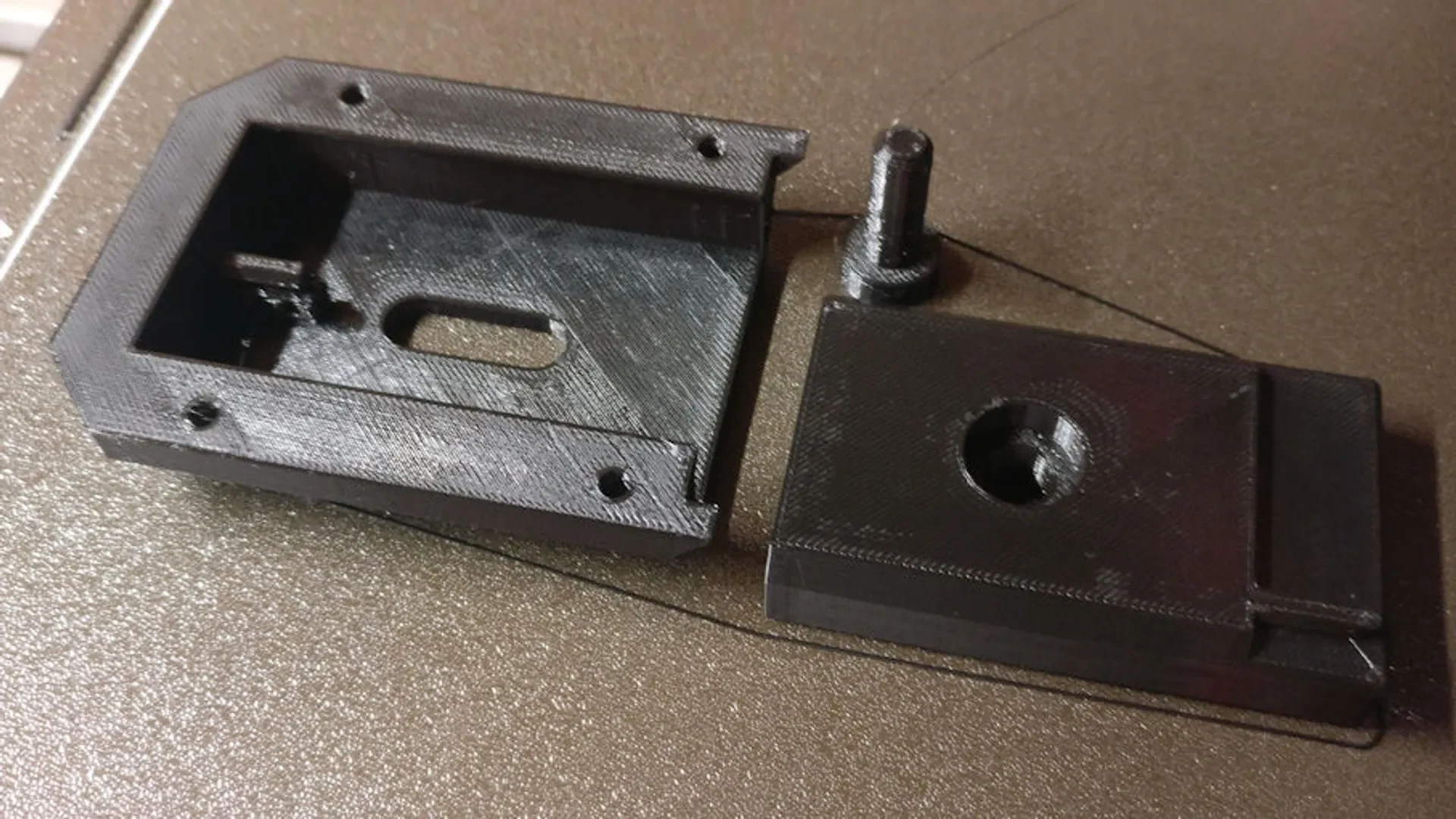

Вставьте болт в паз корпуса замка, убедившись, что пружина находится в шестиугольном отверстии болта и над штифтом на корпусе замка. Пружина естественным образом должна вытолкнуть болт немного дальше того места, где кругл��е отверстие совпадало с прорезью в корпусе замка.

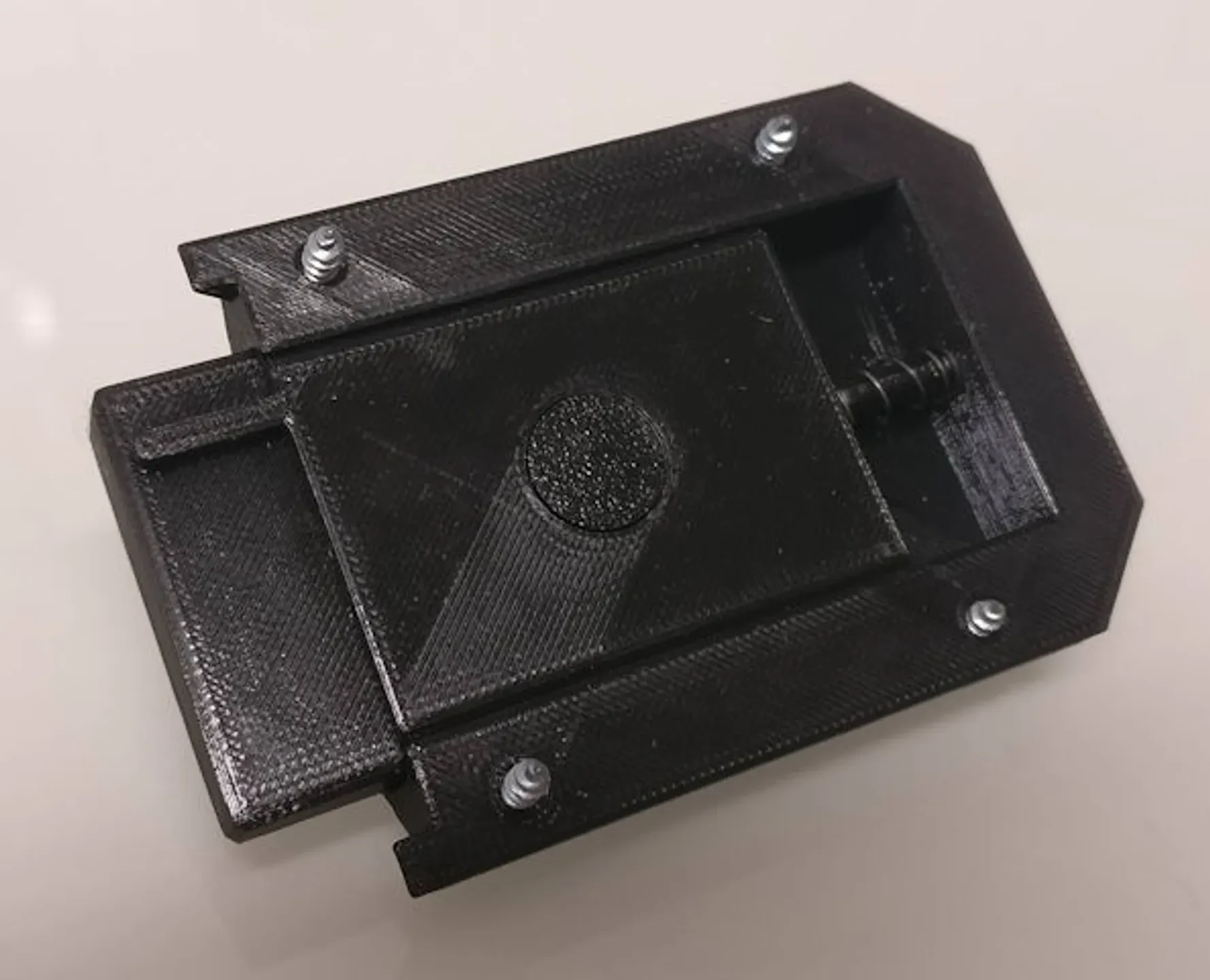

Вдавливайте болт в корпус до тех пор, пока круглое отверстие в болте не окажется на одной линии с прорезью в корпусе, и вы не сможете видеть всю сборку.

Вставляйте тонкий конец ручки в засов до тех пор, пока толстый конец не станет заподлицо с поверхностью засова, а тонкий конец полностью не выйдет из корпуса замка.

Пружина должна быть достаточно прочной, что��ы надежно подтолкнуть ручку к дальнему концу прорези, и в то же время достаточно слабой, чтобы ее можно было легко втягивать к другому концу прорези, сдвинув ручку назад.

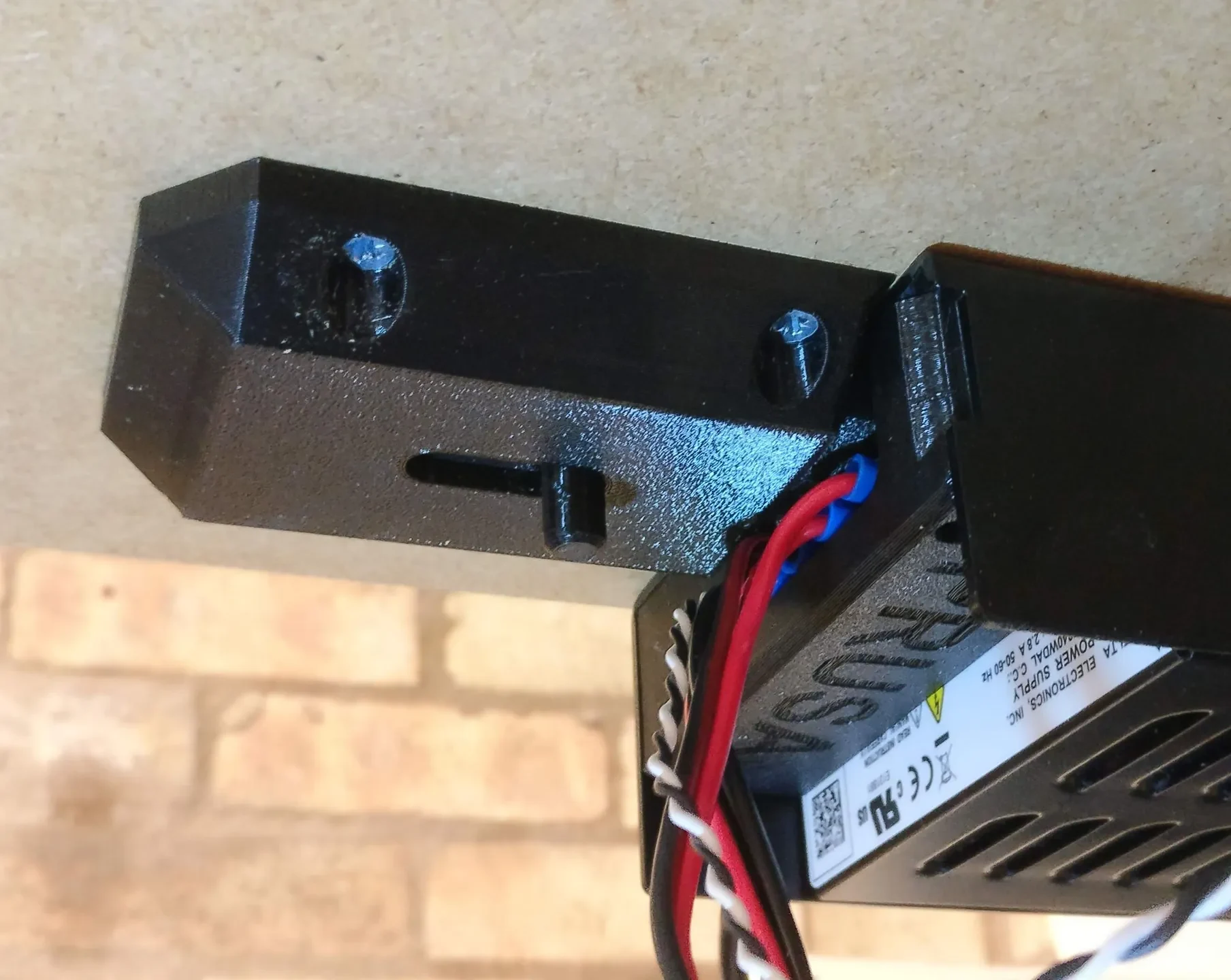

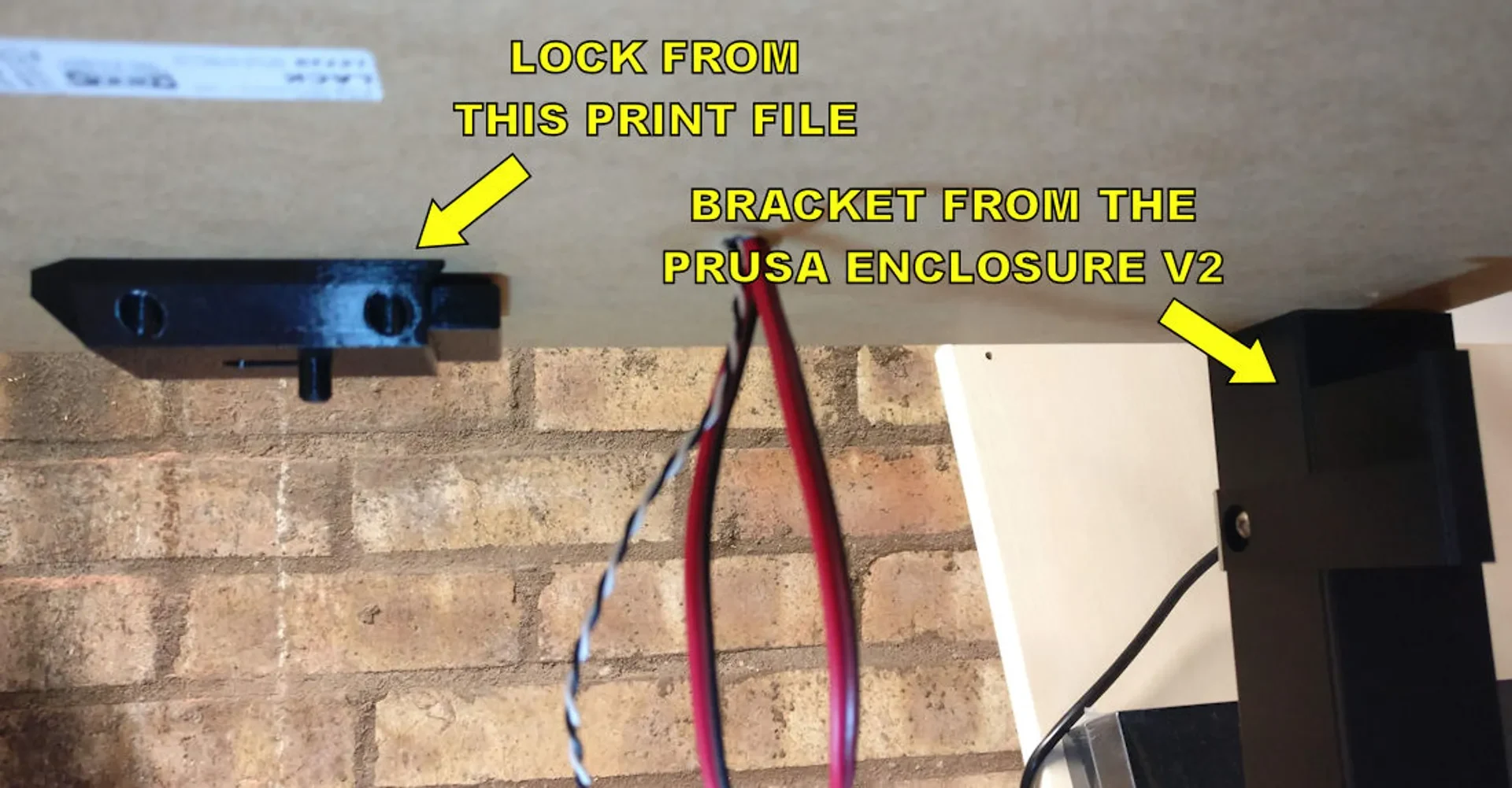

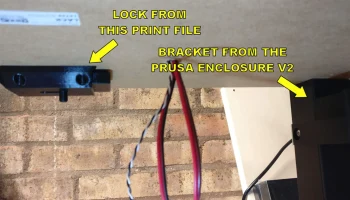

Этот шаг значительно упрощается, если принтер отсоединен и удален, а стол перевернут. Расположив блок питания в нужном положении напротив кронштейна блока питания на корпусе, установите замок в нужное положение, расположив ключ болта перед электрическими клеммами. Болт пройдет через отверстие в крышке блока питания с логотипом «PRUSA» и оставит под ним достаточно места для электропроводки.

Два выступающих зубца на корпусе замка должны находиться близко к блоку питания, но не касаться его; они гарантируют, что блок питания имеет достаточный зазор, чтобы пройти мимо корпуса замка, когда болт втянут, но если зубцы касаются блока питания до того, как вы его завинтите, они могут плотно зажать блок питания, когда он завинчен, что затрудняет снятие и замену блока питания.

Прикрутите замок на место. Прежде чем отсоединить блокировку, блок питания следует поддерживать рукой, так как после отключения блок питания должен быть достаточно свободным, чтобы выпасть. сам.
