Буферный блок резака нити Qidi Plus 4

Я хотел использовать максимальную площадь поверхности моего Qidi Plus 4, но при настройке тестовой печати я столкнулся с проблемой с зонами исключения, предварительно установленными в Слайсер студии Qidi.

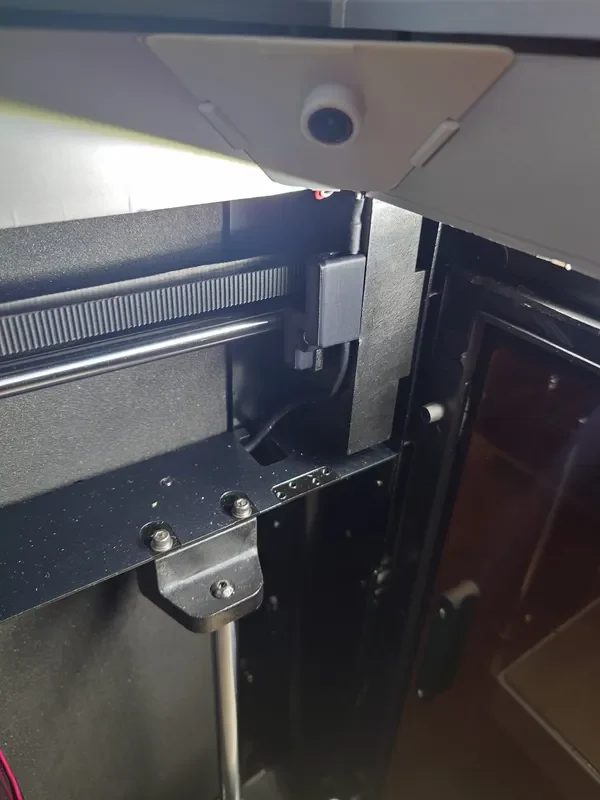

При команде «замена нити» на дисплее принтера экструдер перемещается в правую переднюю часть принтера, где ручка резака н��ти на экструдере прижимается к буферному блоку, чтобы обрезать нить и облегчить ее извлечение из экструдера.

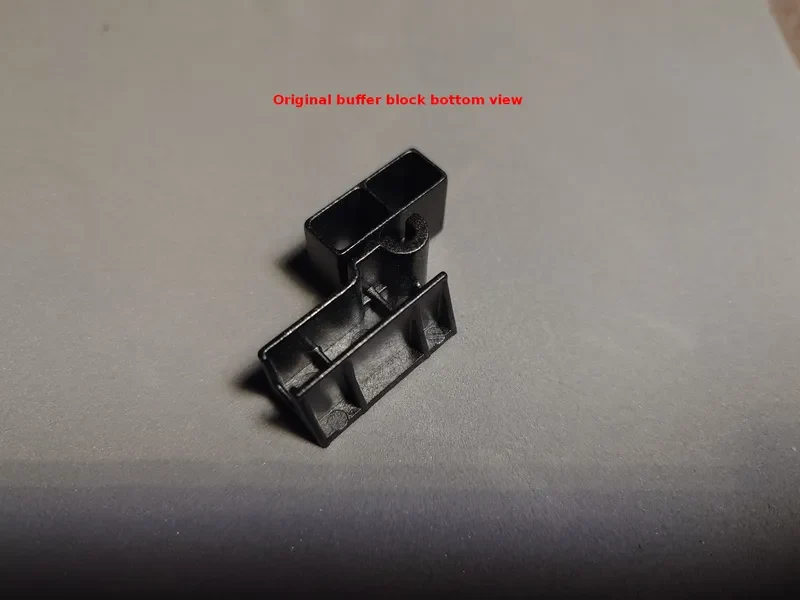

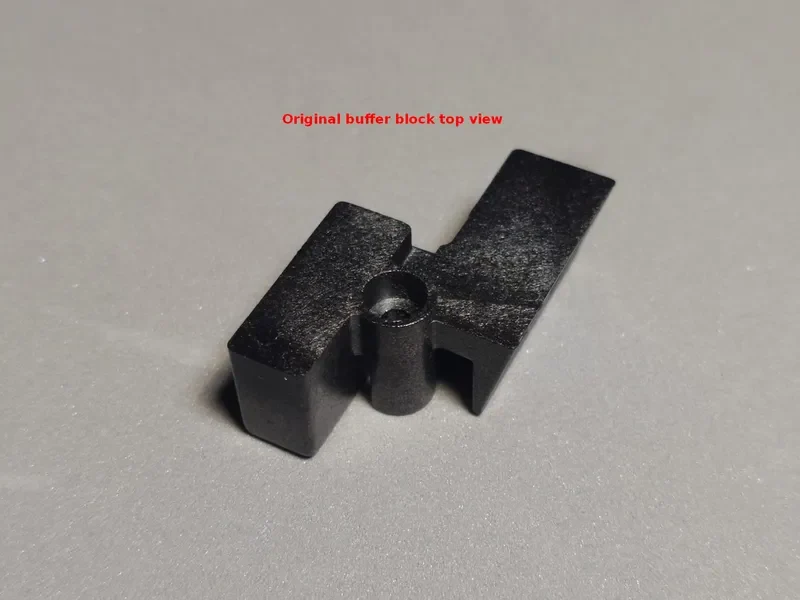

Оригинальный буферный блок выступает на 3,5 мм над поверхностью стоящей правой передней балки рамы. Из-за этого вы не сможете использовать часть кровати. Если вы удалите зоны исключения в слайсере, в результате полнослойная печать будет иметь сдвиг слоев влево.

Я сделал новый упор, чтобы дать вам 5 мм дополнительного места с правой стороны. В слайсере вам нужно изменить протяженность зоны отчуждения справа перед кроватью.

На фото 1 показаны исходные значения в окне настроек принтера.

На фото 2 показаны измененные значения в окне настроек принтера.

После изменения этих значений сохраните новый проф��ль принтера под выбранным вами именем. Было бы полезно включить в имя что-то, что показывает, что значения зон отчуждения были изменены.

В моем принтере ручка теперь очень слегка касается боковой стороны, когда я печатаю квадратную поверхность размером 300x300 мм. Это больше не вызывает смещения экструдера влево, поэтому я оставлю это так.

Если вы хотите, чтобы ручка не ка��алась стороны, установите значение 299 вместо 300, чтобы обеспечить зазор в 1 мм между рычагом и буферным блоком.

При первой печати с использованием всей пластины проверьте, пока печатаются первые внешние стенки, чтобы увидеть и услышать, касается ли ручка резака буферного блока или нет. Я предполагаю, что длина этих ручек одинакова на каждом принтере, но я не знаю этого со 100% уверенностью!!

Настройки печати:

Переверните модель на рабочей пластине вверх дном, тогда опоры не понадобятся. После печати вам нужно будет проколоть слой толщиной 0,2 мм в отверстии для болта!

Сопло диаметром 0,4 мм и толщиной стенки 0,4 мм.

первый слой 0,2, последующие слои 0,25

5 верхних и 5 нижних слоев

20% заполнение сетки
