Предохранительный замок ящика - Крючок и защелка

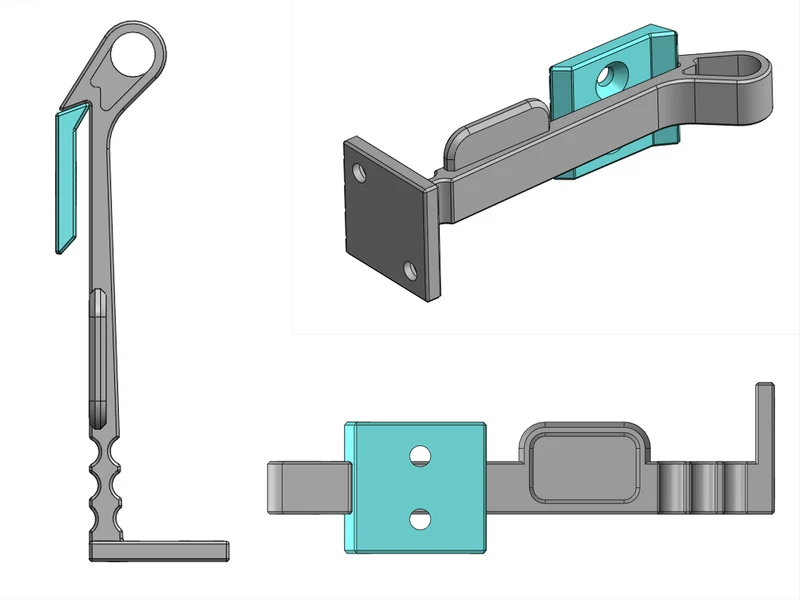

Крючок и защелка для ограничения доступа к ящикам. Крючок специально спроектирован так, чтобы он был тоньше у основания, чтобы быть более гибким, и добавлена ​​«кнопка» с выемкой для управления пальцем.

Инструкции по установке:

Учитывайте, с какой стороны будет расположен замок, слева или справа, стоя перед ящиком, напечатайте соответствующую сторону или предпочтительно используйте два комплекта, по одному с каждой стороны.

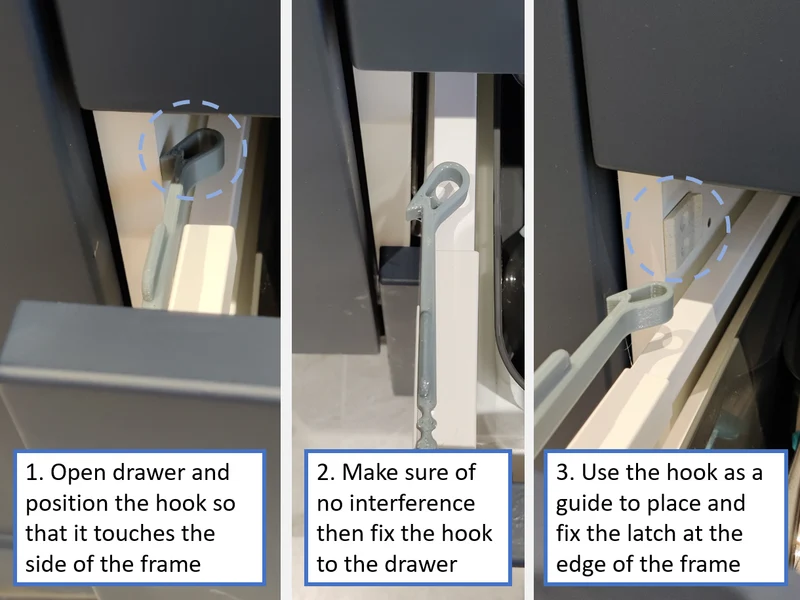

Откройте ящик и расположите крючок так, чтобы он слегка касался боковой части рамы, временно зафиксируйте его с помощью bluetack или двусторонней клейкой ленты.
Убедитесь в отсутствии помех, открывая и закрывая ящик, затем прикрепите крючок к ящику двумя винтами (проверьте длину дважды, чтобы винты не проходили через переднюю часть ящика).
Используйте крючок в качестве ориентира, чтобы разместить и закрепить защелку на краю рамы двумя винтами.

При установке соотв. Согласно инструкции, ящик не выдвигается более чем на 50 мм. Чтобы уменьшить расстояние, поместите защелку дальше внутрь.

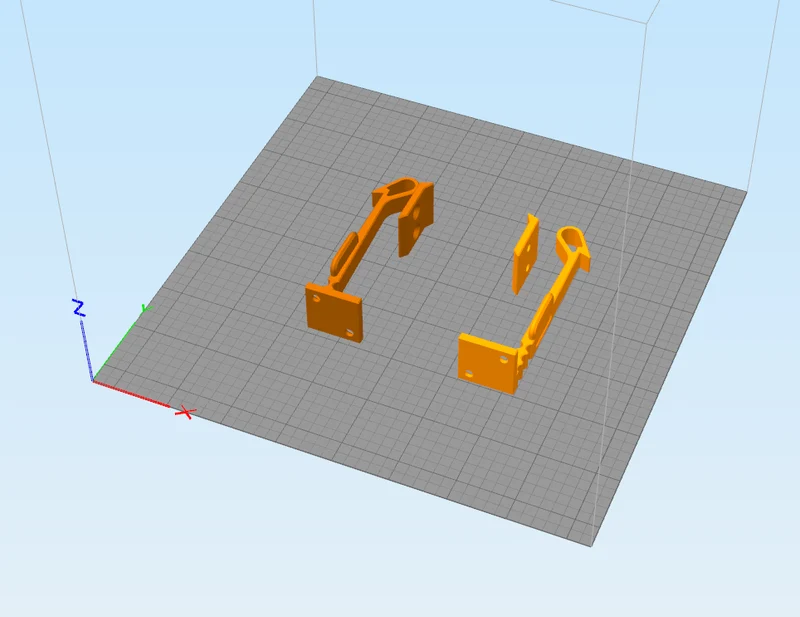

Деталь желательно распечатать из PETG, но я также успешно распечатывал и использовал ее из PLA. Высота слоя 0,2-0,3мм. Печатная ориентация в соотв. к изображениям, никаких поддержек не требуется.

Внимание! Не используйте эту деталь для защиты потенциально опасных предметов от рук детей. Это напечатанная на 3D-принтере деталь, которая может сломаться.
