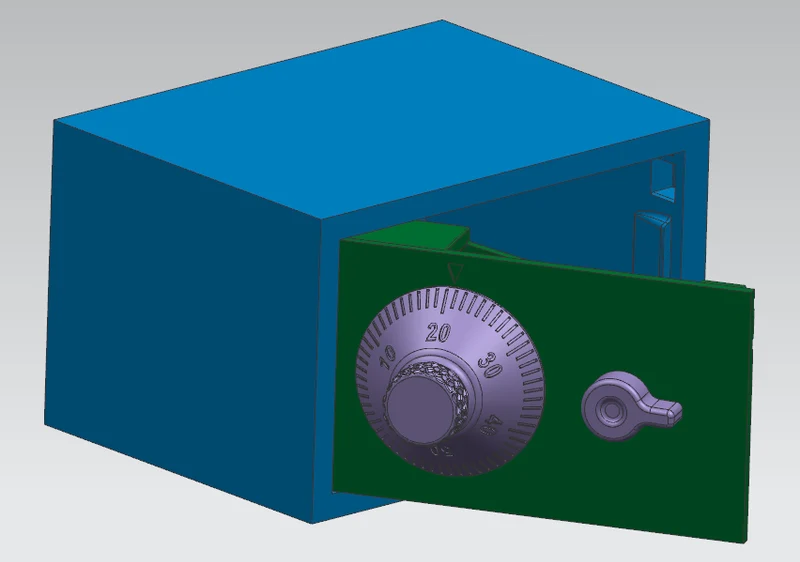

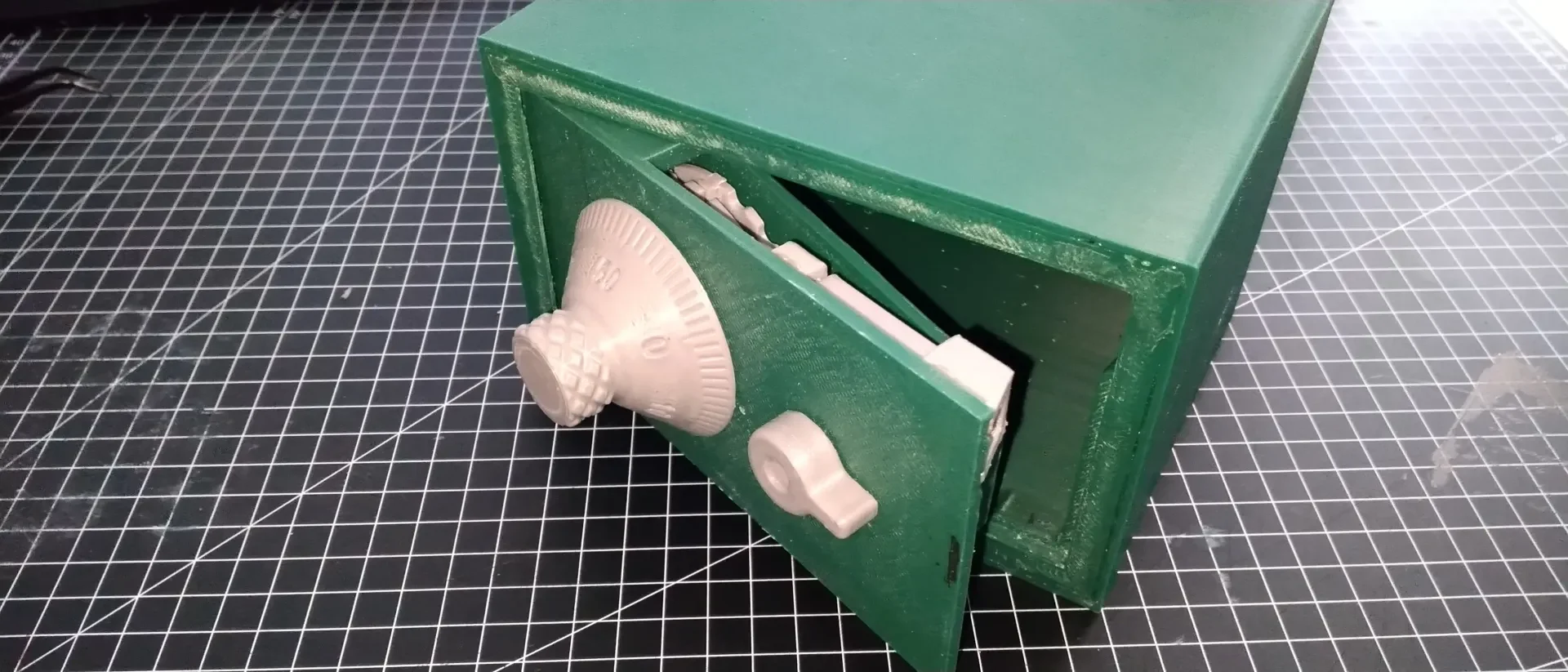

Сейф с кодовым замком
Когда я увидел сейф от Хьюго, это вдохновило меня сделать свой собственный сейф (или замок).
Это не ремикс. Я моделировал все в САПР с нуля. Но я раньше распечатывал версию Хьюго и просматривал ее. Я узнал детали, которые он спроектировал очень хорошо, а также те части, которые, как мне казалось, я мог бы сделать лучше. Вот почему есть детали, которые выглядят очень похоже.
Это приятный гаджет, а не идеальный сейф (он из пластика...). Помогает разобраться в кодовых дисковых замках и может оказаться злой подарочной коробкой...
Ложные ворота
Я добавил в свой дизайн несколько ложных ворот, поэтому убедитесь, что замок не так легко взломать. Таким образом, вы не сможете натяну��ь рычаг и повернуть диски до тех пор, пока не почувствуете, что они больше не проваливаются в ворота. Было бы огромной удачей получить все истинные ворота (по 8 ложных ворот на диск). По крайней мере, с моим уровнем навыков взломать этот замок теперь невозможно.
Двойные болты
Я также добавил второй болт внизу, поэтому убедитесь, что дверь имеет меньший люфт в запертом положении и ее нельзя так легко обойти.
Пружинные диски
Диски 2 и 3 теперь прижимаются пружиной внизу. Это делается для того, чтобы они имели большее трение и не двигались сами по себе после установки. У меня была такая проблема несколько раз с другим дизайном. (В защиту Хьюго: я, вероятно, тоже слишком ослабил допуски при печати его дизайна).

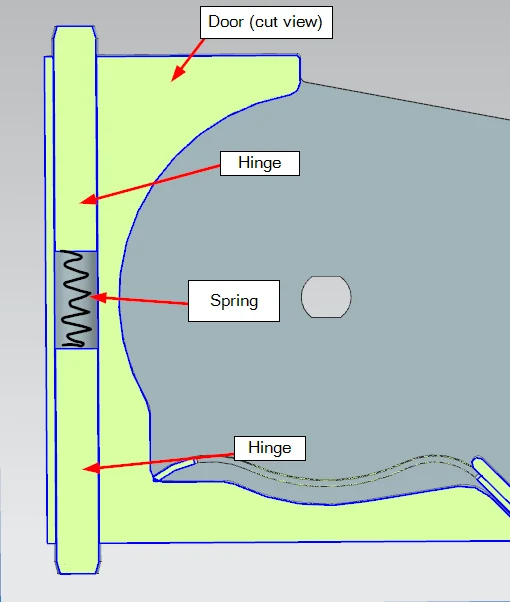

Корпус и шарнир

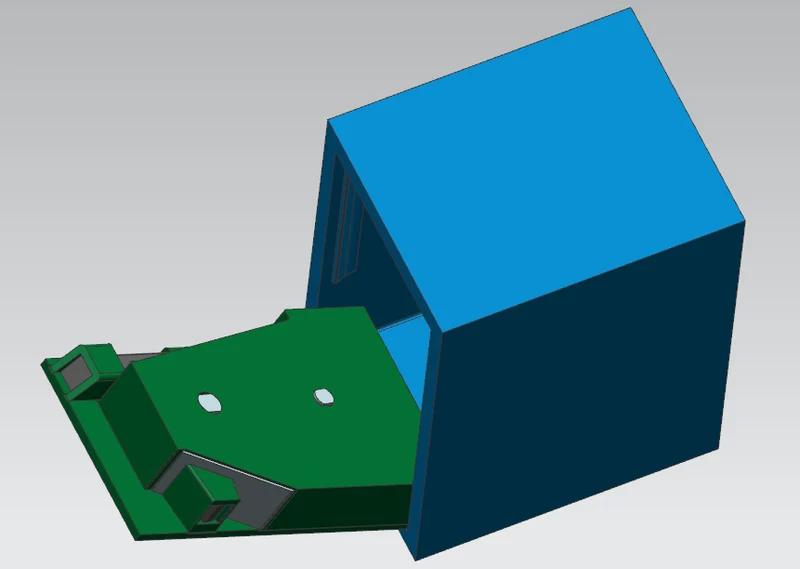

Корпус я распечатал из 1 части. Меня очень раздражало распечатывать стены по отдельности, а затем склеивать их вместе. Я полностью понимаю, почему Хьюго задумал это именно так. В противном случае дверная петля будет мешать вам при сборке. Но поскольку я хотел иметь цельный корпус, мне понадобилось другое решение для петель. Я придумал подпружиненный шарнир. Для сборки запрессуйте шарнирные болты, и как только вы их отпустите, они снова вылезут. В качестве пружины можно использовать простую пружину от шариковой ручки. Как только дверь будет установлена в корпусе, вы больше не сможете ее снять (в зависимости от того, насколько хороши ваши допуски ;))
Комбинация
Чтобы сделать возможным больше различных комбинаций, я добавил 6 возможных положений штифтов на диск. Таким образом, каждый может сам решить, какая комбинация будет использоваться при сборке.
Типы корпусов
Я начал с размера корпуса. Но печать версии 120 мм занимает довольно много времени.
Поэтому я также добавил версию диаметром 90 мм, которая займет меньше времени, но при этом будет иметь меньше места внутри.
Но я также чувствовал, что весь сейф кажется легким и дешевым. Поэтому я сделал версию, где стены полые. Вы можете заполнить их песком, смолой, например. а затем приклейте крышку. Таким образом вы получите более прочный и тяжелый футляр.
Сборка:
Я старался склеить как можно меньше ��еталей. Если где-то понадобится клей, обязательно сообщу об этом здесь. Если вы печатаете детали из АБС-пластика, можно также склеить детали ацетоном. Благодаря этому он даже выглядит чище.
Диск в сборе.
Единственный клей, который вам здесь понадобится, — это приклеить штифты к диску. Контакты 1 и 3 на самом деле одинаковы, поэтому направление не имеет значения. Вы можете выбрать, в каком из 6 слотов вы хотите разместить булавку. Тем самым вы настроите свою комбинацию.
У Оси не должно быть люфта с дисками. Они должны двигаться по оси, но не без некоторого трения. Проставки будут иметь люфт.

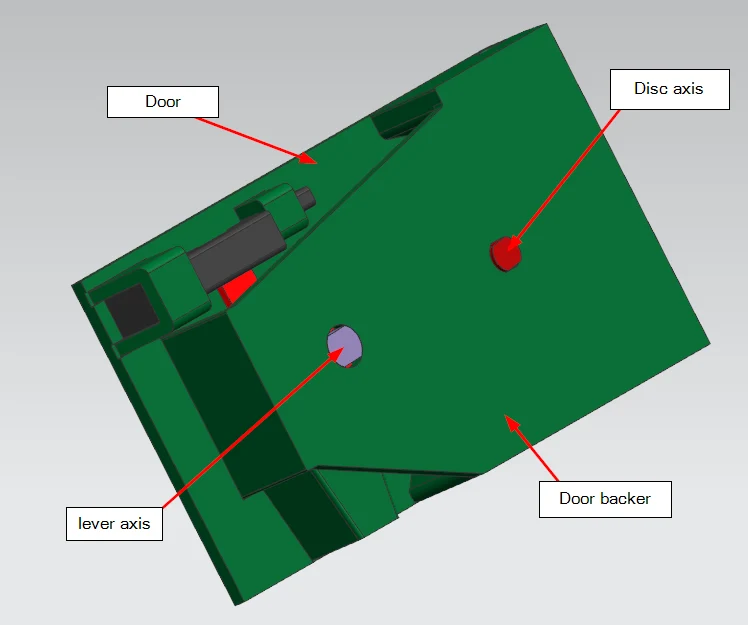

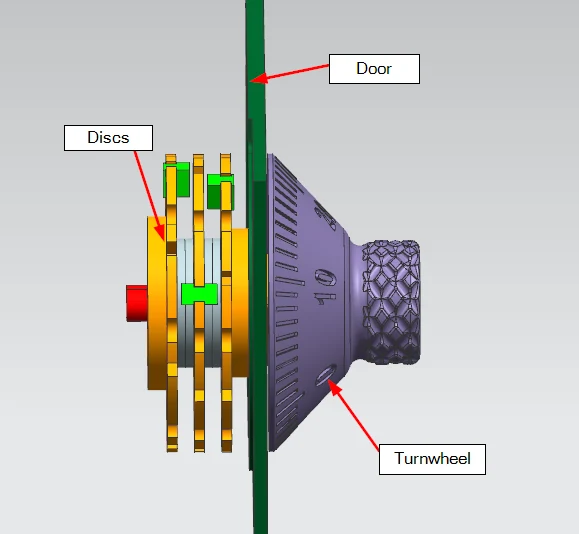

2. Установка поворотного колеса
Вы вставляете диск 1 в отверстие в двери, а затем приклеиваете диск 1 к поворотному колесу. Убедитесь, что ось по-прежнему может свободно перемещаться.

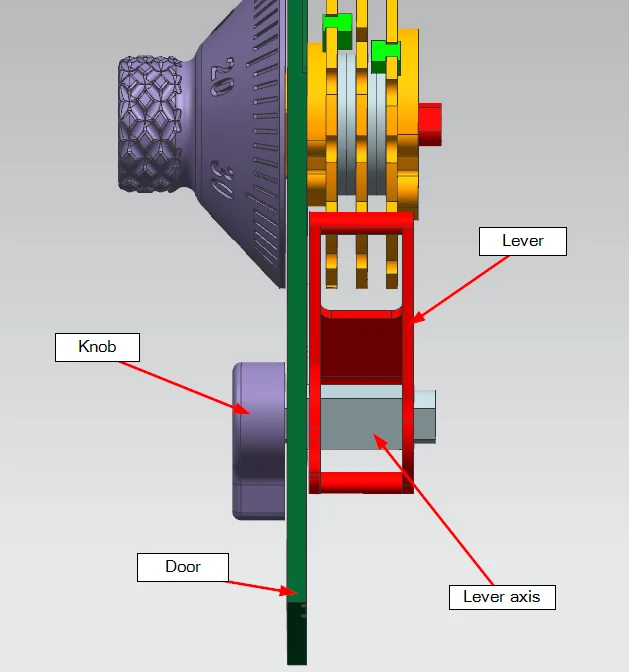

3. Монтаж рычага
Сначала вставьте ось рычага в отверстие в двери. Затем приклейте к нему ручку (сначала убедитесь, что рычаг установлен правильно, чтобы ручка находилась в правильной ориентации).
Рычаг не требует клея. Он будет удерживаться на месте благодаря форме оси (спасибо Хьюго за эту идею). Просто наденьте его на ось.
4. Установка болтов
Главный болт просто надет на рычаг. Затем на дверь приклеиваются защелки 1 и 2.
Вторичный болт может быть
