Футляр для очков с поворотным замком

Я всегда ищу оправдания, чтобы сделать еще один дизайн с поворотным замком на 45°, я всегда теряю своих читателей, и был конкурс печатных форм. Пришло время футляра для очков.

Дизайн

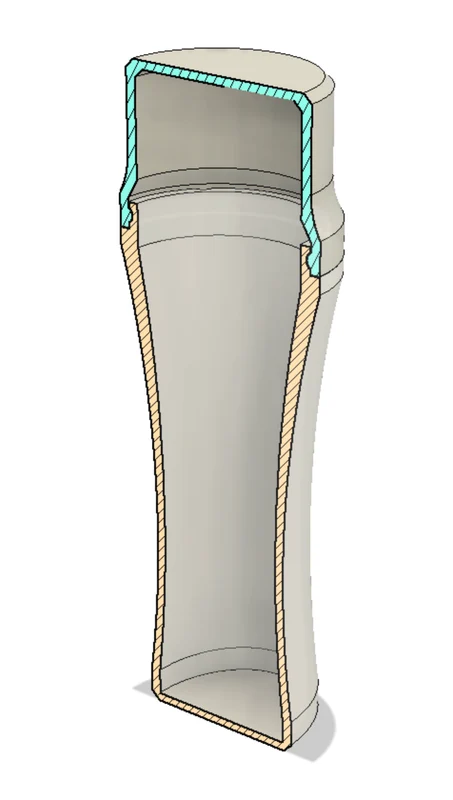

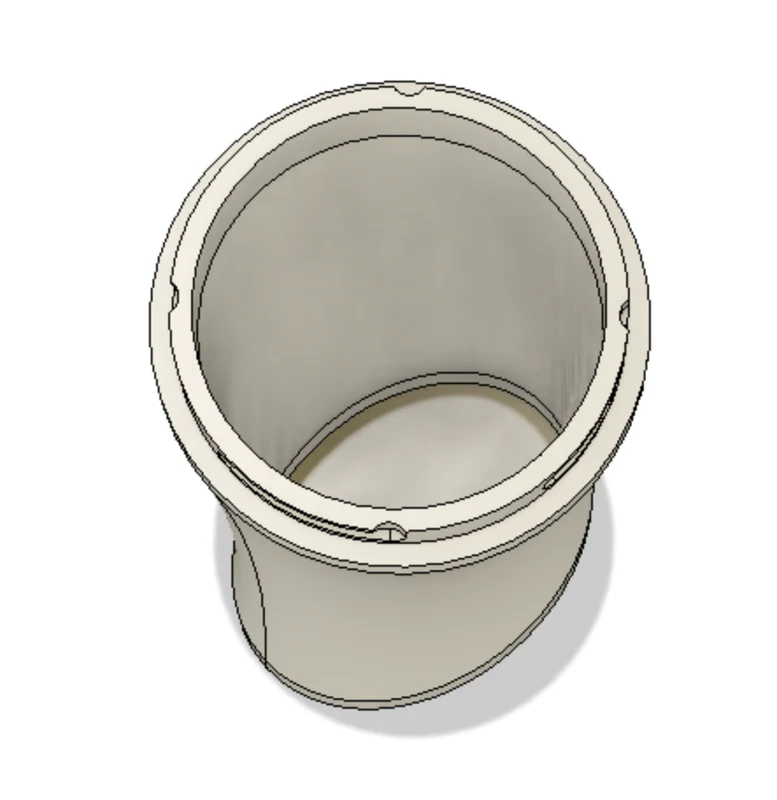

Высокопараметрический дизайн, выполненный в Fusion 360 (включая F3D). Приблизительные размеры: высота 154 мм (кры��ка на контейнере), диаметр 54 мм (на стыке контейнера с крышкой). Внутренняя высота 150 мм. Самая узкая часть контейнера представляет собой эллипс размером 44 x 32 мм.

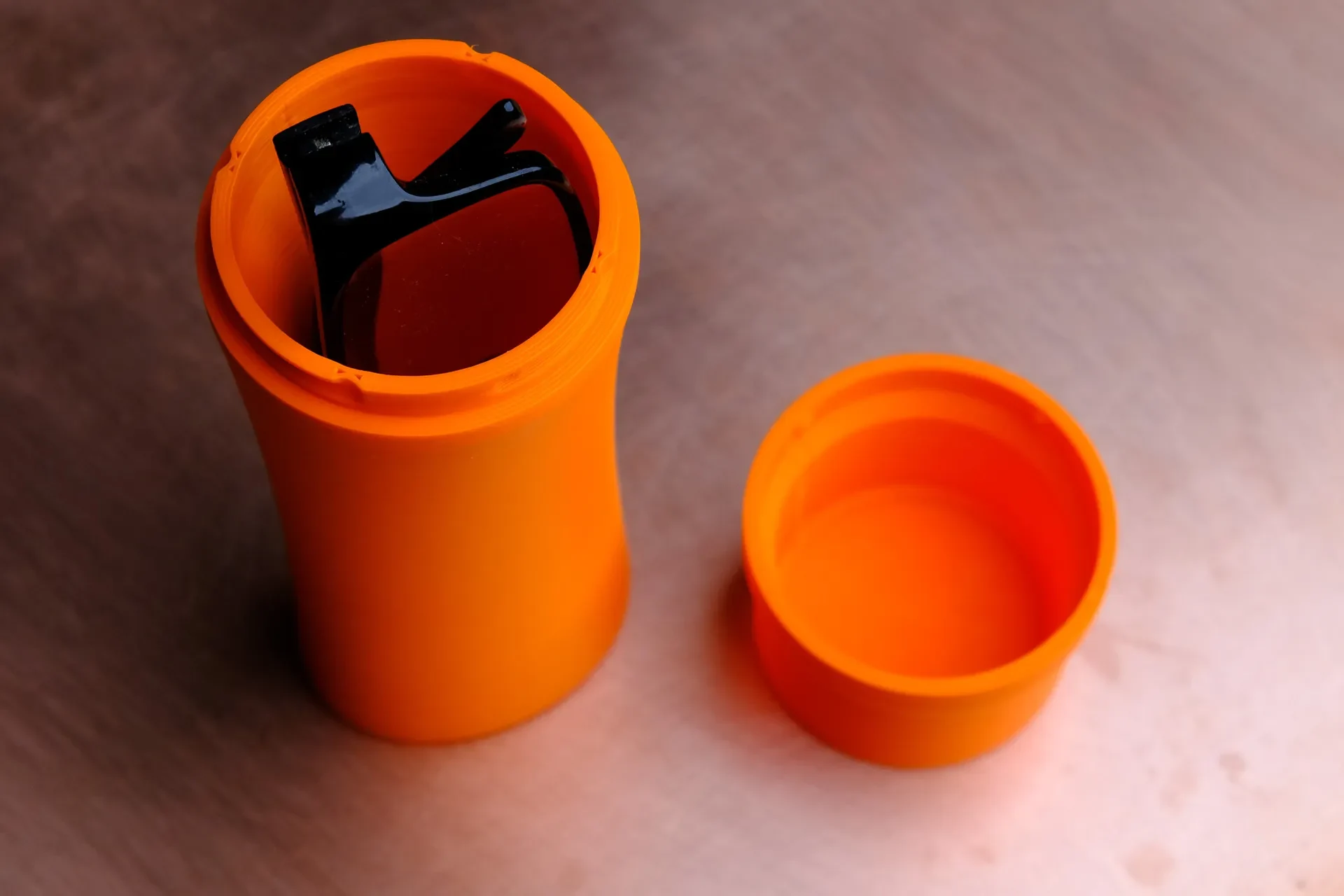

Я подобрал размер контейнера для двух разных моделей обычных очков для чтения, которые у меня есть. Оба подходят идеально, но что-то большее не подойдет. Перед печатью сделайте несколько измерений и посмотрите, поместятся ли ваши очки в эллипс размером 44 x 32 мм. Если нет, вы можете настроить модель F360 или сообщить мне, если вам нужна модель другого размера.

Печать

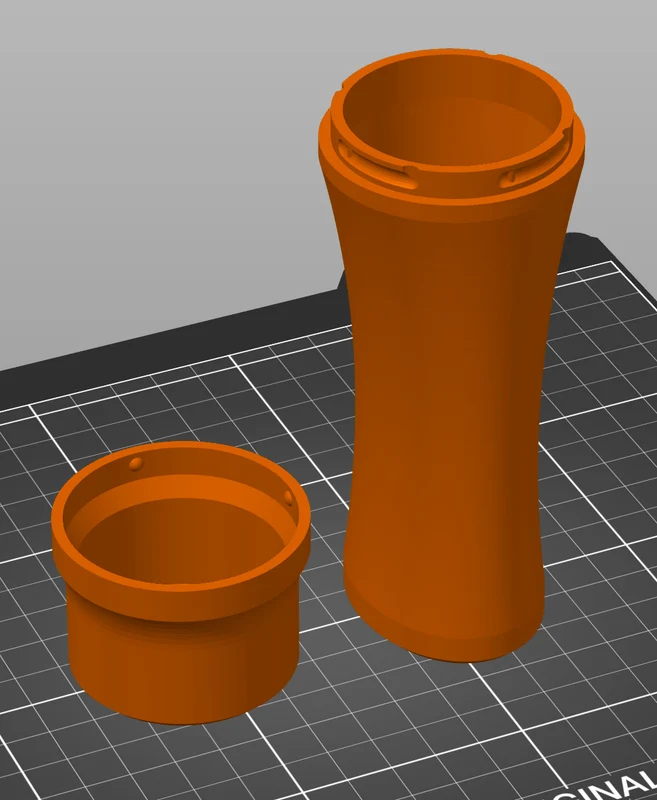

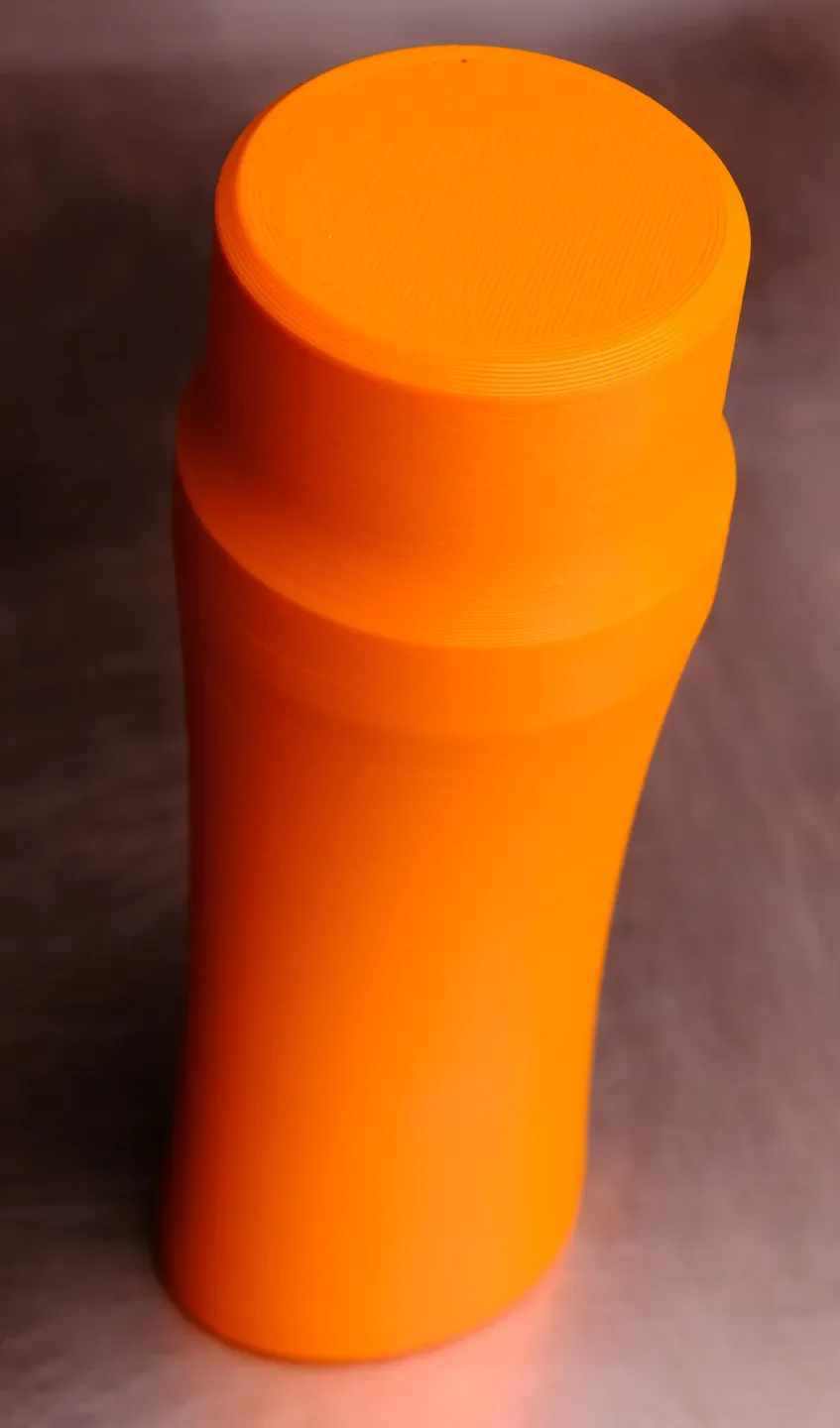

Предназначен для печати с соплом 0,6 мм и высотой слоя 0,3 мм. Меньшее сопло и/или высота слоя подойдут, просто печать займет больше времени. Я напечатал свой футляр из PLA Printed Solid Mystery Orange на MK3S с Revo V6. Нарезано с помощью Prusa Slicer 2.5.0. Настройки PLA по умолчанию 0,6 x 0,3 мм с четырьмя вертикальными периметрами.

Обновление 11 января 2023 г.

Добавлена версия GlassesCase_48x38.3mf с талией 48 x 38 мм для очков немного большего размера.

Обновление 19 января 2023 г.

Я напечатал это из Atomic Filament Silky PLA, и крышка плотно прилегает к контейнеру. При небольшом использовании он ослабнет, но если у вашего принтера есть проблемы с устойчивостью, я бы рекомендовал увеличить значение зазора в Fusion 360, а затем повторно нарезать. В ближайшие несколько дней у меня будет еще одно обновление по этому поводу. Я добавлю версии 3MF с увеличенным разрешением.
