Компактная ключница с поворотным замком

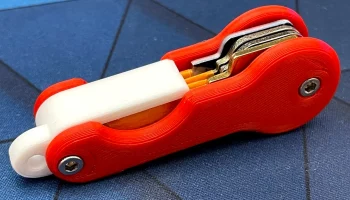

Это компактная ключница с поворотным замком с фрикционным захватом.
Я видел различные держатели для ключей в стиле швейцарской армии, но мне не нравится, что они не удерживают ключи на месте, когда ваши винты теряют затяжку, что приводит к потере трения из-за износа в результате ежедневного использования. Механизм блокировки в этой конструкции предотвращает выпадение клавиш даже при отсутствии трения о клавиши.
Хотя этот компактный дизайн, возможно, не в состоянии вместить большое количество клавиш, он был создан с некоторыми очень специфическими функциями для максимум 5 клавиш.
Рекомендации по проектированию:
Поворотный механизм блокировки

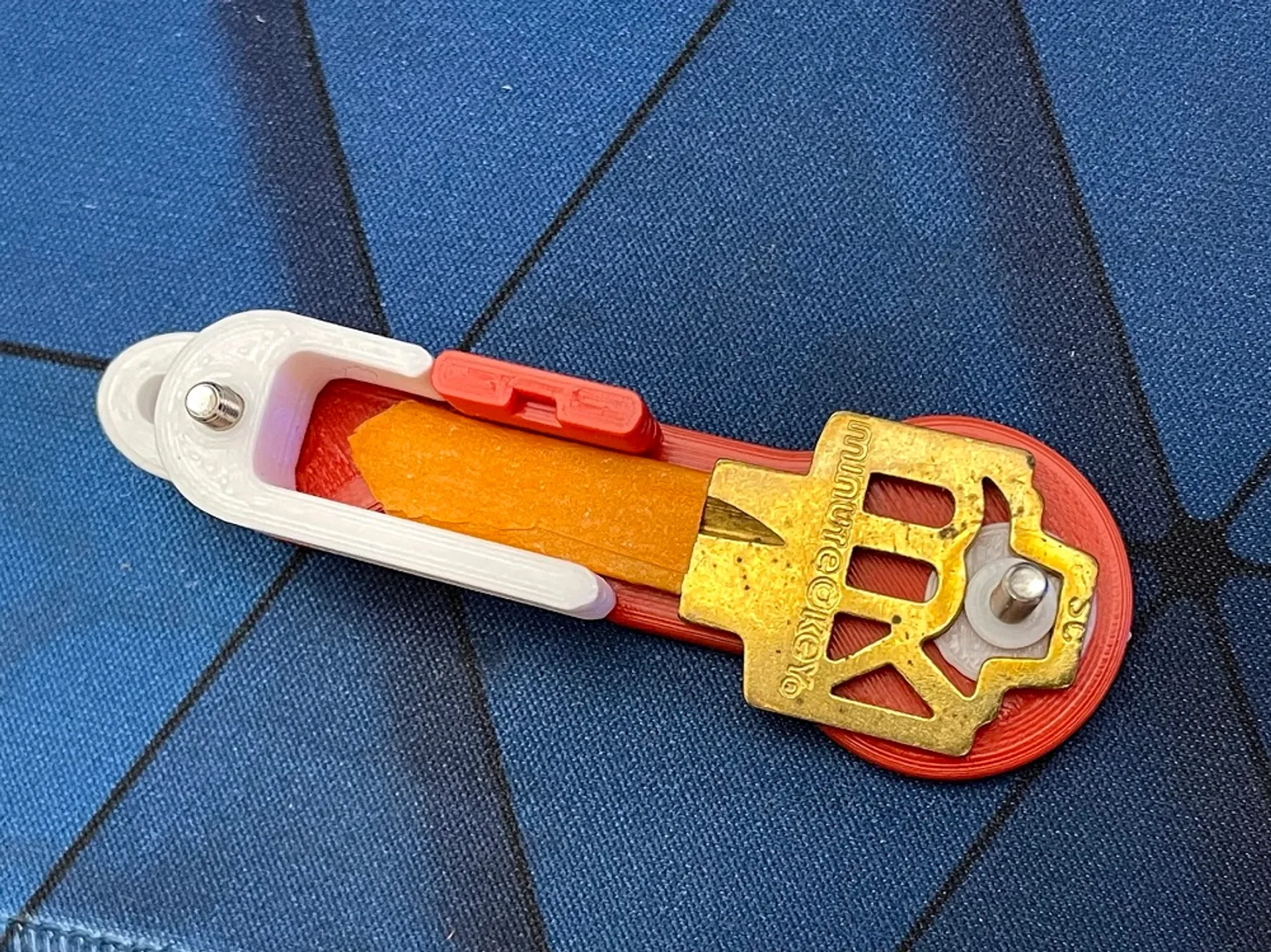

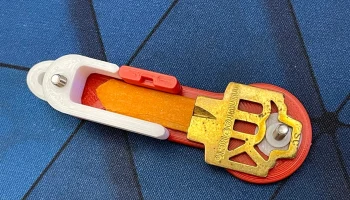

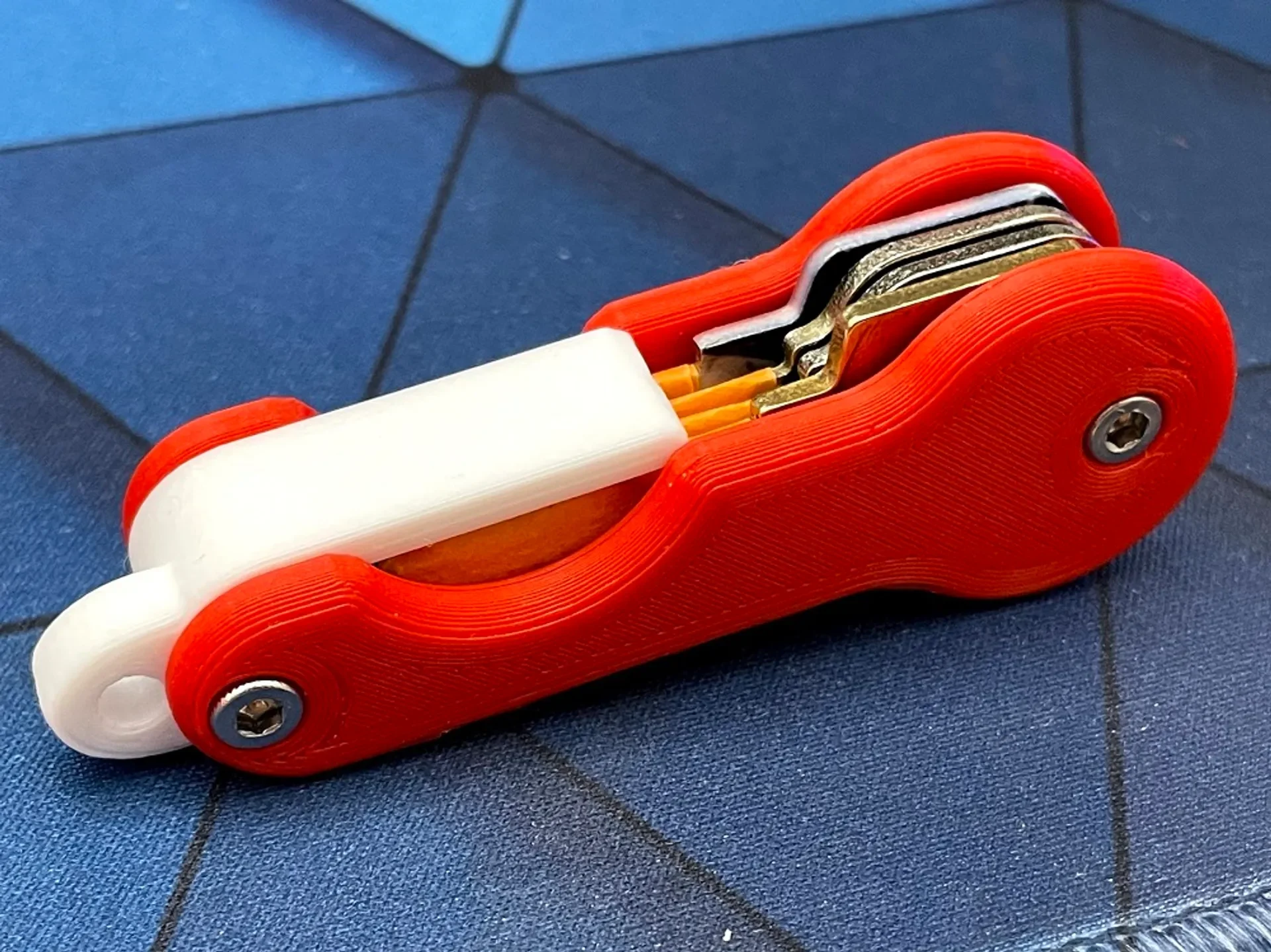

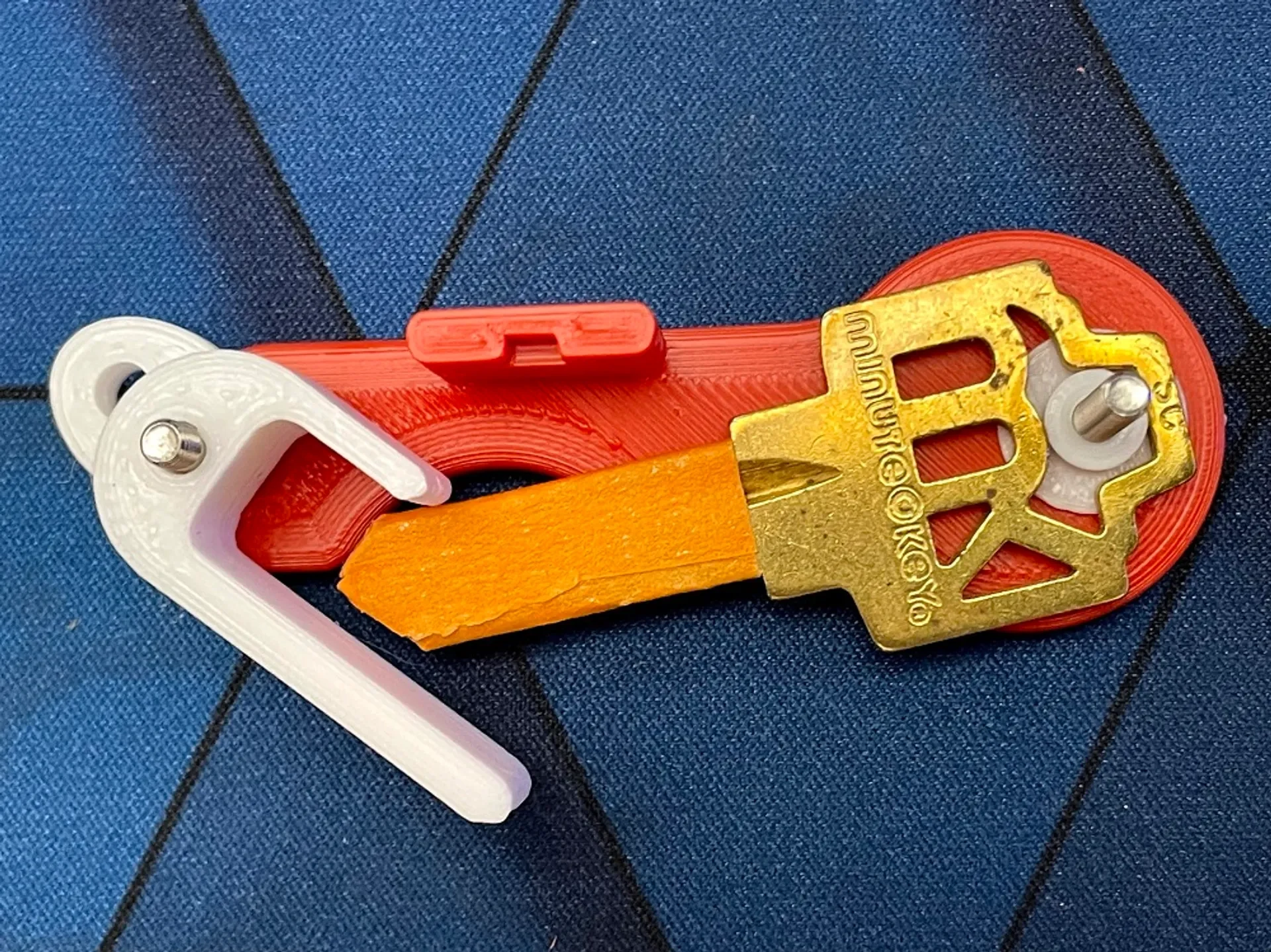

Захватывается трением более короткого зубца о раму. (см. фото)

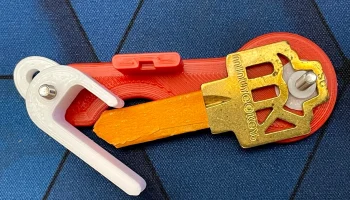

Легко открывается, если нажать на боковой выступ, чтобы преодолеть трение, а затем потянуть за длинный язычок спереди.

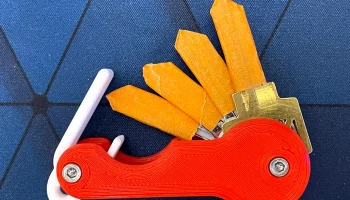

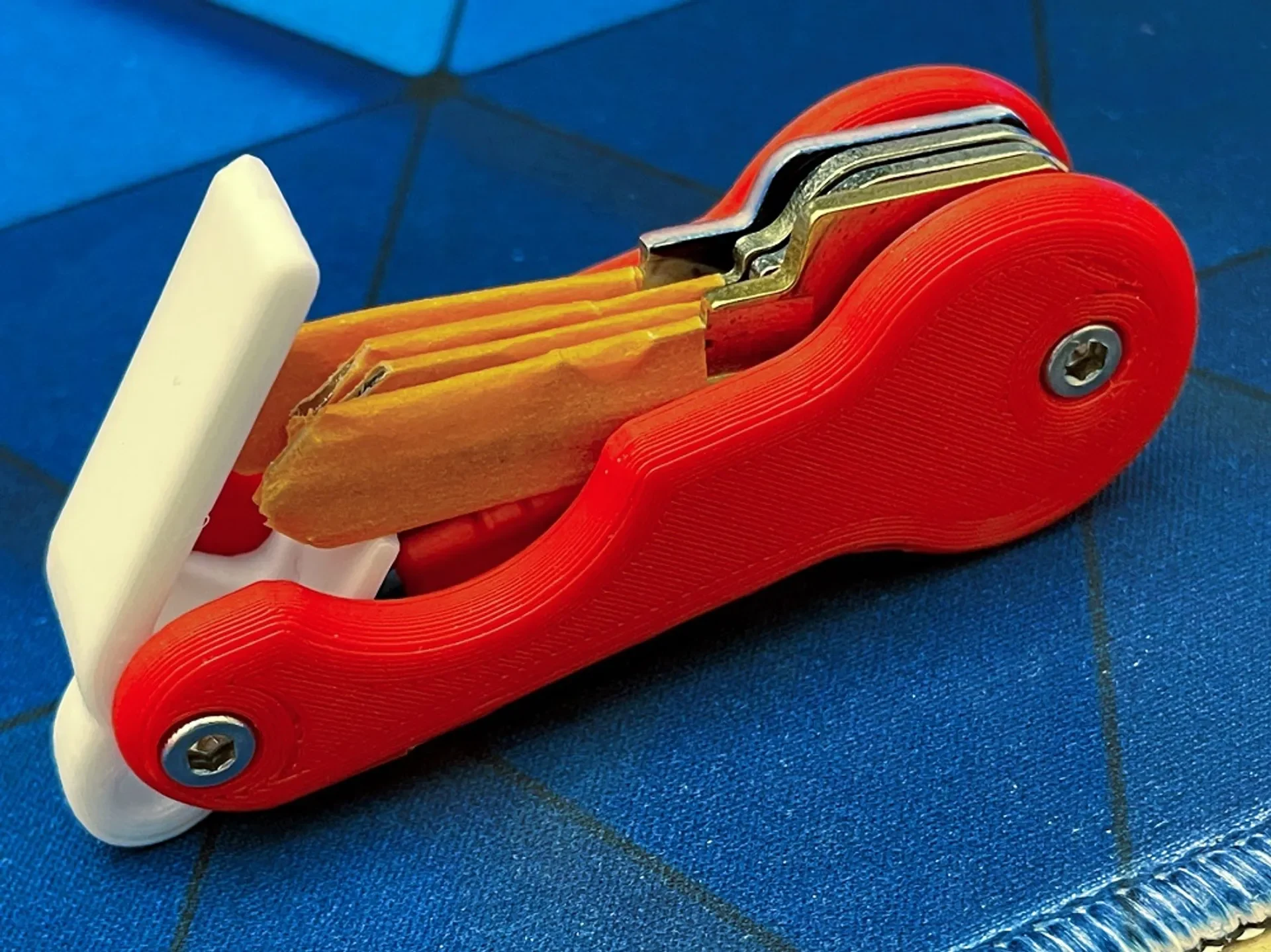

Ключи выталкиваются из корпуса, когда поворотный механизм открывается, что обеспечивает легкий доступ к клавишам.

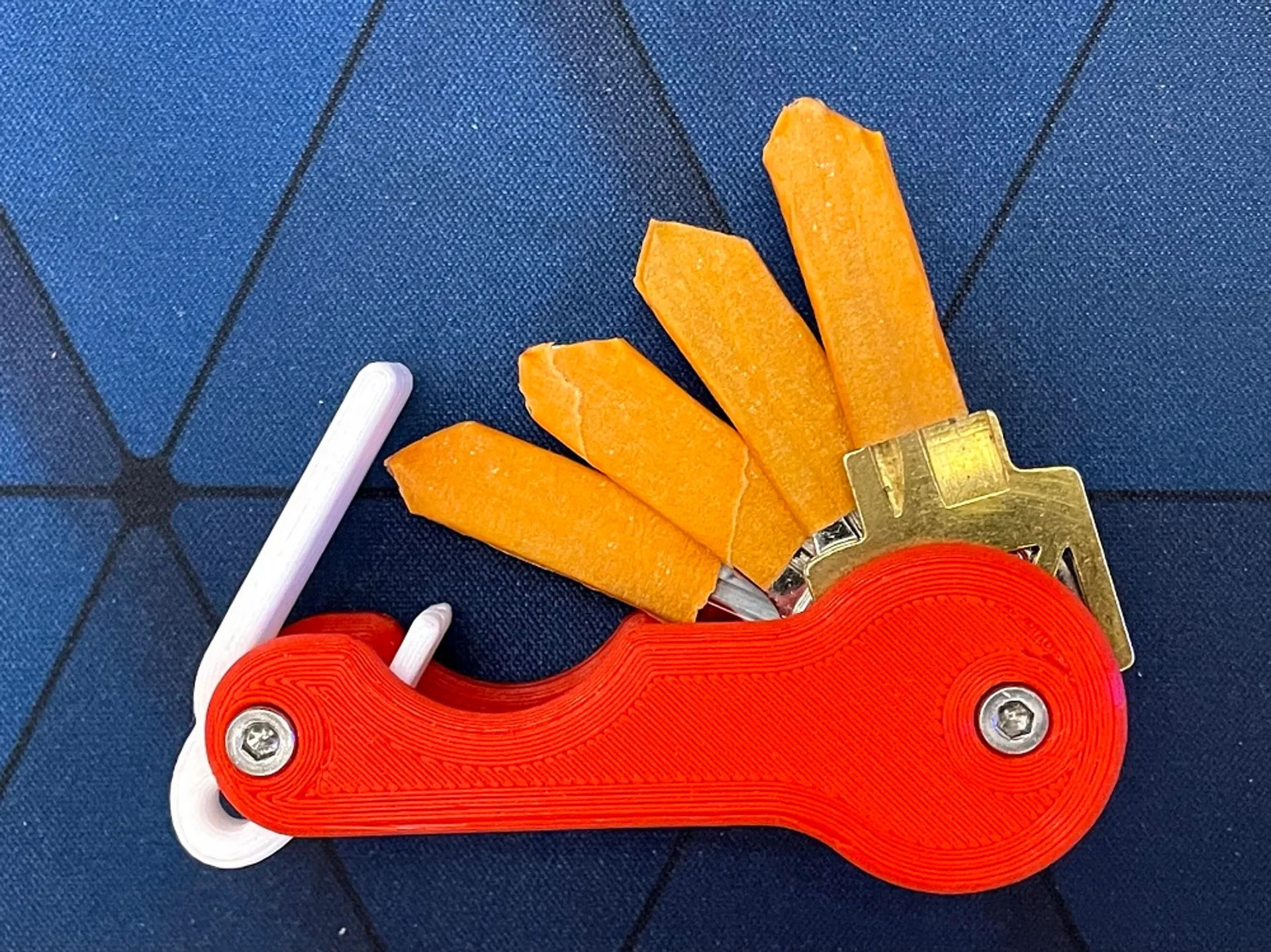

Брелок для ключей прикреплен к шарниру, чтобы использовать силу тяжести клавиш и естественным образом удерживать их в закрытом положении.
Брелок расположен таким образом, чтобы вертлюг не раскачивался слишком далеко.
3-клавишная версия
Используйте болт M3x12 мм с круглой головкой 3 мм.
Используйте шестигранную гайку M3 (толщиной 2 мм).
5-клавишная версия
Используйте болт M3x16 мм с круглой головкой 3 мм.
Используйте шестигранную гайку M3 (толщиной 2 мм).
5-клавишный, без прокладок и шайб.

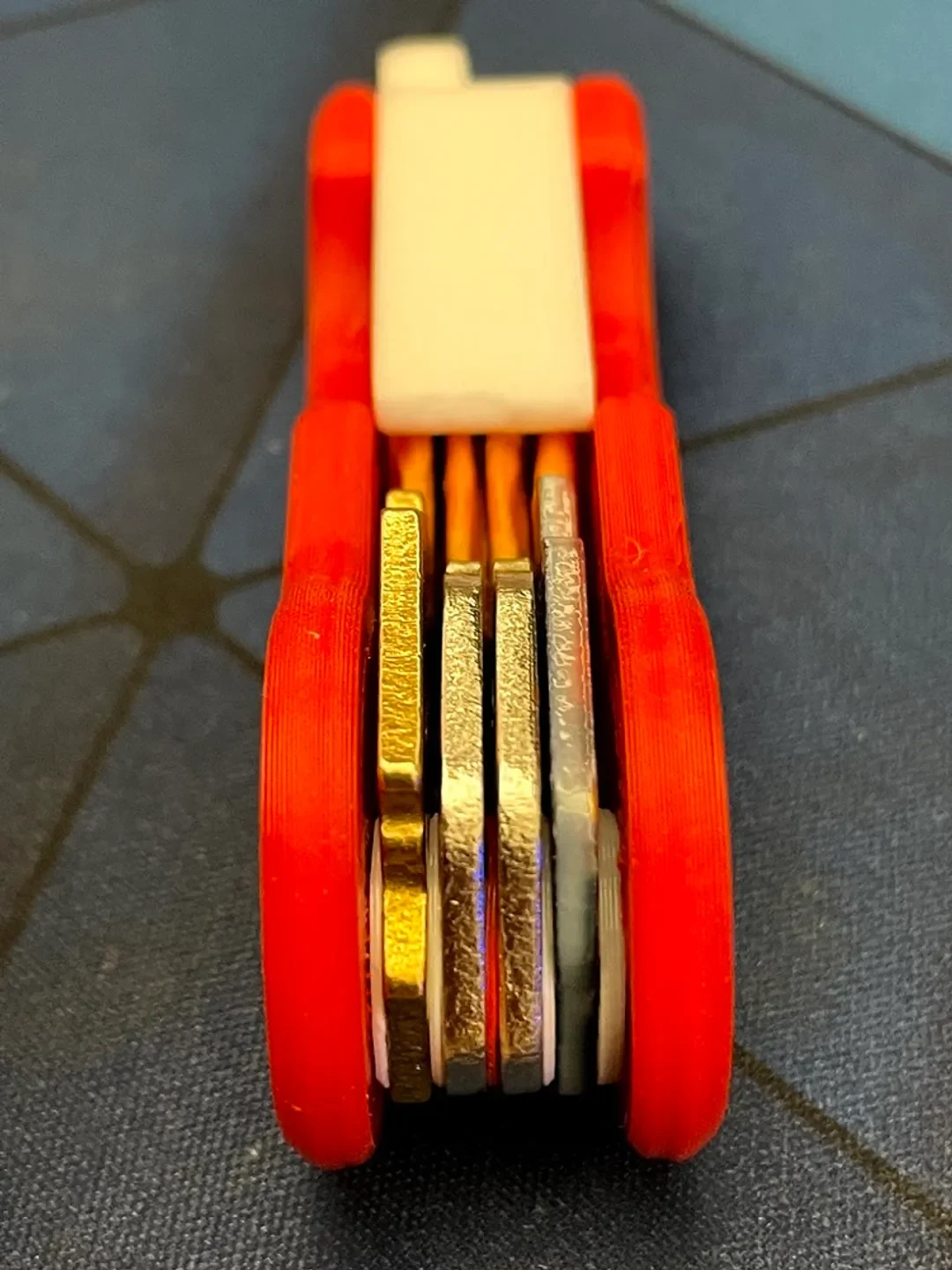

4 клавиши с шайбами/проставками
Вмещает ключи длиной до 50 мм от ушка кольца для ключей.

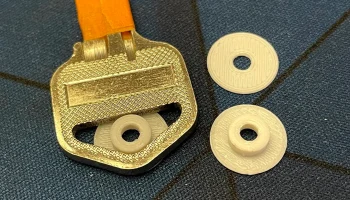

Шайба толщиной 0,4 мм между клавишами для уменьшения трения.
Проставка толщиной 1 мм для штабелирования и использования в качестве прокладок.
типичная толщина ключа — 2 проставки (2 мм)

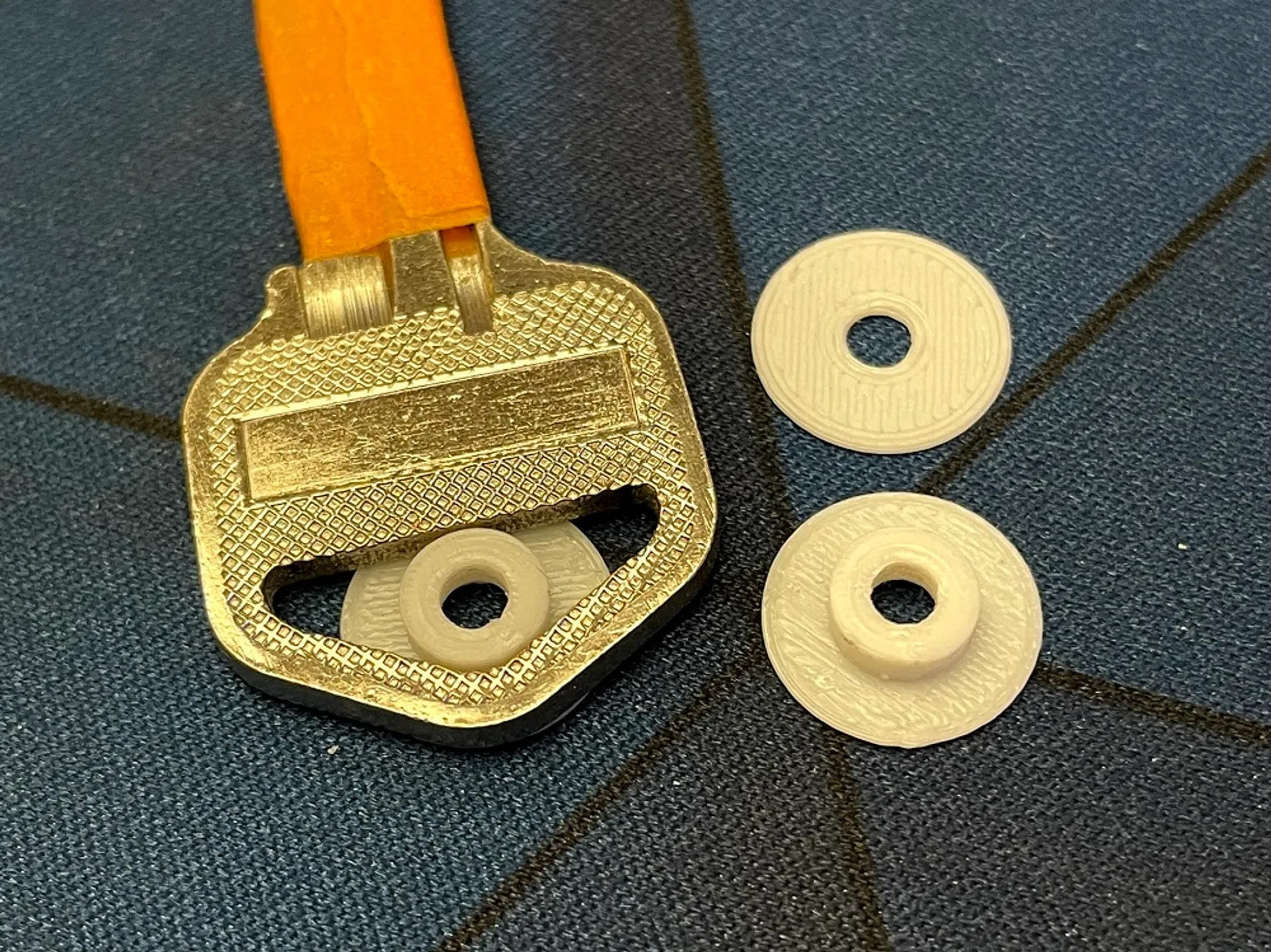

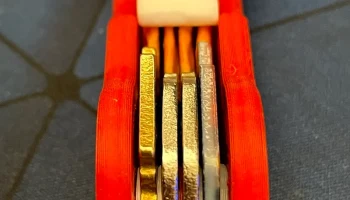

Шайбы со вставками толщиной 2 мм для ключей с широкими отверстиями (см. фото)
Версии с шайбами 0,4 мм и 1 мм.
Корпуса толщиной 4 мм с потайными отверстиями для болтов и гаек.
Рекомендуемые настройки печати:
6 стен по периметру
6 верхних слоев
6 нижних слоев
100% заполнение
Хотя этот дизайн был полностью создан на основе Fusion 360 и некот��рых незначительных изменений Tinkercad, я черпал вдохновение из функций, которые мне нравятся в различных проектах.
Вдохновляющие дизайны:
Поворотный замок
Общая форма оболочки
