Адаптер Quad-Lock, полностью пригодный для печати

Мне очень нравятся чехлы для смартфонов Quad-Lock, и я уже использую их последние несколько лет. Единственная проблема — цена и разнообразие креплений Quad-Lock. Так что я просто напечатал свой собственный на 3D-принтере ;-)

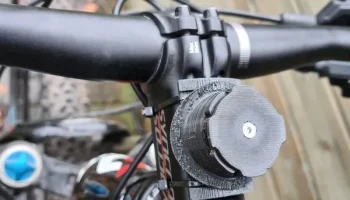

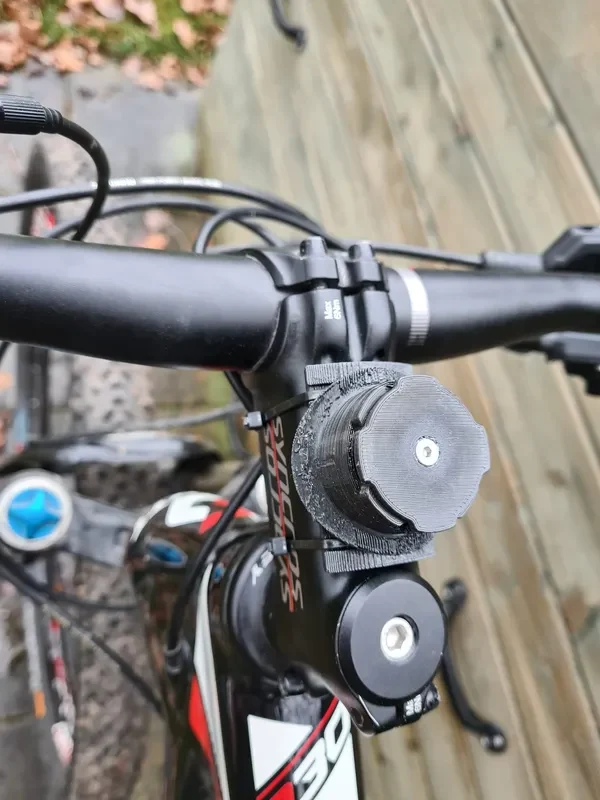

Пред��ставленное здесь крепление идеально подходит к ручке моего велосипеда (см. изображения выше) и чрезвычайно надежно удерживает мой чехол для телефона с замком Quad-Lock.

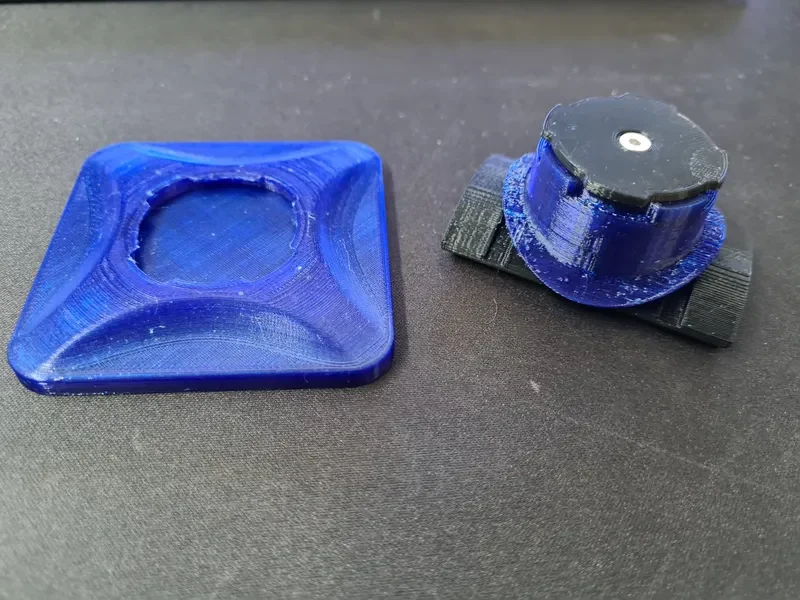

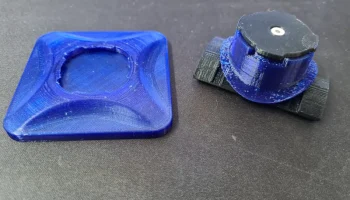

Я также разработал «сторону корпуса» системы Quad-Lock, чтобы вы могли самостоятельно распечатать полный комплект Quad-Lock.

Я не могу отдать должное пружине, так как дизайн взял отсюда: https://www.thingiverse.com/thing:2590838.

Настройки печати:

��азовую и верхнюю части можно печатать без поддержки, пружину и слайдер необходимо печатать с поддержкой.
Для пружин лучше всего подходит PLA, поскольку он немного жестче, чем PETG, поэтому может обеспечить большую силу.

Здание:

Поместите пружину внутрь ползунка, она должна иметь возможность сжиматься и разжиматься, не застревая. Возможно, вам придется немного отшлифовать пружину.
Вставьте гайку M3 в основание.
Вставьте основание в узел ползуна и пружины.
Вставьте верхнюю часть с другой стороны и скрутите все вместе болтом М3 с потайной головкой.

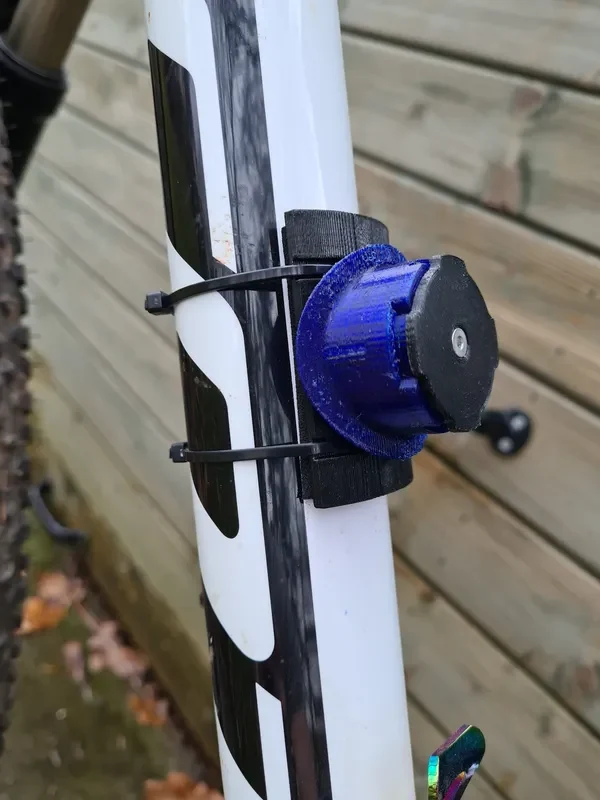

Чтобы закрепить крепление на велосипеде, я просто использовал кабельные стяжки.

Имейте в виду, что используемый механизм запатентован Quad-Lock. Поэтому эта распечатка предназначена то��ько для частного использования.
