CLICK pen

Около года назад я подумал, что было бы неплохо создать модель ручки для 3D-печати с настоящим выдвижным защелкивающимся механизмом, разработанным компанией Parker в 1965 году. Сегодня, наверное, нет человека, который бы ею не воспользовался.
Я хотел:
1/ сделать его полностью пригодным для 3D-печати (за исключением стержня ручки и пружины).
2/ используйте высоту слоя 0,2 мм.
3/ исключить любую постобработку.
4/ обеспечивают легкую сборку.
5/ пусть это работает !!!

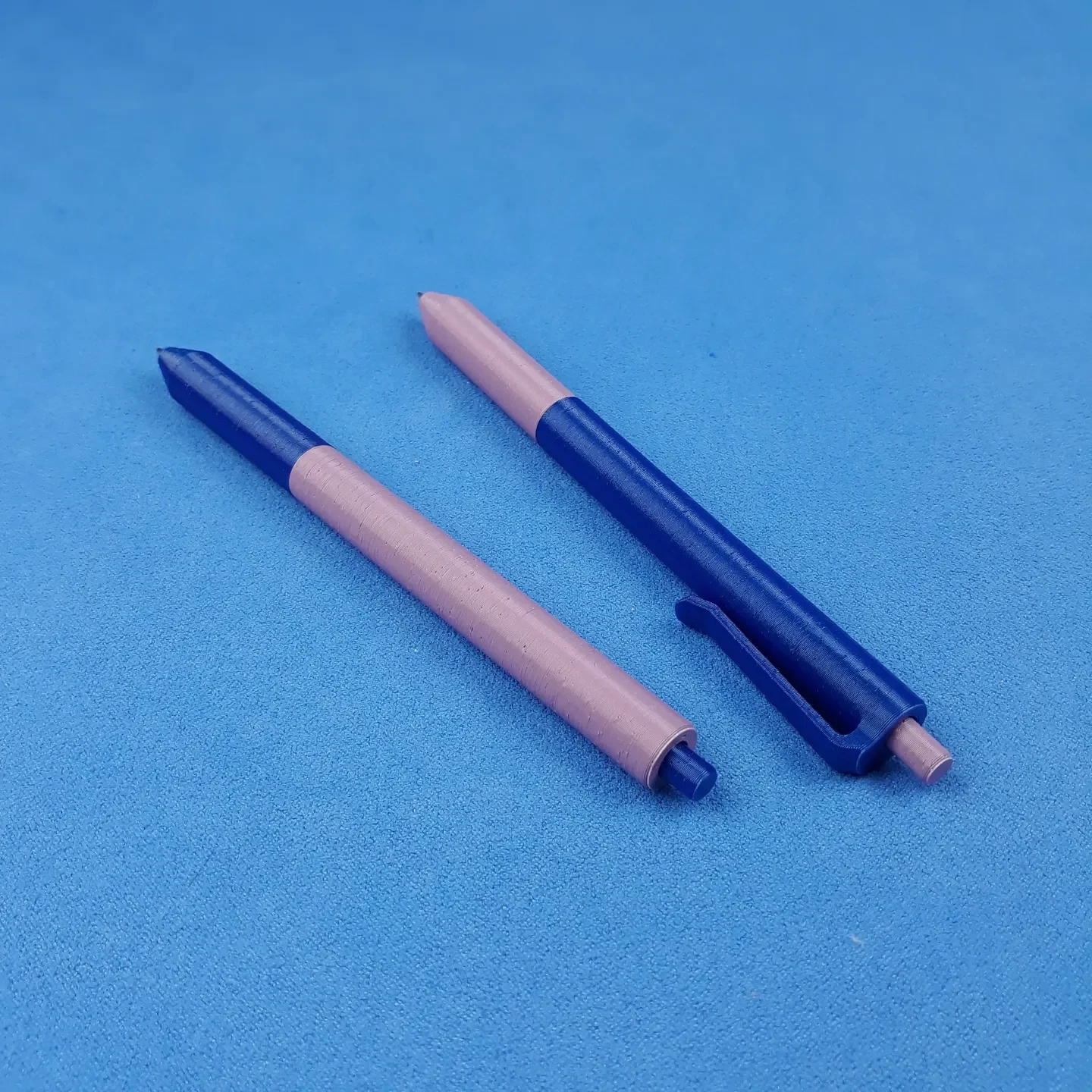

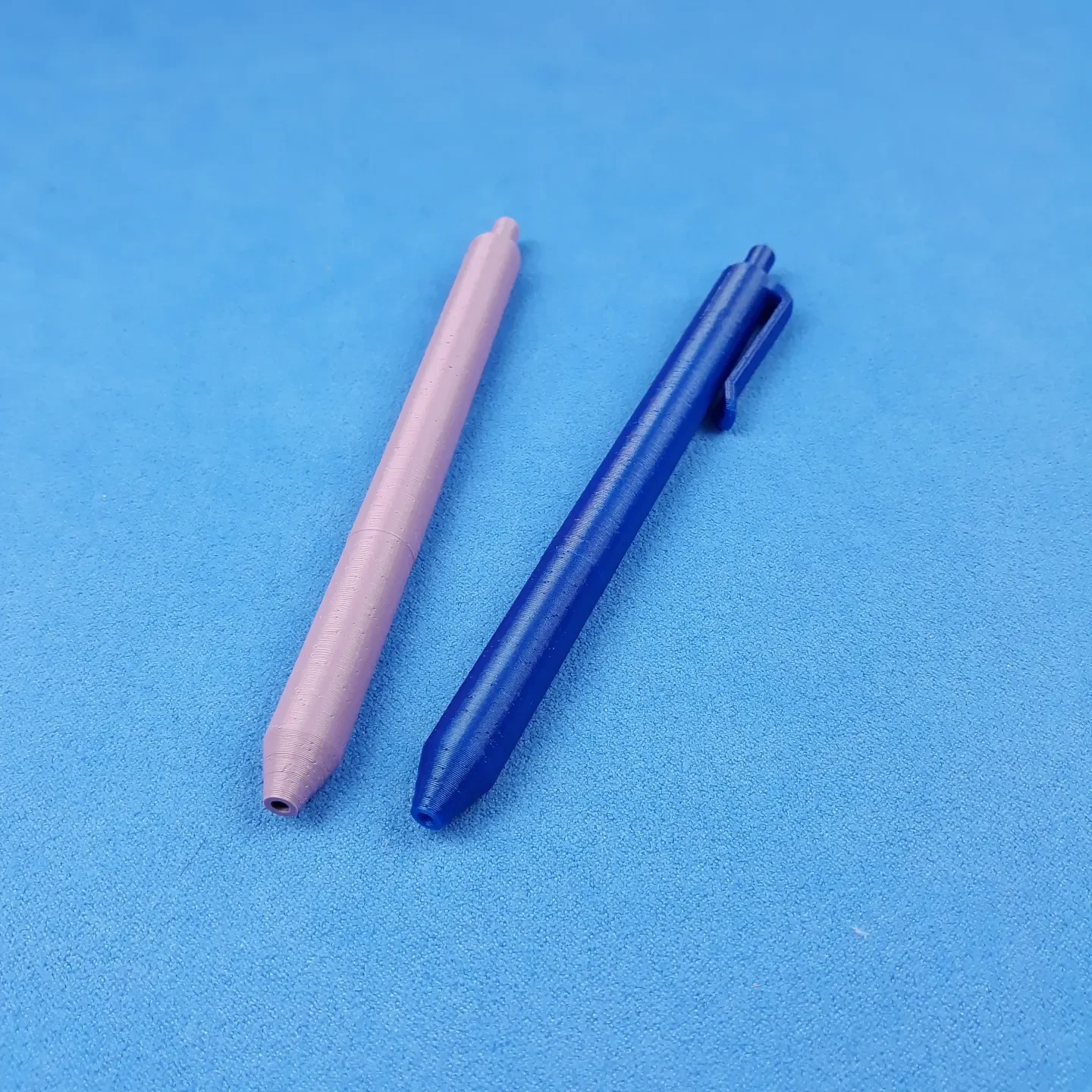

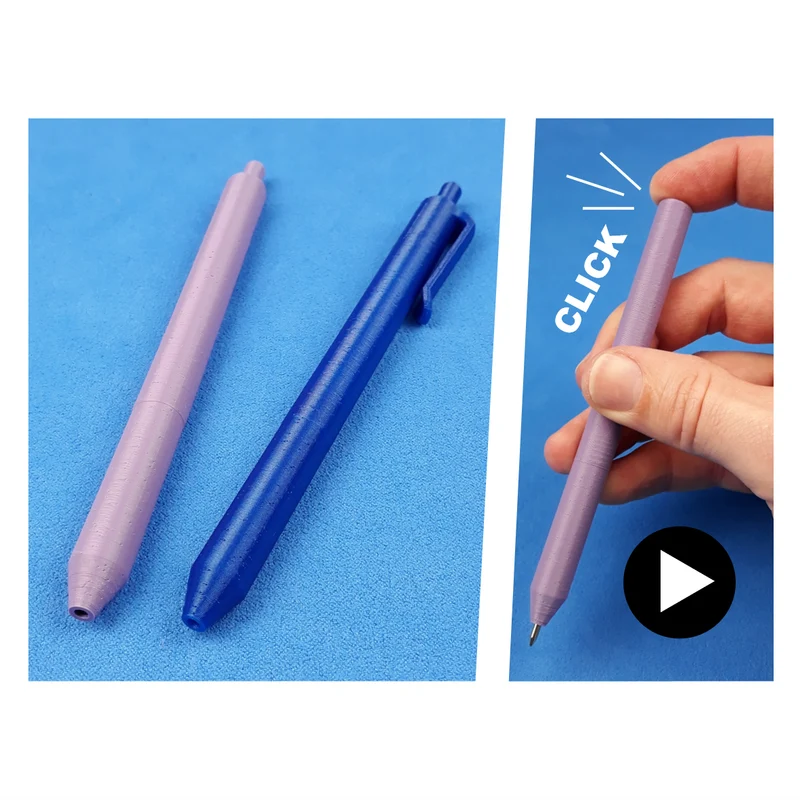

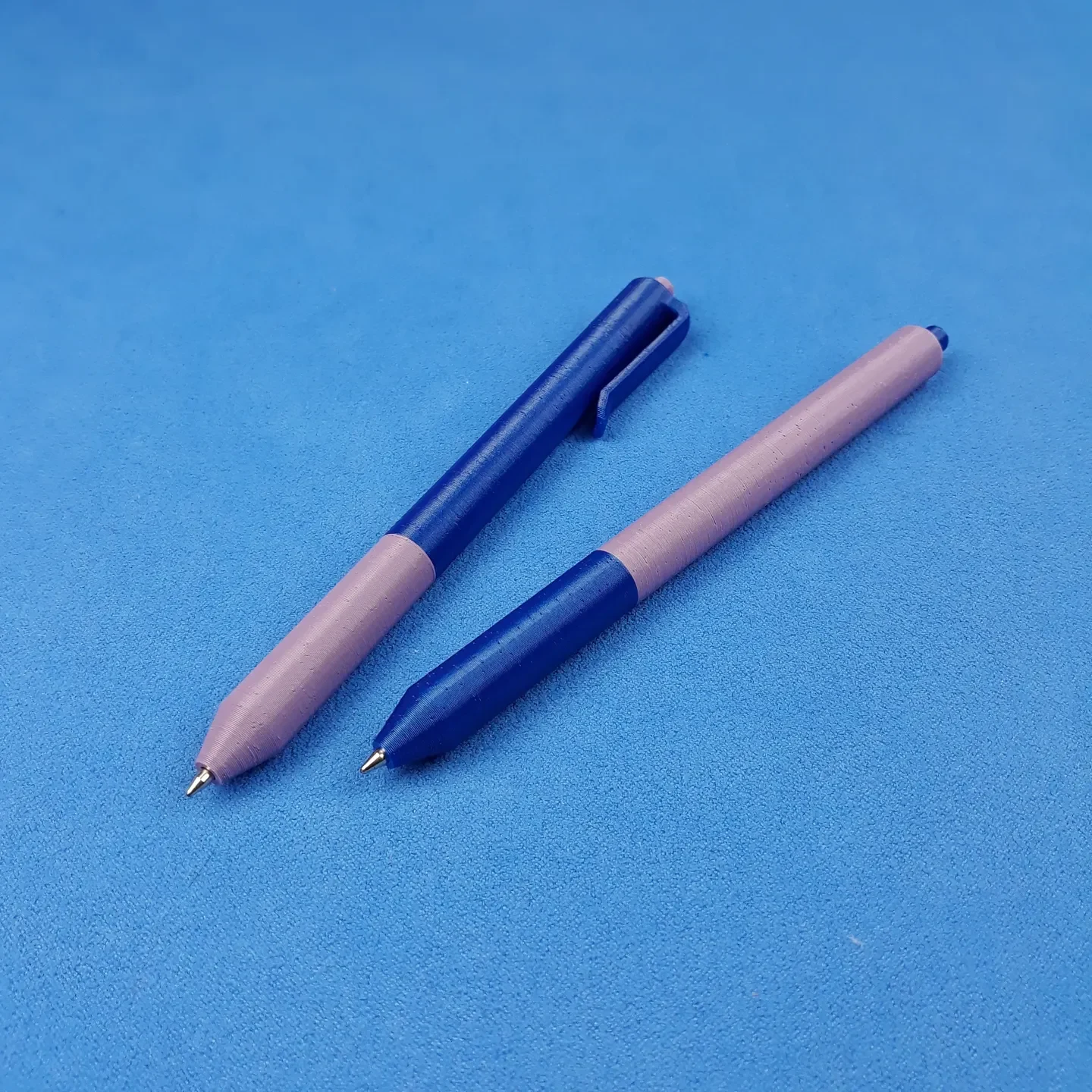

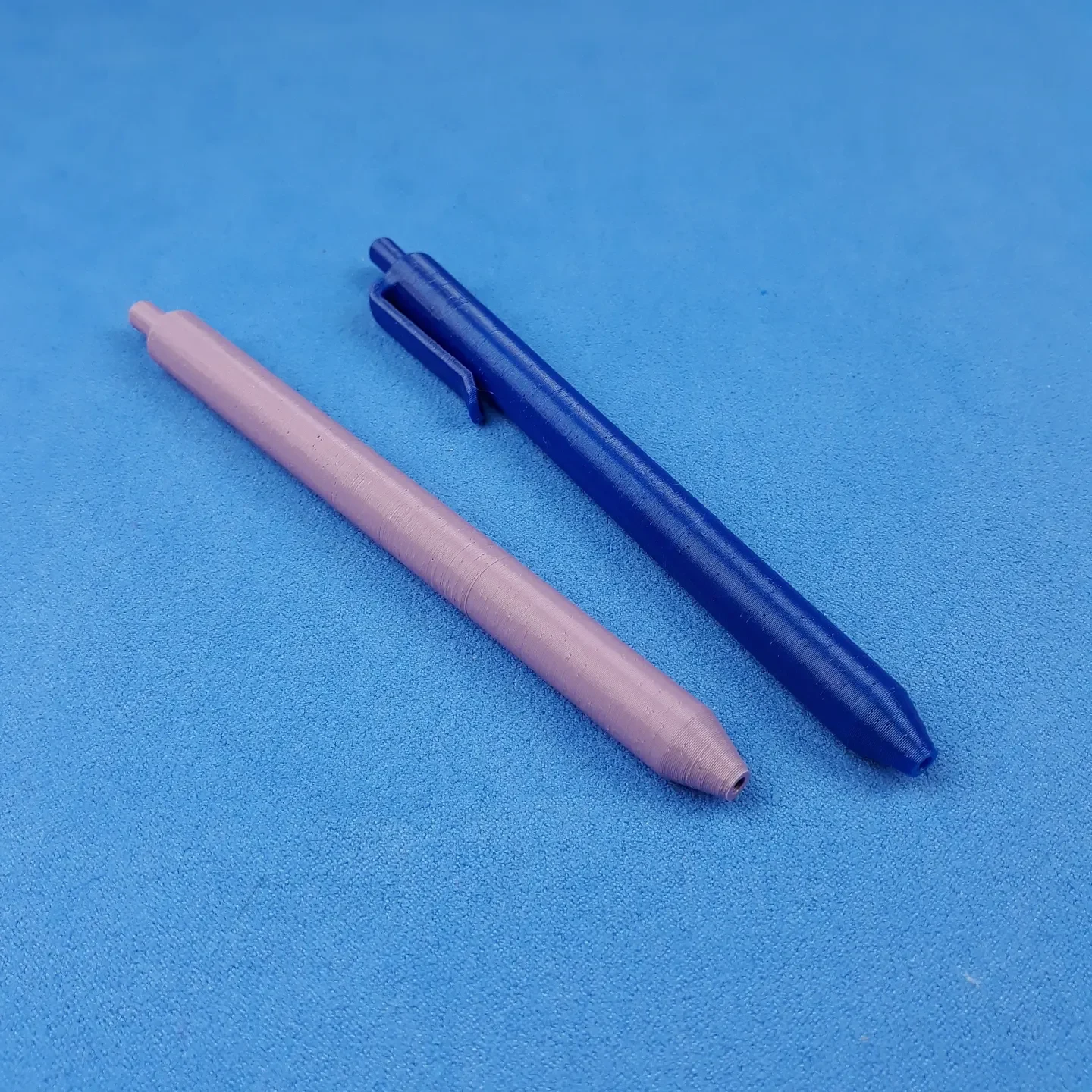

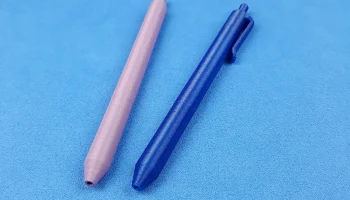

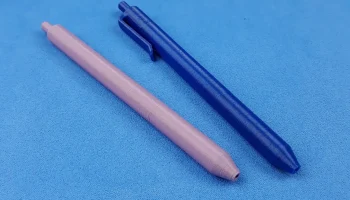

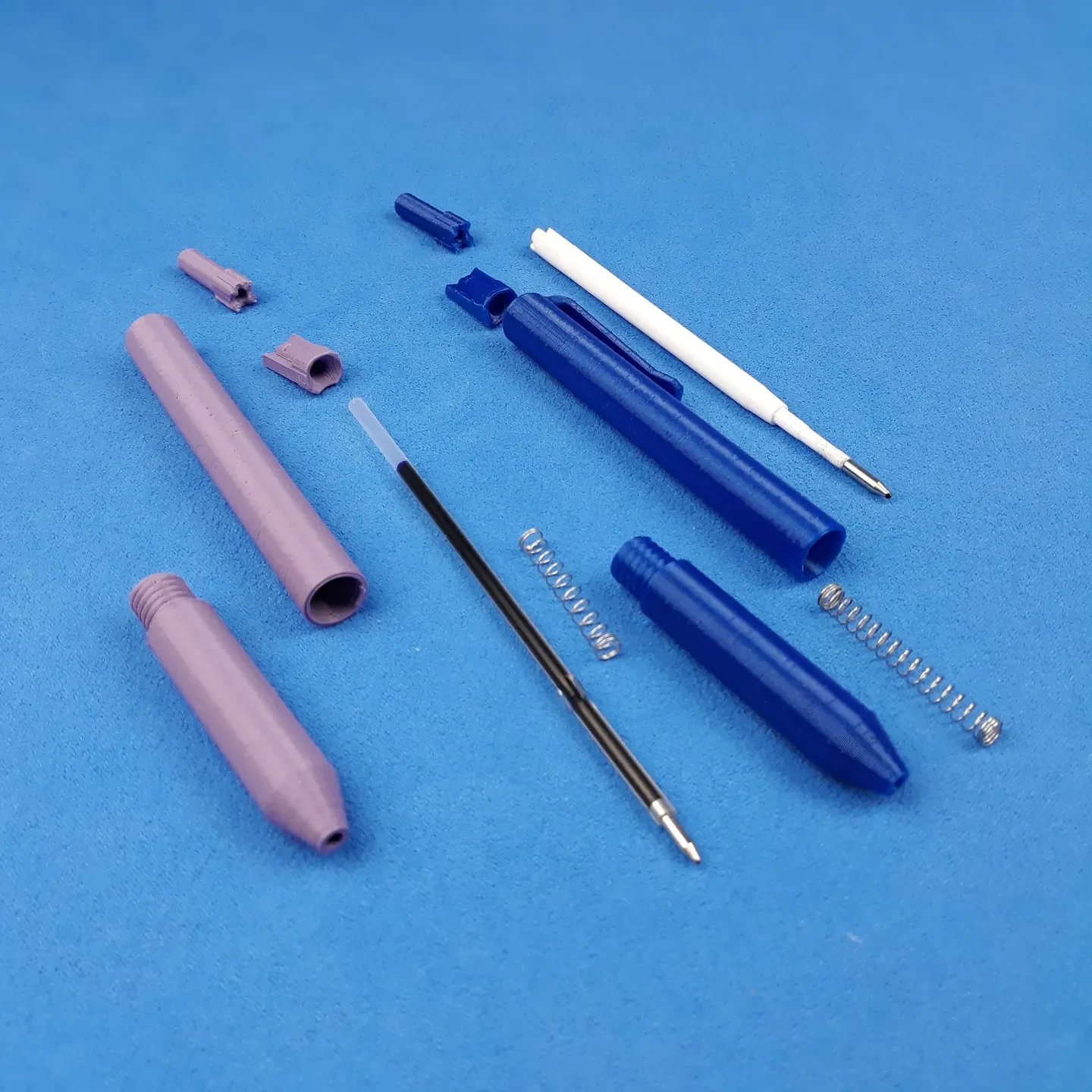

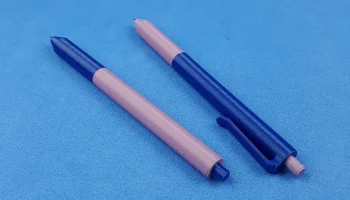

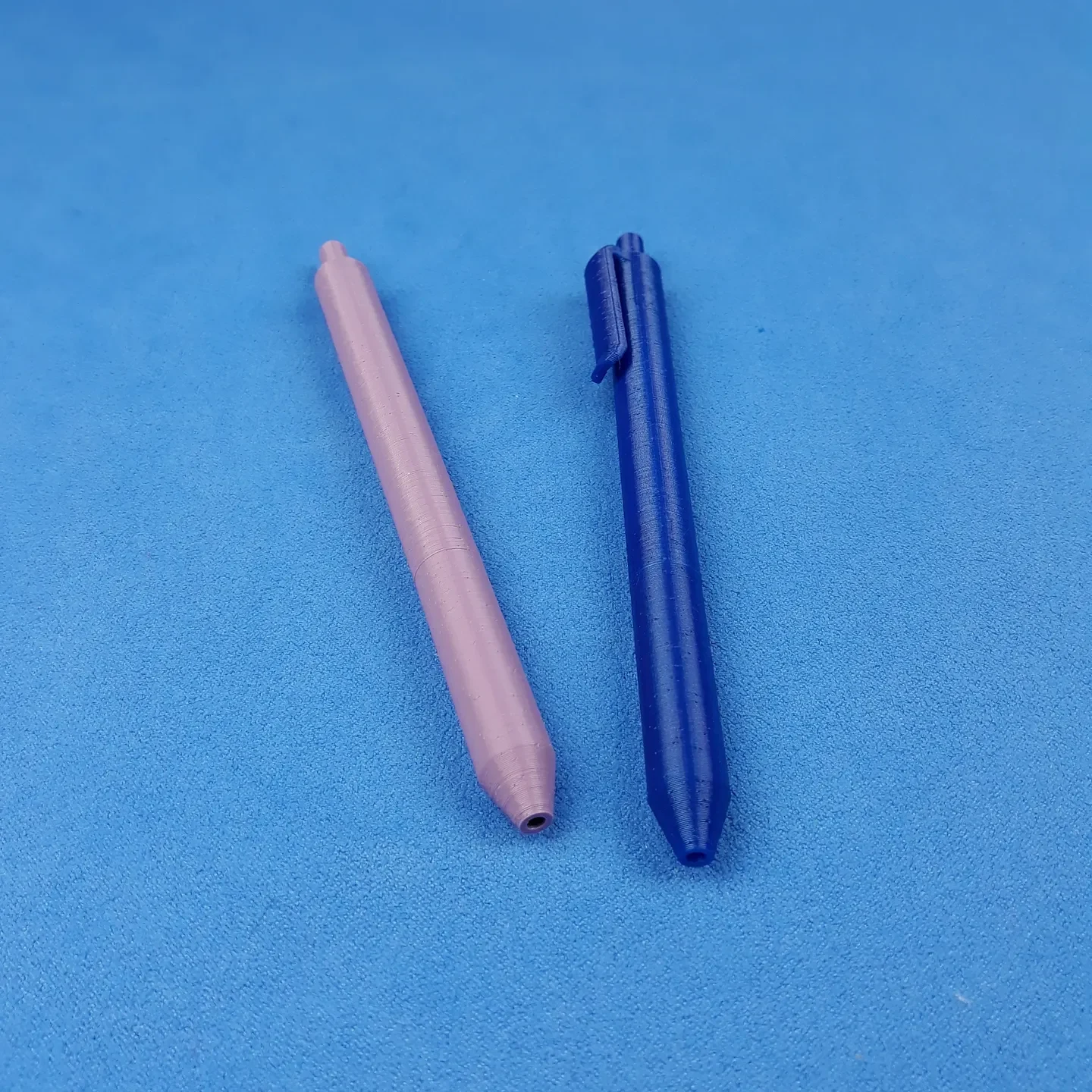

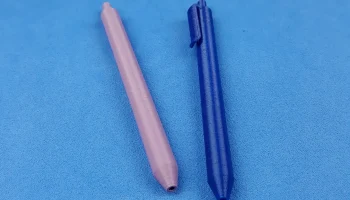

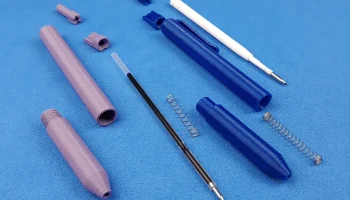

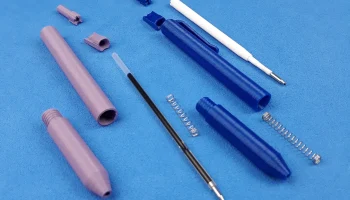

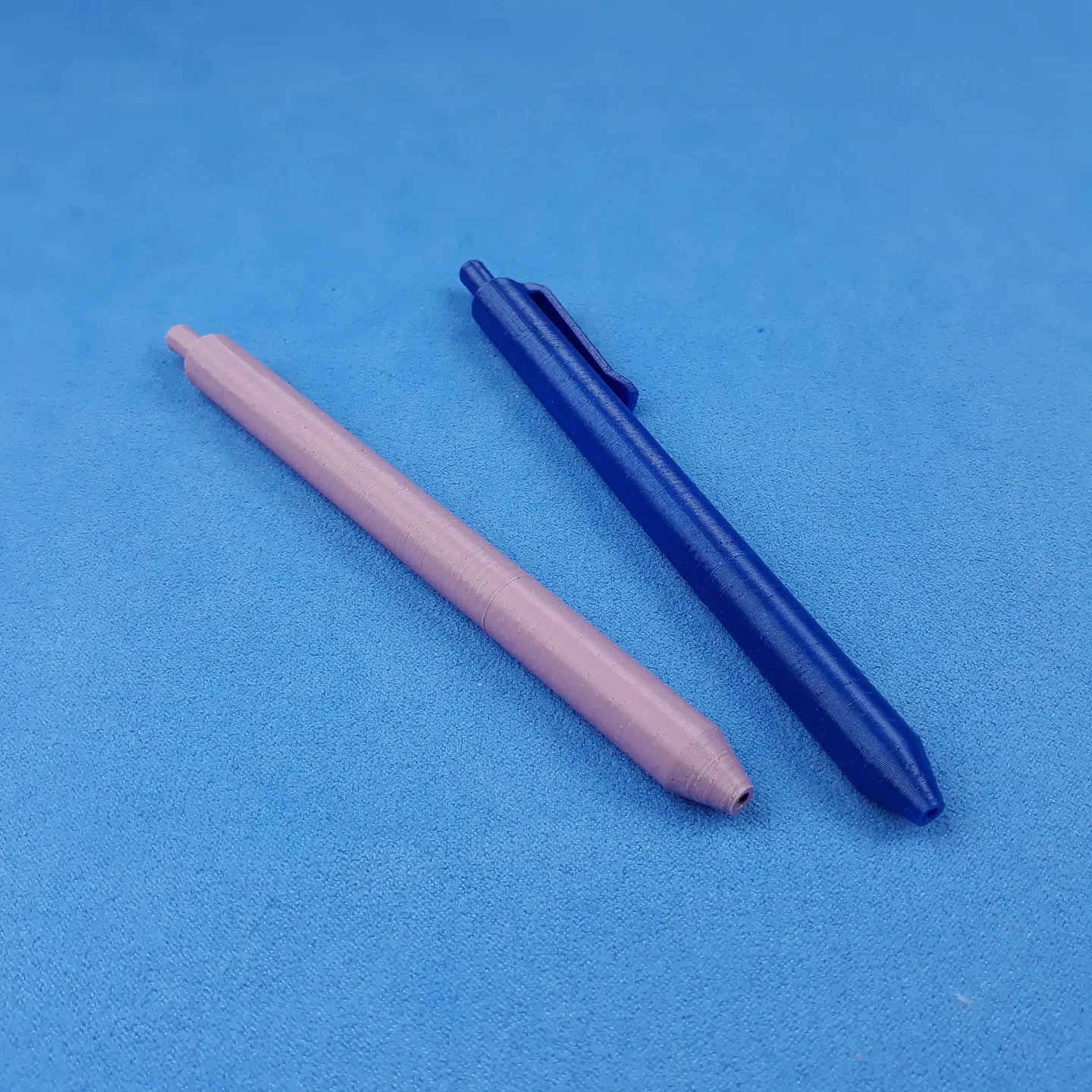

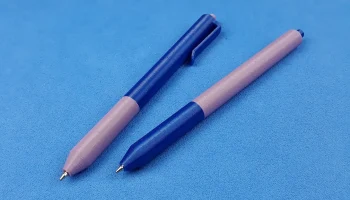

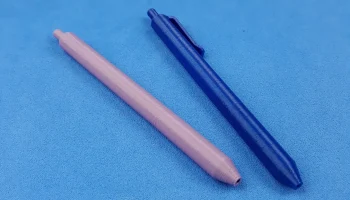

В итоге все получилось и я этому очень рад. Все компоненты (цилиндр, наконечник, поршень и кулачок) можно распечатать на 3D-принтере и работают вместе должным образом. На данный момент я сделал 2 простых цилиндрических варианта, с зажимом и без него.
Мне было интересно, как поделиться этим с другими, но когда PrusaPrinters придумали этот конкурс, бороться было не с чем.
Поэтому для меня большая честь приветствовать этот умный механизм в мире 3D-печати.

Проверенные заправки, часто используемые:
1/ стержень G2 большой емкости (длина 98 мм)
2/ простой узкий (длина 107 мм)

Печать:
Пожалуйста, посмотрите файл 3mf. Все, что вы в нем видите, имеет свою причину (особенно ориентация на печать). Я использую brim, чтобы распечатать все наверняка, но, возможно, это и не обязательно.
Все испытания проводились с использованием PLA.

Сборка:

1/ отклеить поля

2/ немного очистите края и кончики поршня (только ногтем)

3/ вставьте поршень и кулачок до упора в цилиндр.

4/ вставьте стержень ручки с пружиной в кончик ручки.

5/ соединить наконечник ручки с корпусом (в первый раз резьба затянута)

6/ при первых щелчках детали немного стачиваются и все готово ;)
