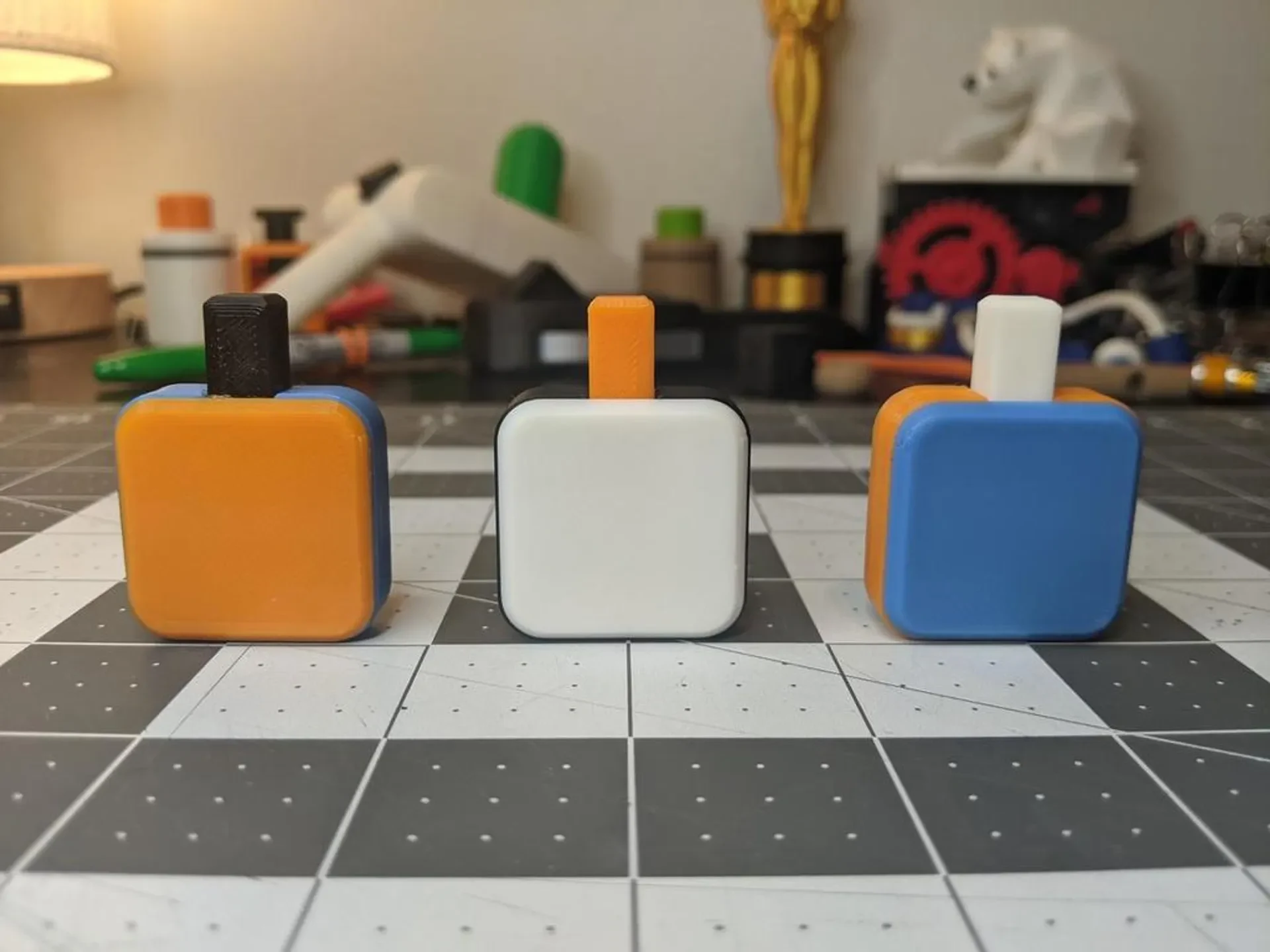

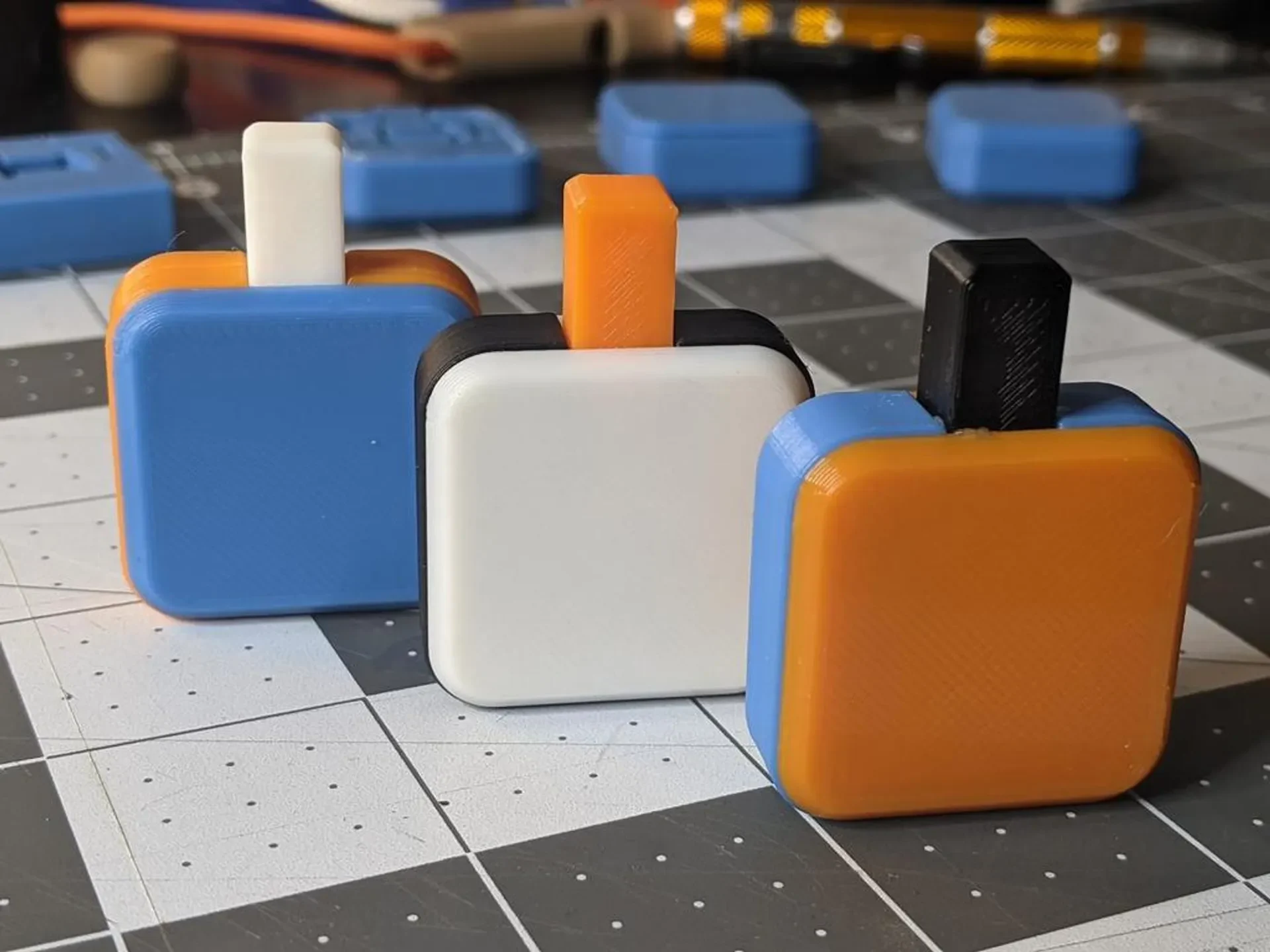

Механический переключатель Fidget Click

Это громко! Щелкает! Это раздражает и так здорово! Его даже сложно распечатать и собрать!

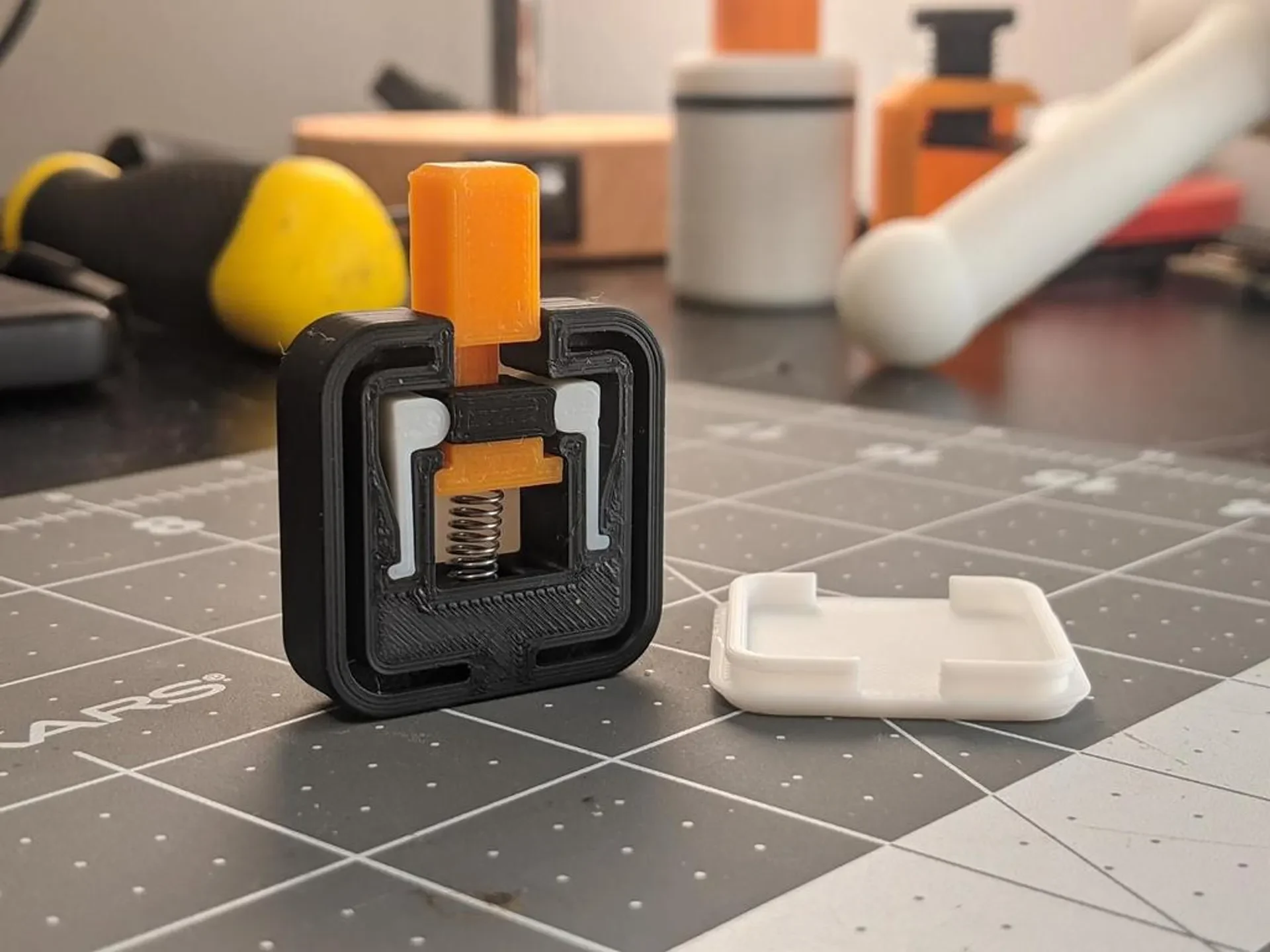

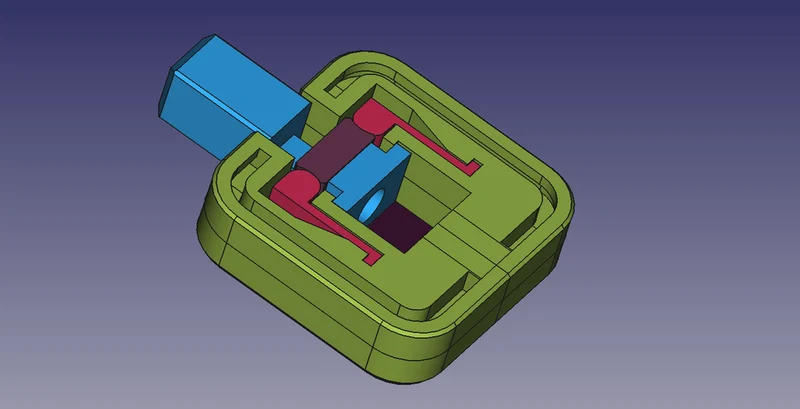

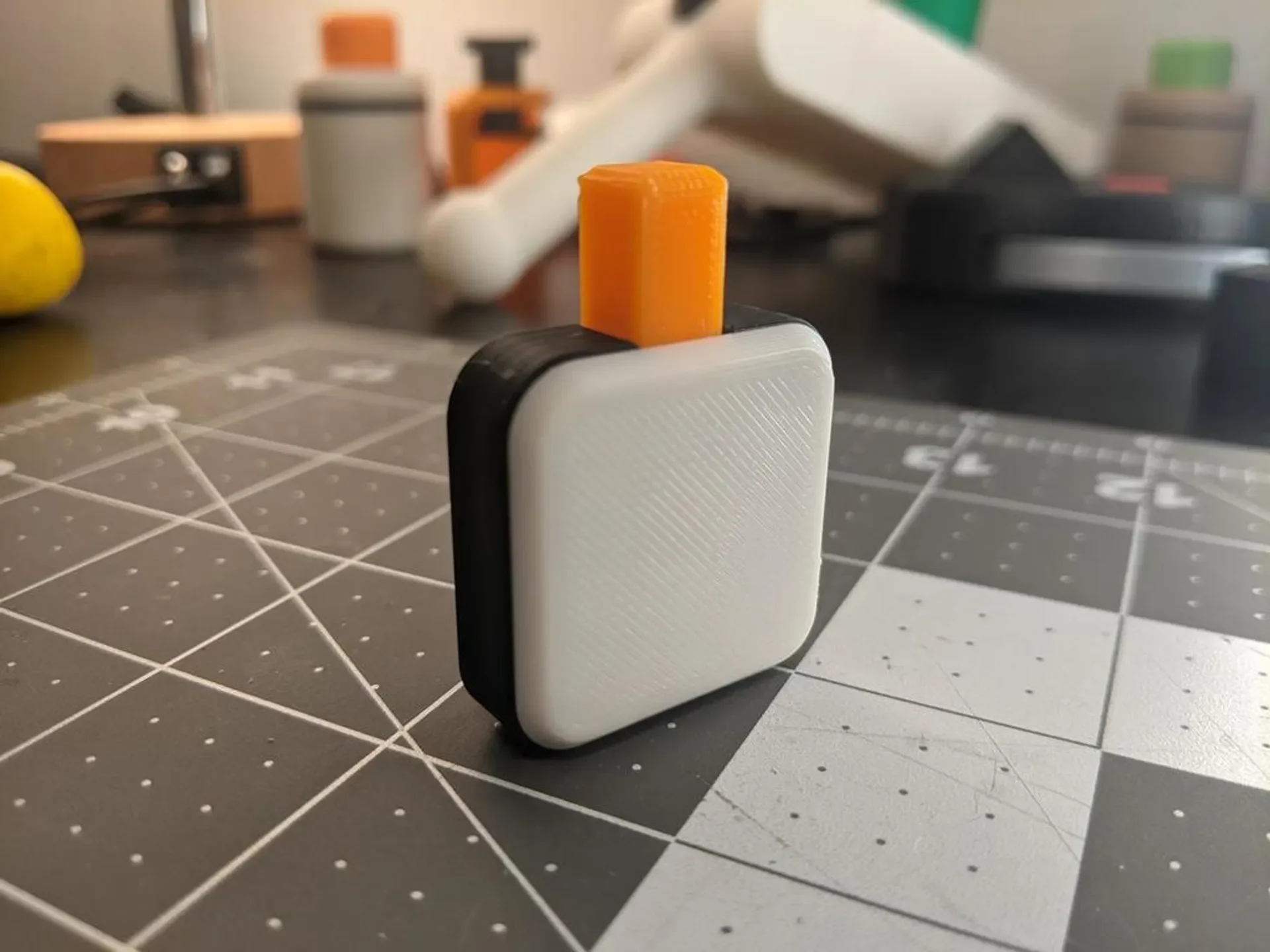

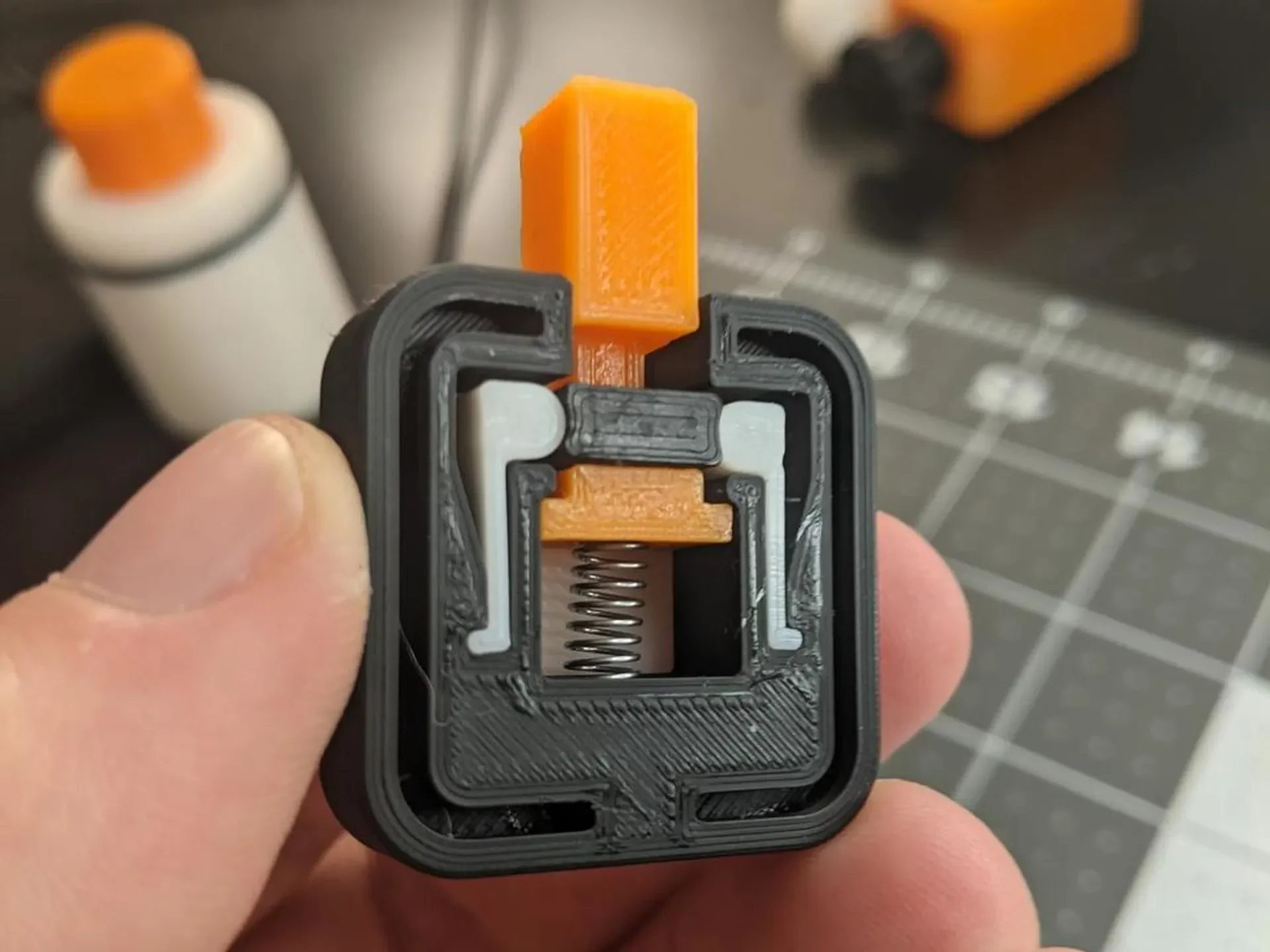

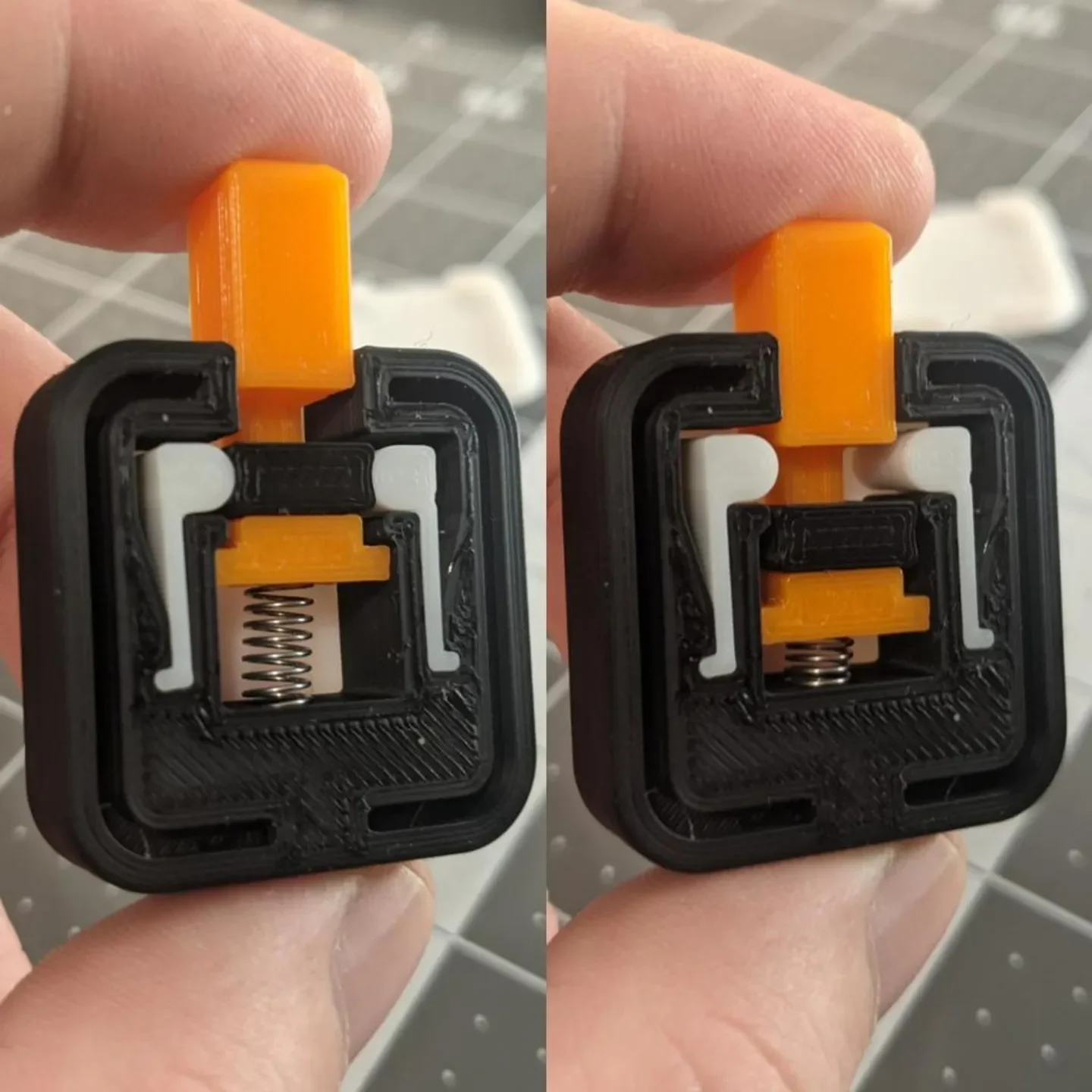

Эта маленькая игрушка-непоседа функционирует как механический переключатель на клавиатуре. При нажатии и отпускании он издает слышимый и тактильный щелчок. У переключателя нет электрических контактов: его единственная цель — доставлять удовольствие и издавать шум.

Принт состоит из 7 печатных частей и 1 пружины для ручки. Для сборки потребуется молоток и брусок или тряпка для защиты отпечатка.

⚠ Внимание, горячая штучка! Эт�� сложный принт. Этот принт состоит из небольших кусочков. Они имеют ограниченный контакт с поверхностью, но требуют точности размеров. Скорость потока должна быть почти идеальной, и вам необходимо идеальное прилегание слоя. Кроме того, если у вашего принтера есть слоновья нога, забудьте о его печати.

Металлические пружины

Для переключателя-непосы требуется одна металлическая пружина от обычной выдвижной шариковой ручки.

Диаметр: менее 4,8 мм
Длина в несжатом состоянии: не менее 18 мм.
Длина в сжатом виде: не более 8 мм.
Сила сжатия: чем жестче, тем лучше

Пружина должна обеспечивать достаточную силу, чтобы преодолевать пластиковые боковые пружины. Более жесткая пружина работает лучше и издает более громкий щелчок. Я не могу описать, сколько силы требуется, но это не так уж и много.

Печать

Рекомендуемые настройки:

Сопло: 0,4 мм
Высота слоя: 0,2 мм
Заполнение: не менее 15%
Вертикальные оболочки: 2 или более
Верхний/нижний слои: 4
Поддерживает: Нет
Материал: протестирован PLA.

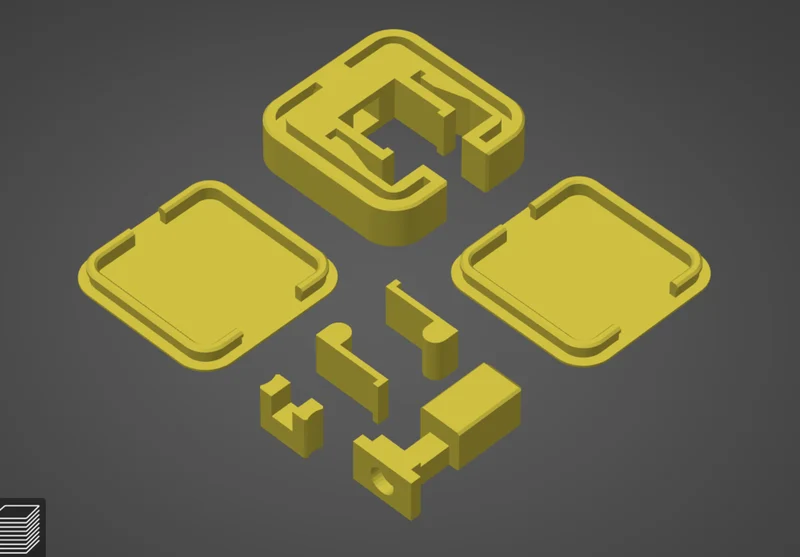

Вам нужно будет распечатать следующее:

2x торцевые заглушки
2x боковые пружины
1x тело
1x кнопка
1x слайдер

На одной из фотографий показана правильная ориентация деталей. Боковые пружины должны печатать стоя для обеспечения точности размеров.

Точность размеров важна, поэтому проверьте свой принтер. Убедитесь, что ваши ремни натянуты и натянуты. Откалибруйте свои электронные шаги для выбранной вами нити накаливания. Сокращение скорости потока очень помогает. Замена насадки — всегда отличная идея.

В принте также есть 4 штуки с небольшими следами кровати. Я рекомендую использовать клей-карандаш или другие клеящие вещества (лак для волос, MagiGoo, Bed Weld и т. д.). Поля использовать не рекомендуется: оставшиеся поля мешают движению. Тем не менее, поля могут подойти и для стационарных торцевых крышек. Печать деталей по отдельности также помогает.

Удачи!

Сборка

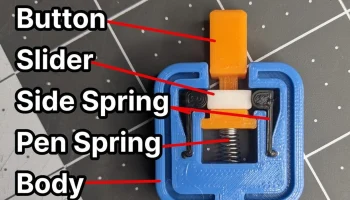

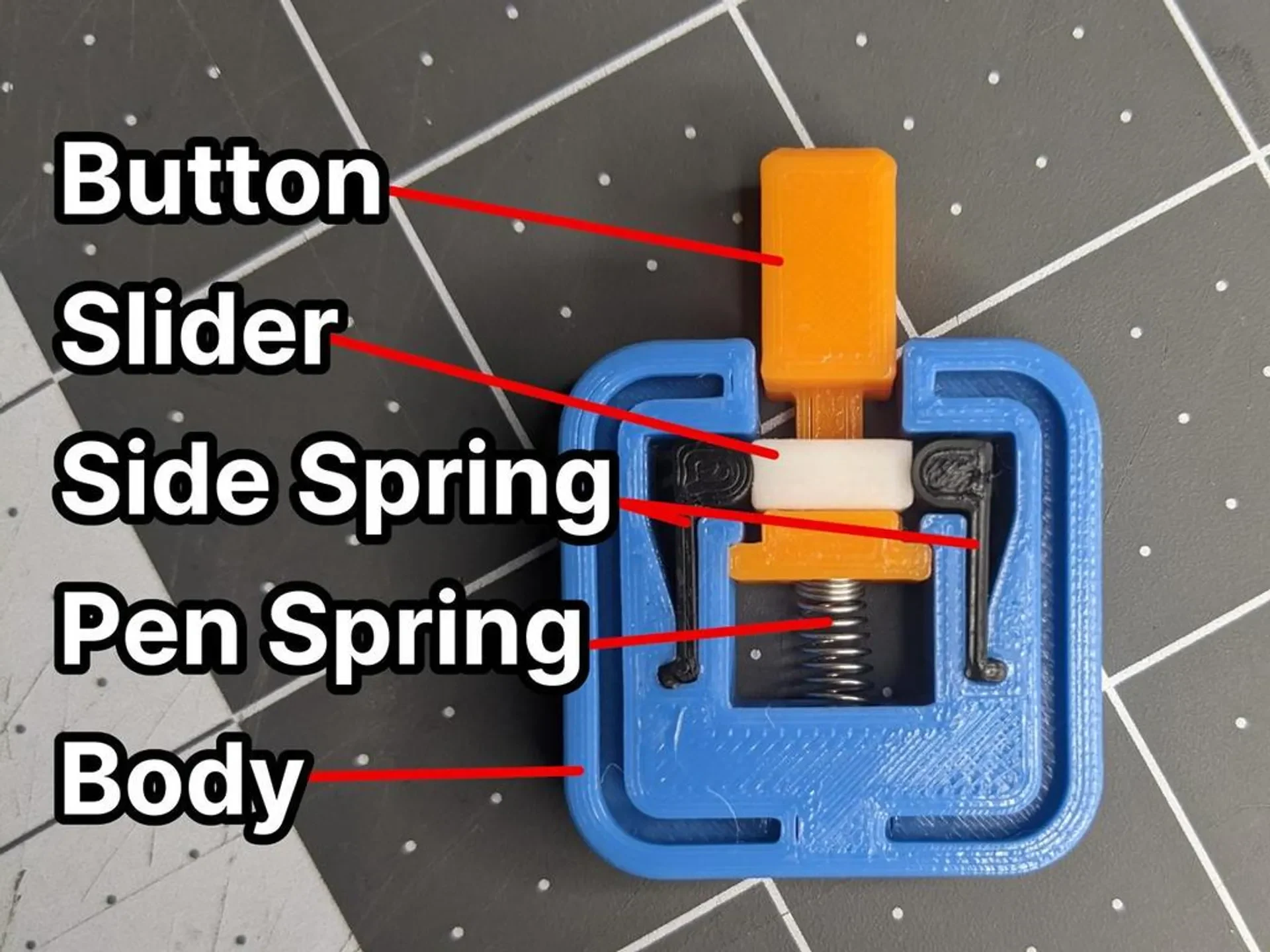

Обратитесь к изображениям выше для получения правильной терминологии и ориентации. Вам нужно будет забить торцевые крышки. Обязательно подложите тряпку или деревянный брусок между молотком и отпечатком, чтобы предотвратить повреждение поверхности.

Вставьте обе боковые пружины в пазы корпуса. Посадка будет плотной, но не используйте молоток.
Забейте одну торцевую крышку молотком в корпус. Продвигайтесь по краю. Не пытайтесь сбить все одним ударом.
Поместите ползунок в корпус между двумя боковыми пружинами.
Вставьте пружину ручки в отверстие в кнопке.
Вставьте пружину пера в корпус, одновременно вдвинув кнопку в ползунок.
Тестируйте и корректируйте действие. Прижмите торцевую крышку к корпусу, чтобы удерживать другие части. Нажмите и убедитесь, что движение правильное. Советы по настройке см. ниже.
Вбейте молотком другую торцевую крышку в корпус.
Настройка действия

Может быть сложно обеспечить надежную работу переключателя. Вот несколько советов, которые помогут вам:

Ползунок должен иметь возможность двигаться без сопротивления.
Ползунок должен защелкнуться между боковыми пружинами только силой пружины ручки.
Если боковые пружины расположены слишком близко к ползуну, отшлифуйте их кончики. Обязательно сохраняйте круглую форму. Не шлифуйте боковые стороны слайдера!
Никакой слоновьей ноги! Если таковой имеется, вам необходимо его удалить.
Если вам кажется, что отпечаток имеет проблемы с размером, уменьшите скорость потока. Большинство нитей работали нормально, в то время как другим требовалось сокращение на 5-10%.

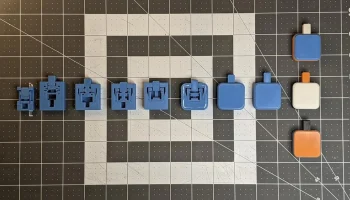

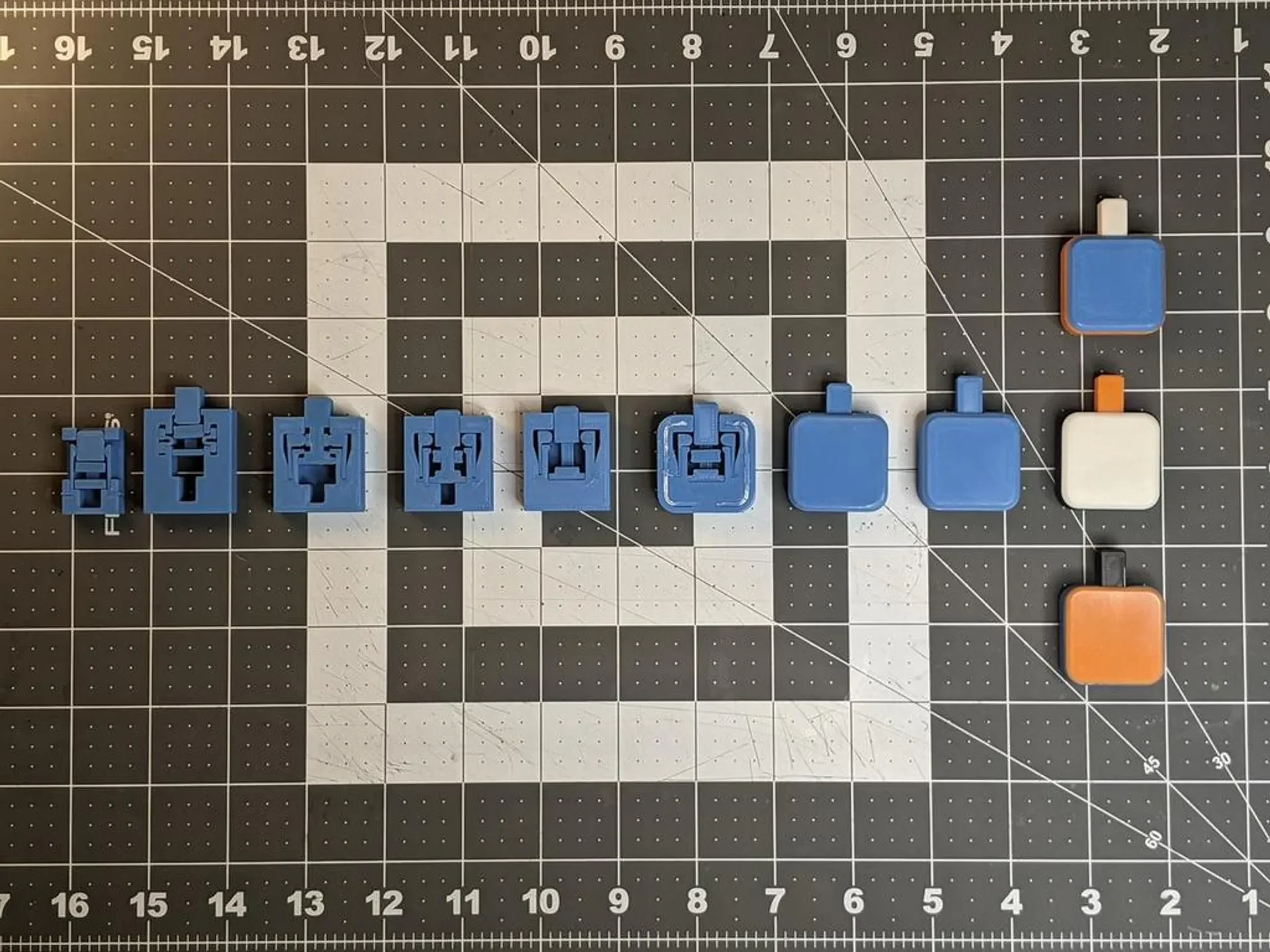

У меня были проблемы со смешиванием деталей, напечатанных на разных принтерах. Прежде чем приступать к созданию сложной цветовой схемы, рассмотрите возможность печати и усовершенствования переключателя из одной нити.
Масло сделает действие более плавным. Но это не исправит механизм, который не работает.
