BTT Octopus для монтажа на DIN-рейку с возможностью устан..

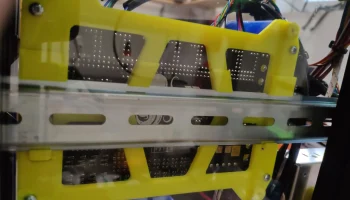

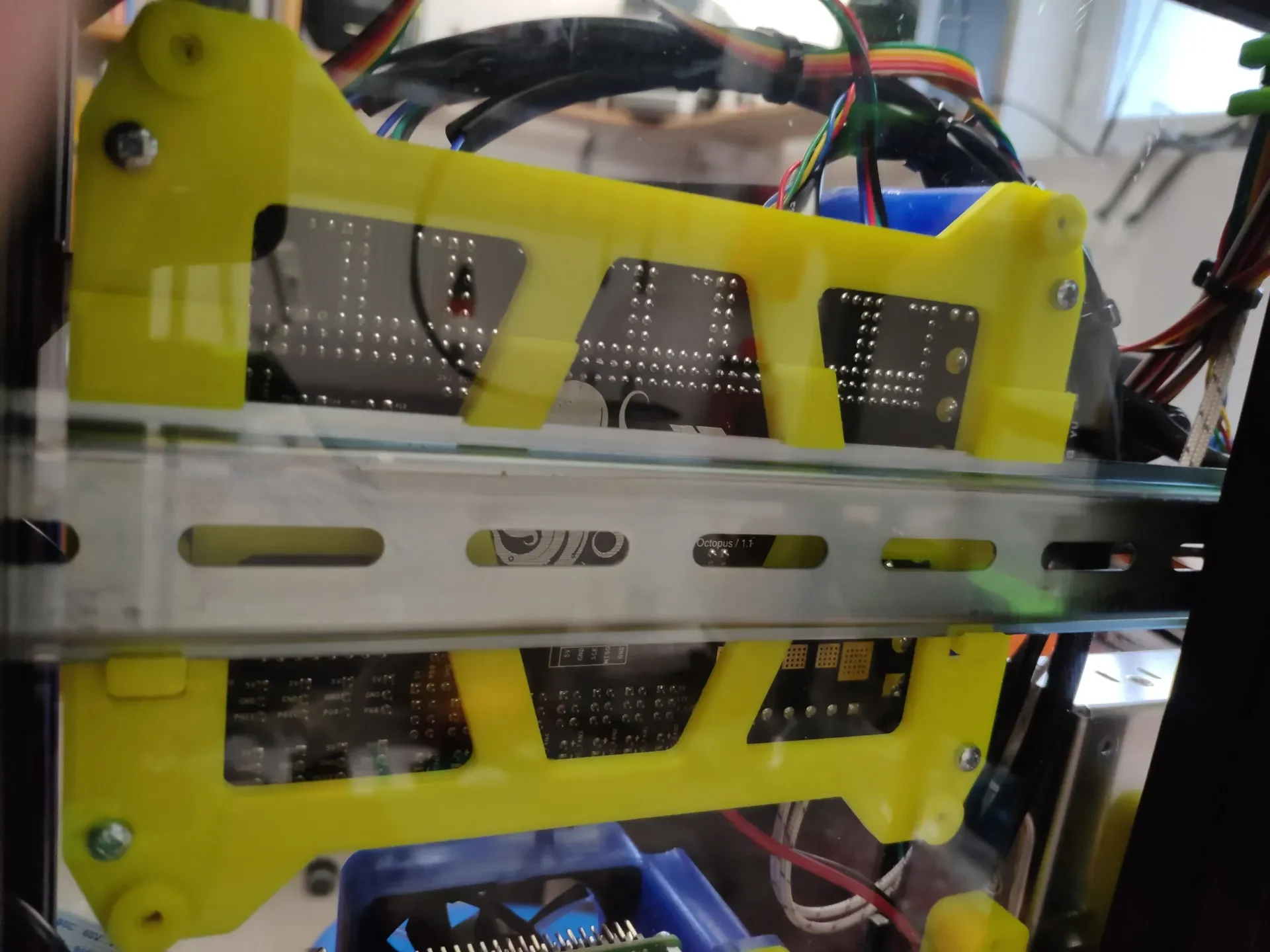

Крепление платы BigTreeTech Octopus V1.1 с помощью DIN-рейки.
Варианты для вентиляторов диаметром 92 мм и 120 мм.

Печатает без подставок.

Напечатано из PETG при высоте слоя 0,2 мм.

Я устанавливаю Octopus на латунные стойки M3. Крепления вентиляторов предназначены для тепловых вставок M3.

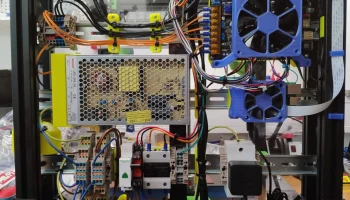

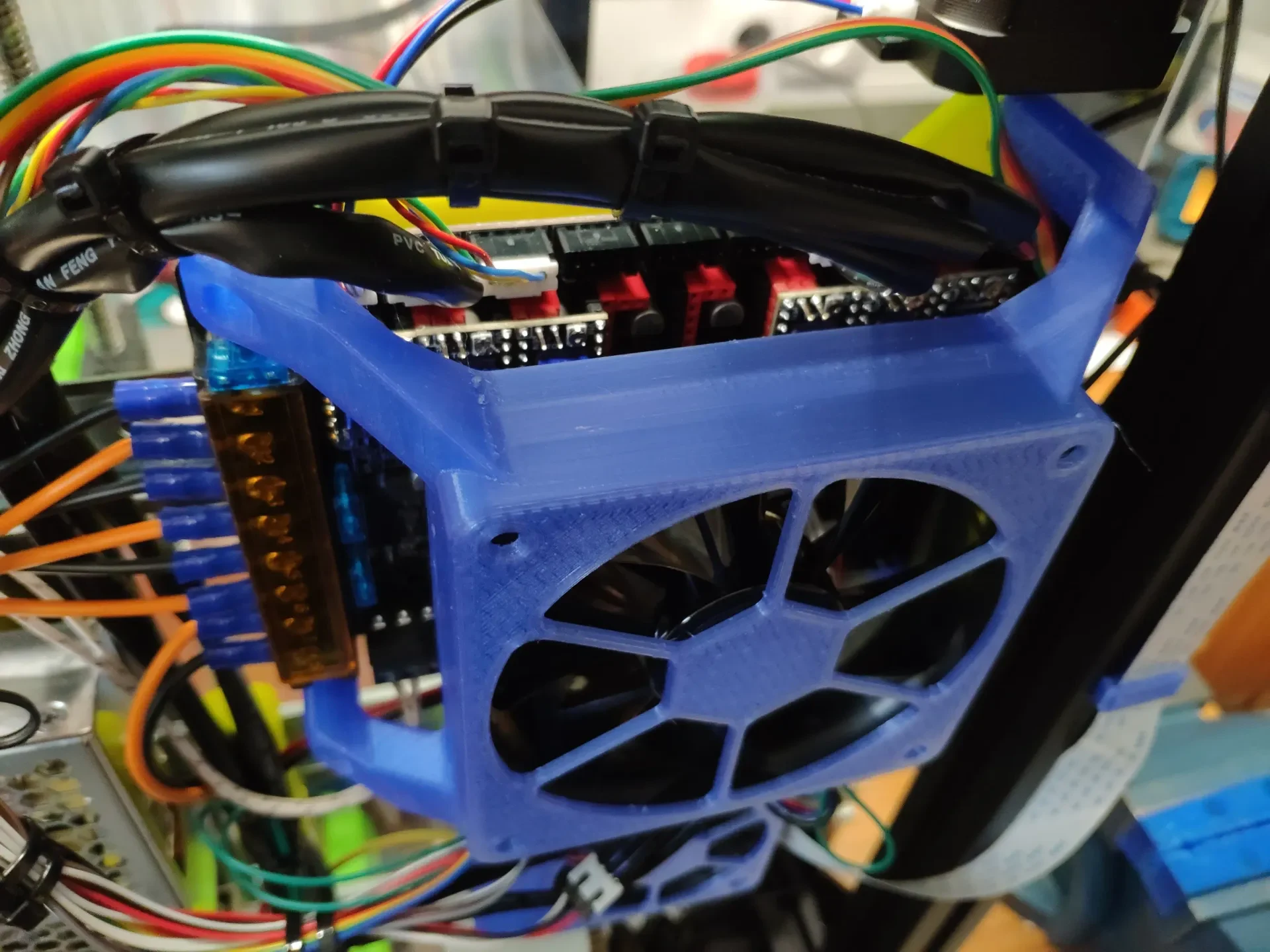

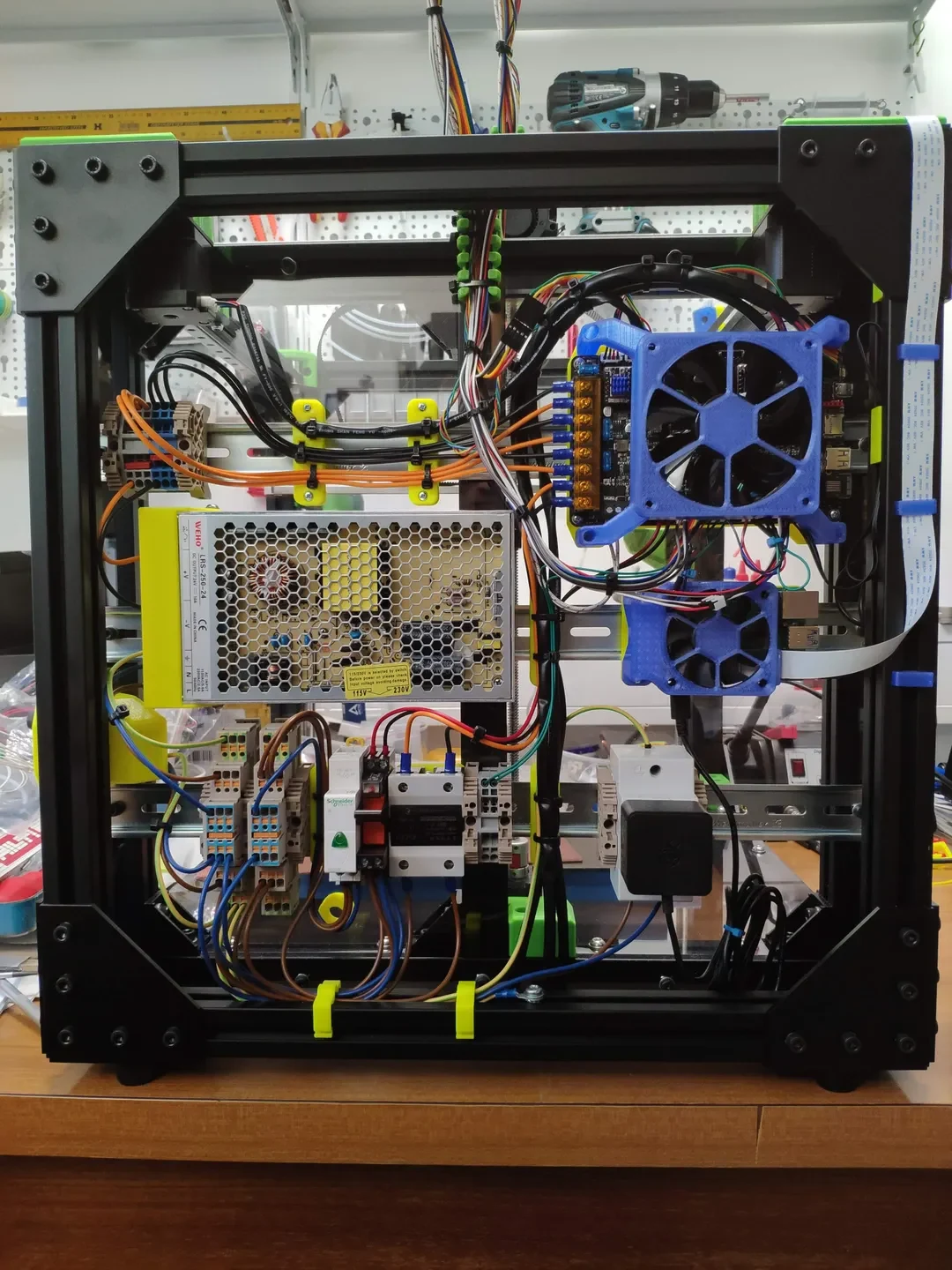

Крепления вентилятора имеют зажимы, удерживающие вентилятор на месте. Я не использовал винты для вентилятора. На фото крепление вентилятора — версия диаметром 92 мм. Крепление 120-мм вентилятора не тестировалось.

Крепление на DIN-рейку основано на зажиме Voron для DIN-рейки. (https://github.com/VoronDesign/Voron-2/blob/Voron2.4/STLs/VORON2.4/Electronics_Compartment/DIN_Brackets/pcb_din_clip_x3.stl)

Необходимое оборудование:

Болты М3 для Спрута, 8х М3х6 мм
Стойки для печатных плат латунь, 4x M3x10 мм
Нагревательные вставки М3 для крепления вентилятора, 4 шт.
Болты М3 для крепления вентилятора, 4х М3х6 мм
