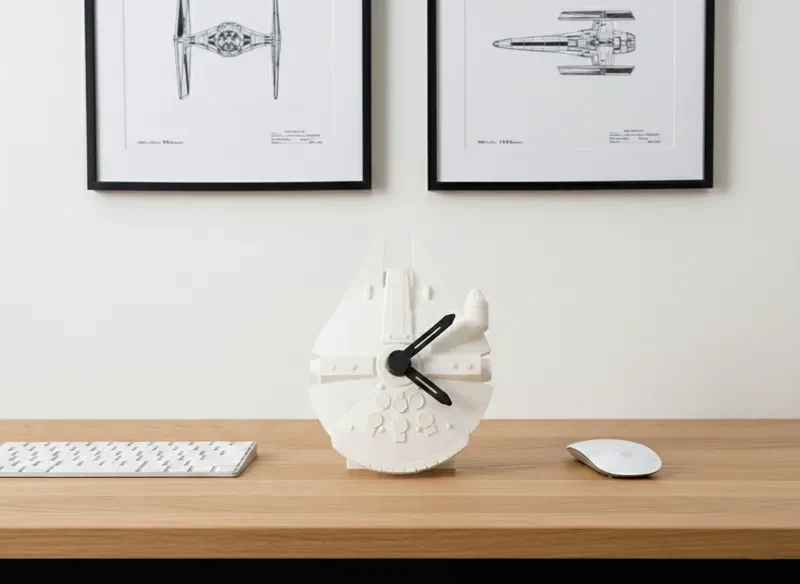

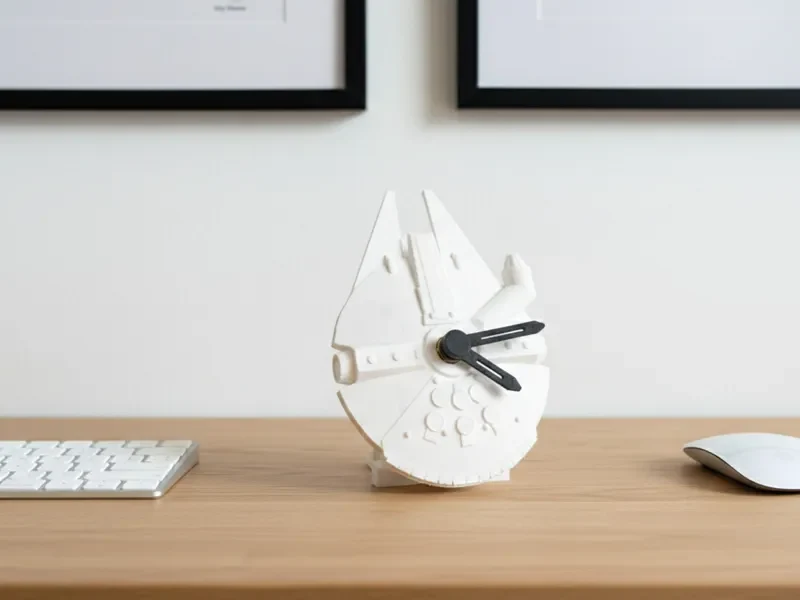

Настольные часы Falcon Dock

Эти часы специально разработаны для комплекта компонентов лабораторных часов Bambu.

Сборка без инструментов: конструкция, состоящая из трех частей (главный диск управления, задняя крышка с резьбой и док-станция), легко защелкивается и привинчивается друг к другу — клей или дополнительное оборудование не требуются.

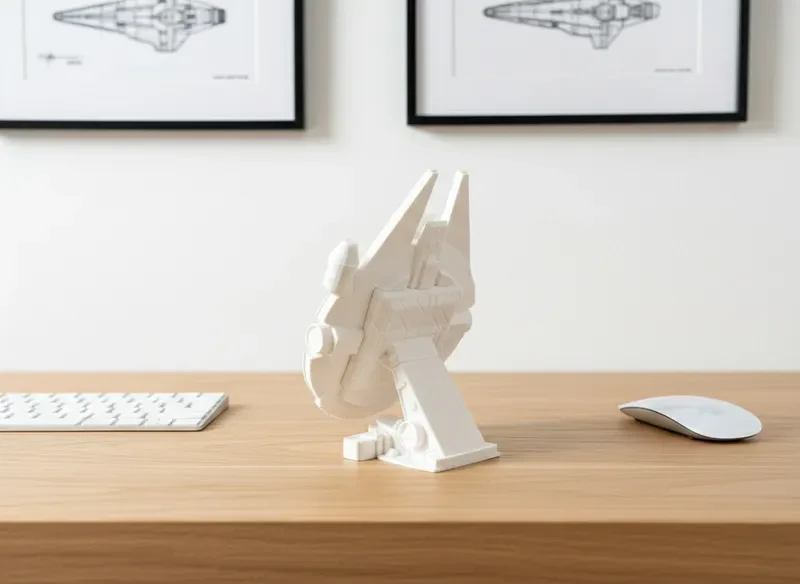

Встроенная док-система. Задняя крышка служит мостовым соединением с специальной настольной подставкой.

Чистая эстетика: все точки крепления скрыты внутри док-станции, что позволяет сохранить аккуратный вид.

Комплект компонентов часов 011 от Bambu Lab (стоимость комплекта составляет около 10 евро + 10 евро за доставку). Его можно найти здесь: https://eu.store.bambulab.com/products/lock-comComponents-kit-011?id=41823200215176&modelId=134036.

Купите аналогичный (тот же) товар примерно за ПОЛОВИНУ ЦЕНЫ и СТОИМОСТЬ ДОСТАВКИ около 2€ здесь (партнерская ссылка): https://s.click.aliexpress.com/e/_c3nHDlr9

ВРЕМЯ ДОСТАВКИ от поставщика на Aliexpress (Китай) составит около 11 РАБОЧИХ дней.

Описание / Отказ от ответственности

Фанатское искусство: эти настольные часы созданы фанатами по мотивам «Тысячелетнего сокола» из вселенной «Звездных войн».

Интеллектуальная собственность: Все права на товарные знаки «Тысячелетний сокол» и «Звездные войны» принадлежат Lucasfilm Ltd./Disney. Данная модель не является официальным продуктом и не одобрена правообладателями.

Некоммерческое использование. Эта 3D-модель предназначена только для личного некоммерческого использования. Я не разрешаю продажу этого цифрового файла или любых физических отпечатков этого дизайна на какой-либо платформе.

Лицензия: Эта работа распространяется по лицензии Creative Commons — С указанием авторства — Некоммерческое использование — Без производных (CC BY-NC-ND).

Настройки 3D-печати (при печати с собственными настройками):

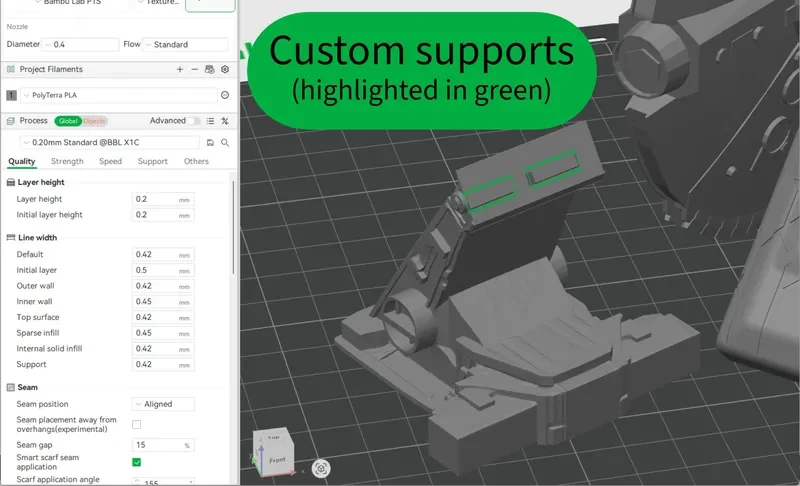

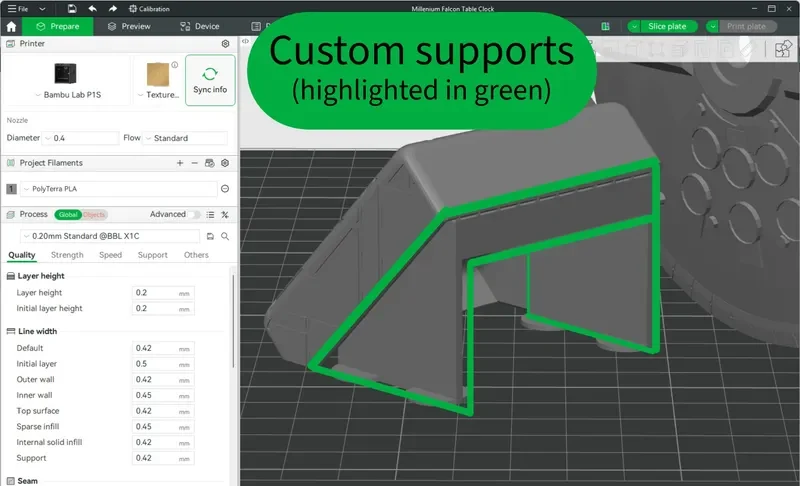

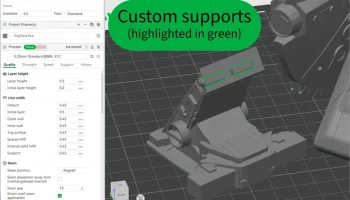

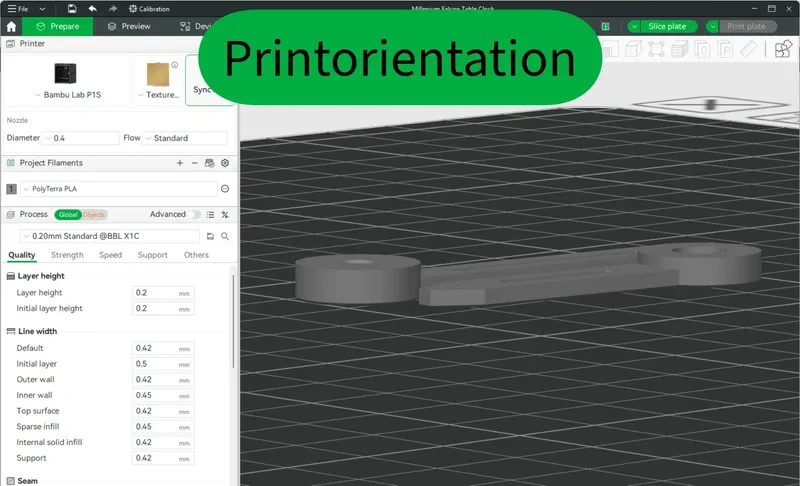

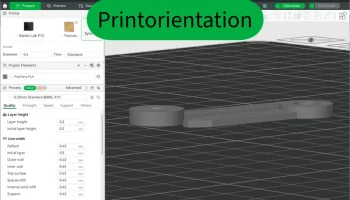

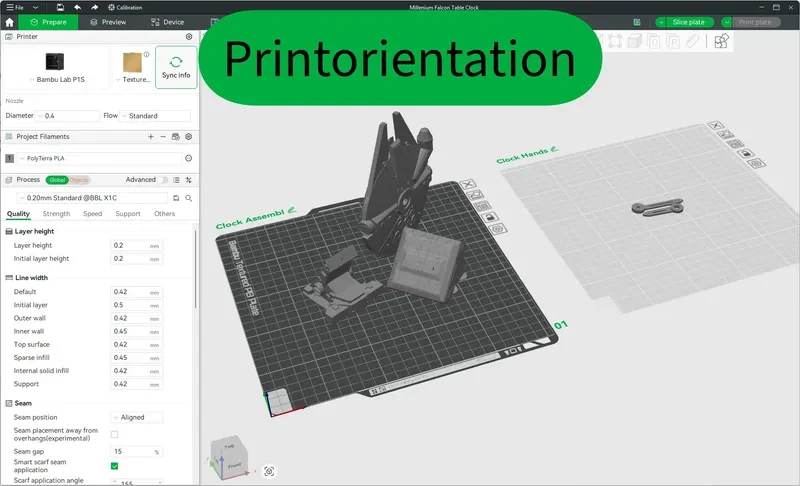

Задняя крышка и док-станция для настольной подставки имеют специальные опоры. Док-станция имеет опоры в полостях типа «ласточкин хвост» с зазором 0,2 мм (показано на GIF-изображении ниже справа). Под задней крышкой расположены опорные леса (показаны на GIF-изображении ниже слева). Распечатайте в рекомендуемой ориентации (см. снимки экрана слайсера). Распечатайте их с высотой слоя 0,2 мм (или дробной/кратной 0,2), иначе есть большая вероятность, что опоры не ослабнут, а сопрягаемые части «ласточкин хвост» не подойдут должным образом.

Печать с высотой слоя 0,2 мм,
Плоты: Нет
Брим: Нет

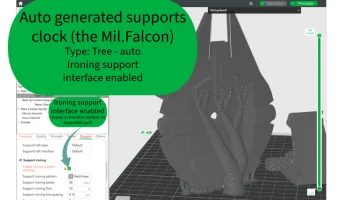

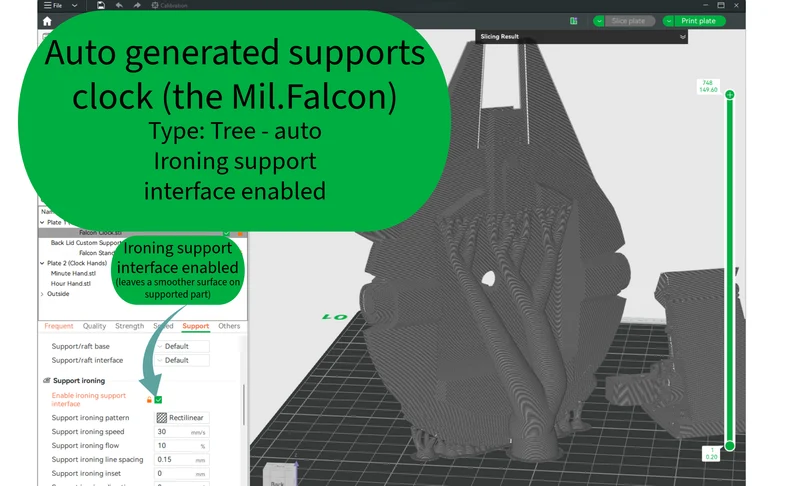

Поддерживает: Да — только на часах. Используйте органические опоры/подставки для деревьев на выступе полости часов — см. снимок экрана)
Заполнение: 5-15%
Периметры: 2 стенки на задней крышке и на часах, 4 стенки на доке (для большей прочности/склеивания слоев на женском «ласточкином хвосте»)
Сплошные слои: 4-5 нижних, 4-5 ��ерхних.
Если вы используете bambu studio или orca слайсер, желательно использовать файл .3mf (сгенерированный в bambu studio).
для достижения наилучших результатов. Я напечатал свой с этими настройками и с использованием нити Bambulab PLA Basic (зеленой).

Краткое руководство по сборке

Вставьте комплект лабораторных часов Bambu в основной корпус циферблата (показано на .gif 1).

Наденьте шайбу и гайку, но пока не затягивайте гайку полностью! (показано в .gif 1)

Выровняйте механизм часов так, чтобы его стороны были параллельны внутренним стенкам корпуса. Убедитесь, что новая батарея установлена в правильной ориентации (показано на рисунке 1).

Затяните гайку — вам могут понадобиться острогубцы (показано на рисунке 1).

Установите индикаторы минутной и часовой стрелок. Установите индикаторы, нажимая на стрелки большим пальцем с одной стороны и оказывая встречное давление, нажимая указательным пальцем на часовой механизм с другой стороны, т. е. сжимая их вместе. (показано в .gif 2)

Установите часы на текущее время (не показано)

Наденьте заднюю крышку на корпус циферблата (Faclon) на место. (показано в .gif 3)

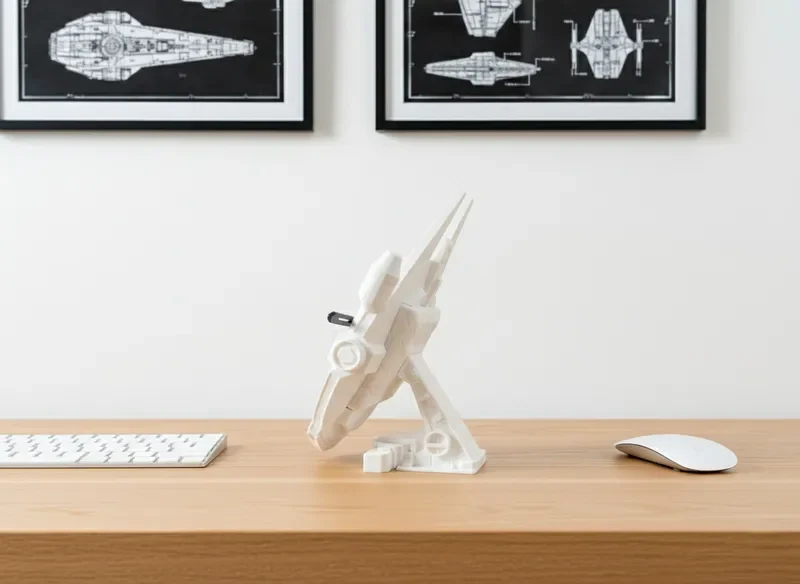

Закрепите сборку на док-станции настольной подставки, осторожно сдвинув вместе охватываемую и охватывающую части «ласточкин хвост». Когда они полностью собраны, должен раздаться легкий щелчок (показано на рисунке 4).

— закончил!
