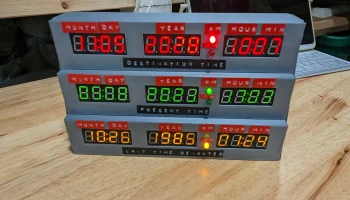

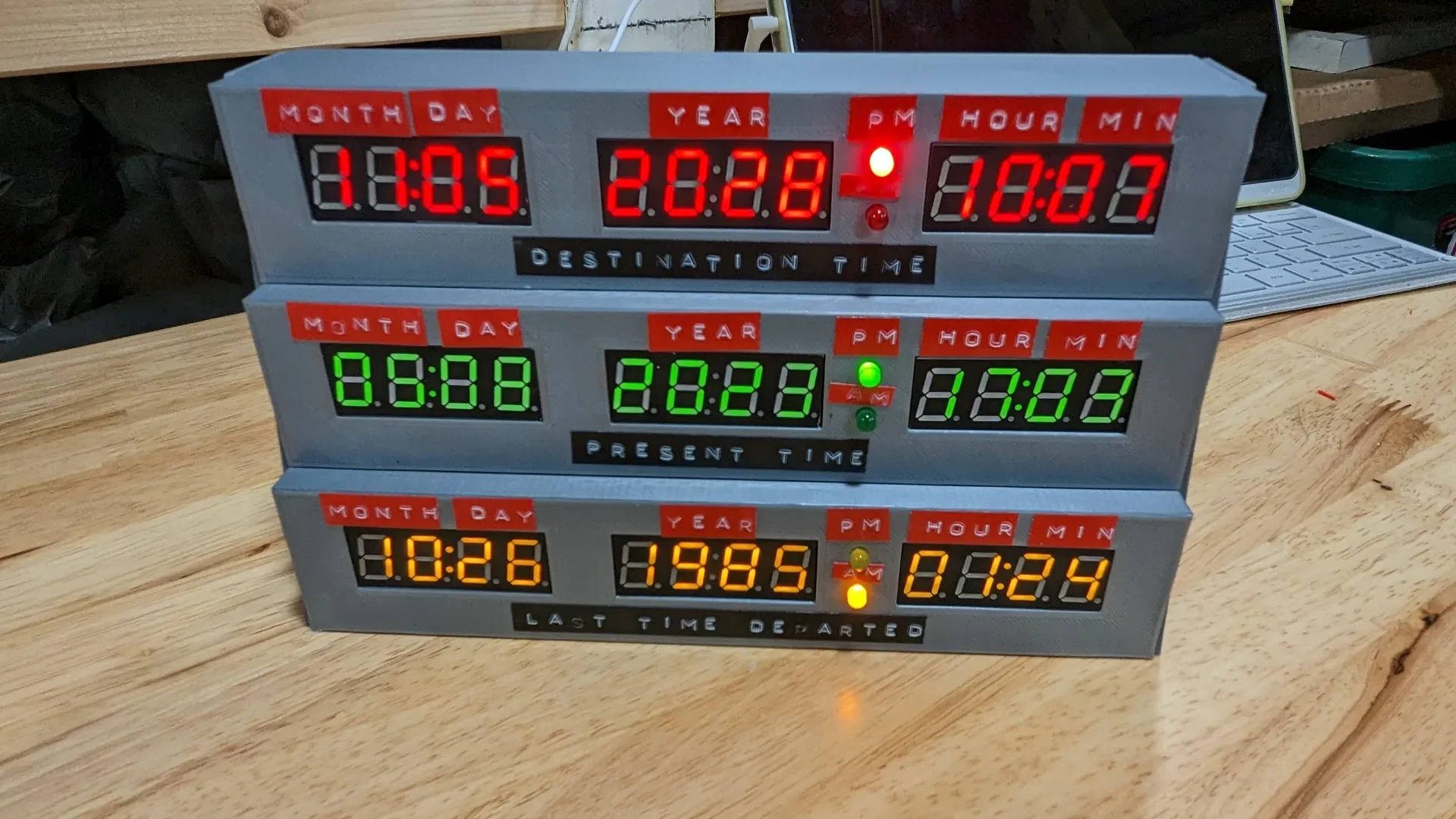

Часы "Назад в будущее" - Sound Module Remix - еще лучшая...
Очень понравилась эта модель, я хотел большего… ( Спасибо Jéjé l'ingé @Jejelinge_724355 )
Поэтому я добавил:
Звуковой модуль для воспроизведения звука знаменитых видеороликов

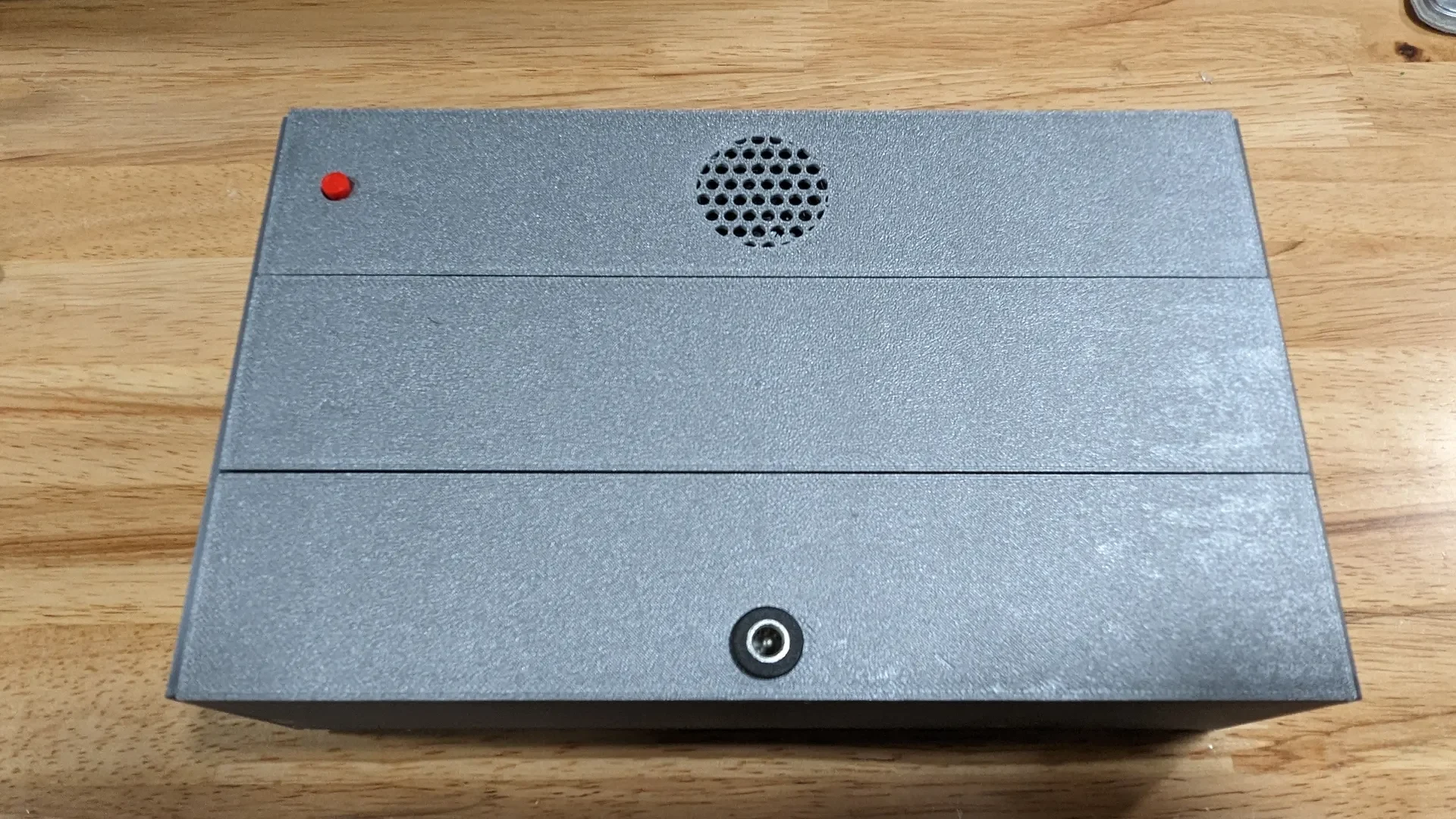

Заглушка для питания на задней стороне, а не на той стороне
Это предметы, которые я использовал для создания этого ремикса.

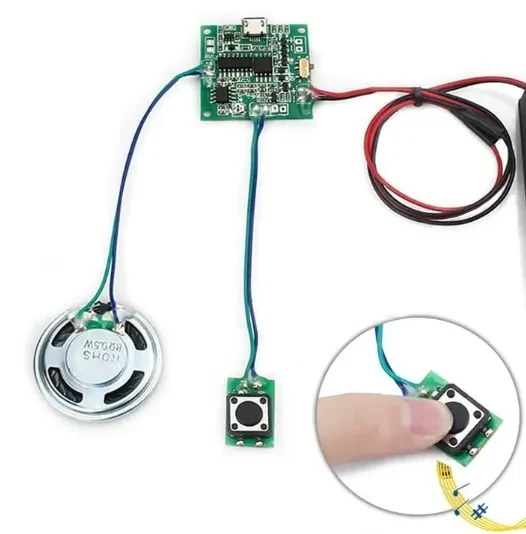

Звуковой модуль WayinTop. Кнопочное управление. Музыка. Голосовой плеер. Программируемый разговорный чип. Музыкальный 8 МБ, MP3, WAV, загружаемый через USB, с батарейным блоком AA + USB-кабелем для самостоятельной сборки.
https://www.amazon.com/WayinTop-Programmable-Downloadable-Christmas-Creative/dp/B07ZJH9DPF

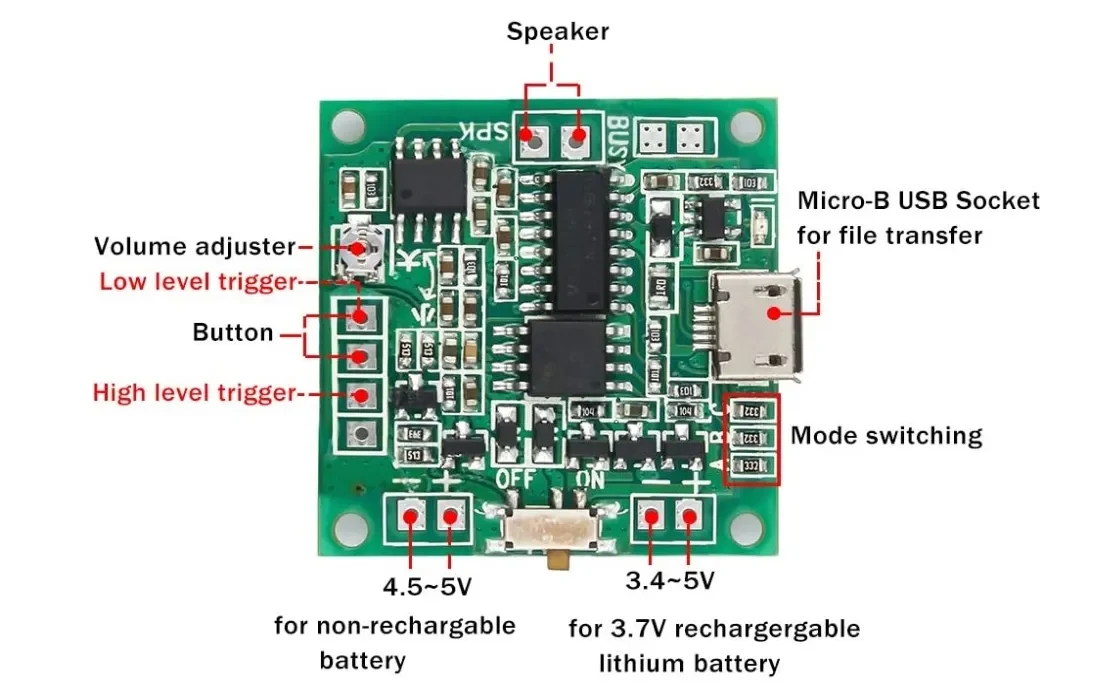

Я использовал цифровой контакт 2 для триггера высокого уровня, который был припаян к плате звукового модуля в положении триггера высокого уровня.
Я добавил землю к задней части переключателя, и она пошла на землю на ESP32 — требуется общее заземление между ESP32 и звуковым модулем.
ino-файл с изменениями доступен для скачивания здесь. Просто измените свой SSID и пароль.
Обязательно измените свой часовой пояс и в строке 158 измените время, в которое вы хотите, чтобы он сработал.
или сделайте на это чертовск�� ремикс… пусть он играет каждый час, каждые полчаса или каждые четверть часа!
LUORNG 5 шт., 10 А, DC-099, разъем для шнура питания, переходник с резьбой и внутренней резьбой, с предварительно припаянными проводами и водонепроницаемой крышкой, 5,5 x 2,1 мм
https://www.amazon.com/gp/product/B09H5L3KN5
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
30.06.2026- 01.07.2026 — Как создатель обновления v3.11 для часов «Назад в будущее», я добавил веб-панель для простых настроек, интегрировал поддержку часов реального времени DS3231 для мгновенного времени после включения питания и включил безопасное использование батареи CR2032, изменив плату часов реального времени. Я также включил буферный конденсатор для предотвращения провалов питания, кнопку настройки/восстановления Wi-Fi и новые функции, такие как предустановки фильмов, планирование звука и гибкая обработка часовых поясов. Эта ве��сия значительно упрощает настройку, настройку и ежедневное использование для строителей.
Цель состояла в том, чтобы сохранить оригинальный дизайн часов «Назад в будущее» от Jéjé l'ingé нетронутым, одновременно превратив прошивку в более полную, надежную и удобную для пользователя систему часов.
В этот ремикс прошивки версии 3.11 добавлены практические обновления, которые упрощают сборку, настройку, устранение неполадок и повседневное использование часов:
Дисплеи включаются немедленно, а не остаются пустыми во время проблем с подключением к Wi-Fi.
Настоящее время поддерживается RTC DS3231, поэтому часы могут сохранять время даже при отключении питания.
RTC хранит время в формате UTC с выбираемыми пользователем часовым поясом и настройками летнего времени в веб-интерфейсе.
Для изменения времени назначения или времени последнего отъезда редактирование кода не требуется.
Никакой перепрошивки не нужно, просто для изменения настроек WiFi
Встроенный портал настройки Wi-Fi позволяет выполнить восстановление в случае изменения имени сети или пароля.
Задняя сервисная кнопка позволяет запустить режим настройки, не открывая часы и не подключаясь к компьютеру.
Веб-панель отображает статус устройства в реальном времени, статус RTC, версию прошивки, MAC-адрес, IP-адрес и текущий режим.
Предустановки видео позволяют быстро переключаться между значениями временной схемы BTTF I, BTTF II и BTTF III.
Режим цикла видео может автоматически переключаться между всеми тремя предустановками видео.
Поведение звука можно настраивать, включая параметры ежедневного будильника и интервального звонка.
К шине 5 В/GND можно добавить конденсатор емкостью 1000 мкФ, чтобы сгладить провалы питания дисплея и звукового модуля.
Плату RTC можно модифицировать для безопасного использования CR2032, отключив зарядный диод модуля.
В целом, этот ремикс сохраняет оригинальный визуальный дизайн и концепцию часов нетронутыми, но повышает качество электроники и встроенного ПО до уровня, близкого к готовому интеллектуальному дисплею.
