Корпус Raspberry Pi5 для использования с платой NVME, ба...

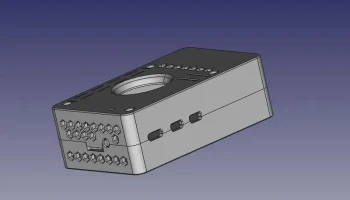

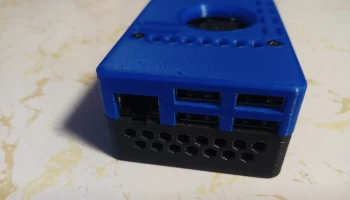

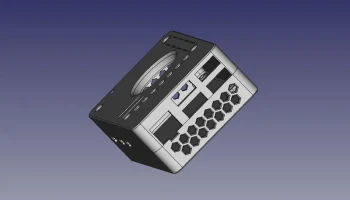

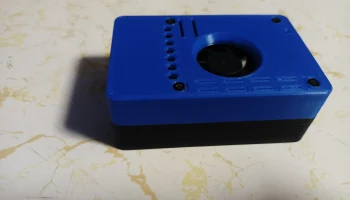

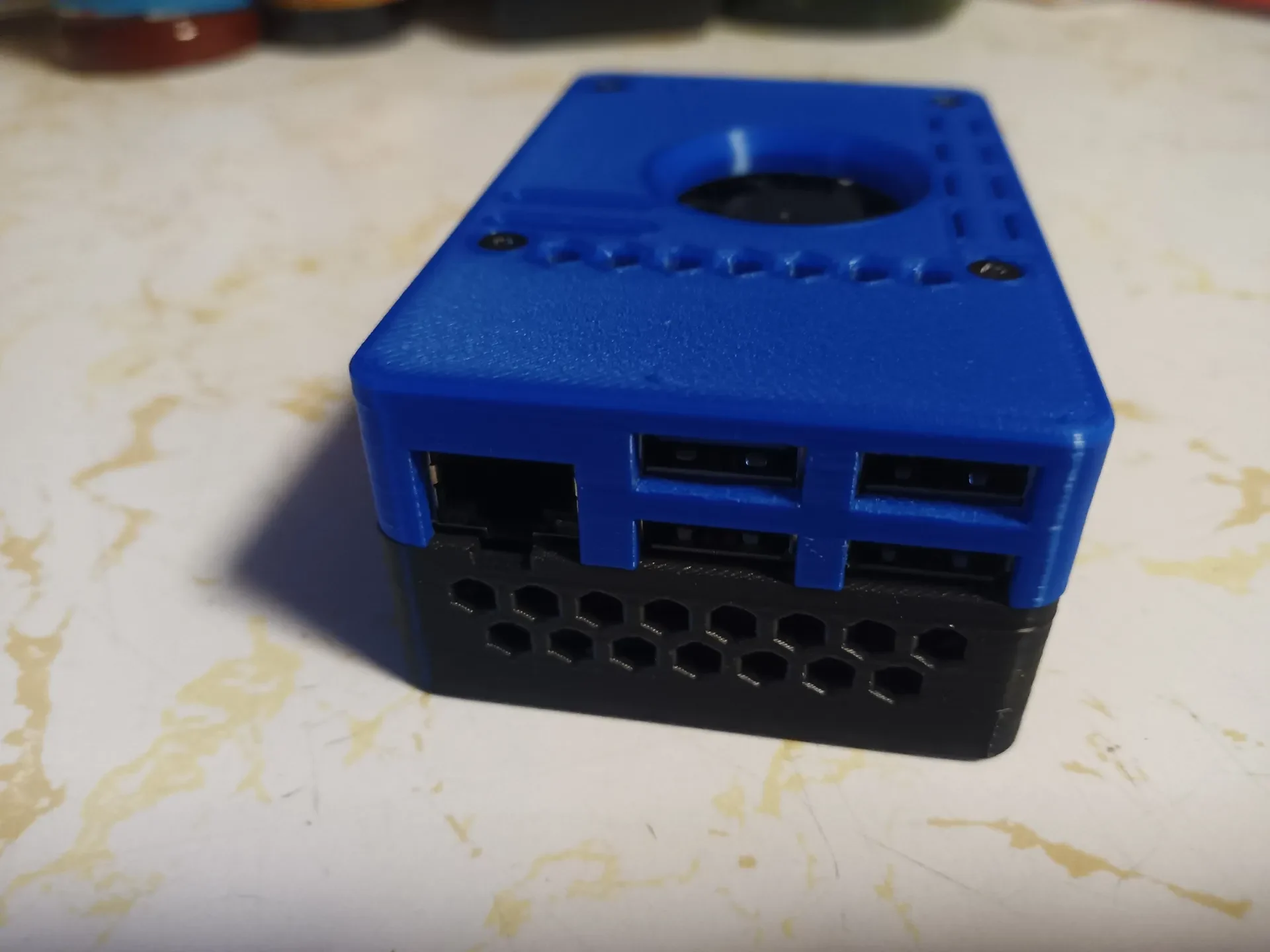

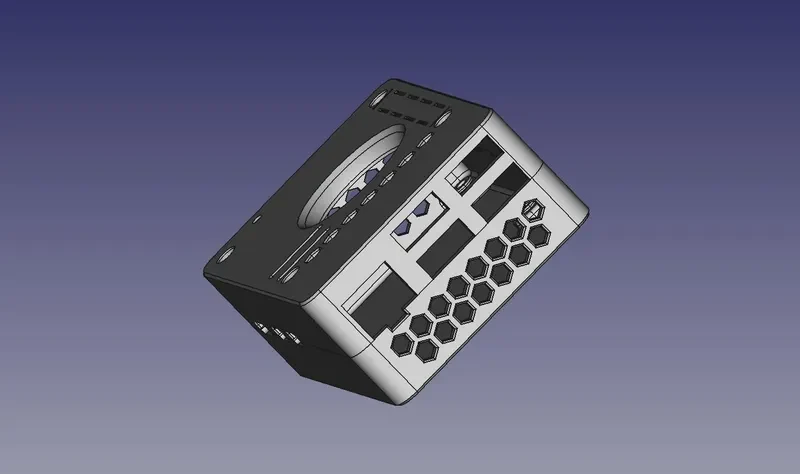

Я не смог найти дизайн или корпус для Raspberry Pi5, если бы у вас был Дополнительная плата для привода NMVe (не шляпа), не оснащенная специальным универсальным кулером (не активным кулером), поэтому я сделал ее. Вот что я придумал. Я также добавил в свой pi5 батарею для часов, прикрепленную к нижней части платы NVMe. Я доволен результатами и надеюсь, что кто-нибудь еще найдет этот случай полезным. Для этого требуются дополнительные детали, а именно 4 стойки 15 мм (один конец — охватывающий, другой — охватывающий) с болтами. Все порты подключения доступны, сверху имеются слоты для ленточных кабелей камеры/дисплея. Область над контактами GPIO имеет прорези и является съемной, поэтому при желании ее можно легко вырезать. Кнопка питания расположена заподлицо с корпусом, но нажимается достаточно легко, просто я предпочитаю, чтобы такие кнопки не торчали там, где их легко случайно нажать.
SD-карта не очень легкодоступна. Я обнаружил, что это справедливо для любого случая с Пи, поэтому я даже не стал пытаться сделать доступ к TF приоритетом. Я использую удлинитель карты TF, когда мне нужно использовать карту SDXC. Тот, который я использую, относительно дешев и прекрасно работает. Это также нажатие/снова нажатие для извлечения типа. Мне он нравится как из-за функции извлечения, так и потому, что он короткий/маленький и не громоздкий для хранения. С Amazon.com:
www.amazon.com/dp/B07WWVBK8V?psc=1&ref=ppx_yo2ov_dt_b_product_details
Для стоек я использовал некоторые из этого набора на Amazon.com:
www.amazon.com/dp/B0CKBWQSNY?ref=ppx_yo2ov_dt_b_product_details&th=1
Я не знаю, будет ли этот корпус работать с блоком активного охлаждения, его расположение вентиляторов может отличаться от размещения специализированного моноблока. Вот кулер, с которым был создан этот футляр:
www.pishop.us/product/dedicated-all-in-one-aluminum-cooler-for-raspberry-pi-5-pwm/

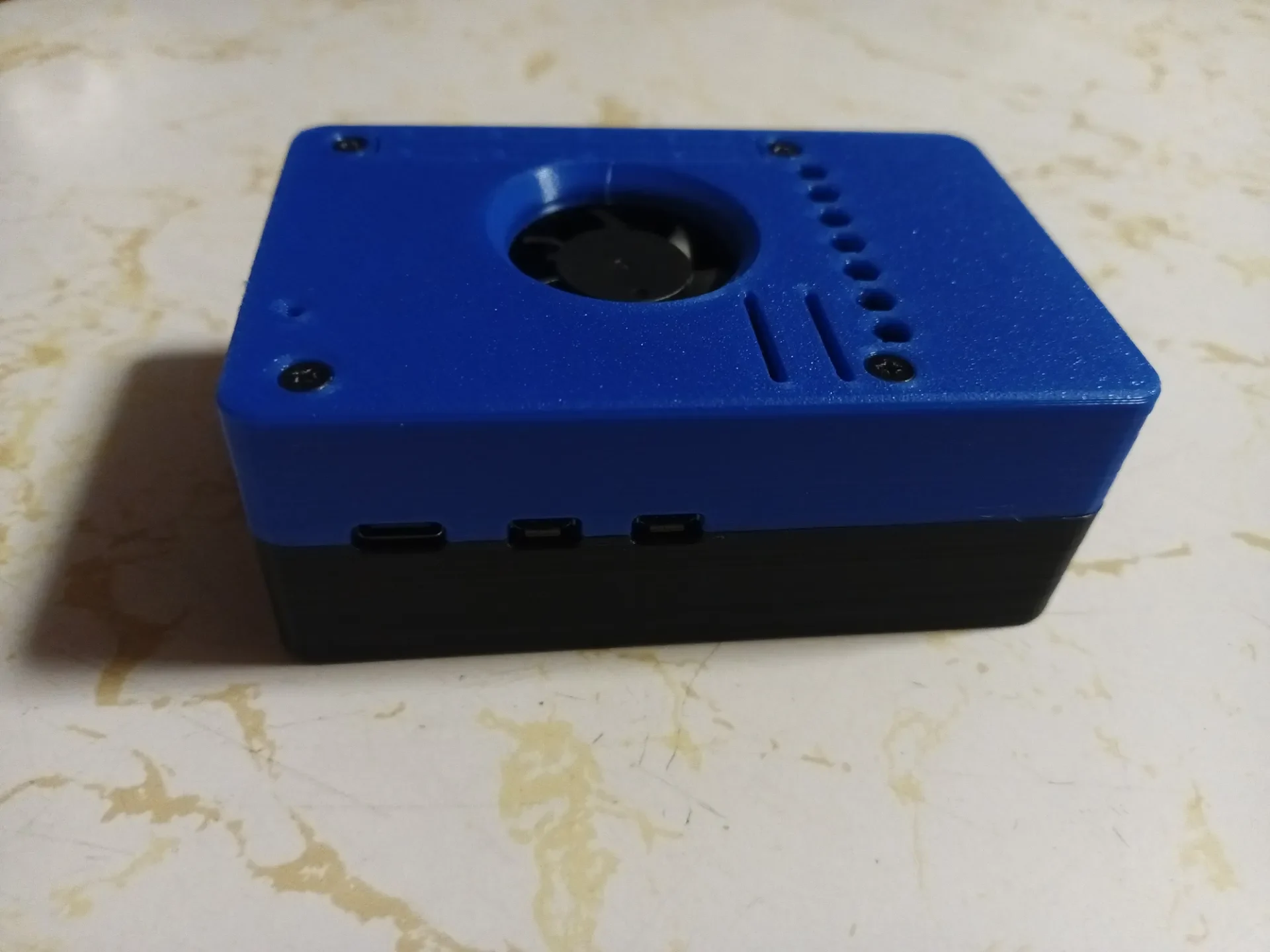

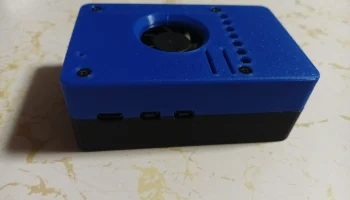

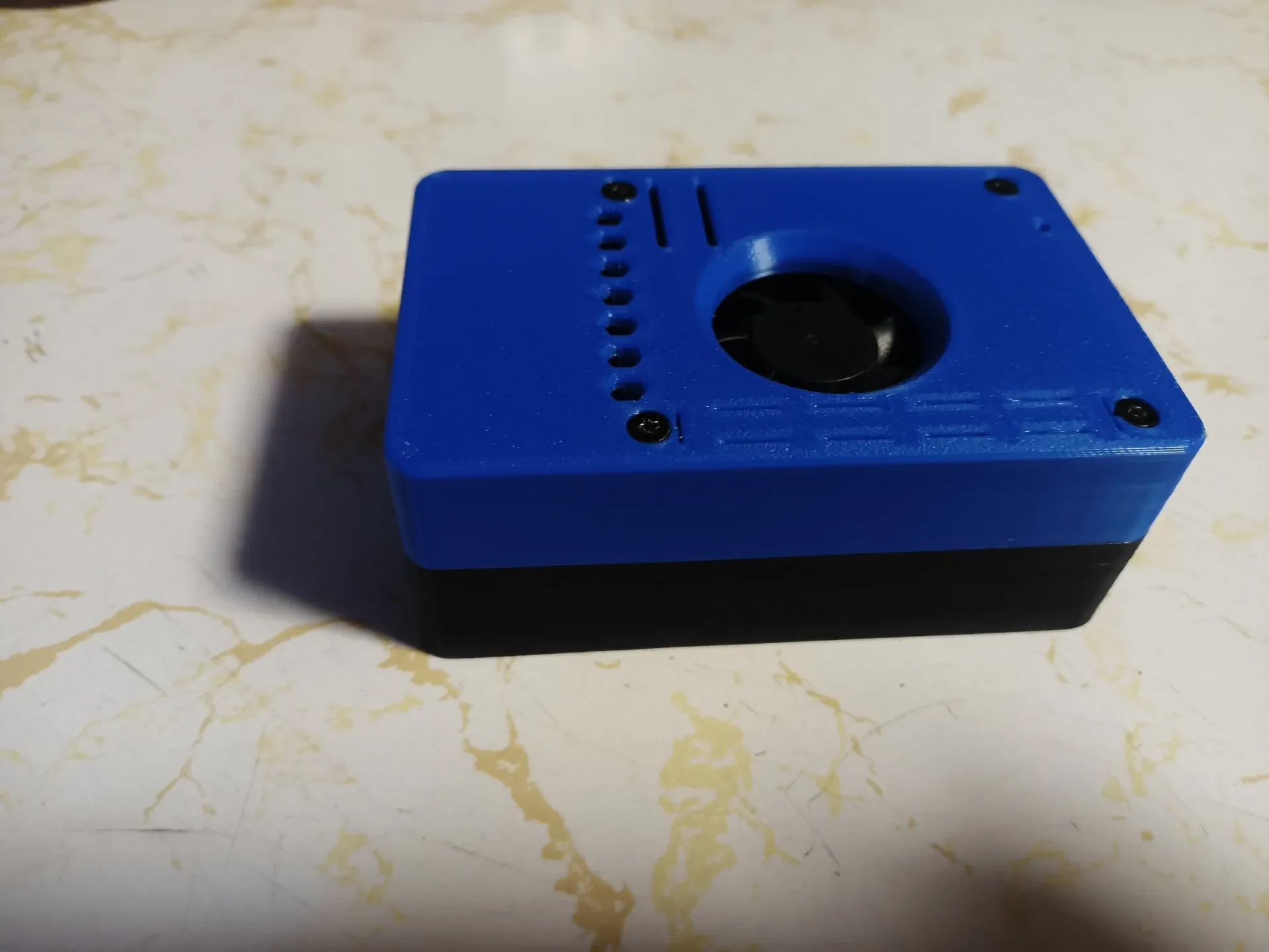

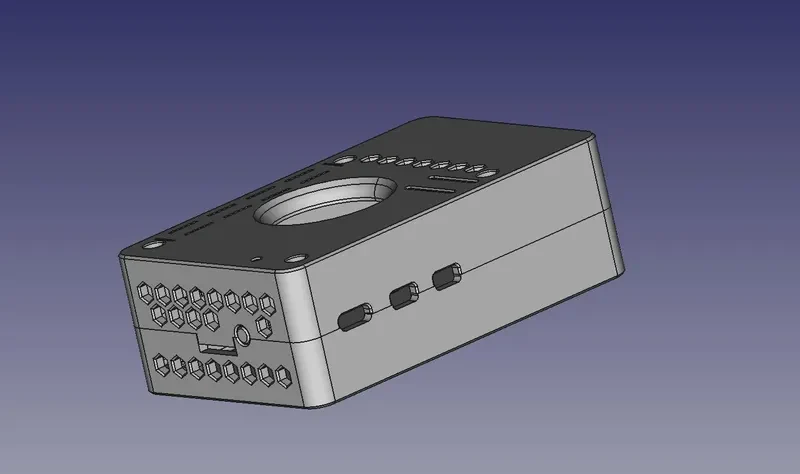

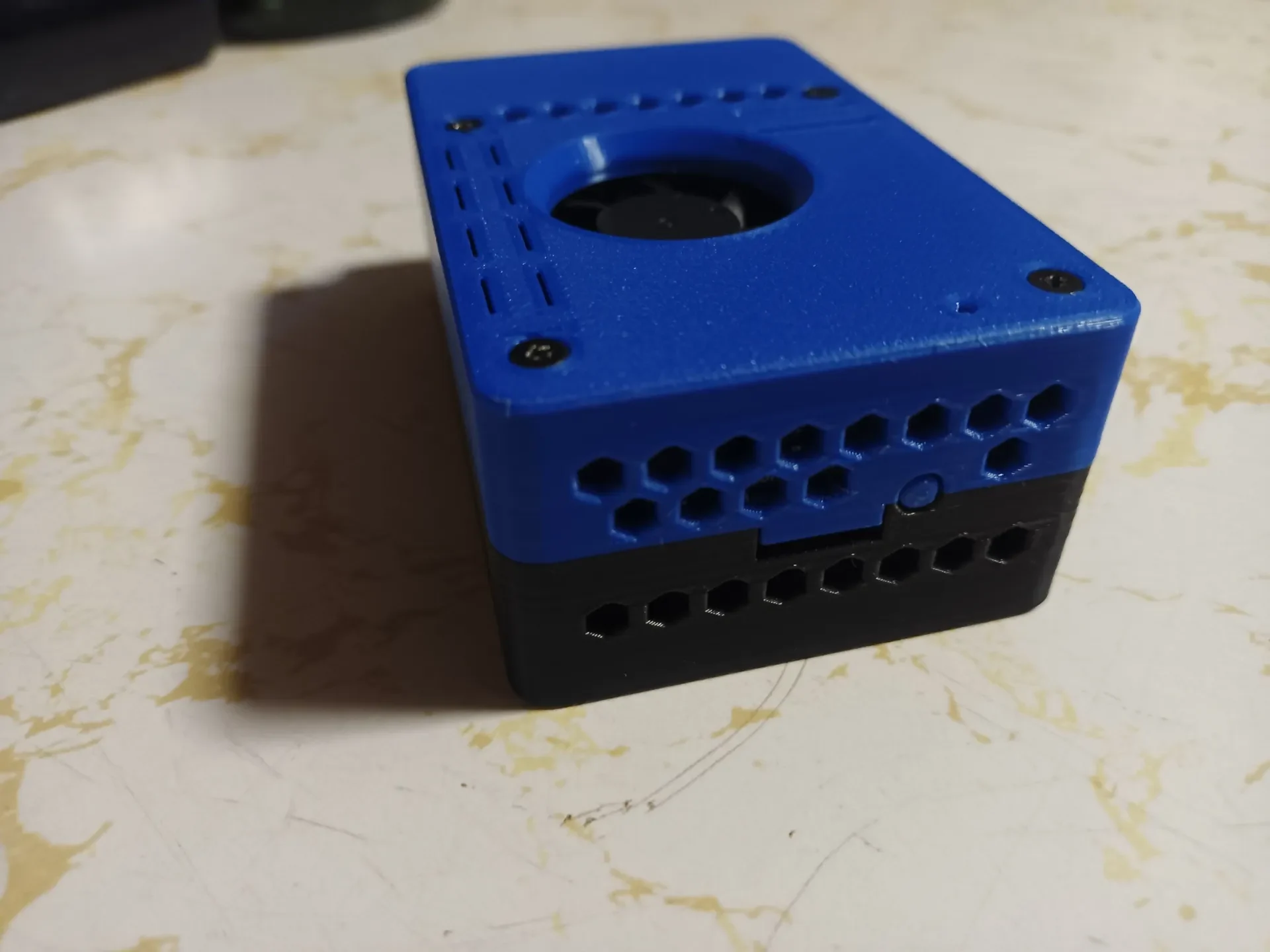

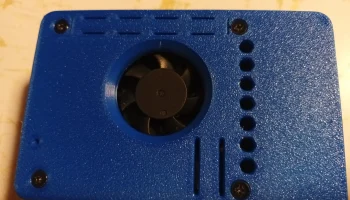

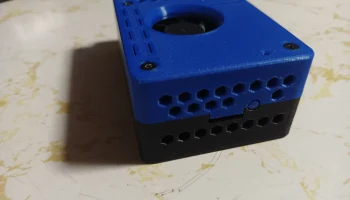

Я постарался спроектировать верхнюю часть корпуса так, чтобы поток воздуха от вентилятора был направлен вдоль и удерживался в районе радиатора. До сих пор у меня не было проблем с температурой, но я также не пробовал разгонять свой Pi5. Если вы разгоняете, ваши результаты могут отличаться… Шестиугольных отверстий, похоже, достаточно для кулера и для некоторого пассивного конвекционного охлаждения NVMe.

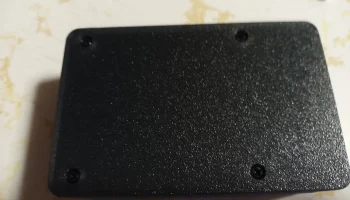

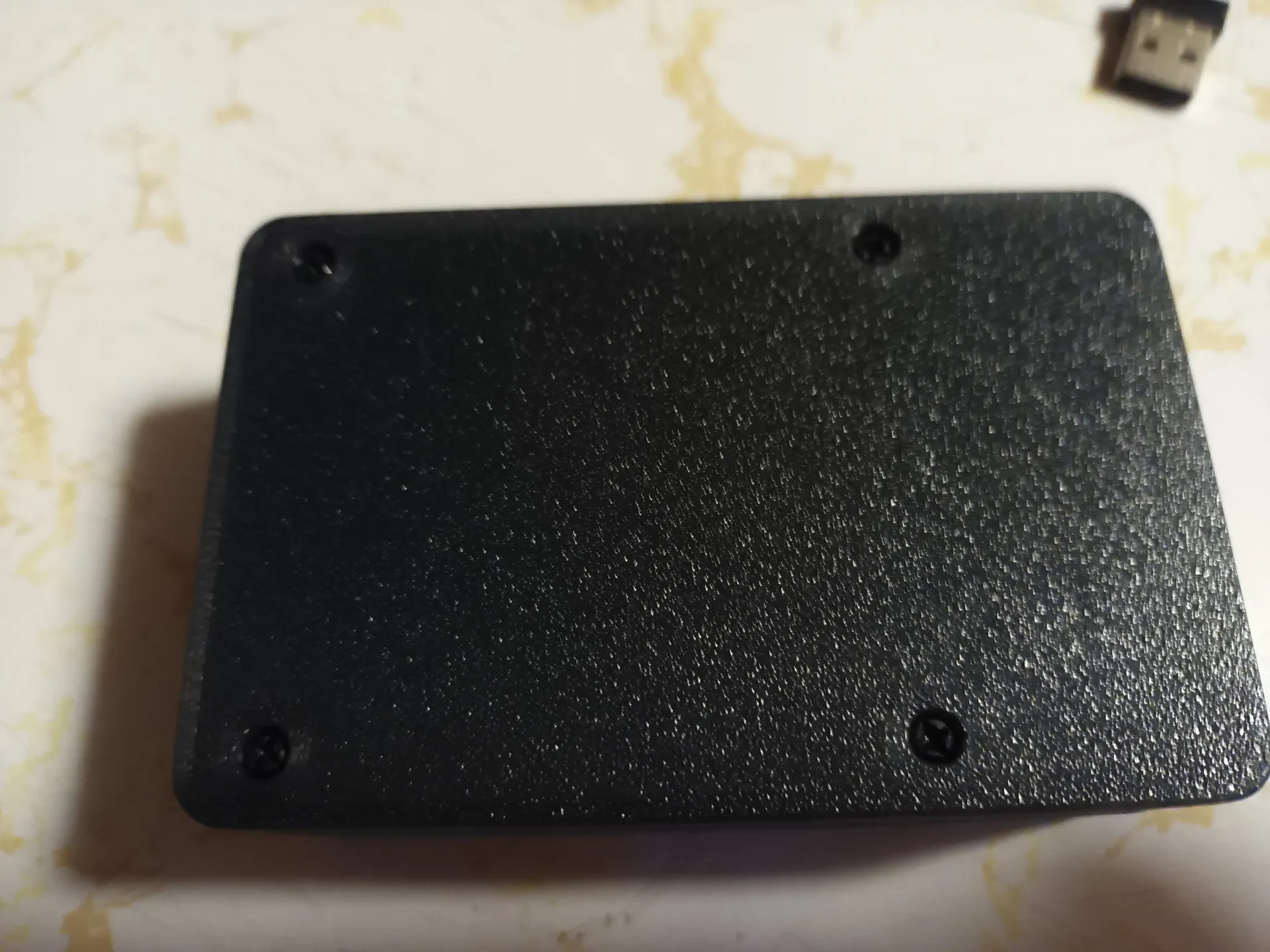

Я бы не стал покупать стойки только для этого проекта, но я держу их под рукой для других проектов, поэтому использовал то, что у меня было. На самом деле комплект почти так же дешев, как покупка нескольких необходимых стоек, плюс он поставляется с четырьмя размерами (папа/мама и мама/мама для каждого), включает шайбы и три длины болтов M2,5. Все из нейлона, так что не беспокойтесь о том, чтобы что-нибудь закоротить, хотя здесь это не проблема, это может быть и в других проектах. Я использовал болты из этого набора для нижней части корпуса и болты из комплекта NVMe для верхней части корпуса (ИМХО, они выглядели лучше). Короткие болты из комплекта NVMe недостаточно длинные для нижней части корпуса, поскольку я добавил внизу место для батареи часов.
Рекомендуемая нить: PLA или PLA+.
Лично я использовал Elegoo Rapid PLA+, мне нравятся их нити, а быстрые материалы хорошо работают в более быстрых принтерах. Я добился действительно хороших результатов на своих Bambu Labs X1C и Voron 2.4.
Если ваши мосты получаются достаточно хорошо, вы можете печатать без опор. Лично я использовал опоры для верхней части корпуса, но нарисовал только опоры для двух горизонтальных перекладин между USB-портами, углубления под болты в опорах не нуждаются. Нижняя часть не нуждается в опорах.
Я напечатал корпус с высотой слоя 0,16 мм, но на самом деле корпус был рассчитан на высоту слоя 0,20 мм.
Никакая гарантия не выражена или не подразумевается. Используйте этот случай на свой страх и риск. Скачивая и распечатывая этот кейс, вы принимаете на себя всю ответственность за его использование. Извините, я вынужден это добавить, но в сегодняшнем спорном обществе стало невозможно доверять честности моих собратьев. Я ненавижу этот факт
