Анкер для гипсокартона

Описание

Конструкция «Stubbie» от LD.P работала очень хорошо, но, как и в случае с коммерческими пластиковыми анкерами, я ломался, а винты № 8 имели тенденцию вырывать анкер. Поэтому я поставил перед собой следующие цели в дизайне:

Можно использовать пилотное отверстие диаметром 6 мм.
Подходит для винтов № 8 (пилот 2,5 мм, хвостовик 3,57 мм).
Должна быть возможность въезжать с помощью ударного шуруповерта.

Дизайн

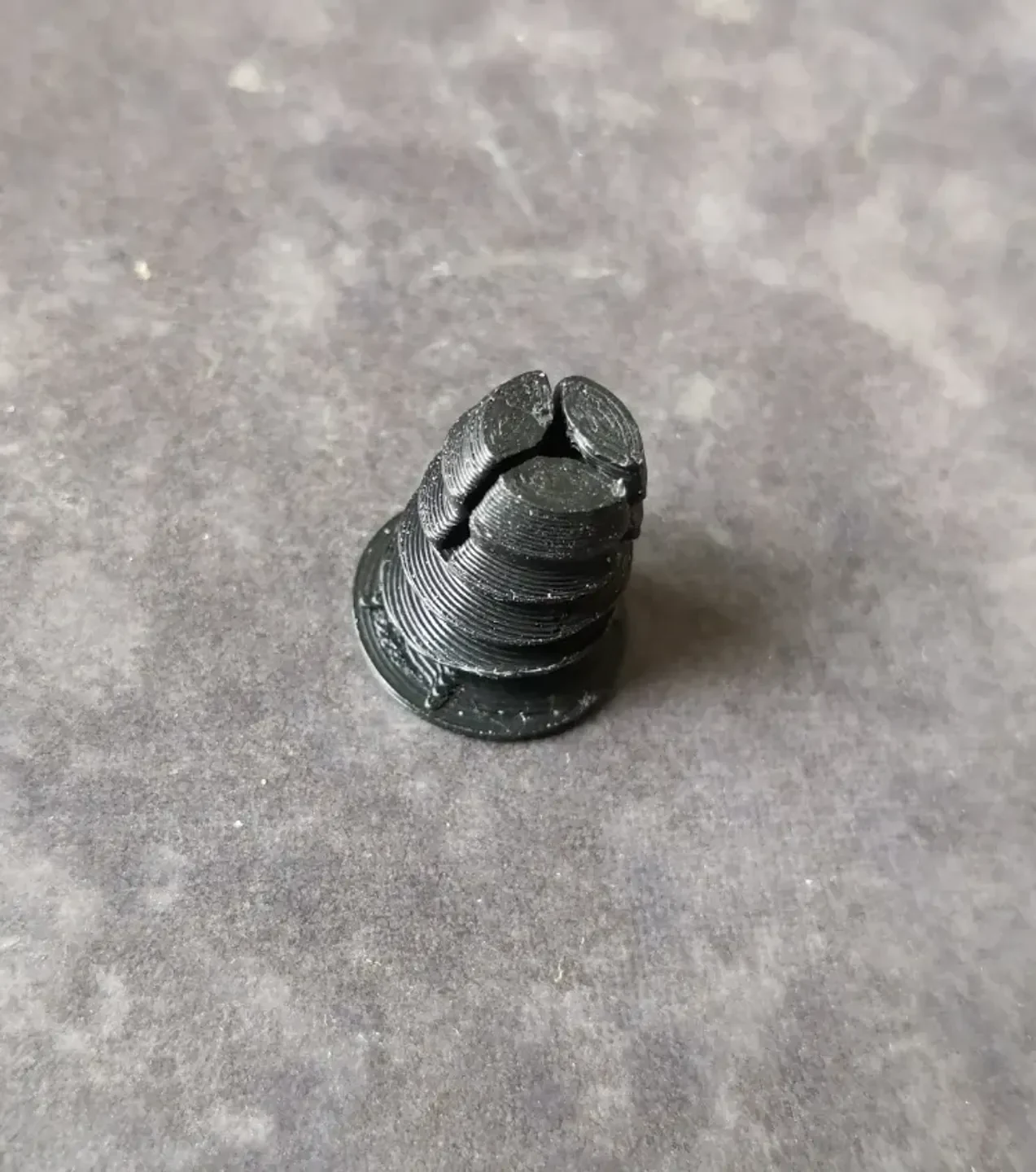

Хотя это началось как ремикс оригинального STL, в итоге я перерисовал деталь и создал 4 разных размера.

1 точка — пилотное отверстие диаметром 6,5 мм.
2 точки — пилотное отверстие диаметром 7,0 мм.
3 точки — пилотное отверстие диаметром 7,5 мм.
5 точек — пилотное отверстие 8 мм.

Хотя деталь толщиной 6,5 мм работает, в конструкции есть ряд компромиссов, поэтому ее, вероятно, следует избегать, если вам действительно не нужен такой размер. Трехточечная часть (7,5 мм), вероятно, является лучшим вариантом в этой серии.

Производительность

Все размеры можно забивать ударным шуруповертом, особенно требуется осторожность с деталью диаметром 6,5 мм. Я тестировал их при печати из ABS с высотой слоя 0,2 мм, но поскольку это проверка адгезии слоя, а не прочности материала, они должны работать с PLA или PETG.

Характеристики выдвижения должны быть аналогичны исходной конструкции.
