Prusament Spool Sunflower:

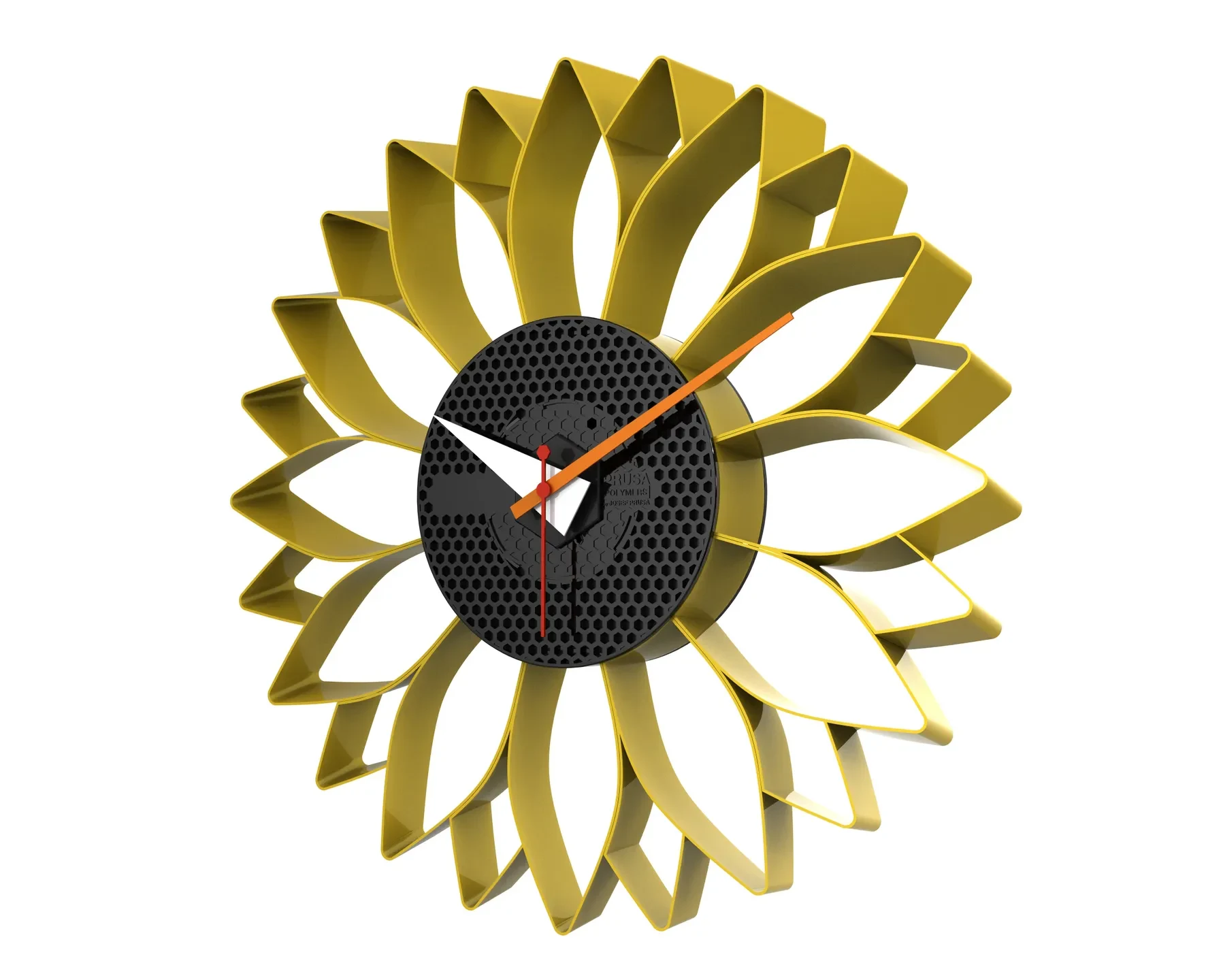

Для конкурса по переработке катушек Prusament я решил создать дизайн, который можно было бы адаптировать. Моя идея — подсолнух Prusament Spool, который может быть настенными часами или уличной ветряной мельницей. Шестиугольники на катушке Prusament создают хороший дизайн центра для Sunflower. Для создания этой модели я использовал фиктивную катушку Prusa, так как у меня нет новой версии катушки Prusament для проверки всех деталей. Я везде использовал допуск 0,2 мм. В этом дизайне также используется много нити, поэтому к моменту завершения печати у вас будет пустая катушка.
В состав Sunflower входят 12 педалей. 2 из них могут поместит��ся на сборочную пластину MK3. Если вы хотите использовать поля, поверните деталь на 90 градусов и печатайте по одной. Я использую настройки качества 0,2 мм, 3 периметра, а затем меняю высоту слоя на 0,3 мм. На выбор есть два варианта дизайна педали с небольшими вариациями: Вариант 1 и Вариант 2, выберите один из них и распечатайте 12.
В креплениях педалей Sunflower используются крепежи M3x18 и шестигранные гайки M3 или нейлоковые гайки M3. Всего имеется место для 12 креплений, которые совпадают с шестигранным рисунком на катушке. Крепежные крепления находятся на задней стороне катушки, а крепления с шестигранной гайкой — внутри. Есть 2 крепления на позициях 12, 2, 4, 6, 8, 10 часов. Я добавил изображения мест крепления. При определении мест крепления логотип Prusa на катушке должен быть смещен вправо, как показано на рисунках. Настенное крепление для часов — это более крупное крепление, которое устанавливается в положение «12 часов» и крепится с помощью того же оборудования. Вы можете даже увеличить длину крепежа для настенного крепления, особенно если используете нейлоковые гайки. Для креплений я использую настройки качества 0,15 мм, 5 периметров и 90% заполнения треугольников.

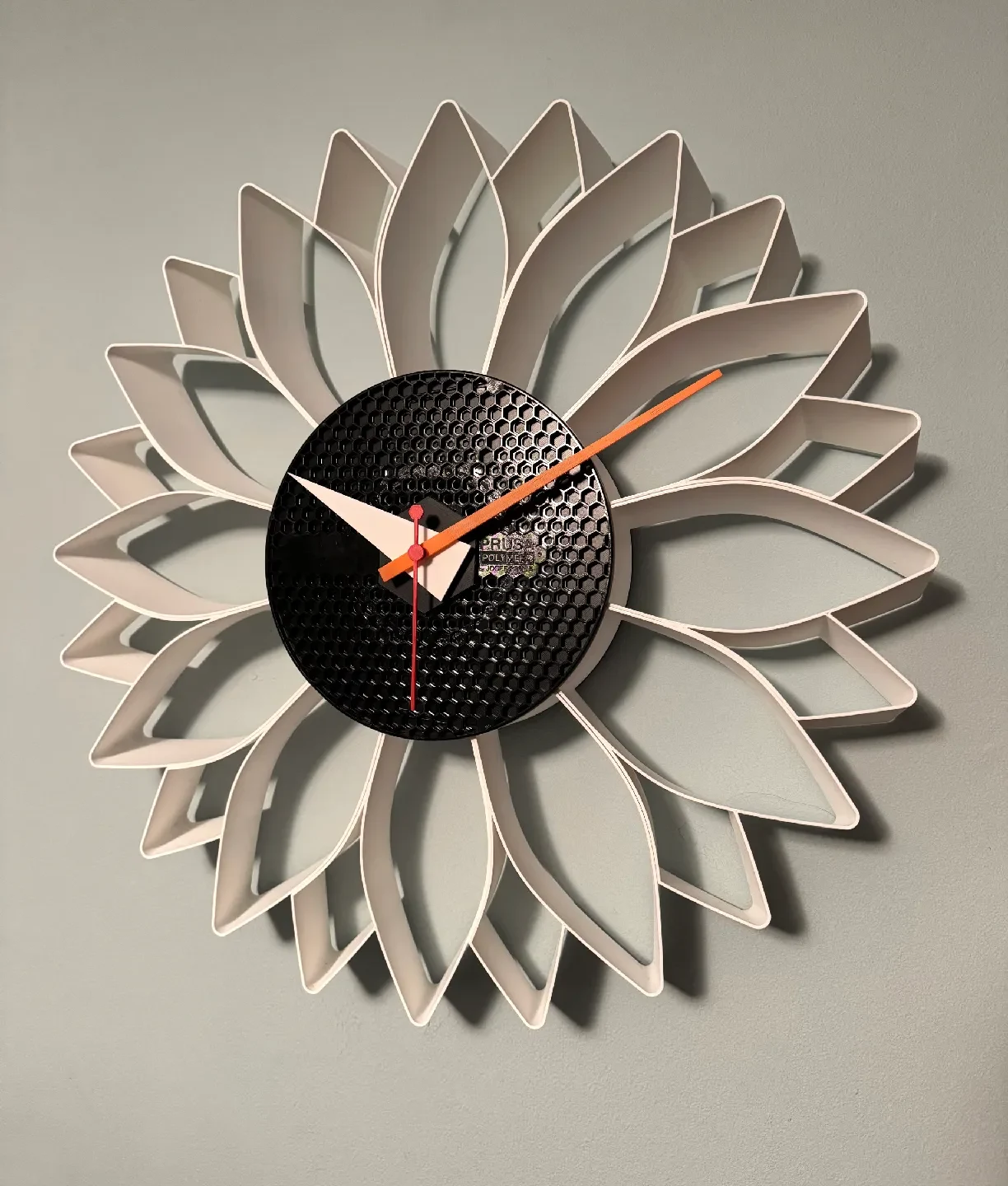

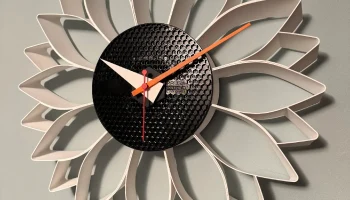

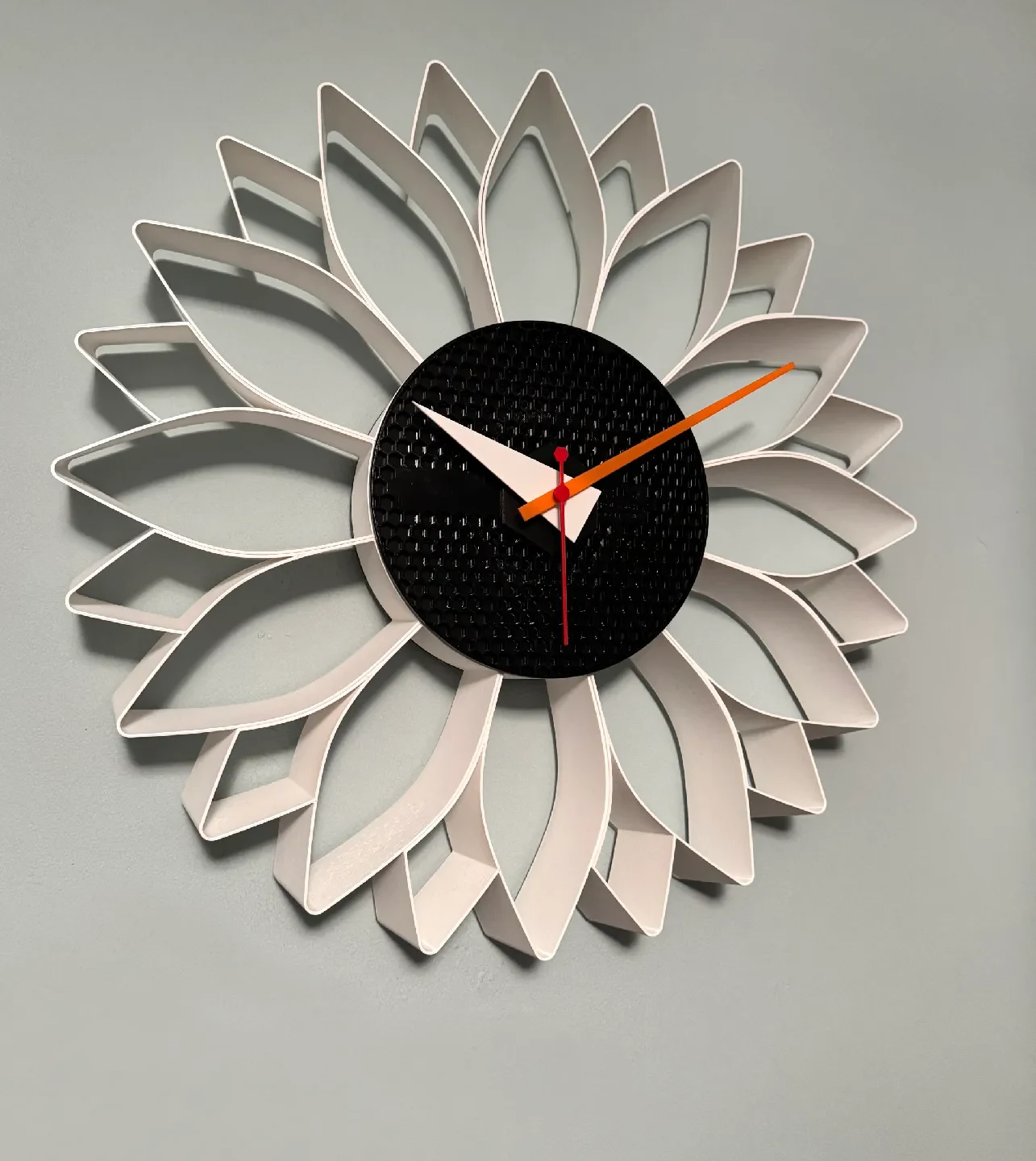

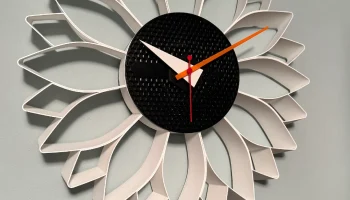

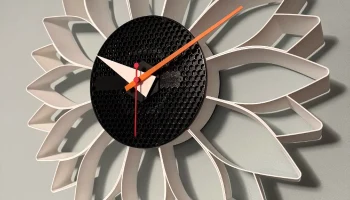

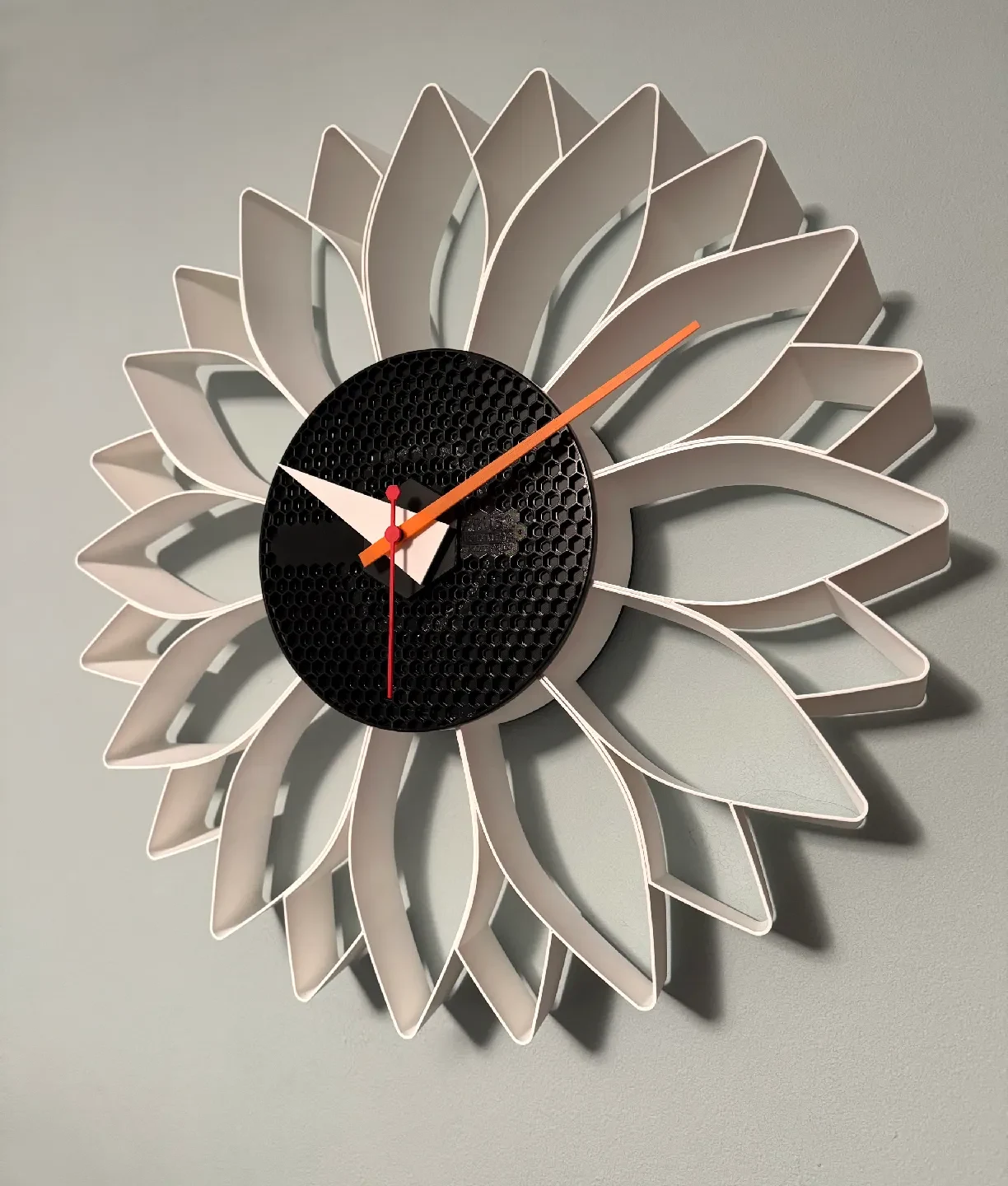

В качестве ч��сового механизма используется кварцевый механизм Hicarer с высоким крутящим моментом. Я считаю, что крепление для часового механизма подходит к катушке так, как я ее нарисовал, но мне придется проверить это, когда у меня будет под рукой новая версия катушки. Стрелки часов спроектированы так, чтобы соответствовать этому механизму, секундная стрелка приклеивается к маленькому колпачку, прилагаемому к механизму.
Если вы хотите собрать часы, используя катушку Prusament ве��сии 1, я включил в комплект крепление для часового механизма, подходящее к оригинальной катушке. Кроме того, вам нужно будет обрезать внутреннюю картонную трубку на 3/16 дюйма, поскольку катушка Prusement версии 2 не такая широкая, как версия 1. Для наглядности я приложил изображение.

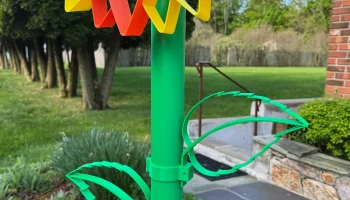

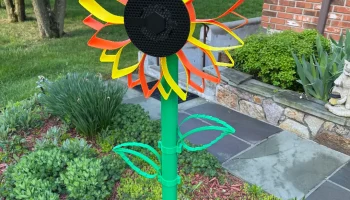

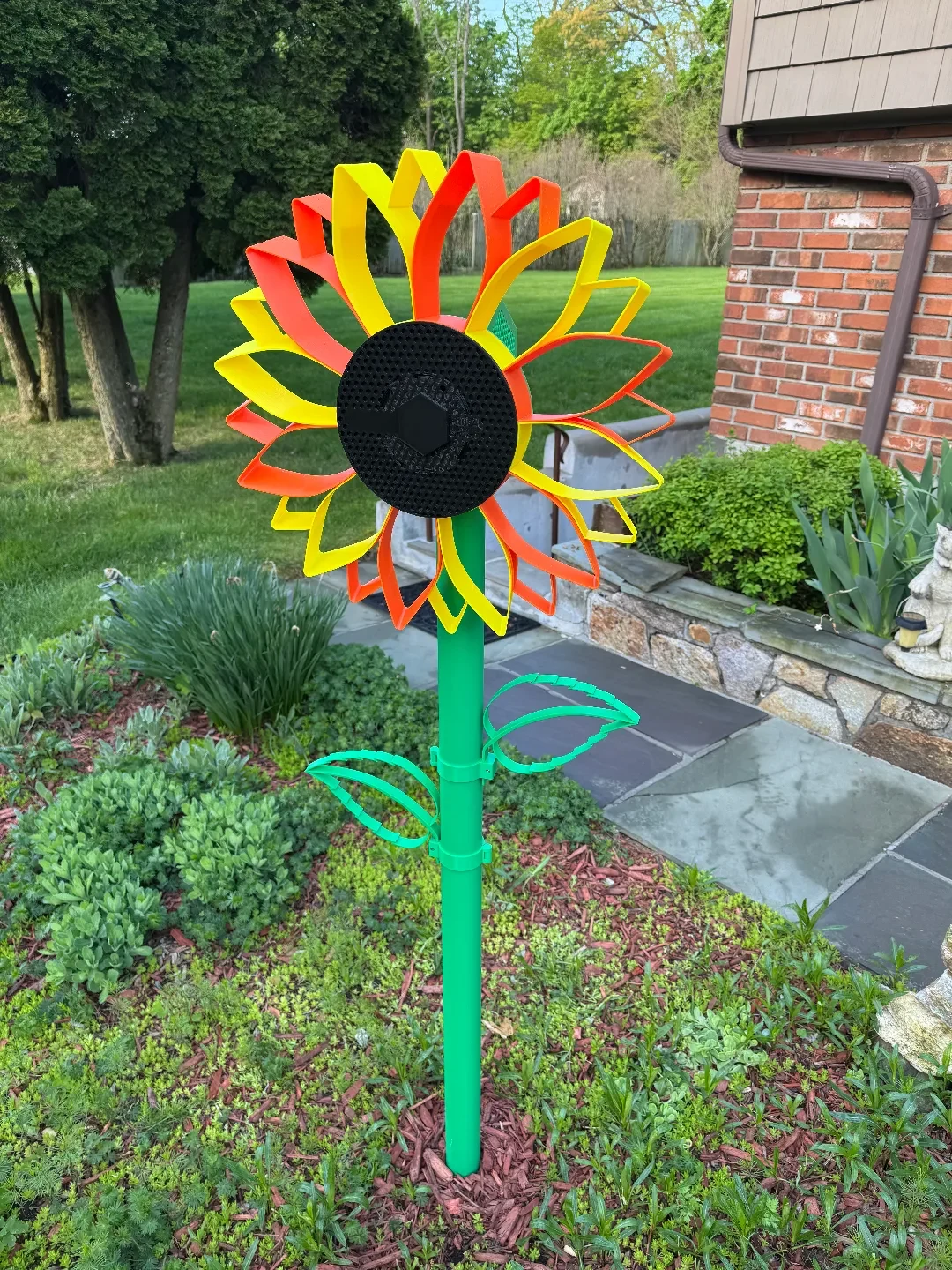

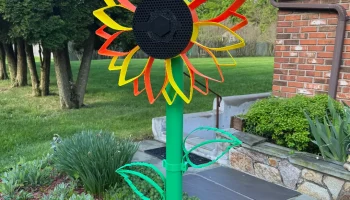

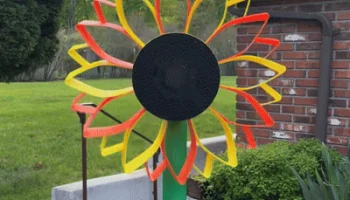

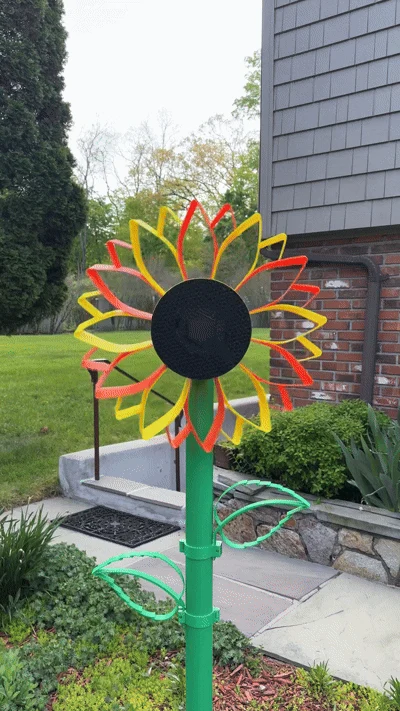

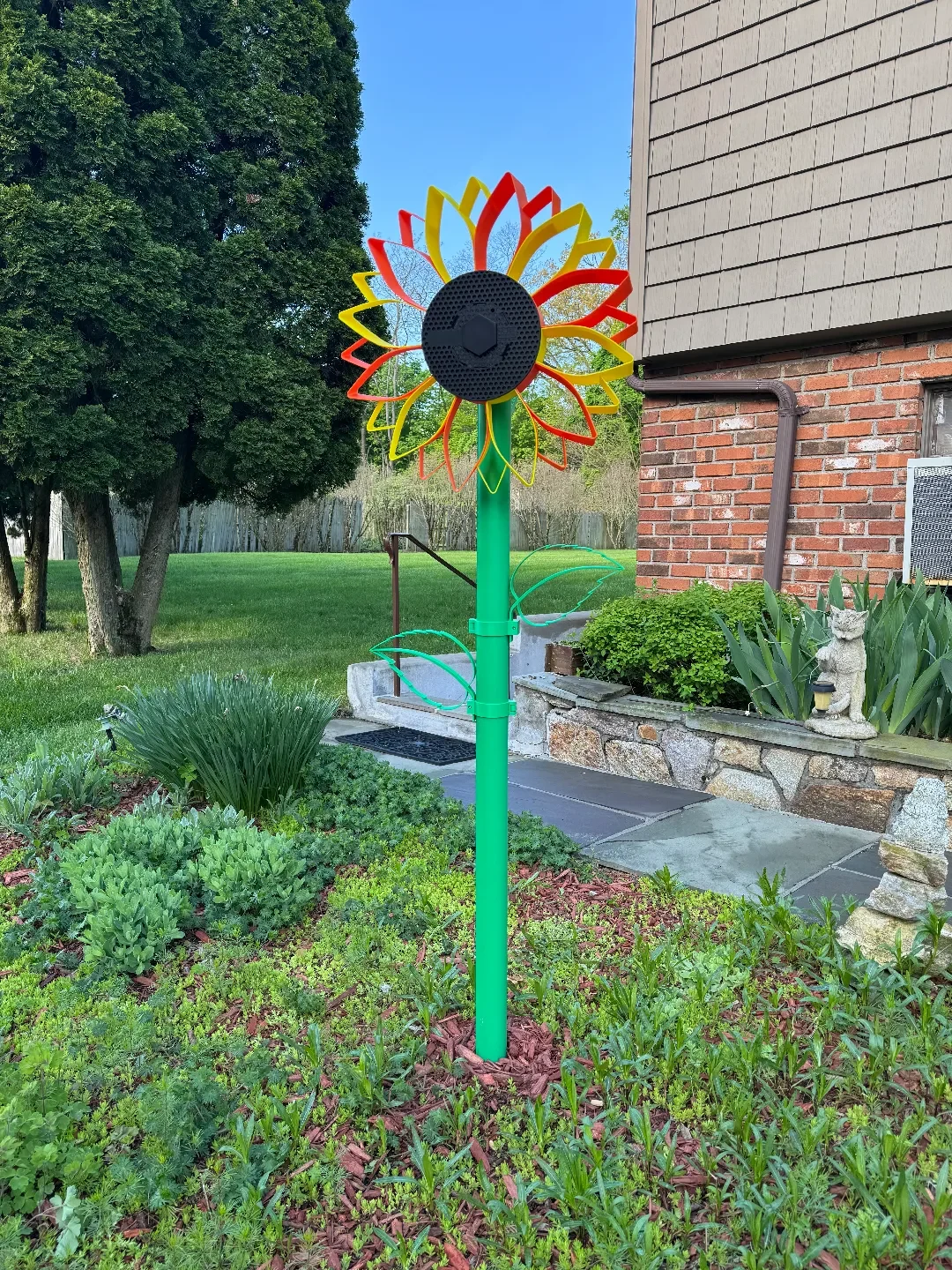

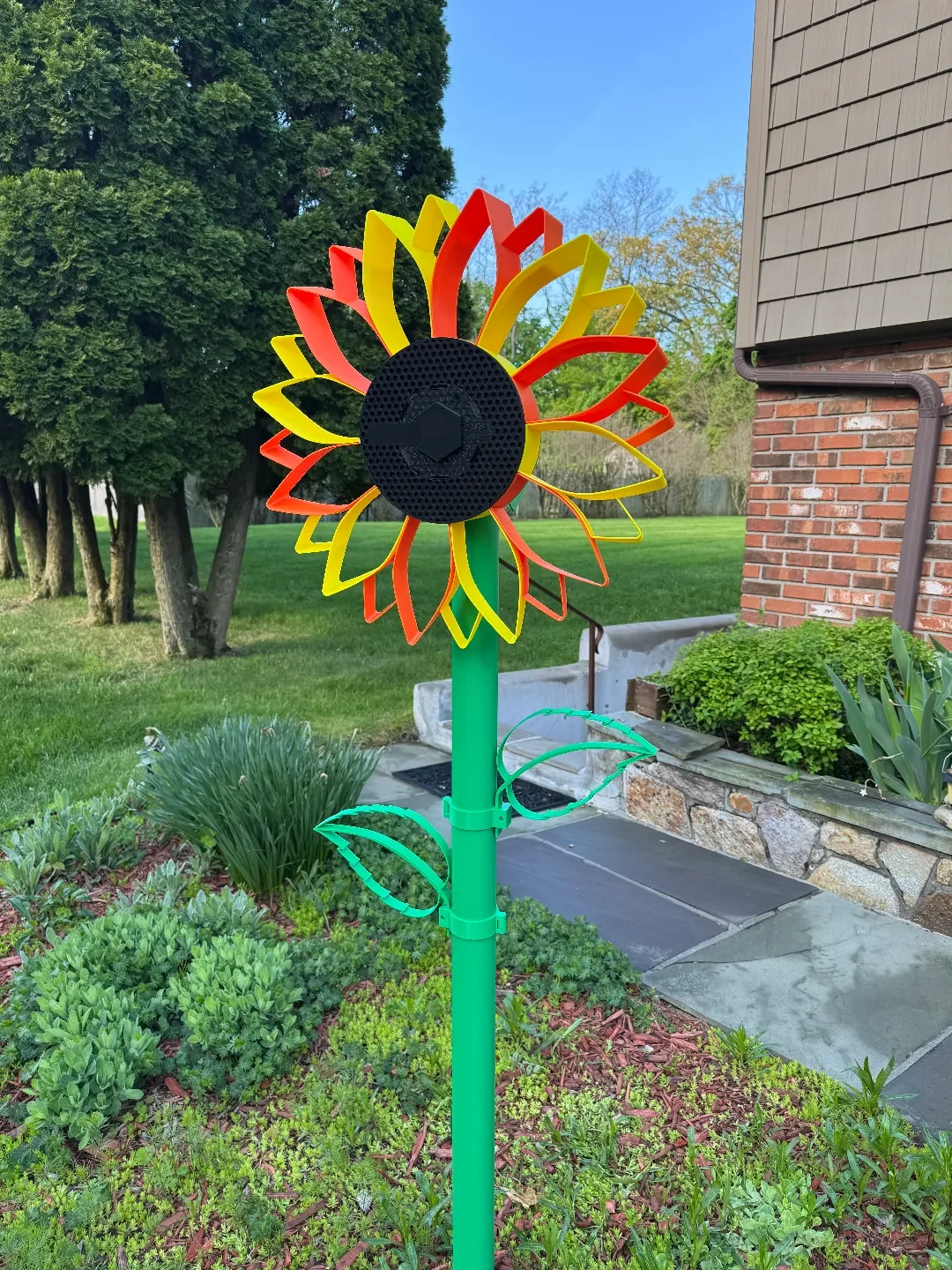

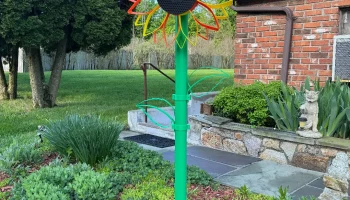

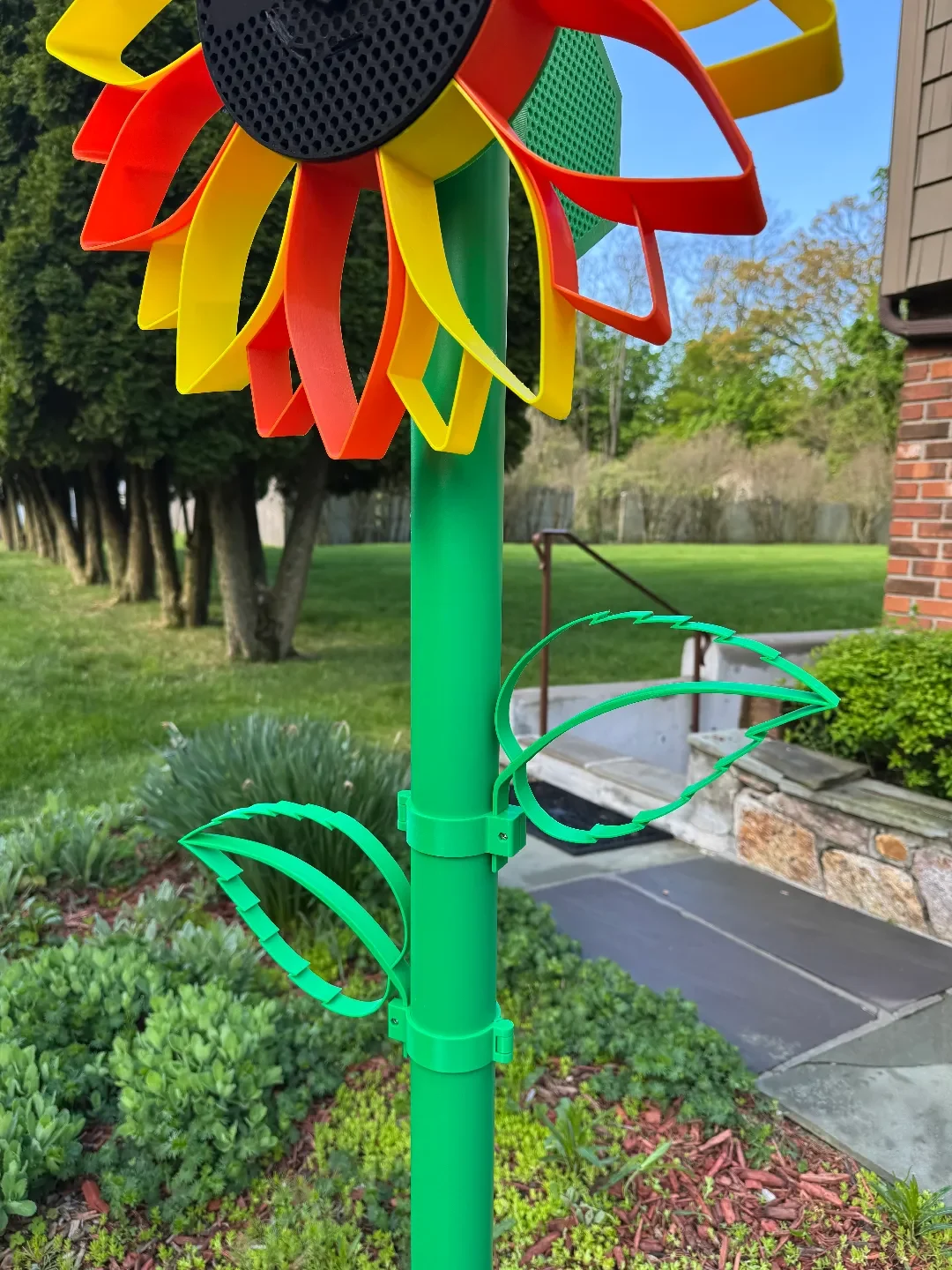

Ось ветряной мельницы предназначена для установки и вращения внутри 2-дюймовой трубы из ПВХ (наружный диаметр 2,375 дюйма x внутренний диаметр 2,047 дюйма), из которой получается стебель подсолнуха (просто покрасьте ее в зеленый цвет). Я купил трубу из ПВХ длиной 5 футов в хозяйственном магазине, а затем закопал ее на 1 фут в землю. Я также включил файлы для печати стебля по частям, если хотите.
Поделитесь изображением, если распечатаете его!
