сборка мозаики 100hex
Это сделано для того, чтобы облегчить создание и развешивание мозаик из проекта 100hex.
Распечатать инструкции
Категория: Обзор декора
Это сделано для того, чтобы облегчить создание и развешивание мозаики.
Он был специально разработан для плиток из проекта 100hex https://www.thingiverse.com/thing:2477471.
Файл Holder.stl имеет вырез сзади, в который можно вставить гвоздь и повесить его на стену.
Все остальные панели соединяются между собой, поэтому всю мозаику можно легко повесить, без клея и скотча и с минимальным повреждением стены (всего 2 гвоздя).
Между плиткой и панелью имеется зазор 0,2 мм, посадка должна быть с трением.
Однако, если ваш принтер очень хорошо настроен, вам может потребоваться немного масштабировать плитку, чтобы обеспечить ее безопасность.
Зазор между канавками и выступами составляет 0,4 мм, поскольку я обнаружил, что 0,2 мм слишком мал для сборки.

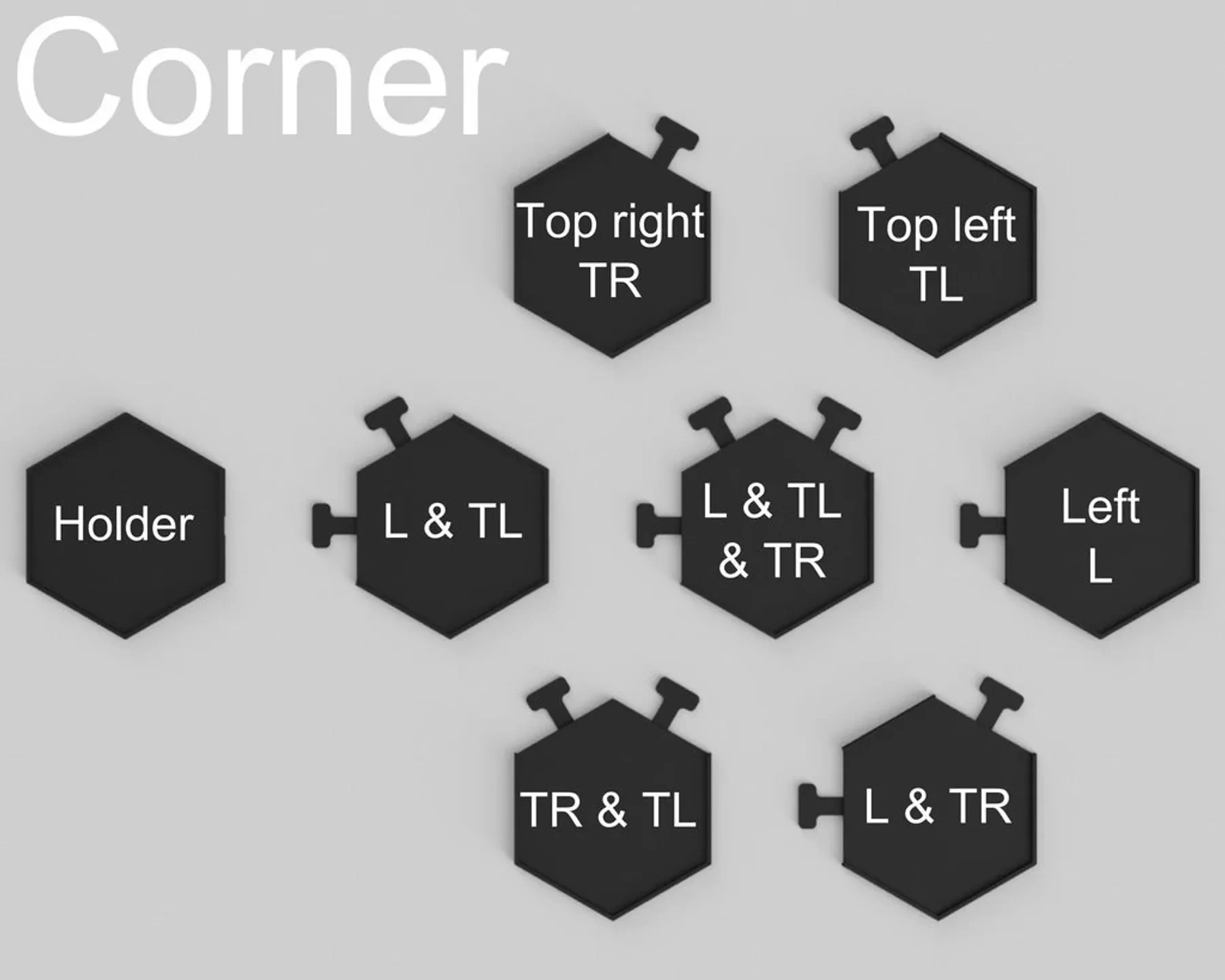

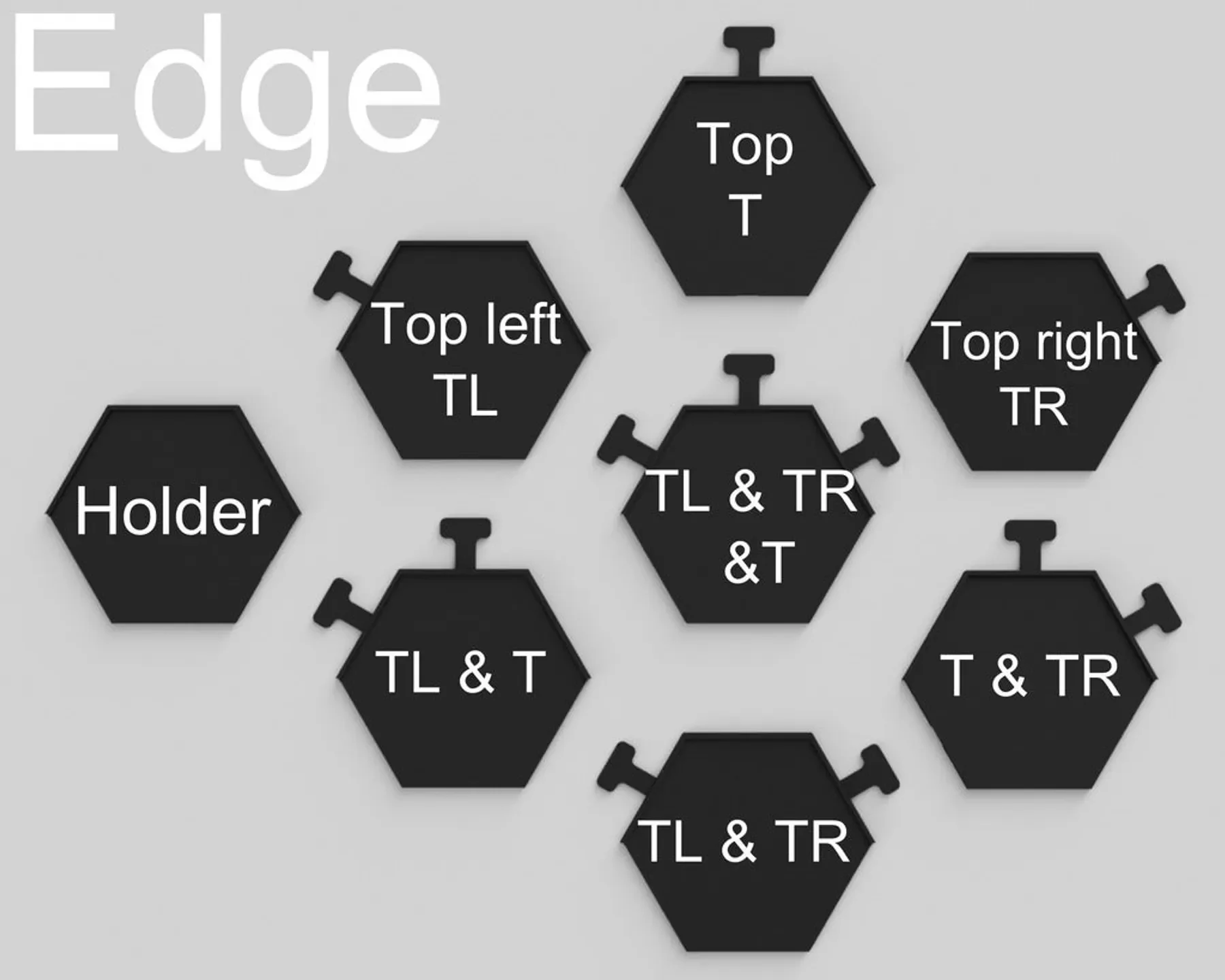

ВАЖНО: существует 2 типа панелей: у панелей, начинающихся с Edge_, край находится вверху, у панелей, начинающихся с Corner_, угол вверху (для лучшего понимания проверьте изображения)
Оставьте комментарий, если у вас есть какие-либо предложения или вопросы.
Настройки печати
Принтер:
Пруса Xi3
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2 мм
Заполнение:
15%
Примечания:
Плитка:
* Около 10 г каждый
Печать занимает от 1:30 до 2 часов.
Пруса Белый ПЛА
Панели:
Около 26 г каждый
Печать чуть больше 3 часов
Пруса Черный ПЛА

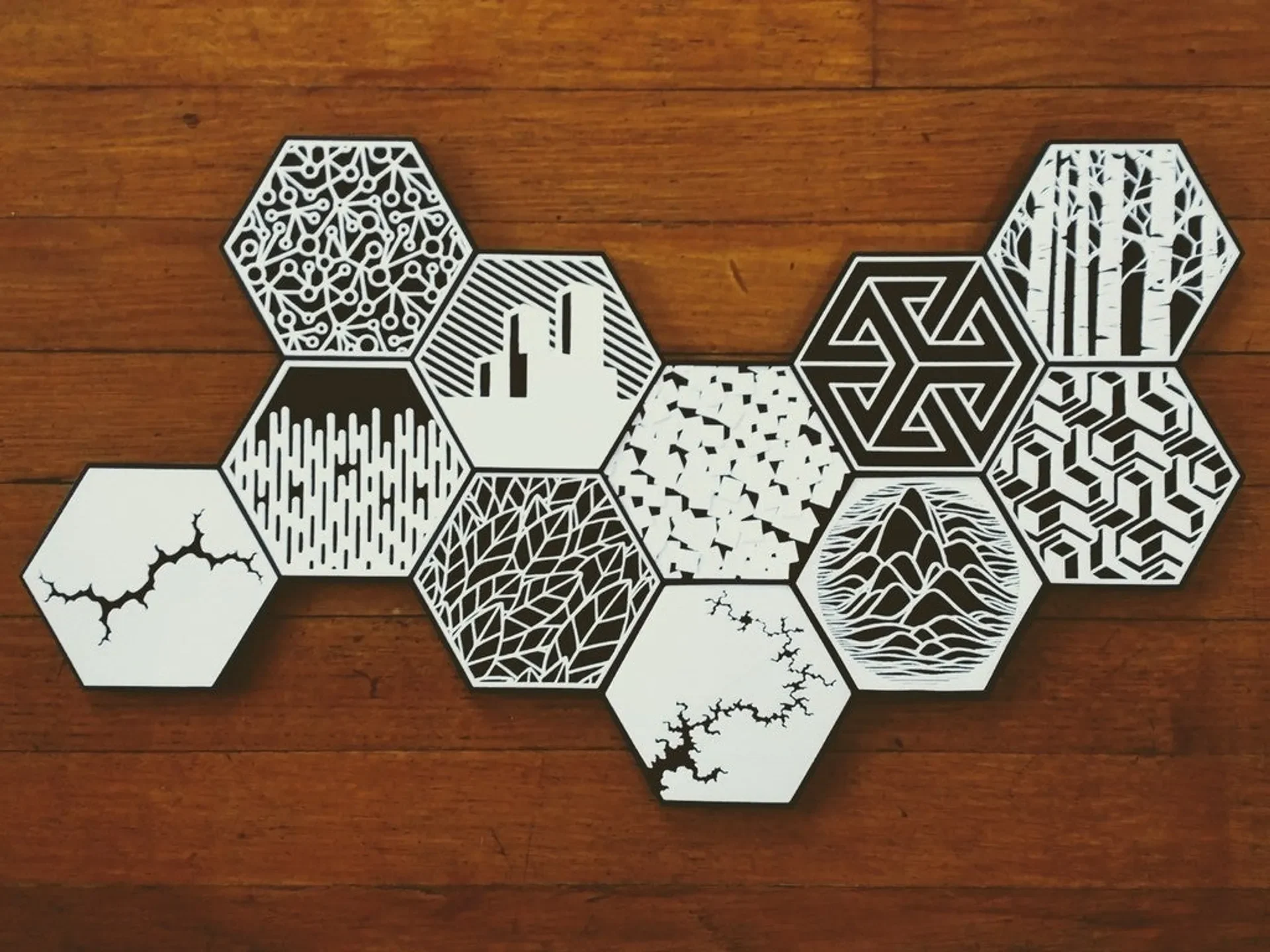

На весь проект (11 плиток) я использовал 410 г нити.
Пост-печать
Очистка
Из-за выступа в пазах, используемых для соединения панелей, вам может потребоваться очистка вышедших из строя мостов.
Мне пришлось очистить большую часть плиток, но в этом виноват мой принтер.
Как я это разработал
Первый раз

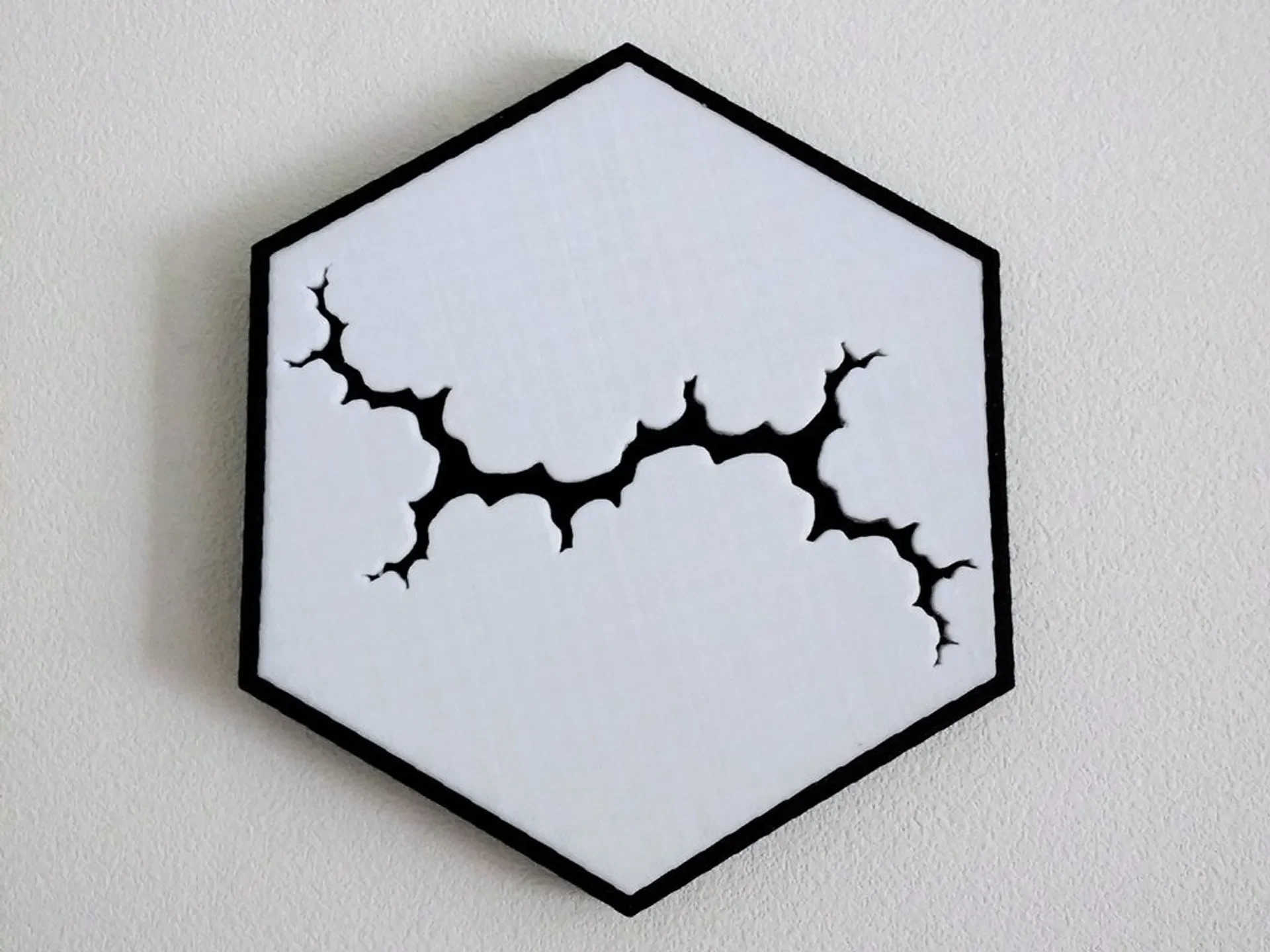

Я начал разрабатывать держатель, потому что хотел найти способ повесить (потрясающие) плитки из проекта 100hex. Я начал с плитки «дентрит» и положил ее углом вверх (вы поймете, почему это важно).
Я сделал держатель, сместив шестиугольник и проделав отверстие в задней части созданной мной пластины. Всё сделал за день на Fusion 360, распечатал, всё заработало :D
Затем я начал придумывать, как можно соединить другие панели и создать мозаику, которую легко повесить. Поэтому я ис��ал лучшую форму для соединения панелей и нашел ту, которая работала очень хорошо. Я начал проектировать панели, пытаясь понять, какие стороны должны быть отверстиями, а какие — рычагами, чтобы я мог создать мозаику любой формы.
Сделав это, я создал все различные панели, используя форму своей руки, ее смещение и играя с круговыми узорами, чтобы получить различные комбинации.
И вот оно, все панели, угол вверх.
Второй раз
Сделав все панели, я вернулся на страницу 100hexthingiverse и обнаружил, что большинство плиток расположены краями вверх, что делает мою работу довольно ограниченной.
Итак, я отправился в новое путешествие, адаптируя свои угловые панели к панелям с краями. Я могу показаться простым, но это было довольно утомительно, думая об этом сейчас, мне следовало начинать с нуля.
Но я сдела�� это, и именно поэтому есть панели как краями вверх, так и углами вверх.
