Крепление для часов Waveshare Raspberry Pi Pico для IKEA...
Это крепления для часов Waveshare Raspberry Pi Pico (wiki) для IKEA SKÅDIS. перфорированные доски. Часы крепятся к выступающим головкам винтов M4 с помощью шпоночных отверстий в задней части корпуса часов.
Используются Т-образные гайки для очень надежного удержания и облегчения печати. Часы крепятся к M4 BHCS с помощью замочных отверстий на задней стороне часов.
Узнайте больше о системе крепления Skadis с Т-образными гайками и ознакомьтесь с коллекцией Skadis T-Nuts, чтобы узнать больше об аксессуарах Skadis, в которых используются Т-образные гайки.
спецификация
Кол-во Описание Источник
4 M2.5 DIN934 шестигранная гайка Aliexpress
4 винта с головкой под торцевой ключ M2,5x14 (или длиннее) Aliexpress
2 M4 DIN934 шестигранная гайка Aliexpress
2 винта с круглой головкой M4x8 мм Aliexpress
Печатные детали
Кол-во Часть
4 Т-образная гайка M2.5.stl
1 Крепление слева.stl
1 Крепление справа.stl
Печать
Файлы STL предварительно повернуты и могут быть распечатаны в исходной ориентации.
Высота слоя: 0,2 мм
Ширина экструзии: 0,4 мм
Периметры: 3 или 4
Заполнение: 20%
Нет опор
Сборка

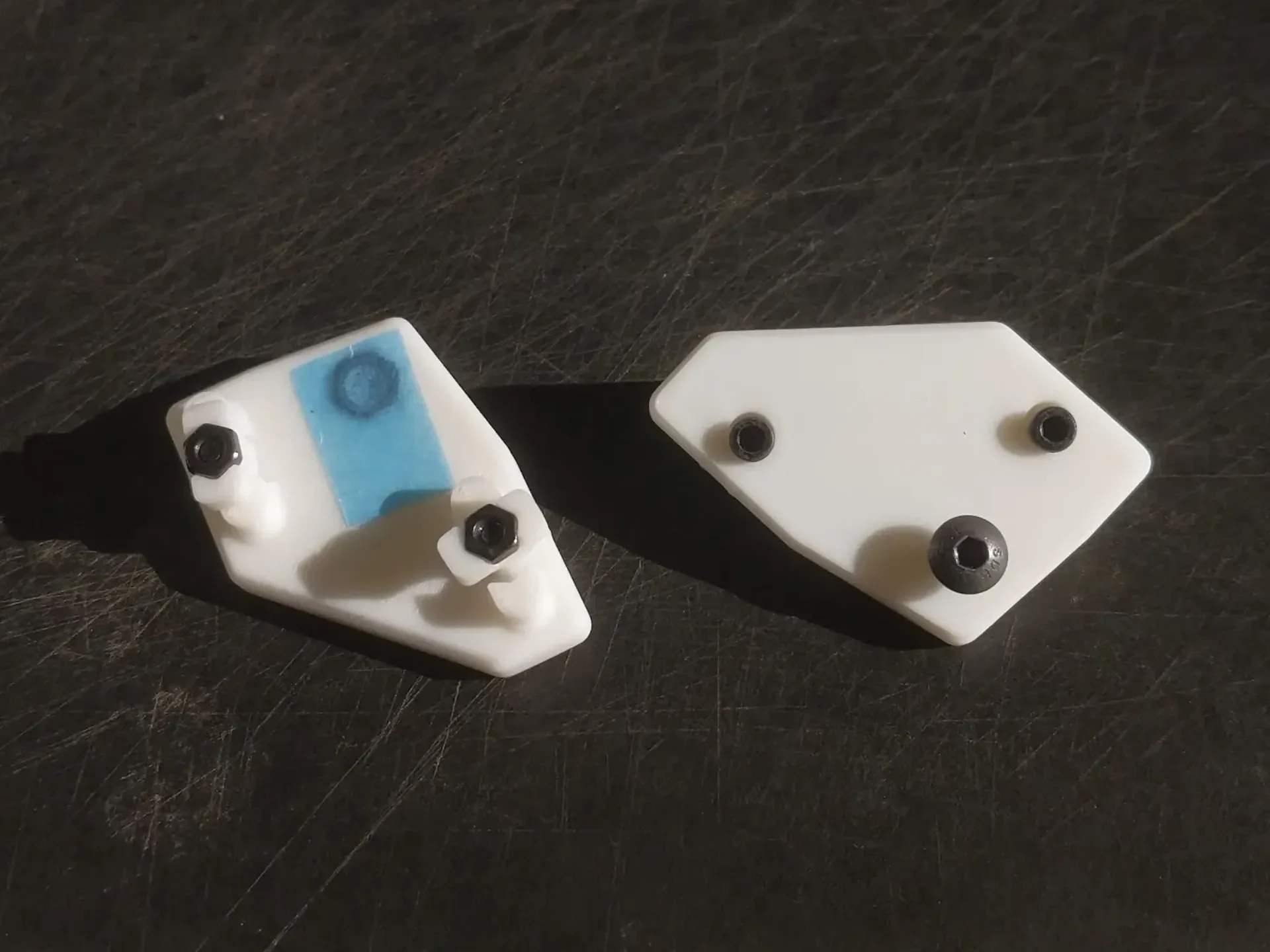

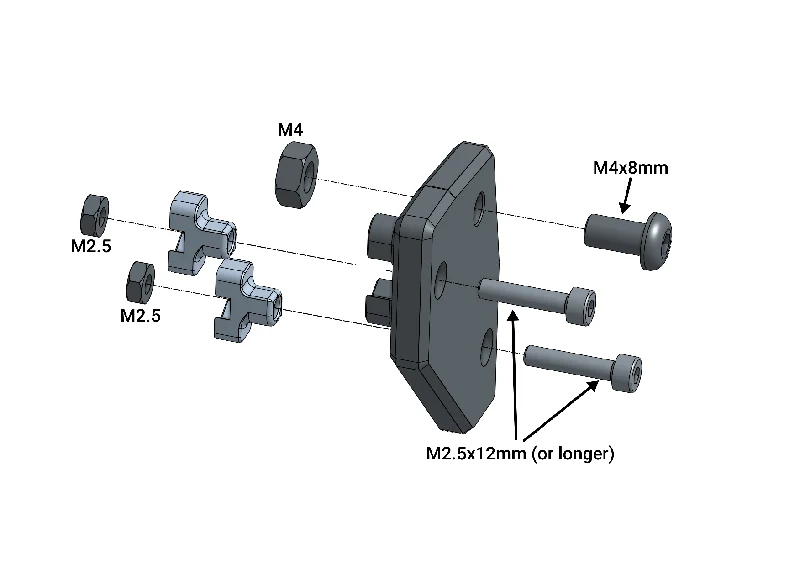

Вставьте шестигранные гайки М4 в заднюю часть детали.
Ввинчивайте BHCS M4x8 мм в шестигранные гайки до тех пор, пока расстояние между головкой винта и печатной частью не составит около 3 мм или пока конец винта не окажется заподлицо с нижней частью гайки M4. Используйте фиксатор резьбы на винте М4, если он у вас есть.
Наклейте небольшой кусочек ленты на каждую гайку M4, чтобы защитить перфорированную панель от винта.
Установите Т-образные гайки M2,5 и винты.

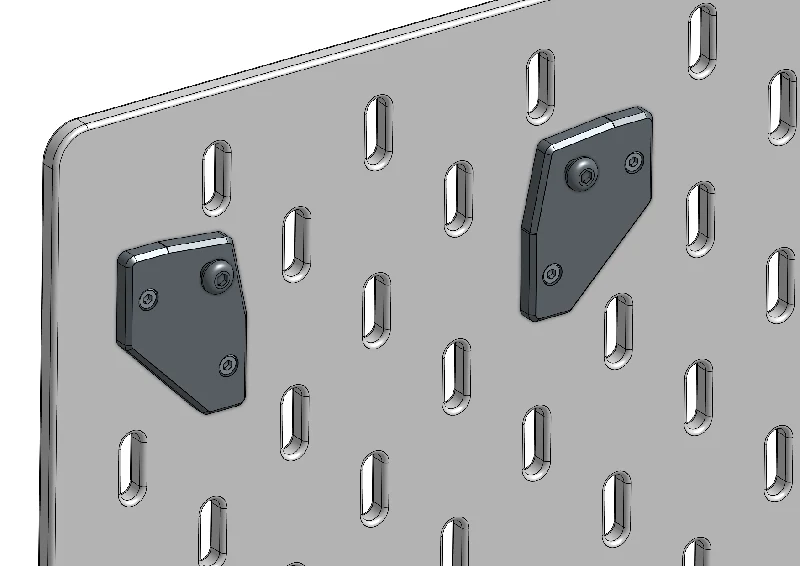

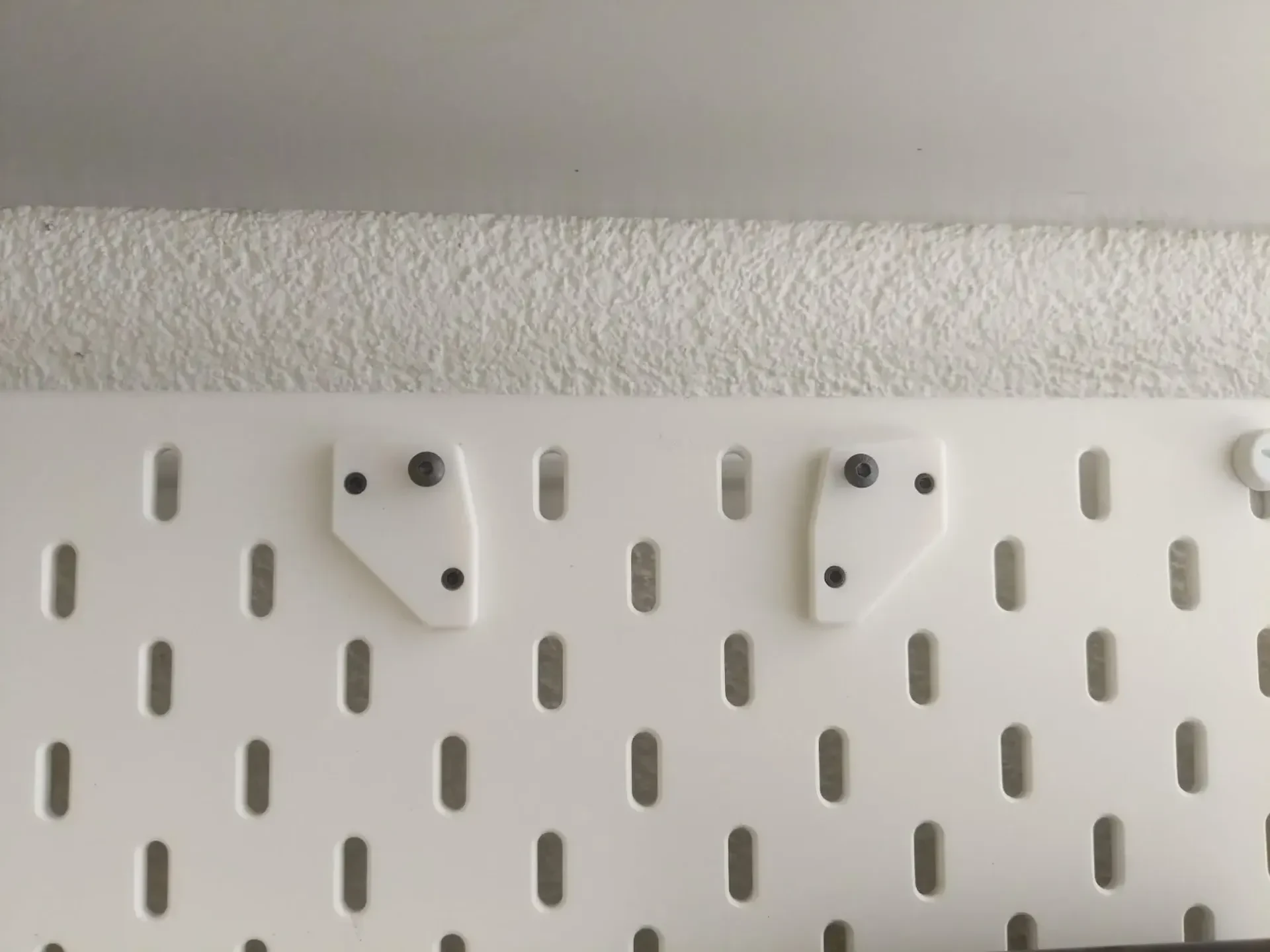

Установите крепления на перфорированную панель Skadis, как показано ниже.

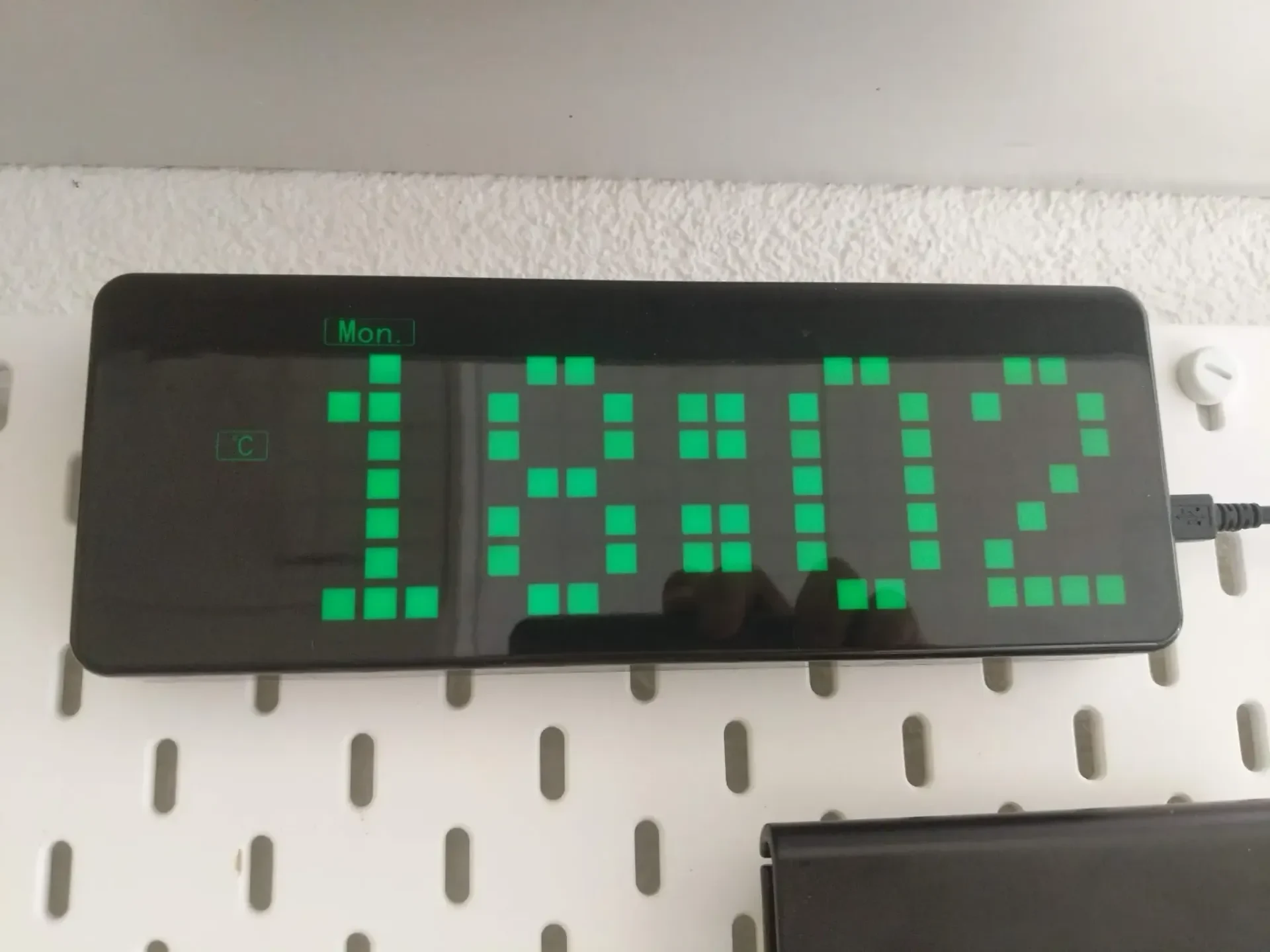

Установите часы Waveshare Pico Clock на головки винтов M4, используя шпоночные отверстия на задней стороне часы.
