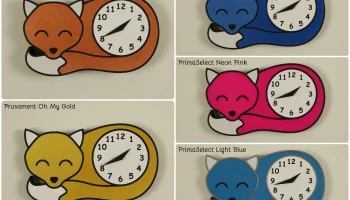

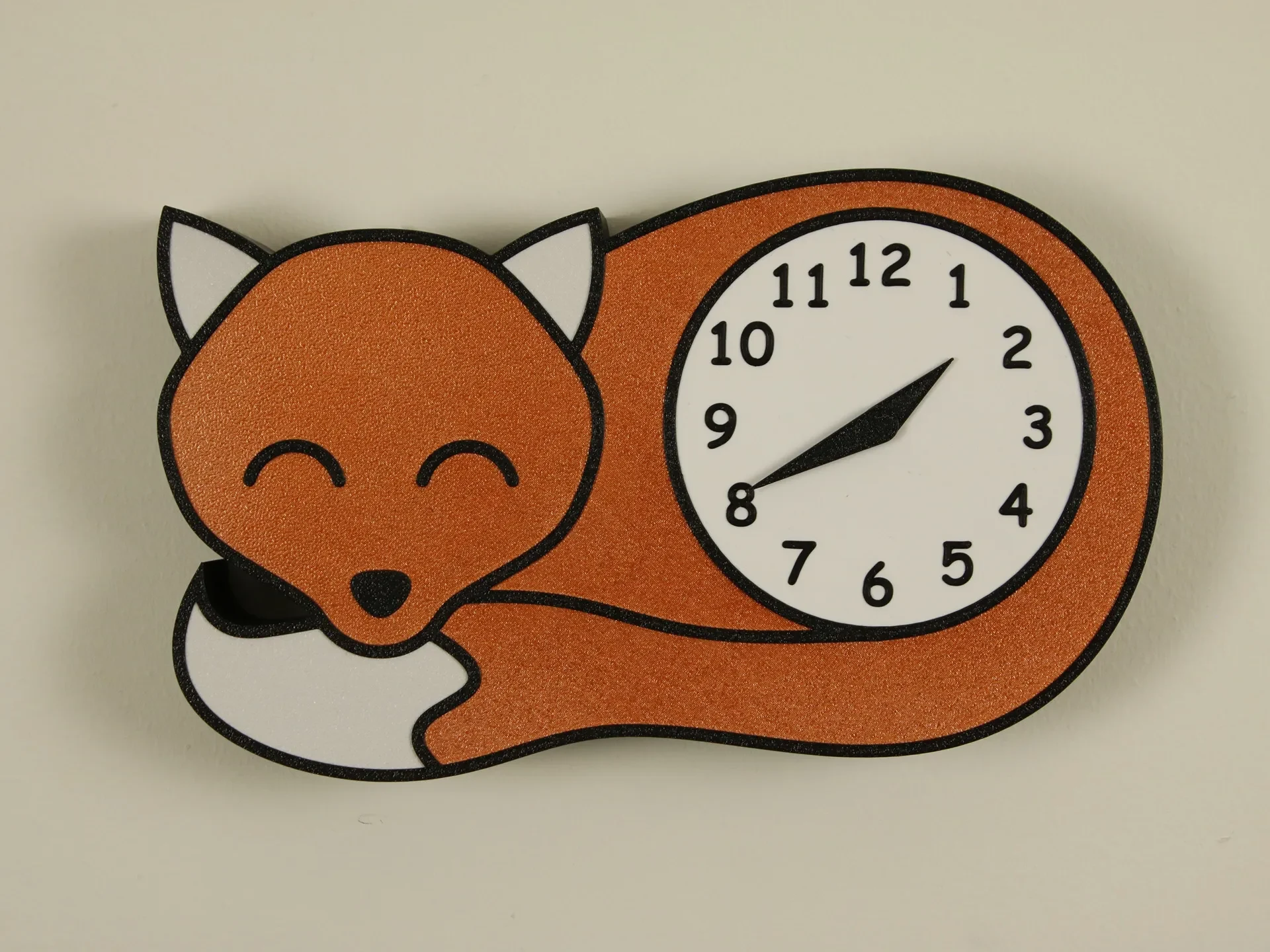

Настенные часы Fox

Эти часы созданы для работы с часовым механизмом от часов IKEA TROMMA (размер часового механизма 56х56 мм). Если вы хотите использовать другой часовой механизм, вам, возможно, придется изменить стрелки и/или пластину часового механизма.

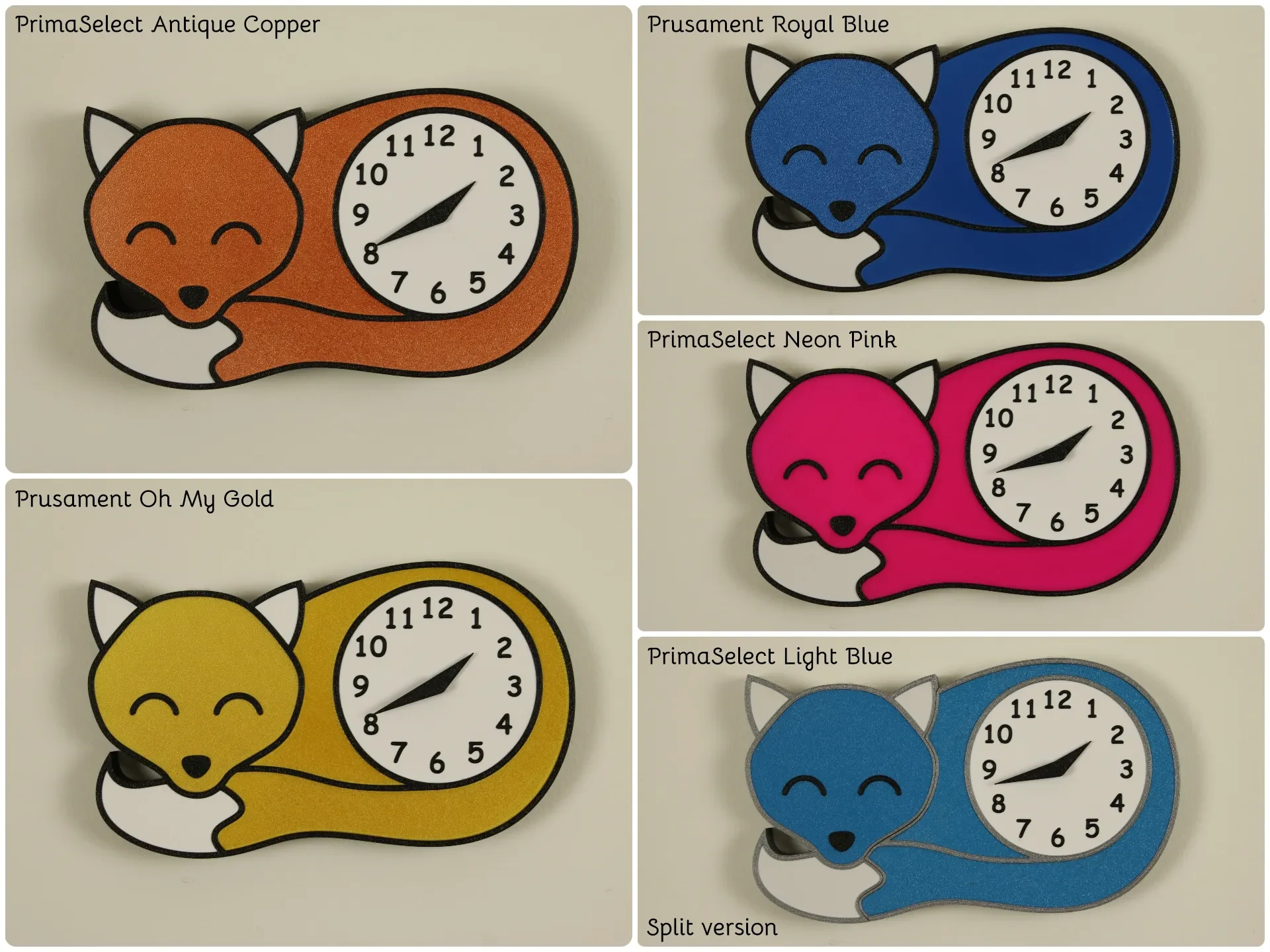

Версии и детали

Все части имеют суффикс в имени файла, описывающий, для какой версии (версий) они созданы.

_Все

Эти детали необходимы для всех версий.

_Нормальный

Эти детали нужны для обычной версии часов. Для этого требуется площадь сборки не менее 250x150 мм.

_Сплит

Эти детали представляют собой разделенную версию обычной версии, которая подходит для принтеров меньшего размера. Требуется площадь сборки не менее 170x170 мм.

_LED

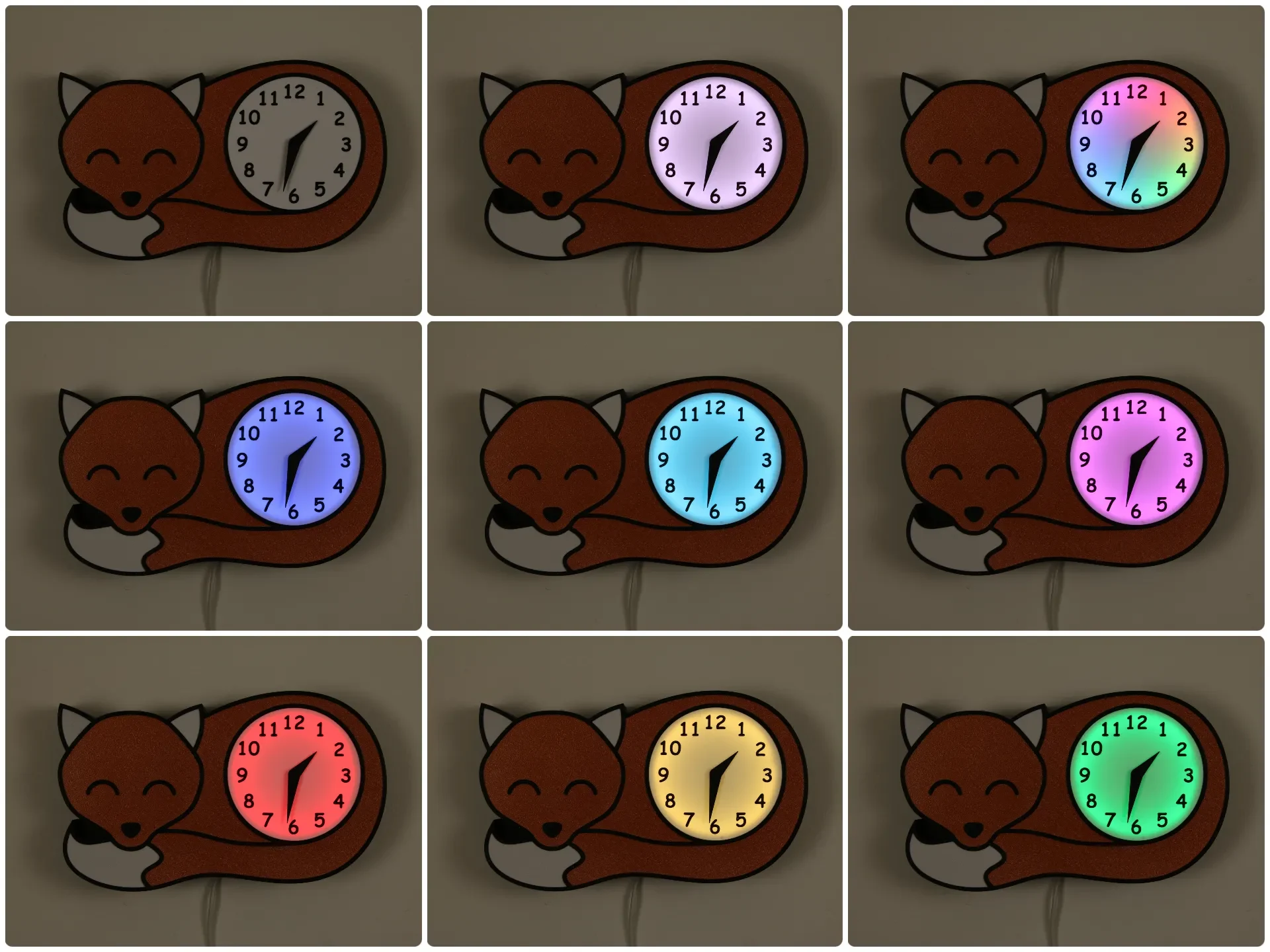

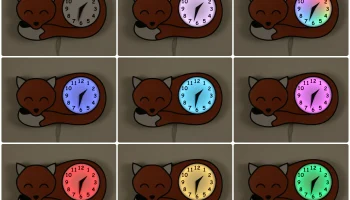

Детали для более толстой версии часов, в которой есть место для светодиодной ленты (шириной не более 14 мм и длиной 30 см) за циферблатом.

_Необязательно

Дополнительная деталь, используемая для облегчения разметки положений гвоздей на стене и обеспечения горизонтального положения часов.

Дополнительные материалы

Помимо распечатанных деталей вам понадобится следующее:

Совместимый часовой механизм, например. из часов ИКЕА ТРОММА
Клей
Печать

Используйте ширину периметра 0,8 мм или меньше, если вы хотите, чтобы перекрытие контуров скрыло границы других частей.

Все версии

Распечатайте все части с суффиксом _All в имени файла.

Циферблат

Добавьте изменение цвета цифр.

Для светодиодной версии убедитесь, что используемая вами нить достаточно прозрачна.

Стрелки часов

Они смоделированы так, чтобы соответствовать часовому механизму часов IKEA TROMMA, и смоделированы без каких-либо допусков. Если прилегание слишком плотное, вы можете либо отшлифовать его, либо немного увеличить его в слайсере.

Обычная версия

Распечатайте все части с суффиксом _Normal.

Разделенная версия

Распечатайте все части с суффиксом _Split.

Модели контуров содержат сегмент с периметром шириной 0,4 мм, который может быть проигнорирован слайсером. В этом случае вам необходимо включить настройку «Обнаружение тонких стенок» в PrusaSlicer (требуется включенный режим Advanced или Expoert) или соответствующую настройку, если вы используете другой слайсер.

Светодиодная версия

Распечатайте все детали с суффиксом _LED.

ЛедРинг

Эта деталь имеет толщину всего 0,8 мм и должна быть напечатана с полями.

Сборка

Совет: положите детали на место и нанесите тонкий слой клея вдоль заднего края каждой детали. Это снижает риск попадания остатков клея на лицевую сторону.

Шаг 1

Разложите контуры на ровной поверхности и приклейте к ним следующие детали:

Лицо
Тело
Уши
Хвост
Шаг 2
Приклейте циферблат к контурам.
(только светодиодная версия)
Прикрепите светодиодную ленту к внутренней части светодиодного кольца.
Приклейте светодиодное кольцо к контурам на обратной стороне циферблата.
Приклейте пластину часового механизма к контурам на обратной стороне циферблата/кольца светодиодов.
Шаг 3

Приклеиваем глаза и нос к лицу

Шаг 4 (только разделенная версия)

Соедините две детали контура (тело и лицо) с помощью соединителя контуров, при необходимости используйте клей.

Шаг 5

Вставьте часовой механизм и прикрепите стрелки.
