Блуждающие часовые часы

Обновление от 29 января 2022 г.: Дэвид Кингсман сделал ремикс этих часов с более надежным приводным механизмом.

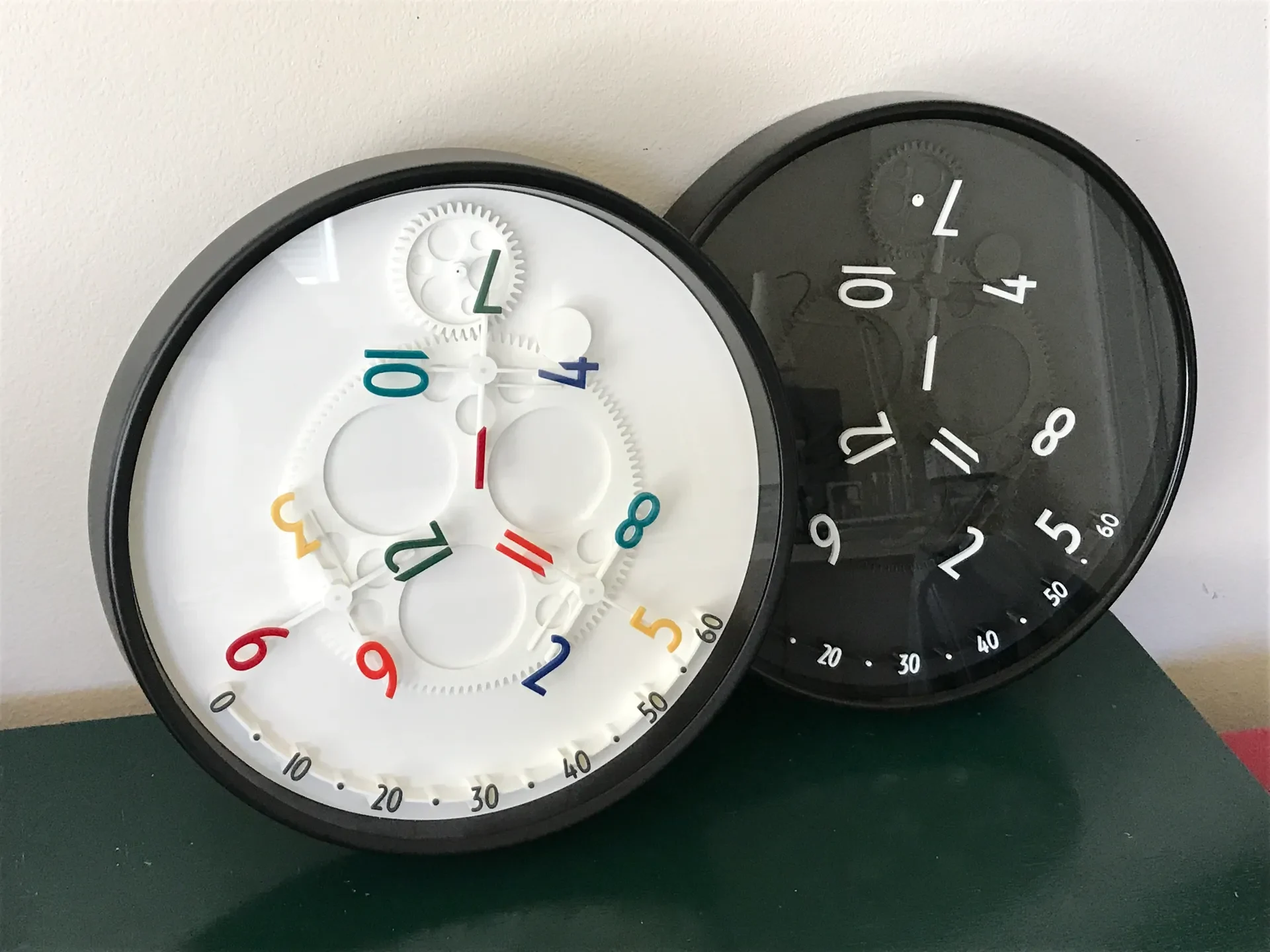

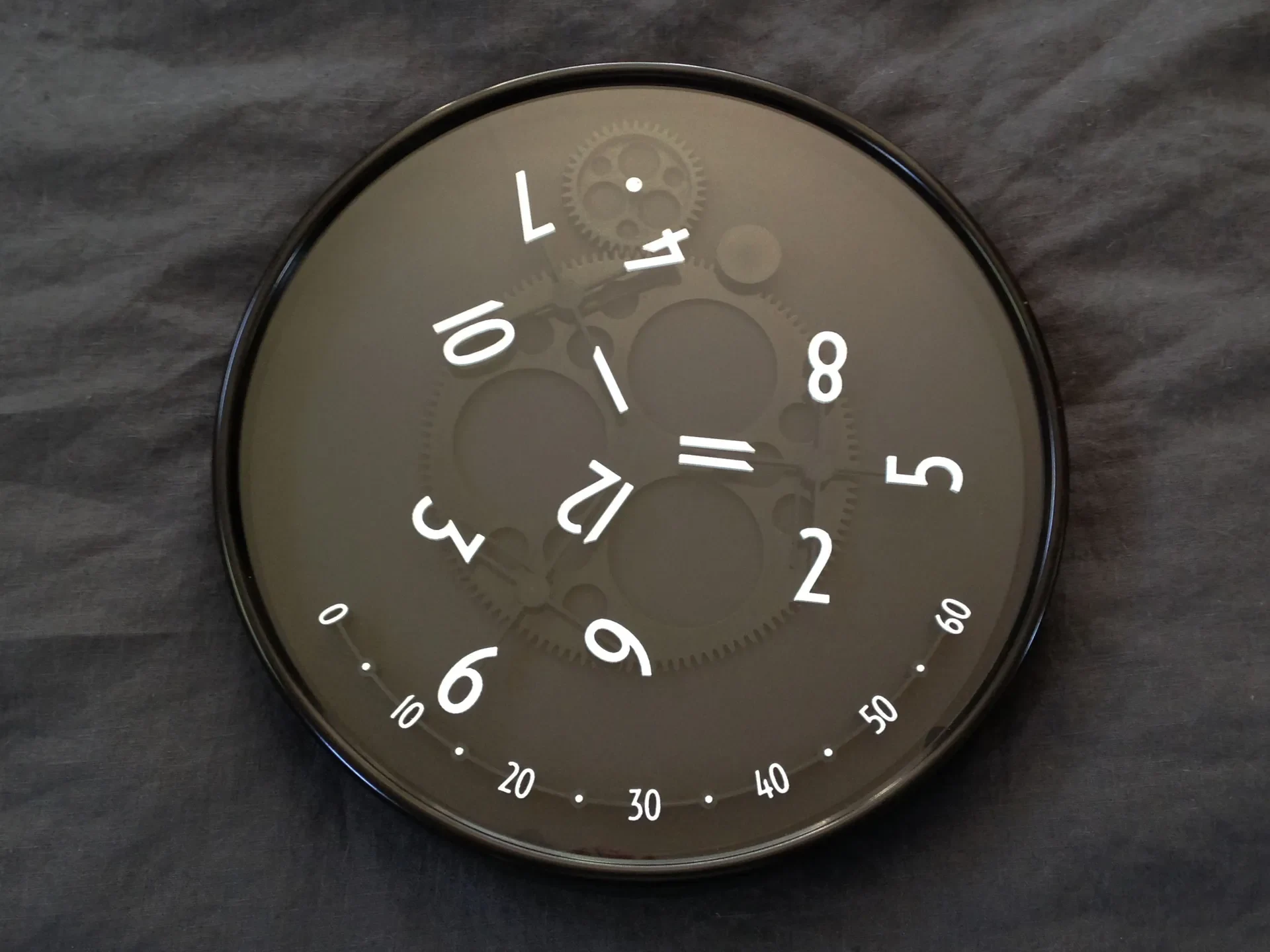

В блуждающих часовых часах сами часы указывают на минуты. В верхней части часа уходящий час указывает на 60-ю минуту, а входящий — на 0-ю минуту. Блуждающие часовые часы существуют с 1600-х годов, но эта концепция реализована в 3D-печати!

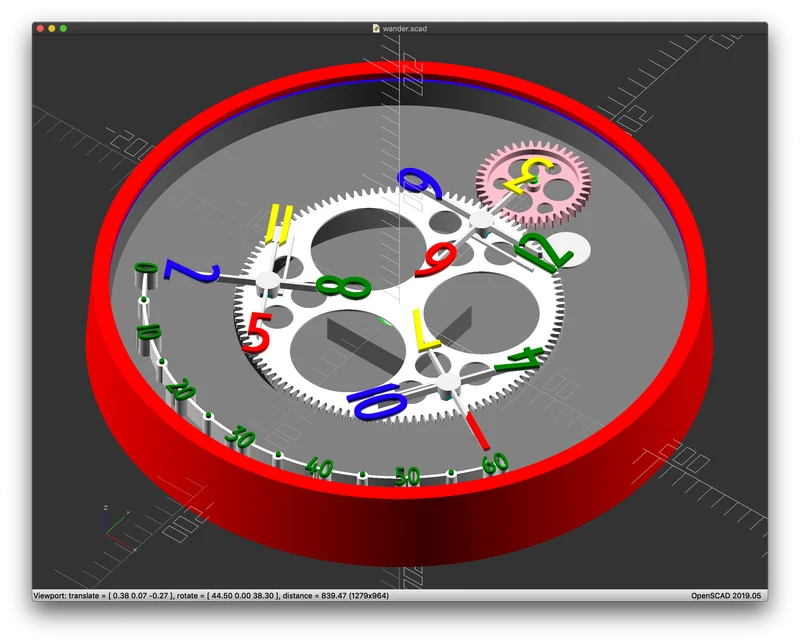

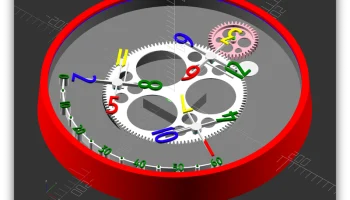

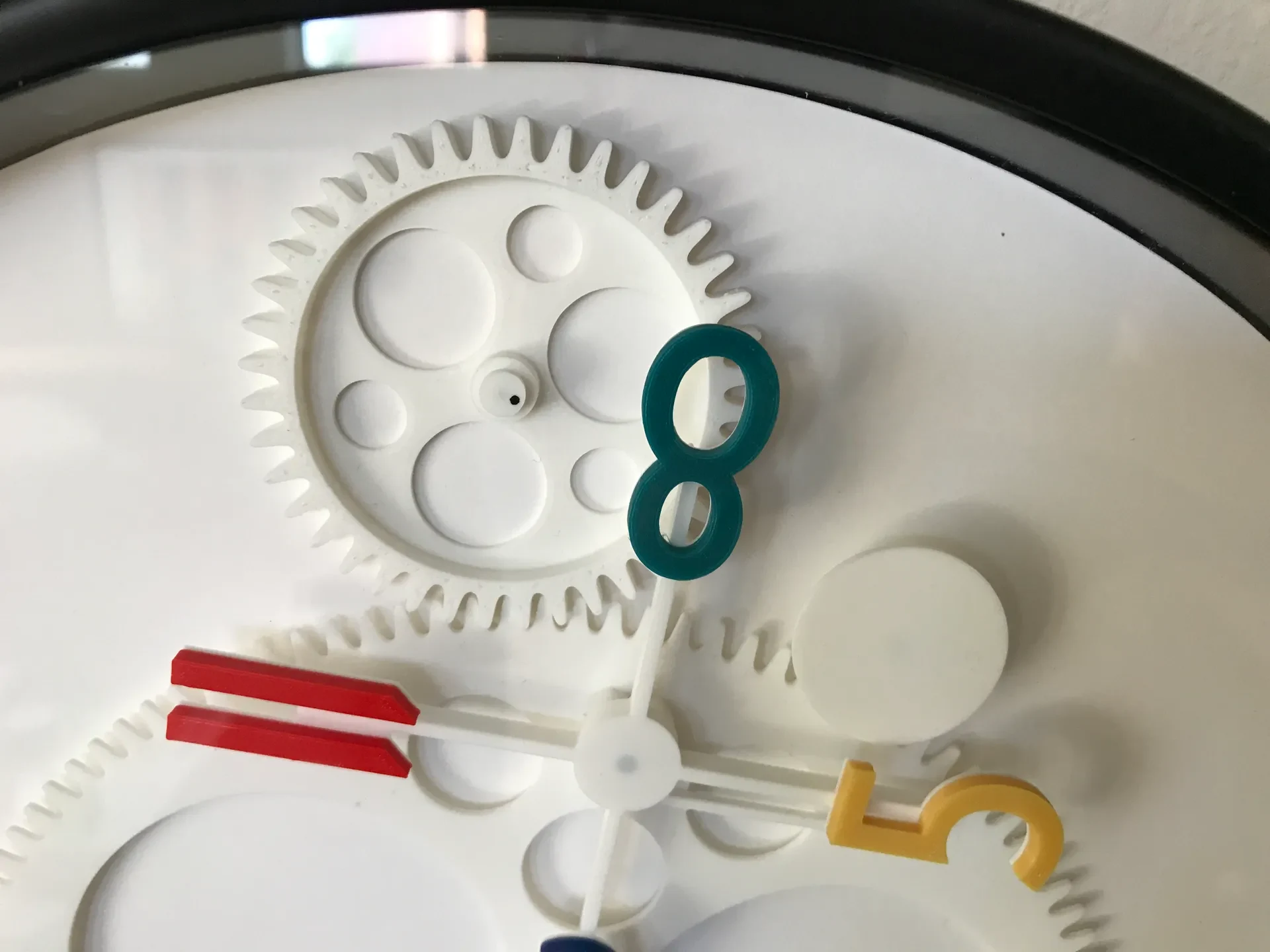

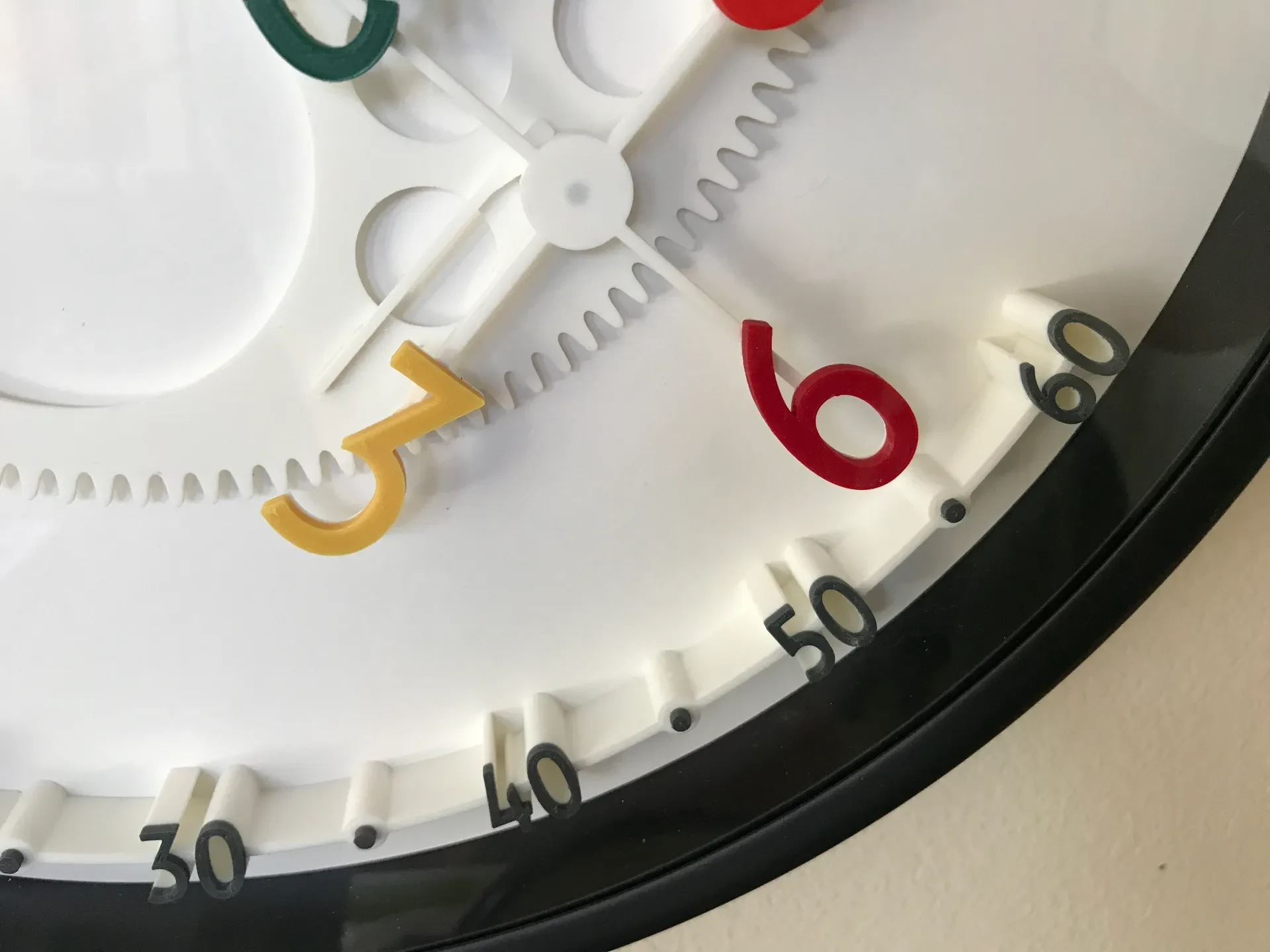

В этом примере используется корпус, циферблат, стекло и механизм от IKEA BONDIS, но модель можно масштабировать по осям X/Y, чтобы она соответствовала практически любому корпусу настенных часов. Механизм перенесен вверх, а посередине установлен подшипник 608, на котором установлена ​​центральная шестерня, которая вращается против часовой стрелки каждые три часа. Эта шестерня несет в себе три крестовины, каждая из которых, в свою очередь, рассчитана на ч��тыре часа. Внизу установлена ​​дуга минут, а вверху установлен бампер, позволяющий каждые три часа поворачивать каждую крестовину на 90° для установки на место следующего комплекта часов.

Центральная шестерня и поперечины печатаются лицевой стороной вниз, а все остальные детали — лицевой стороной вверх. Ничто не требует опор. Минутная дуга спроектирована таким образом, чтобы цвет нити менялся ближе к концу ее печати (включен в gcode), поэтому цифры минут выделяются. Шрифт — превосходный «Вольтер» Ивонны Шюттлер.

Для сверления отверстий в панели циферблата предоставляются шаблоны PDF формата Letter и A4.

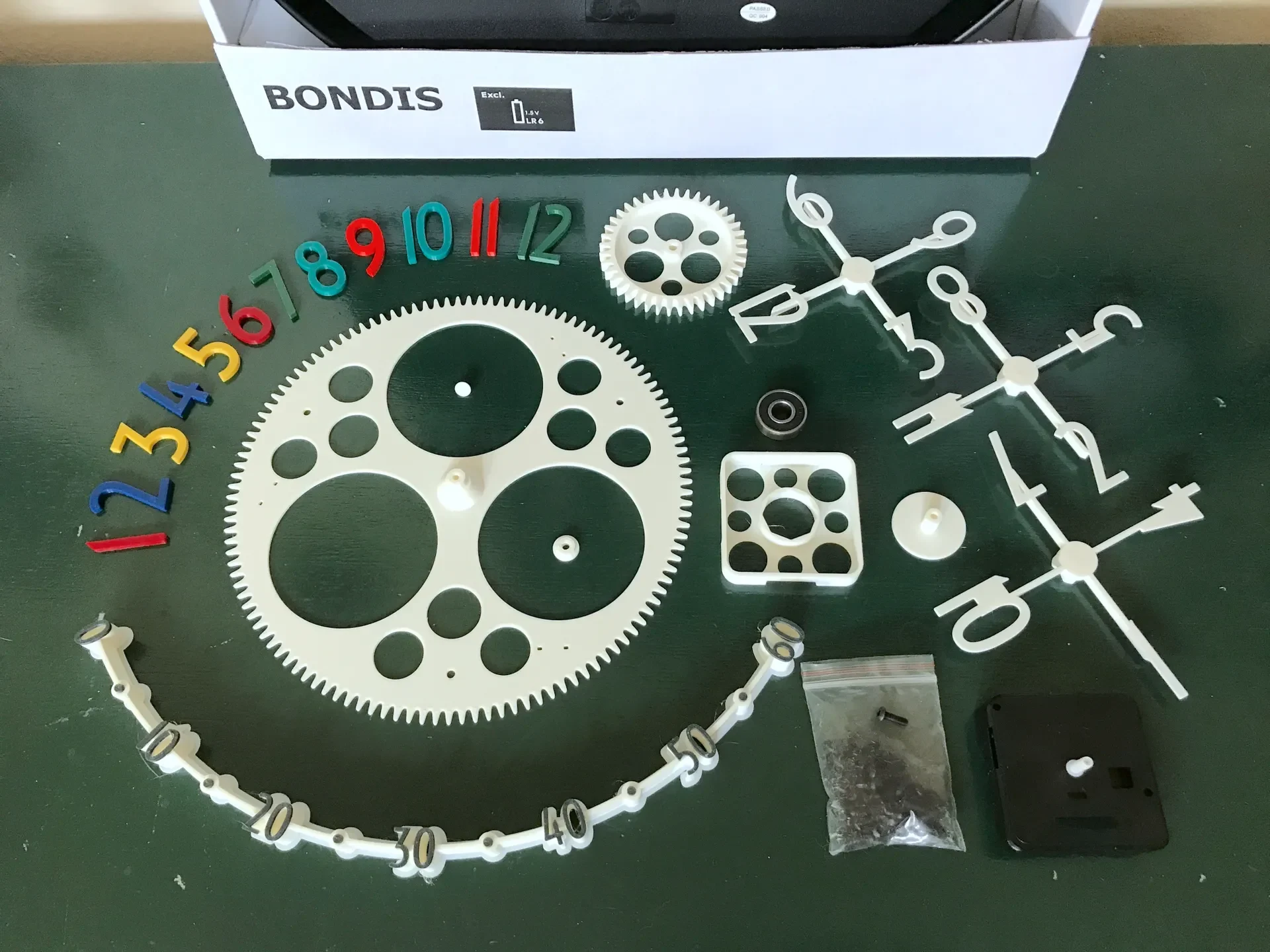

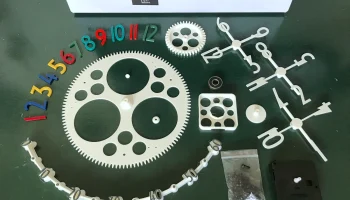

Необходимые детали и инструменты
ИКЕА БОНДИС
7 винтов M3 × 10 мм
Пластиковая эпоксидная смола
608 подшипник
Дрель со сверлами ~3 мм и ~6 мм (~1/8" и ~1/4").
Дополнительно: бумага для нового циферблата, минимальный размер 35 мм (14 дюймов).
Инструкции по сборке
Разберите БОНДИС.
Снимите и выбросьте руки.
Отделите оригинальный циферблат от пластиковой чаши циферблата. Замените его бумагой (совет: положите оригинальный циферблат лицевой стороной вниз и обведите его, чтобы получился рисунок вырезания), или просто удалите клей с поддона циферблата и оставьте его пустым.
Альтернативно, вы можете оставить оригинальный циферблат на месте и покрасить его или, возможно, использовать спирт, чтобы удалить маркировку.
Снимите механизм с задней части циферблата, освободив его от верхнего и нижнего зажимов.

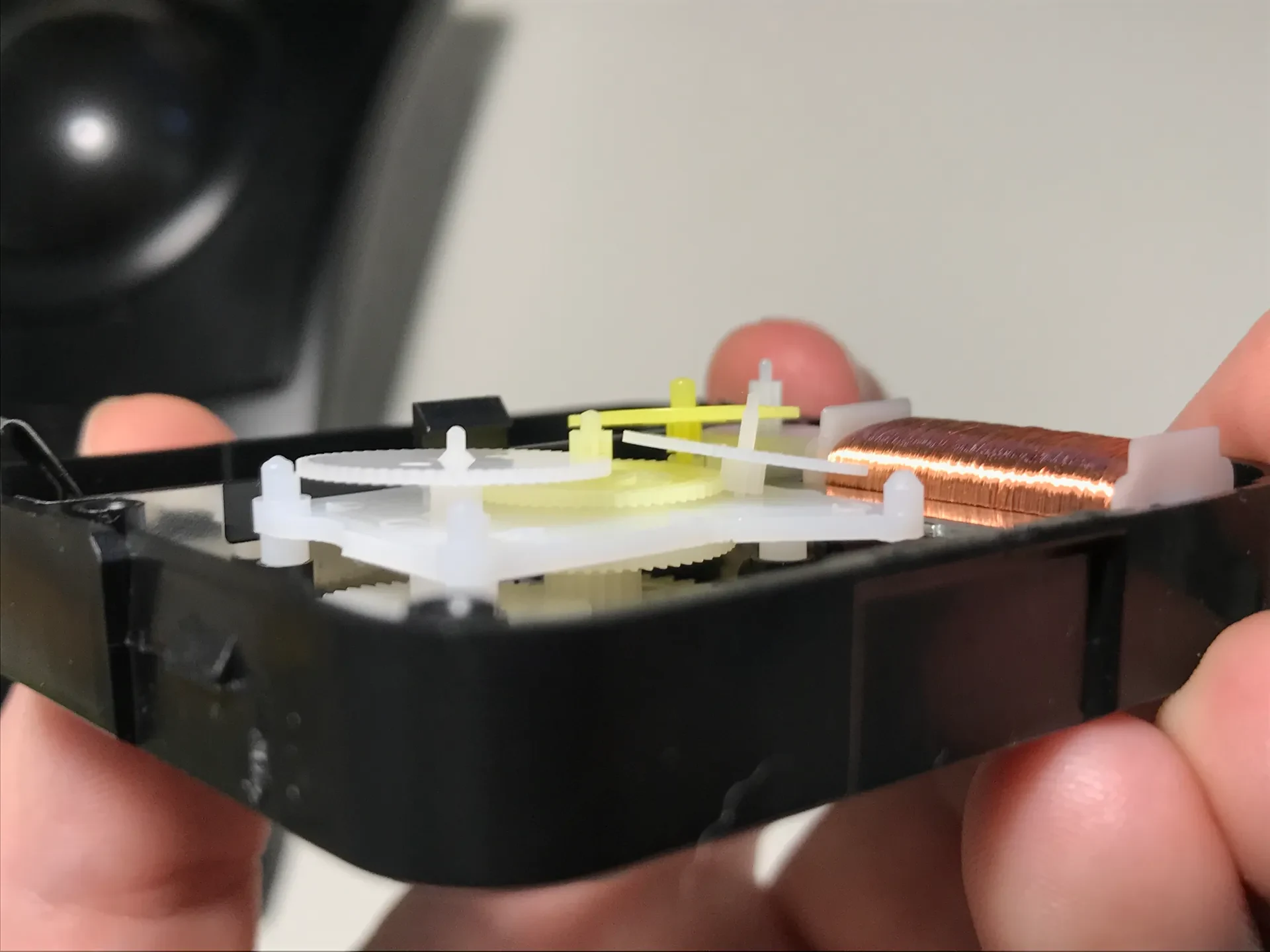

Измените движение.

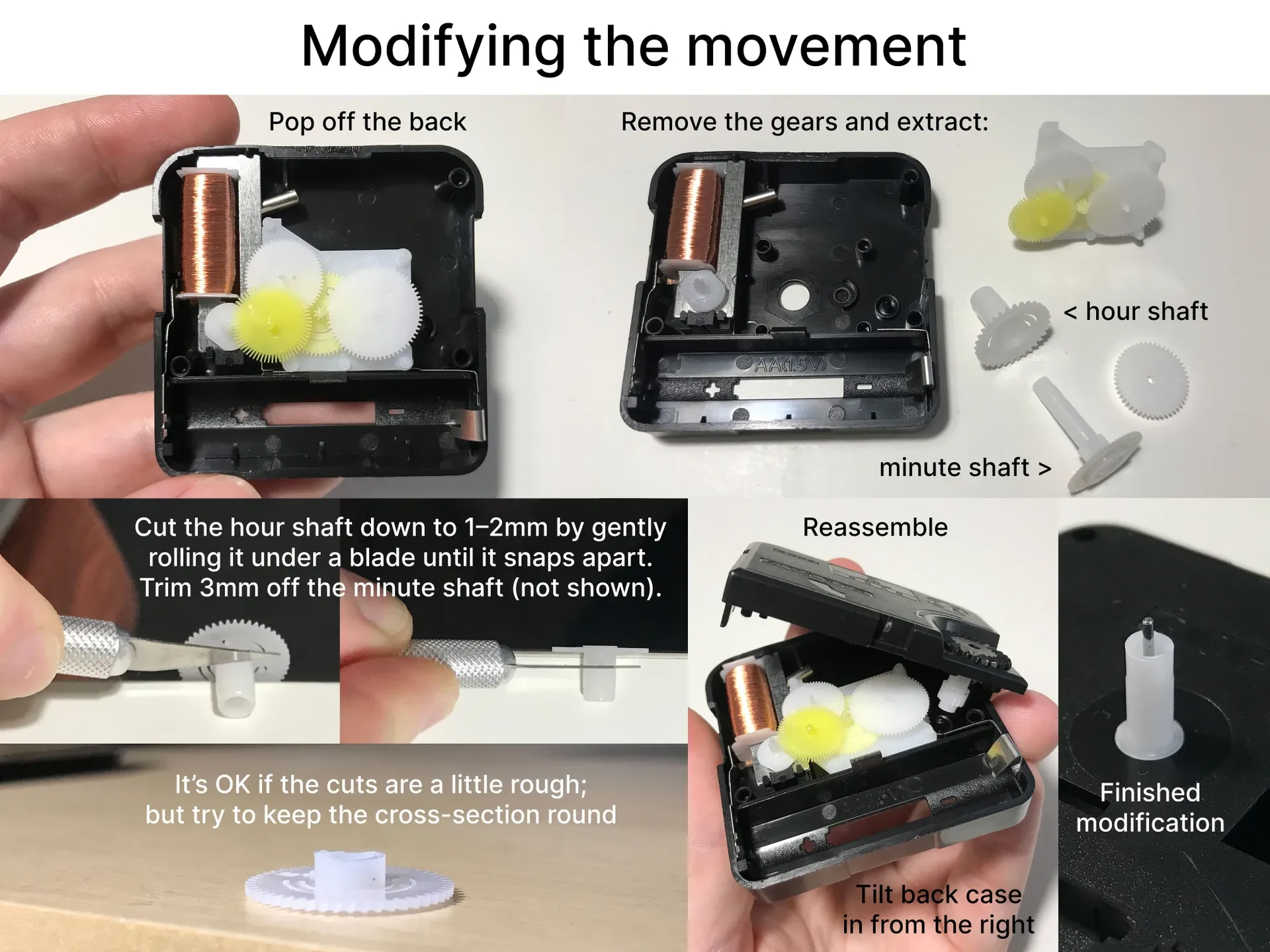

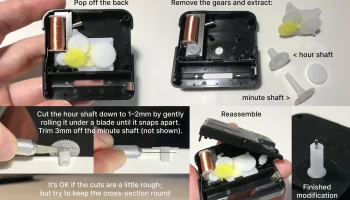

Разберите механизм, как показано на рисунке.
Аккуратно обрежьте часовой вал до толщины 1-2 мм (поскольку он больше не используется, но его шестерню необходимо оставить на месте для обеспечения расстояний).
При желании отрежьте кончик минутной оси на 3 мм, чтобы освободить место для секундной стрелки.
Альтернативно, соблюдая осторожность, вы можете сделать это, сохранив движение. В этом случае обрежьте часовой вал как можно ближе к корпусу механизма и будьте осторожны, чтобы не повредить минутный вал в этом месте.

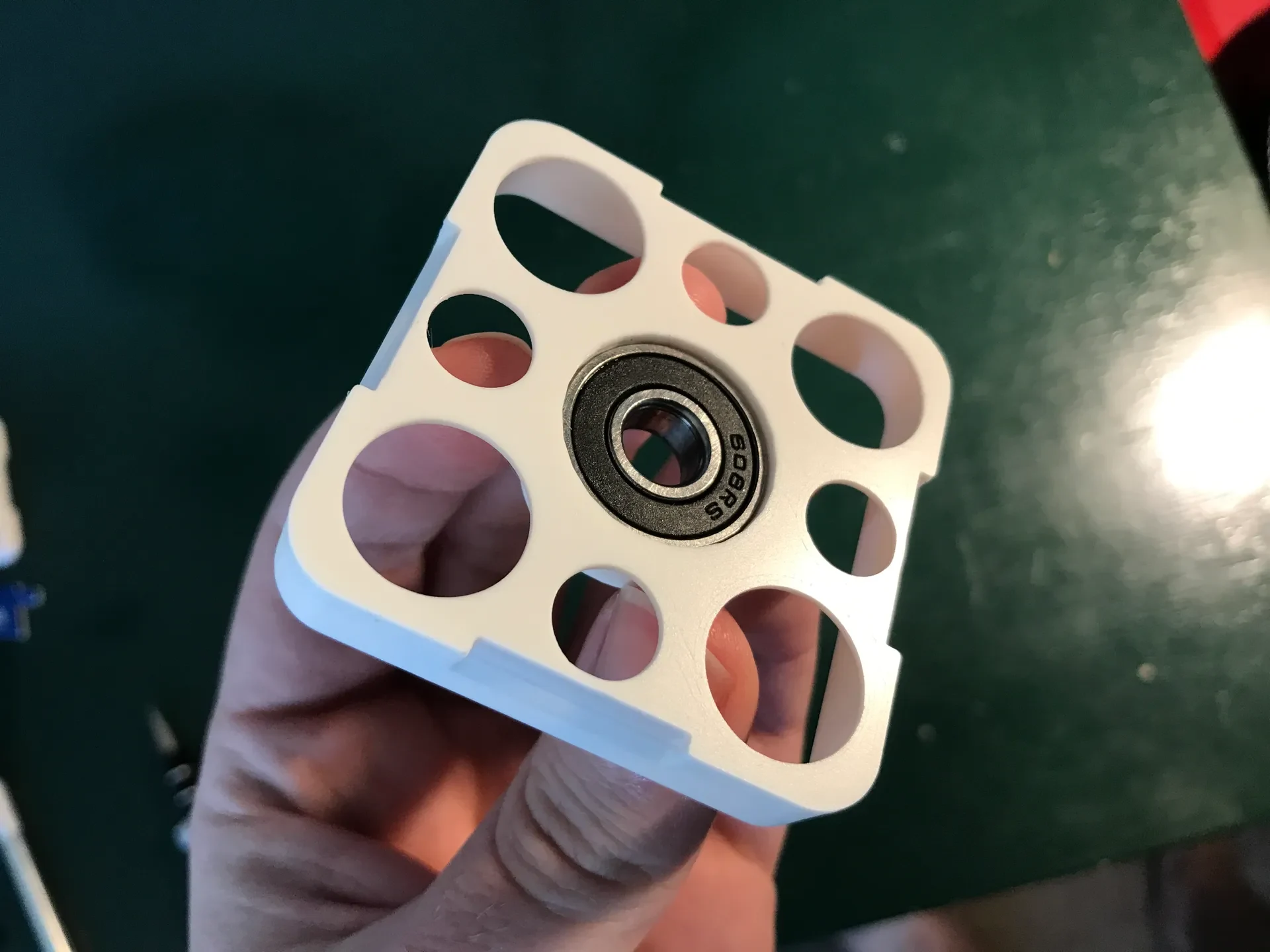

Установите подшипник 608.

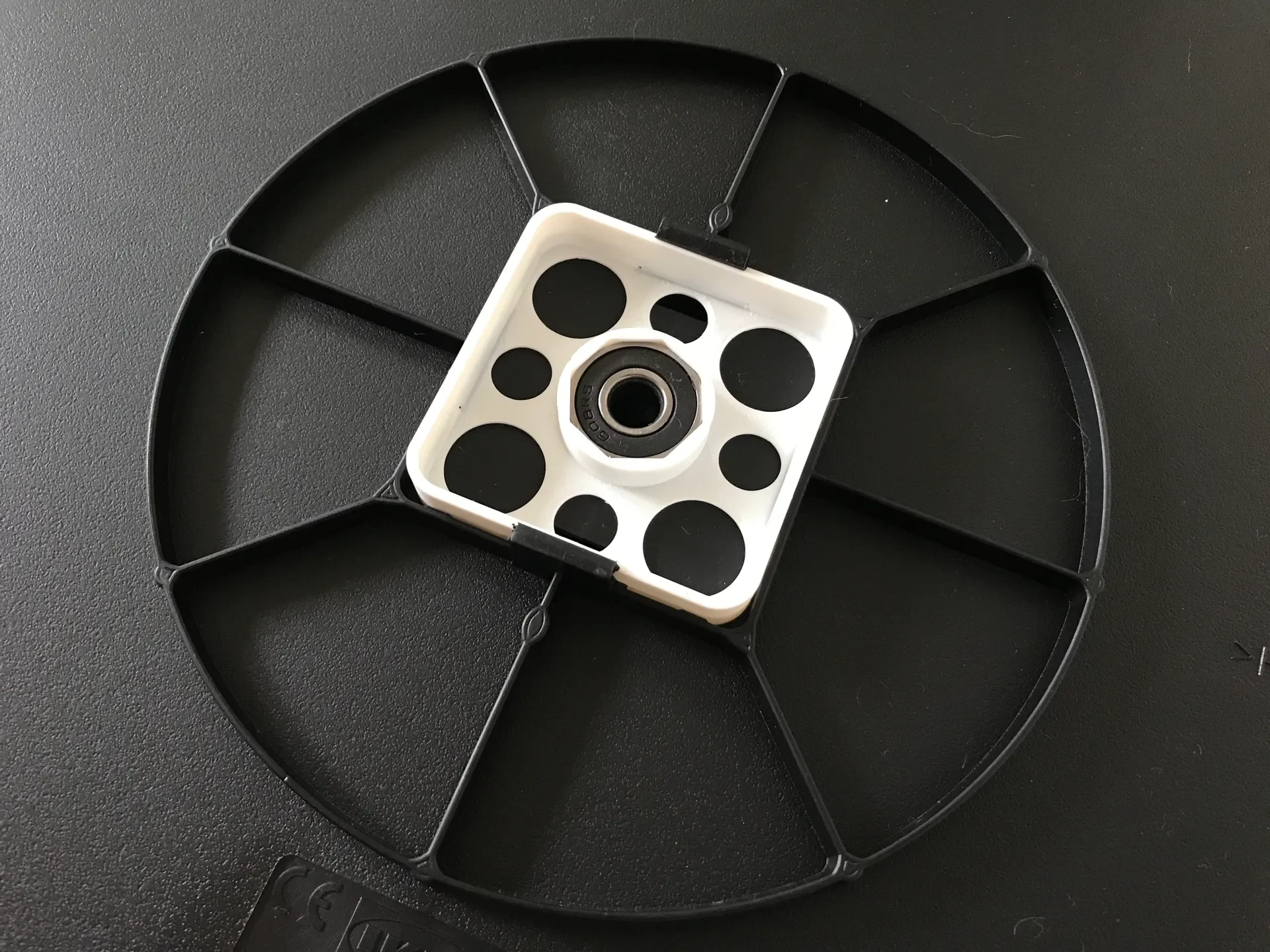

Как показано на рисунке, установите его в кронштейн и установите кронштейн на заднюю часть панели шкалы.
Просверлите отверстия в чаше циферблата.
Распечатайте один из шаблонов PDF (они одинаковые, просто разные размеры бумаги) и измерьт�� линейки, чтобы убедиться, что он напечатан в масштабе 100%.
Вырежьте отверстие в центре, чтобы можно было центрировать его над подшипником 608.
Отметьте отверстия, которые необходимо просверлить, а затем просверлите их.
Обратите внимание, что оригинальную подвеску больше нельзя будет использовать, поскольку механизм будет установлен примерно в этом месте (вместо этого часы могут висеть на краю корпуса) — поэтому обязательно совместите просверленные отверстия так, чтобы вешалка не мешала, как показано на рисун��е.
Эпоксидный этап.
Приклейте каждую цифру часа к соответствующей крестовине.
Нанесите эпоксидную смолу на листовые рессоры на переднюю (плоскую) сторону центральной шестерни. Два выступа на каждой пружине должны войти в небольшие отверстия на шестерне.
Нанесите эпоксидную смолу на мех��низм на заднюю часть циферблата так, чтобы вал проходил через просверленное отверстие диаметром 6 мм, как показано на рисунке.
Подождите, пока вся эпоксидная смола застынет.
Соберите центральную шестерню.
Прикрепите каждую поперечину к центральной шестерне с помощью винта с задней стороны (вала) шестерни.
Сначала установите поперечину 1/4/7/10; затем по часовой стрелке установите 2/5/8/11, затем 3/6/9/12.
Винты должны быть
