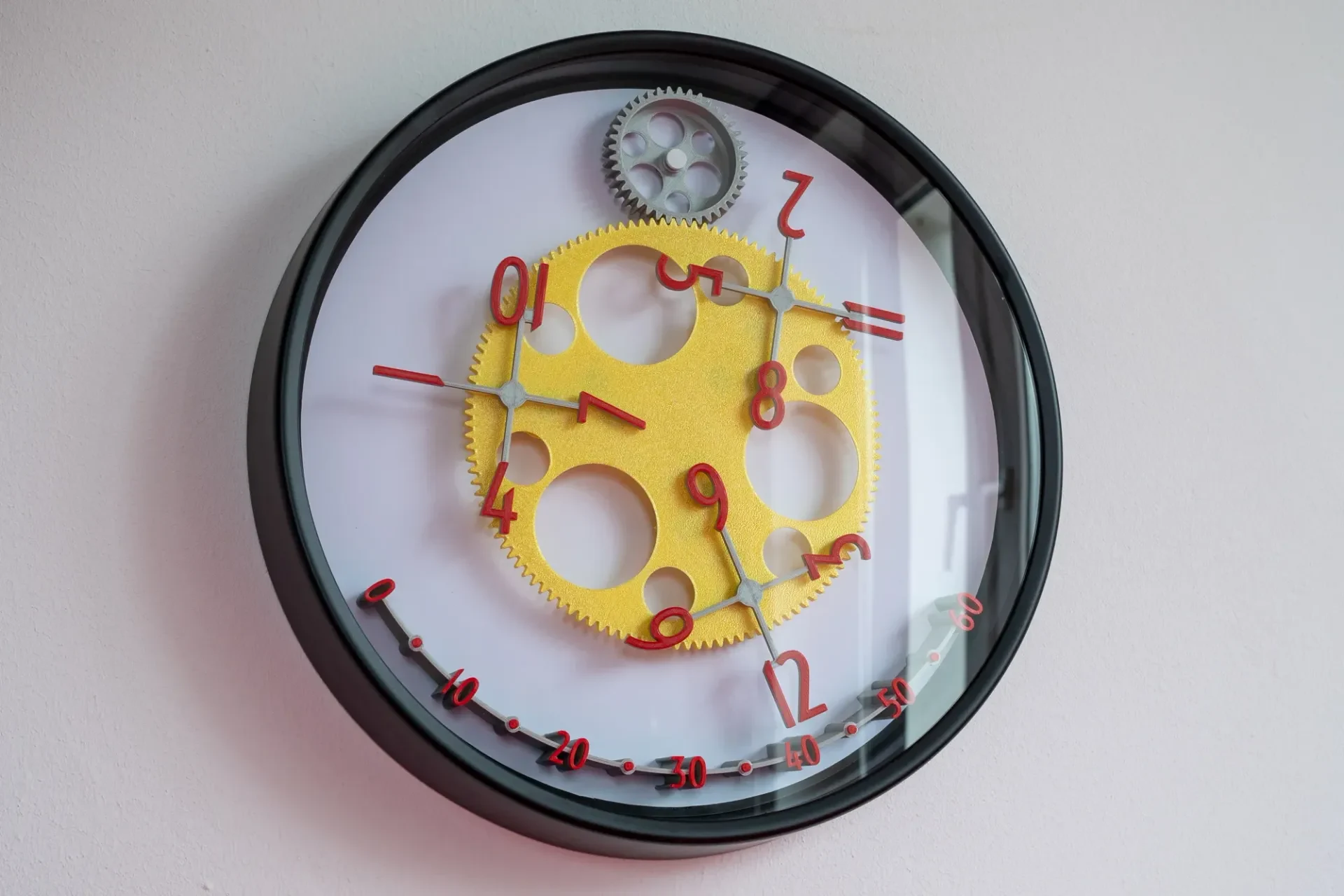

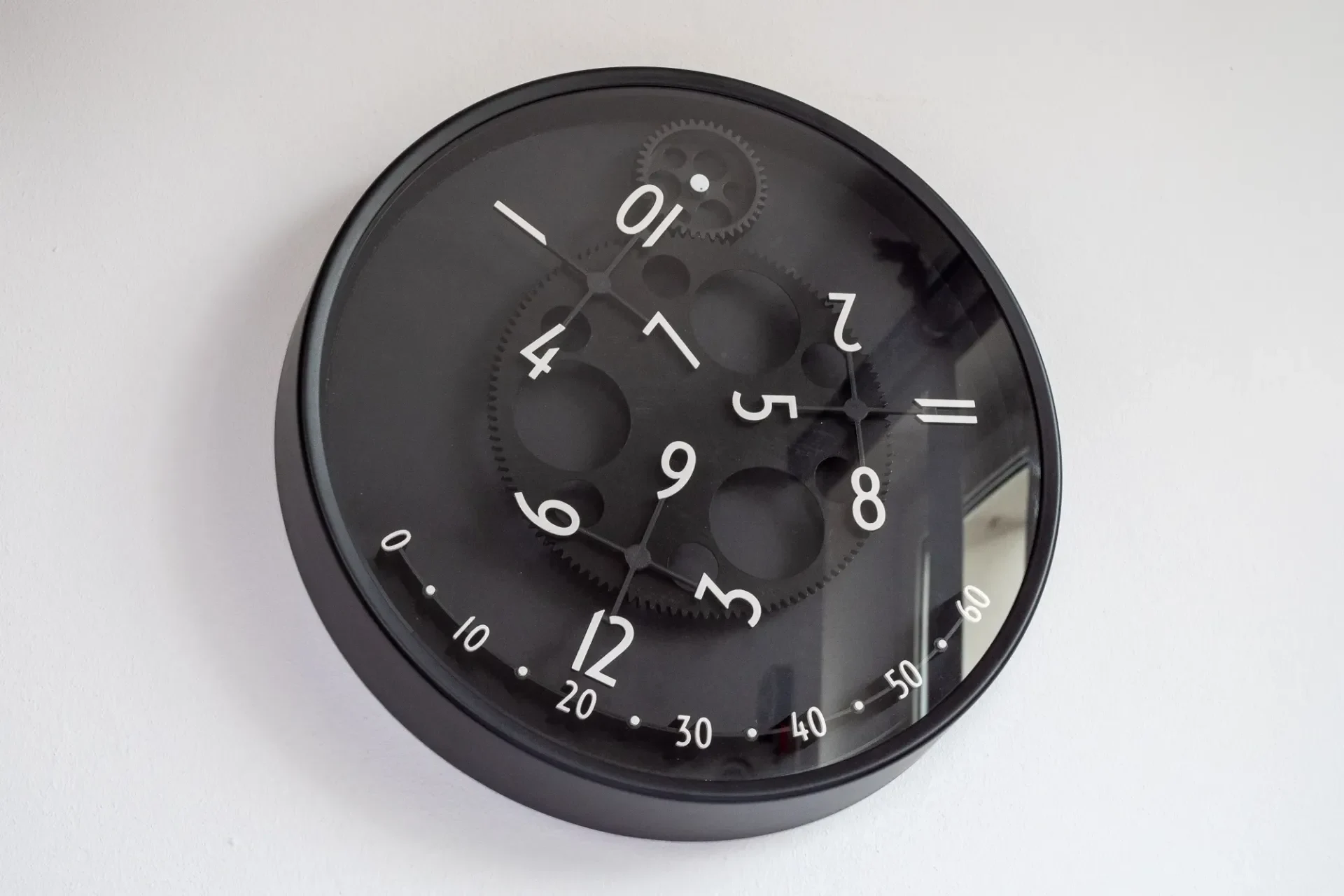

Улучшенные блуждающие часы

Введение

Как читать: Текущий час указывает на текущую минуту.

Это переработка блуждающих часов от clockspot: https://www.printables.com/model/69885-wandering-hour-lock.
Я поменял механизм, они сделали концепцию и внешний вид.

Часы имеют диаметр 38 см.
Для печатаемых деталей необходима печатная платформа размером не менее 200 мм х 200 мм!
Возможно, вам придется разделить MinuteArc.

В механизме используется женевский привод для вращения часовых колес.

Вот как работает этот механизм:

Дополнительное оборудование

1x Часы Ikea Bondis. Проверьте наличие на местном сайте Ikea.

Икеа США

Икеа Германия

Альтернативно вы можете использовать их. Посмотрите на eBay или на местном сайте объявлений.

Количество винтов
М3х6 мм 14
М3х18 мм 3
М3х4 мм 3
М3х8 мм 1
Сумма подшипника
695 5x13x4 12
6002 15x32x9 1

Механизм часов:

Я протестировал эти два движения и могу подтвердить, что они работают:
UTS 800 (ранее Junghans W 838) High Torque, длина вала 16 мм 800 355
UTS 800 (ранее Junghans W383) Длина вала 16 мм 800 055

Если вы покупаете механизм где-то еще, обязательно купите его с евровалом и правильной длиной. Сравните с фотографиями на сайте, на который я дал ссылку.

РЕДАКТИРОВАТЬ: Я установил обычный часовой механизм (не с высоким крутящим моментом), и он, кажется, работает нормально. Для самой простой установки я рекомендую перемещение на 16 мм с евровалом (с резьбой и небольшой круглой гайкой). Оригинальный механизм Ikea слишком слабый.

Дополнительно: картон размером минимум 350х350 мм, например А2. Он будет использоваться в качестве нового цвета фона.
Также можно удалить цифры на оригинальной подложке ацетоном. Таким образом вы получите матовый черный фон. Спасибо matemaciek за это открытие!

Инструменты

Вам нужно просверлить отверстия разного размера в пластиковой раме часов Bondis. Вы должны уметь делать отверстия следующих размеров: 3 мм, 10 мм и 18 мм. Ступенчатая дрель работает отлично.

Печатные детали

Распечатайте все детали в указанных количествах. Никакие опоры не нужны. Я использовал сопло 0,4 мм, PLA и высоту слоя 0,2 мм.

Название детали Сумма
Центральный_Гир 1
Центральный держатель шестерни 1
Центральная шестерня, фиксатор 1
ЧасыДвижениеШестерня 1
ЧасыДвижениеSpacer 1
Drill_Template_Standoff 1
Противостояние 4
Женева_Gear_Central 1
Женева_Gear_1 3
Женева_Gear_2 3
Женева_Gear_3 3
Женева_Водитель 3
Женева_Driven 3
НомерКолесоМойка 3

Измените цвет частей ниже для большего контраста.

Название детали (изменение цвета) Количество
Минут��ая дуга 1
ЧислоКолесо_1_4_7_10 1
ЧислоКолесо_2_5_8_11 1
ЧислоКолесо_3_6_9_12 1
Инструкции по сборке

Вставка подшипника CentralGearHolder

Вставьте больший подшипник в центральный держатель шестерни. Подгонка очень плотная, возможно, вам придется использовать тиски.

Препарат Бондиса

Отделите внутреннюю пластиковую деталь от внешней рамы, сняв стальные зажимы. Поместите металлическую раму и стекло в безопасное место.
Снимите стрелки часов и механизм часов. Они вам не понадобятся, поскольку мы будем использовать другой, более мощный часовой механизм.
Затем снимите наклейку с часами. Или нет, если вам нравится внешний вид.
Также есть возможность удаления номеров ацетоном.

Дыры

Распечатайте шаблон сверла в разделе «Другие файлы» (измерьте линейки, чтобы убедиться, что он напечатан правильно).

Расположите часы оригинальным настенным креплением влево.

Положите шаблон для сверления на часы так, чтобы центральное отверстие подшипника совпадало с центральным отверстием часов. Используйте источник света за часами, чтобы было проще.

Разметьте все отверстия и просверлите их по размеру, указанному на шаблоне.

Вставьте CentralGearHolder в часы и отметьте отверстия. Снимите CentralGearHolder и просверлите четыре отверстия сверлом диаметром 3 мм.

Краевое противостояние

Возьмите шаблон Drill_Template, приложите его к верхней части часов, отметьте два отверстия и просверлите два отверстия диаметром 3 мм.
Возьмите одну стойку и прикрепите ее к краю винтами М3х6 мм.
Репеа
