Канал охлаждения деталей Arco + задняя крышка экструдера

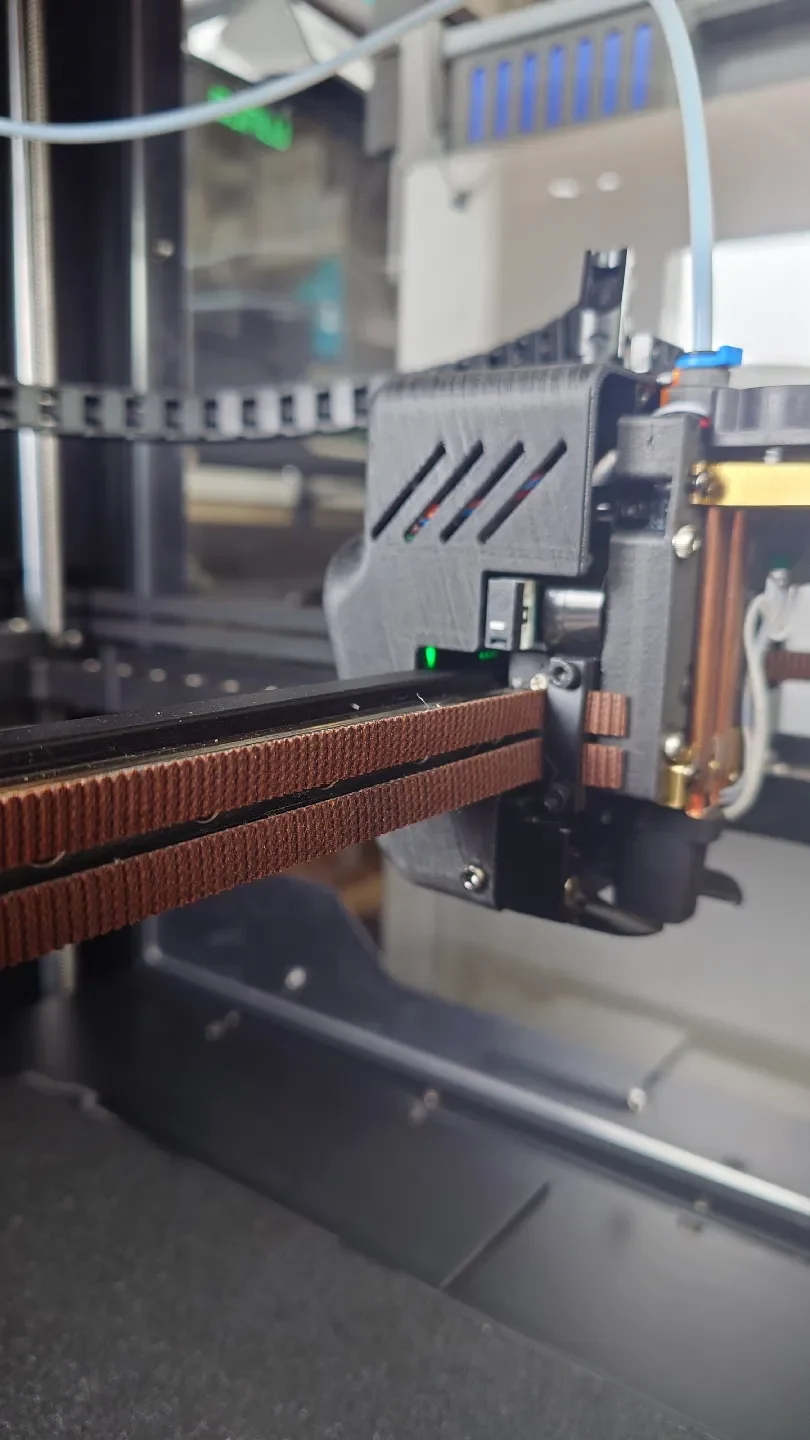

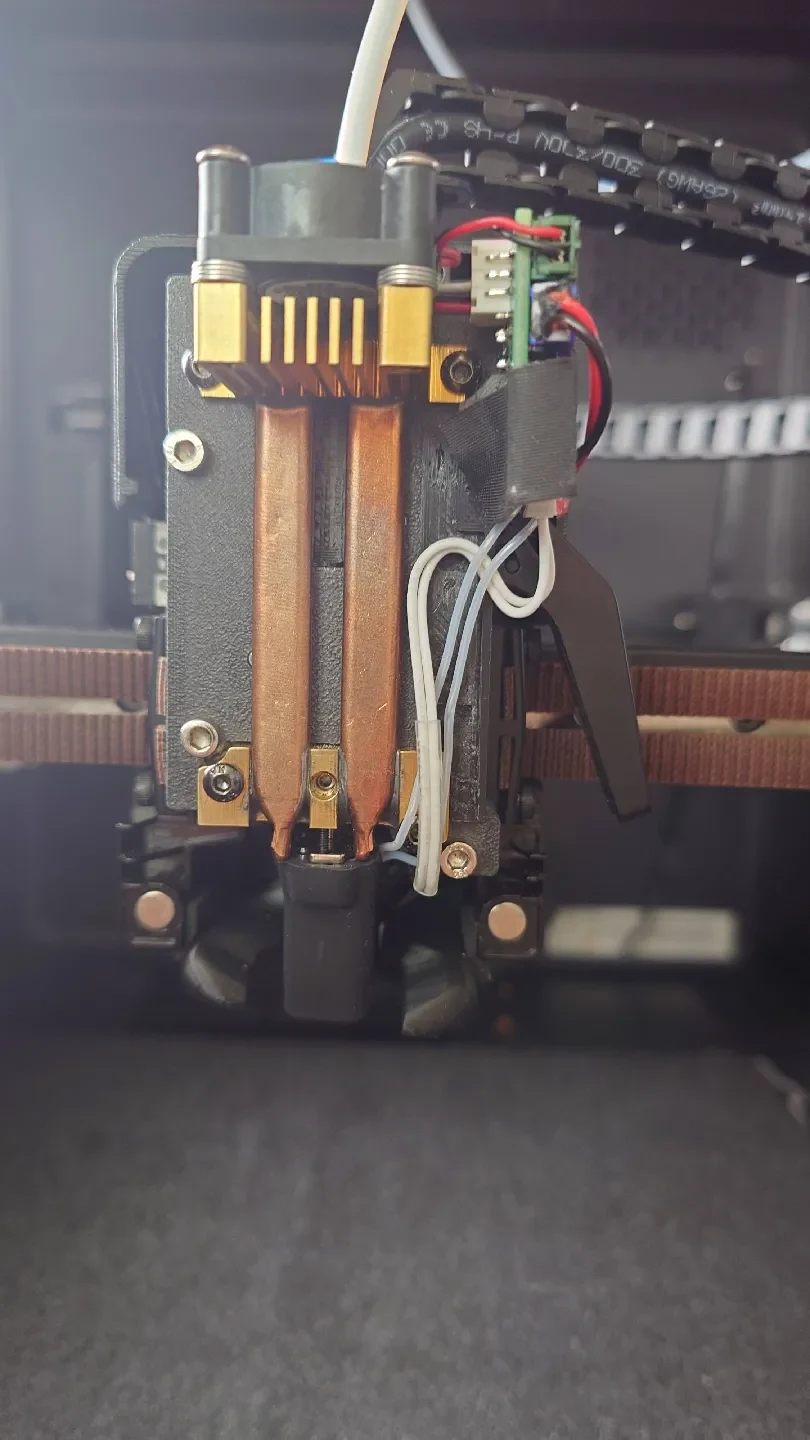

Я хотел получить более легкий доступ к горячему концу экструдера Arco и возможность лучшего охлаждения с помощью теплового разрыва. Поскольку спереди было не так много места для дополнительного охлаждения с помощью теплового разрыва, я разработал конструкцию, в которой канал охлаждения детали и вентилятор 5015 были перенесены на заднюю крышку экструдера.
Важное замечание!!! После этой модификации задний вспомогательный вентилятор больше не будет работать!!
Поскольку я никогда не использовал вспомогательный вентилятор в задней крышке, его удаление освободило достаточно места для нового воздуховода, который я задумал. Стандартные вентиляторы Arco не очень мощные, поэтому я поискал и заказал для этой цели вентилятор помощнее. Я нашел и с большим успехом протестировал этот вентилятор 24 В, 8500 об/мин, 5015 GDSTIME.
Выходное отверстие для воздуха этого вентилятора имеет узкое отверстие для увеличения статического давления по сравнению с широким выходным отверстием стандартного вентилятора.

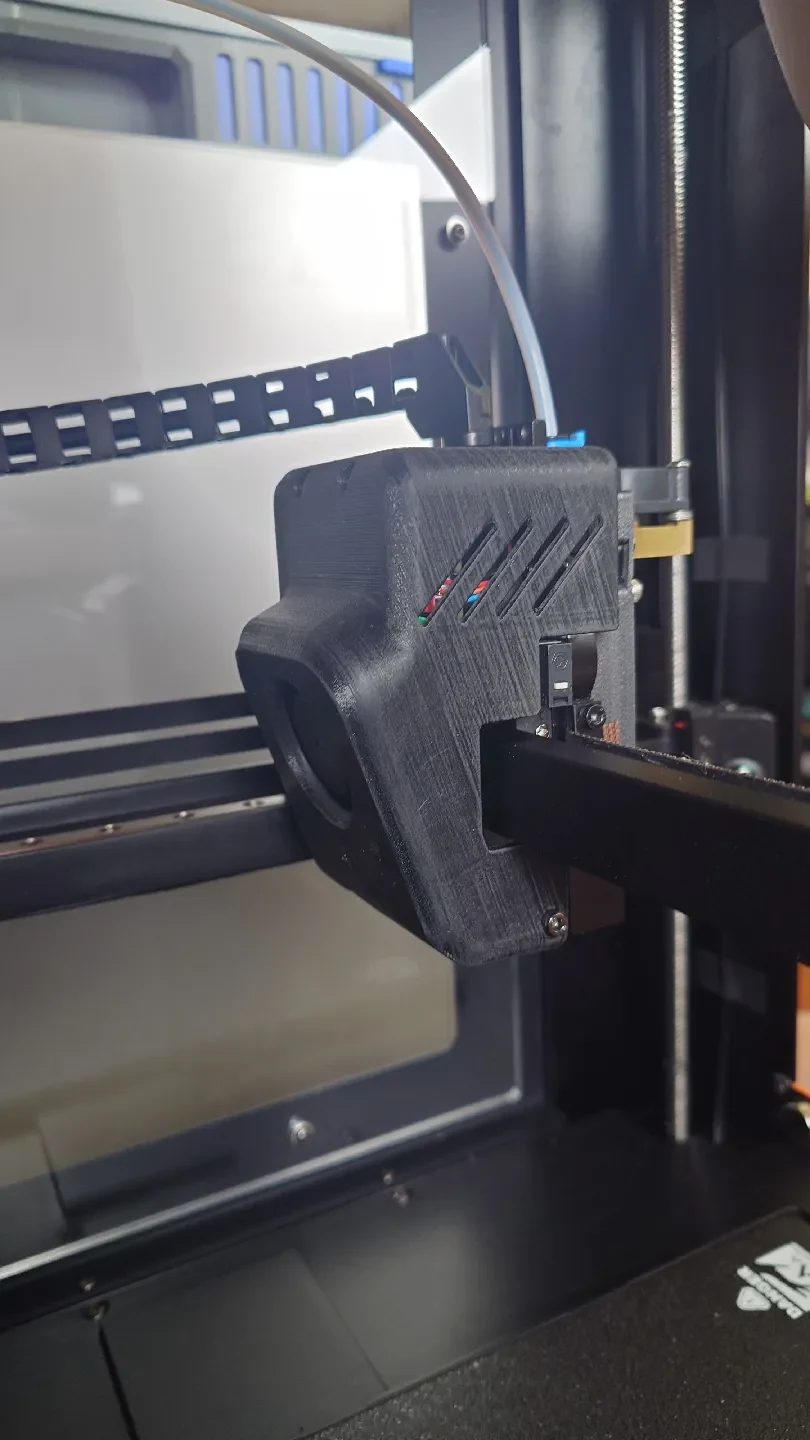

Вентилятор нужно было установить в немного другом месте, чем штатный, поэтому я изменил дизайн задней крышки, чтобы все работало.
Я печатаю на этой установке с декабря 2025 года, и она работает очень хорошо. Дополнительным преимуществом этого воздуховода в сочетании с более мощным вентилятором 5015 является то, что свесы печатаются немного лучше, чем со стандартным воздуховодом вентилятора.
Я все еще работаю над новым решением для охлаждения с тепловым разрывом, но мне так и не удалось воспроизвести эффект повышения температуры, с которым столкнулись некоторые люди, поэтому не было особой спешки с его перепроектированием. Приоритет у этого довольно низкий, поэтому я мог бы даже вообще его пропустить.
Для этой модификации вам потребуются следующие материалы:
1 вентилятор с узким выпускным отверстием 24 В, 5015 (5015 GDSTIME, 8500 об/мин, 24 В). Убедитесь, что у вас есть узкое воздуховыпускное отверстие, доступны 2 версии!
2 болта M3 x 14 мм или 15 мм.
2 шайбы М3
1 потайная головка M3 x 10 мм
3 латунные нагревательные вставки M3 x 4 мм, длина x 4,5 мм.
Канал настройки печати:
Для воздуховода я использовал ASA, но подойдет любой материал, устойчивый к высоким температурам.
Установите генератор стен на Классический вместо Арахны!
3 стены
Высота слоя 0,15 мм
Используйте опоры для деревьев для нижней части воздуховода. Верхнему элементу это не нужно, хотя слайсер все равно может их добавить. Используйте функцию рисования на опоре, чтобы заблокировать опоры в верхней части.
Параметры печати Задняя обложка:
Я использовал PETG-cf, но подойдет любой материал, кроме PLA.
Заказать печать на стене внутри/снаружи
Заполнение гироида 10%
3 стены
Высота слоя 0,2 мм
10 верхних и нижних слоев
Для модели со встроенной опорой напечатайте опоры из материала, который можно легко снять с модели крышки. Я использовал PLA для опор и PETG-cf для покрытия.
Если вы хотите использовать обычную поддержку, используйте сетчатые опо��ы только для нижних наклонных частей обложки, остальные печатаются нормально в режиме перемычки и выступа.
Когда вы снимите заднюю крышку, вам нужно будет отсоединить задний вентилятор от задней печатной платы. Когда установлен Pentashield, это может быть несколько неудобно и трудно увидеть. Вы можете использовать небольшое зеркало, чтобы найти вилку кабеля вентилятора от заднего вентилятора и снять ее с печатной платы.
Новый вентилятор 5015 необходимо подготовить, прежде чем он сможет установить заднюю крышку. Это легко сделать небольшой плоской отверткой. Заднюю крышку следует снять с вентилятора, подняв 2 зажима вентилятора.
Я напечатал канал охлаждения детали в ASA с высотой слоя 0,15 мм. Подойдет любой материал, выдерживающий температуру не менее 80°C. Когда печать будет завершена, вам нужно будет добавить в воздуховод 1 латунную нагревательную вставку.
Я напечатал заднюю крышку со встроенными опорами, причем крышка была напечатана из PETG-cf, а опоры — из PLA, чтобы их можно было легко снять. Вы, конечно, можете распечатать обложку с обычными подставками, если хотите. Я включил 2 версии: одну версию из нескольких материалов с опорами и одну без опорных конструкций.
Мульти материал
