Изготовление металлических торсионных пружин........
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: ИЗГИБ И РЕЗКА ПРУЖИННОЙ СТАЛИ ПРЕДСТАВЛЯЕТ РИСК ТЕЛЕСНЫХ ВРЕД. НОСИТЕ СООТВЕТСТВУЮЩИЕ ЗАЩИТЫ ЛИЦА И РУК. ДЕЙСТВУЙТЕ НА СВОЙ СТРАХ И РИСК.

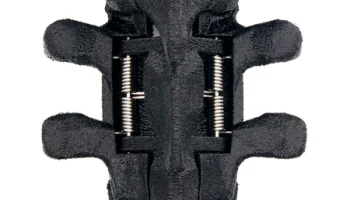

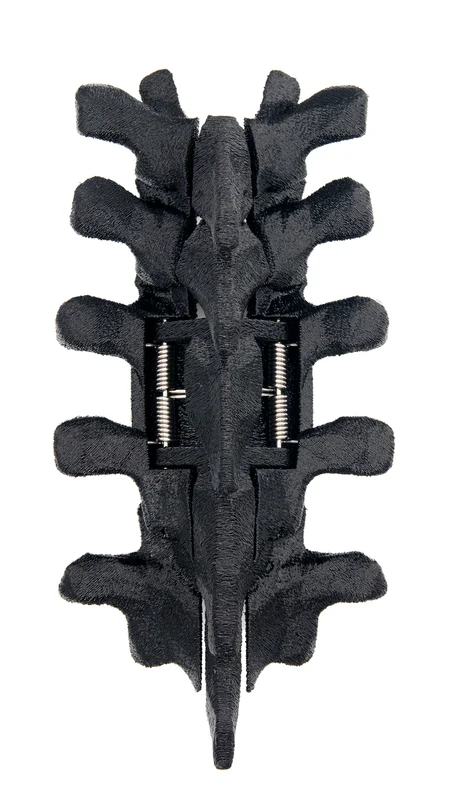

Привет, я сделал этот инструмент для прототипа пружин для моей заколки для волос Spinal. Мне удалось создать металлические торсионные пружины, которые выглядят и работают как пружины заводского изготовления. Этот инструмент позволяет вам создать прототип диаметра пружинной стали, количества витков, длины и направления плеч, направления навивки, общего размера и общего «ощущения» пружин для вашего проекта.
Следующий файл stl, материалы и шаги — это то, что я использовал лично, и он смог охватить большое количество приложений, поэтому мне никогда не требовался другой вариант, ваше использование может отличаться. Другие варианты сделать очень легко, поскольку отпечаток stl — это, по сути, просто ручка.
ВИДЕОУРОК:
КАК СДЕЛАТЬ МЕТАЛЛИЧЕСКИЕ ПРУЖИНЫ ТОРСИОНА (ЗА 1 МИНУТУ)
https://www.instagram.com/p/C_3zaHtSZz4/
МАТЕРИАЛЫ:
PLA (или другой твердый материал для печати)
Дремель с отрезным диском по металлу (или другой инструмент, способный резать пружинную сталь)
Стержень из нержавеющей стали 2,5 мм
Стержень 1 = 6 см
Прутья 2/3 = по 2см каждый
Защитные очки/маска для глаз
Устойчивые к порезам перчатки
Клей (по желанию)
Проволока из нержавеющей пружинной стали
Обычно я использую от 0,8 до 1,6 мм.
Разнообразный пакет хорош для тестирования
ЭТАПЫ СБОРКИ ИНСТРУМЕНТА:
Распечатайте два «Изготовителя торсионных пружин».
Я использовал Ender 3 V3-SE, Overture PLA, стандартные настройки PLA в Cura, заполнение 20%, отверстия обращены вверх.
Разрежьте стальной стержень диаметром 2,5 мм на один стержень длиной 6 см и два стержня диаметром 2 см.
Вставьте стальной стержень диаметром 6 см в центральное отверстие одного из приспособлений для изготовления торсионных пружин (TSM).
Вставьте стальные стержни диаметром 2 см во внешние отверстия TSM.
Стержни должны выступать примерно на 1,5 мм выше верха.
Более короткий выступ сверху будет легче выполнять начальные повороты, но больший размер дает большую гибкость в выборе диаметра пружинной стали.
Забейте молотком и при необходимости закрепите клеем.
ШАГИ ПРИМЕНЕНИЯ ИНСТРУМЕНТА:
Взяв вилку TSM в левую руку, вставьте проволоку из пружинной стали посередине между внутренним и внешним стержнями.
Вставьте внутреннюю часть TSM правой рукой и коснитесь внешних стержней TSM.
Рана левой руки
Расположите внешний стержень с внутренней резьбой слегка по часовой стрелке относительно внешнего стержня с наружной резьбой.
Ранение правой руки
Расположите внешний стержень с внутренней резьбой слегка против часовой стрелки относительно внешнего стержня с наружной резьбой.
Продолжайте поворачивать гнездовой TSM правой рукой в желаемом направлении, сохраняя при этом постоянное сжимающее давление на катушку, чтобы катушки были плотно затянуты.
Поворачивая только первую катушку, левой рукой надавите влево на ту длину стержня, которая первой соприкасается с охватываемым внешним стержнем.
Это удерживает первый рычаг пружины в стороне, пока вы не освободите пространство от витков.
Снимите пружину после поворота нужного количества витков, оставив некоторое время на то, чтобы пружина остыла на внутреннем стержне, чтобы предотвратить деформацию.
Отрежьте пружинные рычаги до желаемой длины.
СОВЕТЫ ПО ИНСТРУМЕНТАМ:
При использовании пружинной стали меньшего диаметра (около 1,0 мм) вы можете начать сгибать стержень с одного конца (�� не с середины) или перевернуть стержень, чтобы согнуть другую неиспользуемую прямую сторону стержня. Удилище большего диаметра, как правило, позволяет поворачивать только более короткую сторону стержня. После некоторых испытаний это может помочь сократить количество отходов.
СОВЕТЫ ПО ПРИМЕНЕНИЮ:
Обычно я вставляю стержень из нержавеющей стали диаметром 1,6 мм, чтобы закрепить пружину. Вы можете использовать пружины разных диаметров, но они должны поместиться внутри витков вашей пружины, оставив достаточно места, поскольку величина углового отклонения меняет степень сжатия пружины по направлению к стержню.
Оставьте немного места над и под пружиной, поскольку торсионные пружины удлиняются при угловом отклонении.
Убедитесь, что угол свободного положения вашей пружины обеспечивает «предварительное натяжение», чтобы обеспечить постоянное натяжение и отсутствие «мертвых зон» дл�� вашего применения.
