SSUPD Meshlicious Расширение передней панели

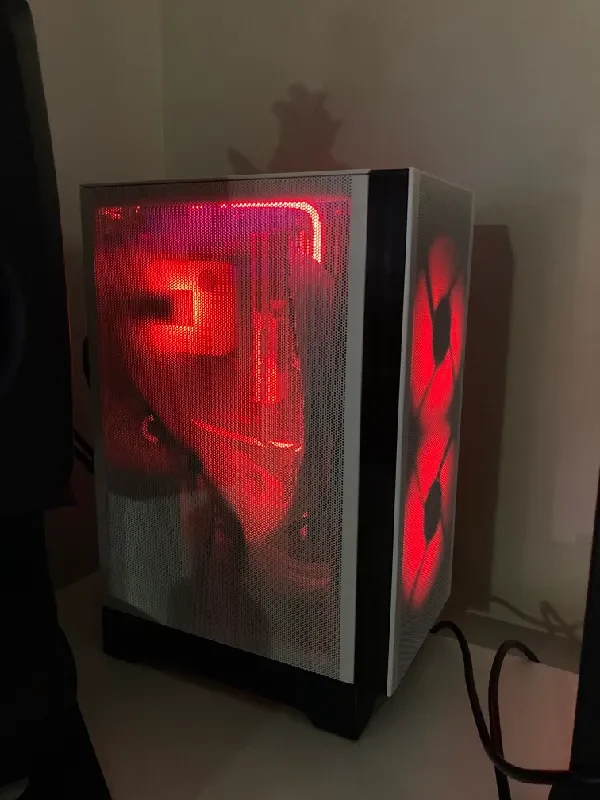

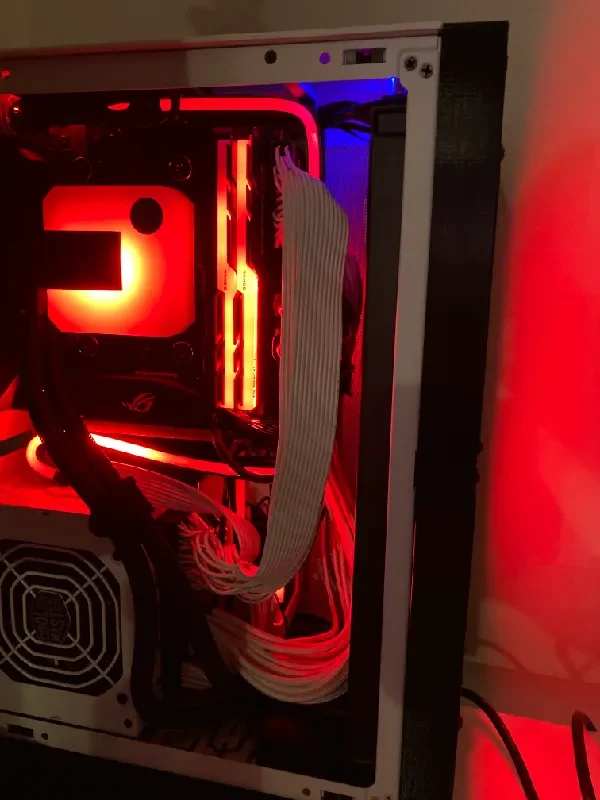

Meshlicious — отличный корпус ITX, в немалой степени потому, что он поддерживает 280 мм радиатор, установленный на передней панели. К сожалению, установка радиатора и вентиляторов внутри передней панели делает внутреннюю часть очень тесной, и мне было трудно прокладывать кабели блока питания (первоначально я купил Arctic Liquid Freezer II, и он даже не поместился внутрь — EK AIO подходит гораздо лучше, но все же не идеален). Итак, я разработал переднюю надстройку диаметром 25 мм, которая позволяет устанавливать вентиляторы снаружи корпуса и при этом прикреплять переднюю решетку.

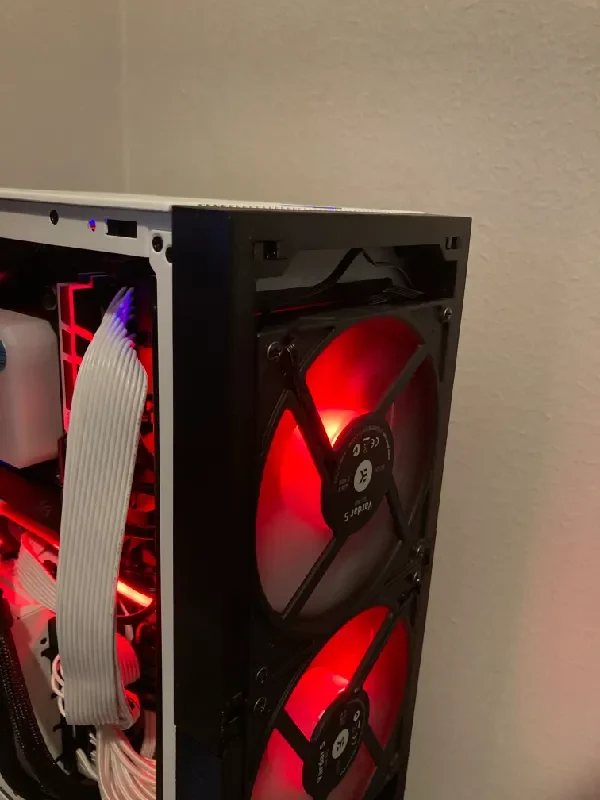

Расширение состоит из двух одинаковых частей, поэтому распечатайте один файл дважды. Как вы можете видеть на изображениях, он поддерживает два 140-мм вентилятора толщиной 25 мм (полноразмерный).

Для крепления к корпусу требуется 4 винта.

Если у вас материнская плата с разъемом AMD4, вам повезло, потому что я разработал это расширение для повторного использования 4 винтов, удерживающих монтажные кронштейны AMD на задней панели материнской платы. При установке моноблока вам, скорее всего, придется открутить 4 винта, чтобы снять два кронштейна, чтобы вы могли повторно использовать их, чтобы вкрутить удлинитель изнутри корпуса и закрепить его (см. рисунки).
Если у вас материнская плата Intel, я полагаю, что эти винты имеют резьбу 6/32 и длину 10 мм. Не стесняйтесь редактировать отверстия в файле STL, чтобы они соответствовали любым имеющимся у вас винтам.

В любом случае перед установкой снимите 6 пластиковых фиксаторов с передней части корпуса. Вы можете использовать их повторно и прикрепить к удлинителю или (я рекомендую) распечатать шесть сетчатых зажимов RGI и использовать ��х (так что, если вы когда-нибудь захотите снять переднее удлинитель, вы можете просто выбросить все это, не вытаскивая пластиковые зажимы обратно).

Meshlicious вроде как правила, мне очень нравится, насколько гибок этот случай. Другие рекомендуемые принты Meshlicious:

Крепление Meshlicious от rsdesign для светодиодной ленты Phanteks Neon
Сетчатая подставка Rygus43 высотой 45 мм
мое собственное крепление на задний кронштейн для двух вентиляторов

РЕДАКТИРОВАНИЕ 18 декабря 2022 г.: Добавлена новая версия с вырезами в каналах, чтобы упростить прокладку кабелей вентиляторов.

РЕДАКТИРОВАНИЕ 15 апреля 2023 г.: по запросу добавлена ​​версия толщиной 30 мм и файлы STEP
