Маршрутизатор Mikrotik hEX S с креплением на DIN-рейку.....

Крепление на рейку DIN 35 для роутера Mikrotik hEX S

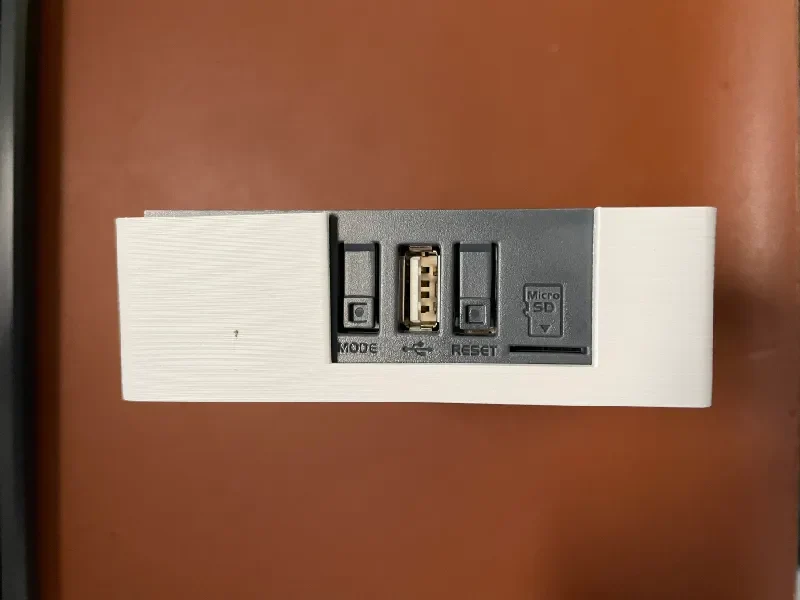

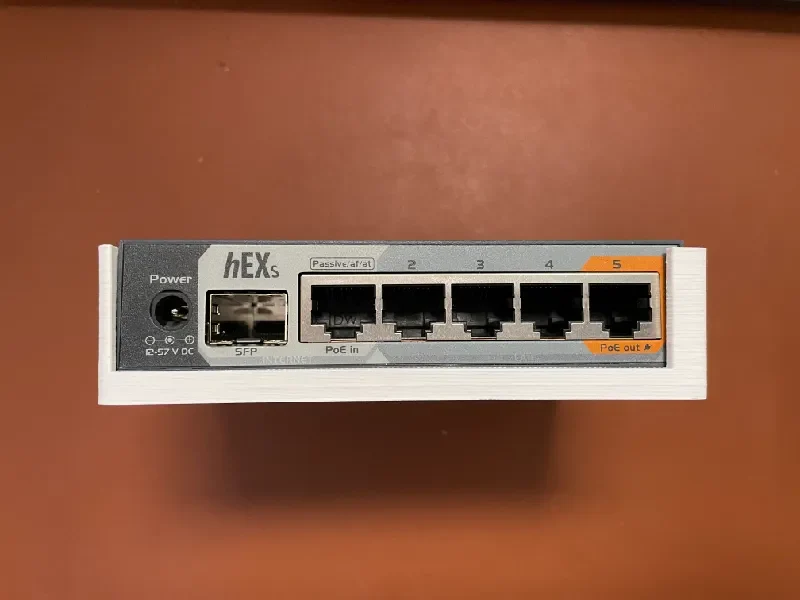

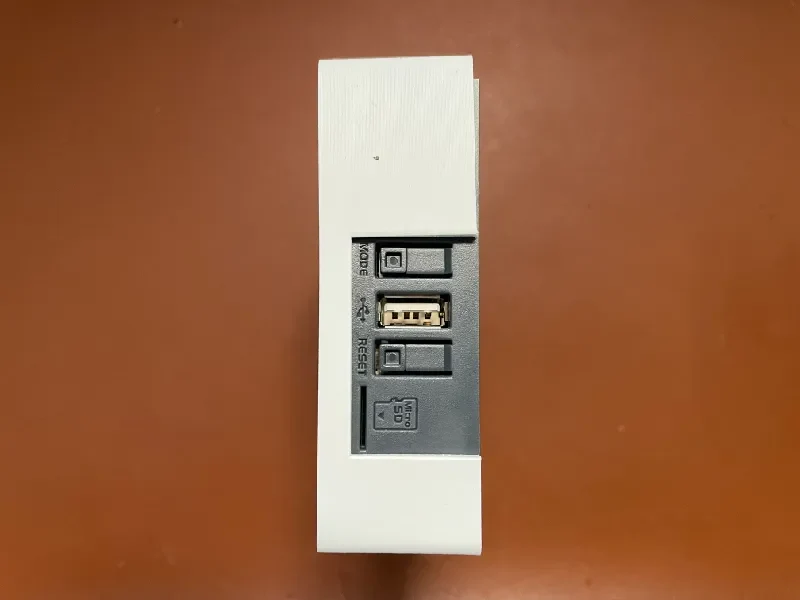

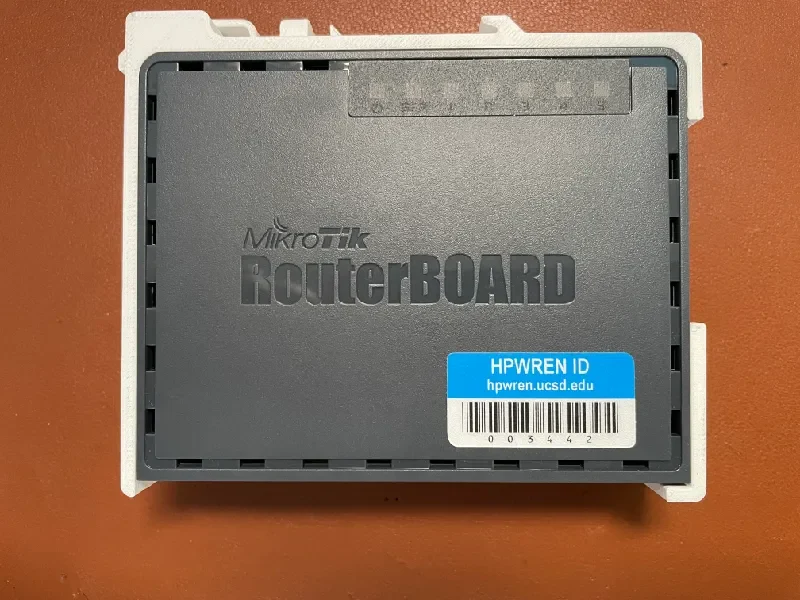

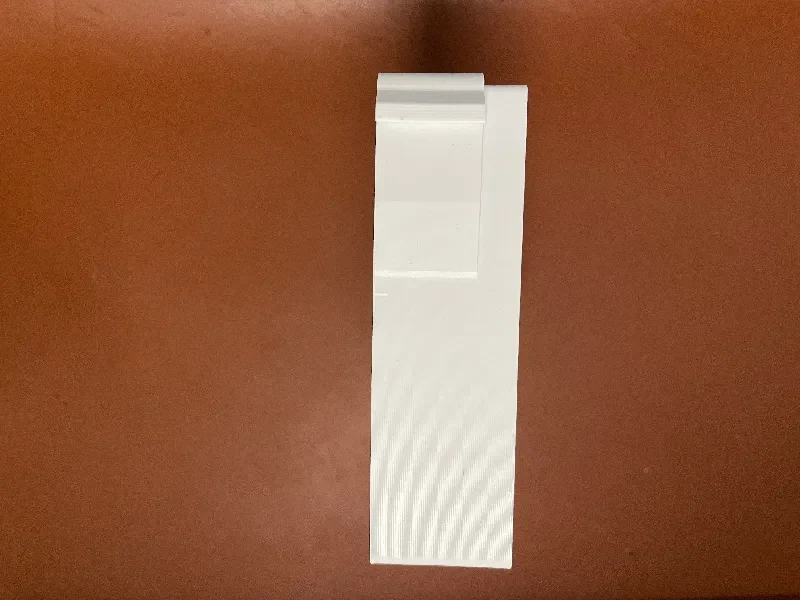

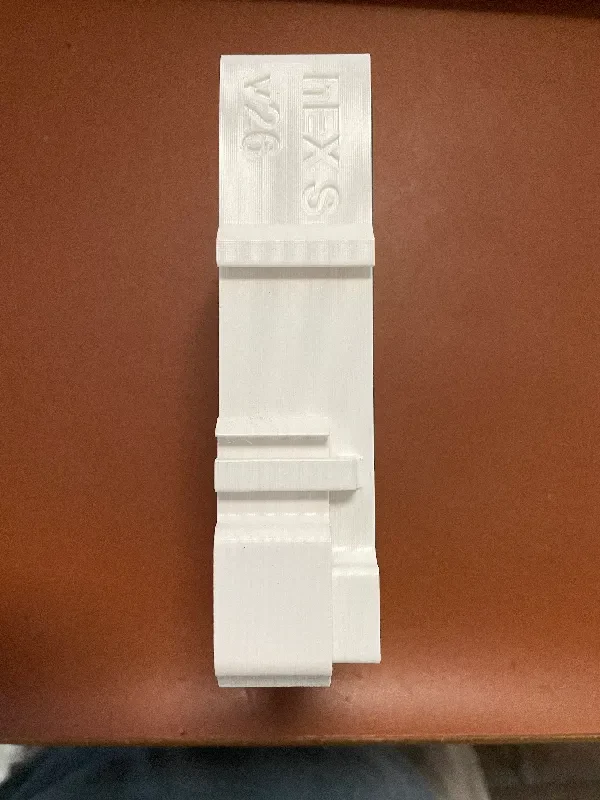

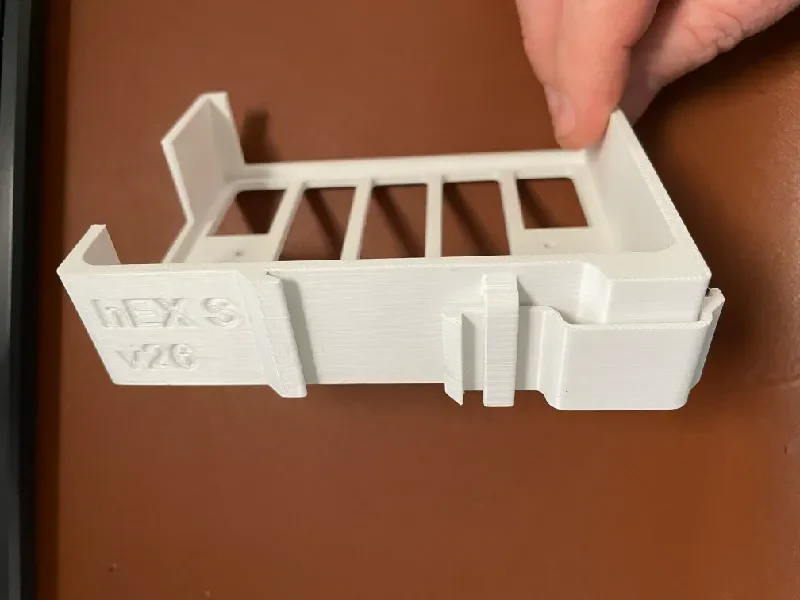

Крепится на ребро портами вперед. Встроенный зажим для крепления на рейке DIN 35. Маршрутизатор защелкивается в кронштейне, не требуя крепежа.

Дизайн:

Дизайн клипа основан на https://www.thingiverse.com/thing:2876263.

Я полностью воссоздал дизайн в Fusion 360 и сделал зажим настраиваемым для нескольких дизайнов.

Материалы:

Этот дизайн лучше всего печатать на нейлоне или ASA. Я обнаружил, что ASA лучше всего выдерживает нагрузки при более высоких температурах в пассивно вентилируемом наружном корпусе. Сопло 0,6 идеально подходит для печати этого кронштейна.

Обратите внимание, что допуски жесткие, и вам, вероятно, придется масштабировать размеры X и Y, чтобы компенсировать усадку при использовании нейлона или ASA. Ожидаемая усадка составляет от 1% до 2%. По оси Z заметного сжатия не происходит.

Дополнительное оборудование:

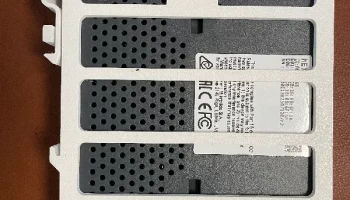

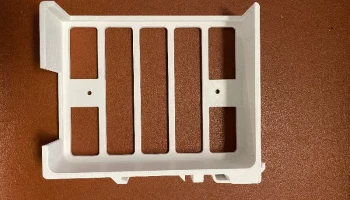

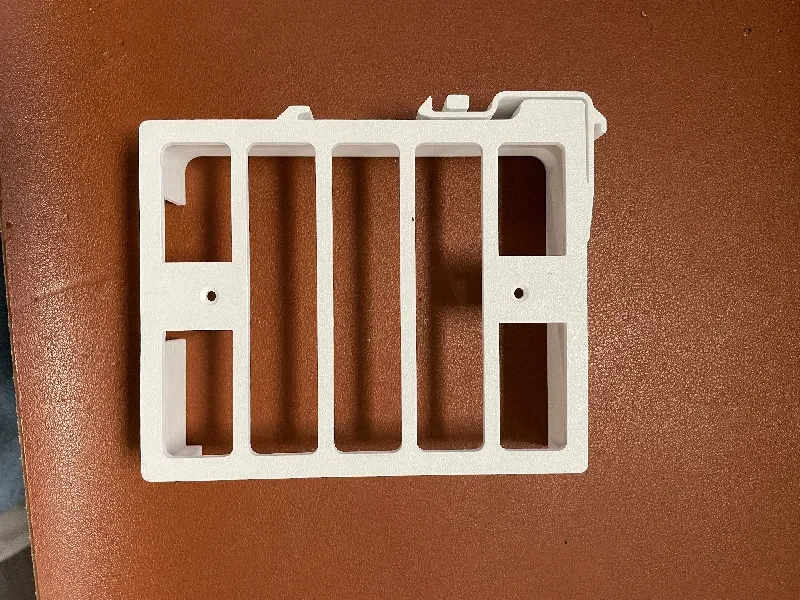

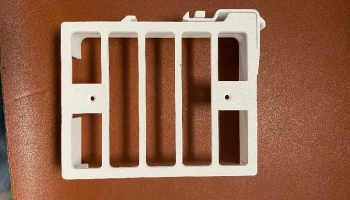

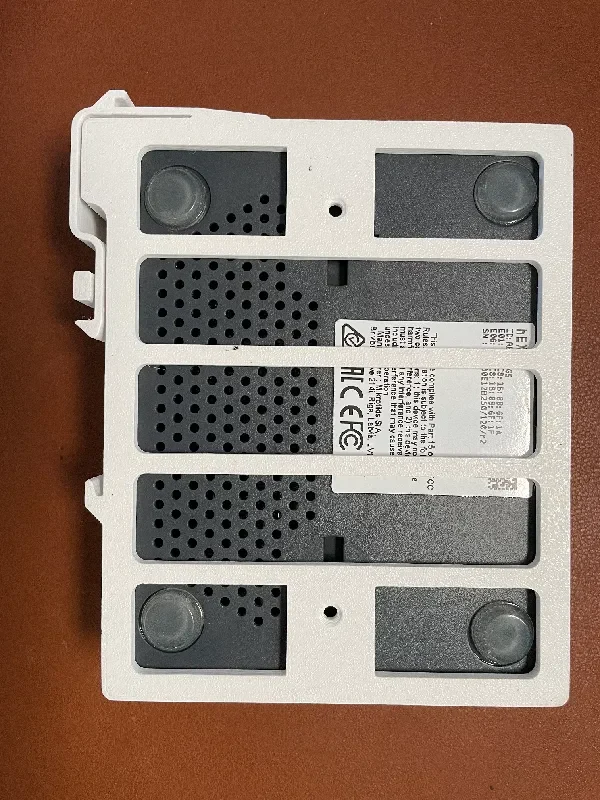

Хотя маршрутизатор защелкивается на кронштейне, на задней стороне кронштейна имеются отверстия, которые позволяют использовать крепеж для надежного крепления маршрутизатора к кронштейну.

Использование:

Кол-во: 2 винта 3 x 05 x 8 мм, метрические, с плоской головкой Phillips.
кол-во 2 Шестигранная гайка M3
