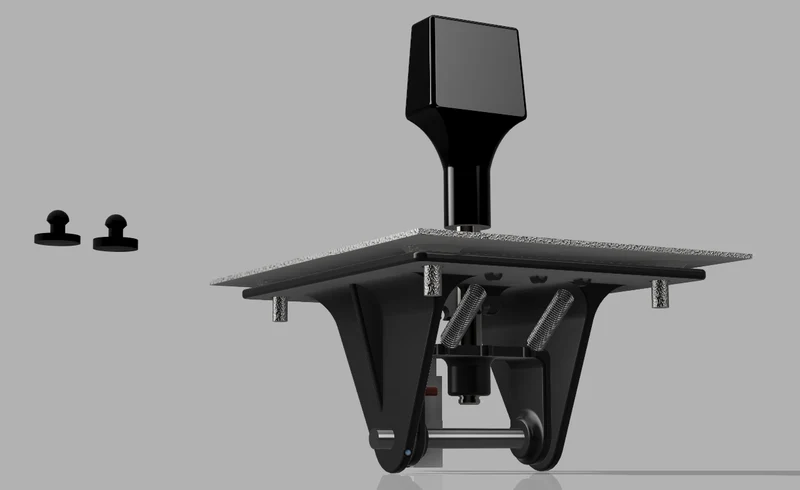

Механизм джойстика подачи Bally Midway Tapper
Это полная перестройка всех частей джойстиков обслуживания Tapper (ручка крана), которые расположены под панелью управления, но с учетом возможности 3D-печати. Вам нужно будет либо иметь, либо купить копию ручки для смесителя.
Другие вещи, которые вам понадобятся:
Мик��опереключатель с приводом (https://www.amazon.com/Twidec-Switch-Straight-Arduino-V-153-1C25/dp/B07NVDJBWC)
Электронный зажим 3/16 дюйма
Две шайбы с внутренним диаметром 5/16 дюйма (8 мм) или больше.
Два винта № 4 x 5/8 дюйма (2,5 x 15 мм)
Одна пружина растяжения 5,16 x 20,6 мм.
Четыре нейлоновые контргайки № 10-32.
Две скрепки или шплинты.
Все детали печатаются без опор, однако для стержня вам понадобится козырек, чтобы удерживать его. Я использовал PETG, но ABS или нейлон тоже подойдут. Бамперы напечатаны из ТПУ 95А. Я напечатал все детали с 4 периметрами и заполнением 40%.
РЕДАКТИРОВАНИЕ от 21 мая 2024 г.: Мы обнаружили, что арматура часто ломалась, когда дети слишком грубо играли в игру. Если вы тоже столкнулись с этим, перепечатайте каркас с помощью полужесткого ТПУ, такого как NinjaTek Armadillo. Намного долговечнее. Кажется, эти держатся намного лучше. Также я выложил обновлённую, более усиленную версию арматуры.
Чтобы собрать:
1) Прикрепите раму к панели управления с помощью контргаек. Убедитесь, что зажим бампера, расположенный под угл��м, обращен к плееру. Альтернативно, убедитесь, что пружинные крепления обращены к плееру.
2) Вставьте бамперы в раму, с силой вставив их в отверстие зажима — более толстый бампер входит в зажим лицом к игроку.
3) Вставьте прокладку отверстия между панелью управления и рамой — это может быть немного неудобно, и вам поможет небольшой инструмент.
4) Вставьте джойстик через переднюю часть панел�� управления, убедившись, что он проходит через середину прокладки отверстия.
5) Наденьте якорь на вал джойстика и зафиксируйте его с помощью электронного зажима.
6) Убедитесь, что пружинные зажимы на арматуре обращены к игроку, затем проденьте стержень через арматуру и раму. Установите по одной шайбе с каждой стороны между якорем и рамой. Закрепите стержень на месте с помощью скрепок или шп��интов.
7) Подсоедините пружину к центральным креплениям пружины на раме и якоре.
8) Прикрепите микропереключатель к монтажной стойке на раме — рычаг должен быть направлен вверх и обращен к якорю, чтобы якорь приводил его в действие при отводе крана назад.
10) Подключите выключатель и наслаждайтесь!
Если вы чувствуете, что сопротивления недостаточно, вы можете укоротить пружину или вместо этого использовать две пружины на внешних монтажных зажимах, но я почувствовал, что подойдет только одна центральная пружина.
Мы думаем, что вы будете очень приятно удивлены тем, насколько прочным, плавным и точным будет джойстик подачи при такой настройке.
