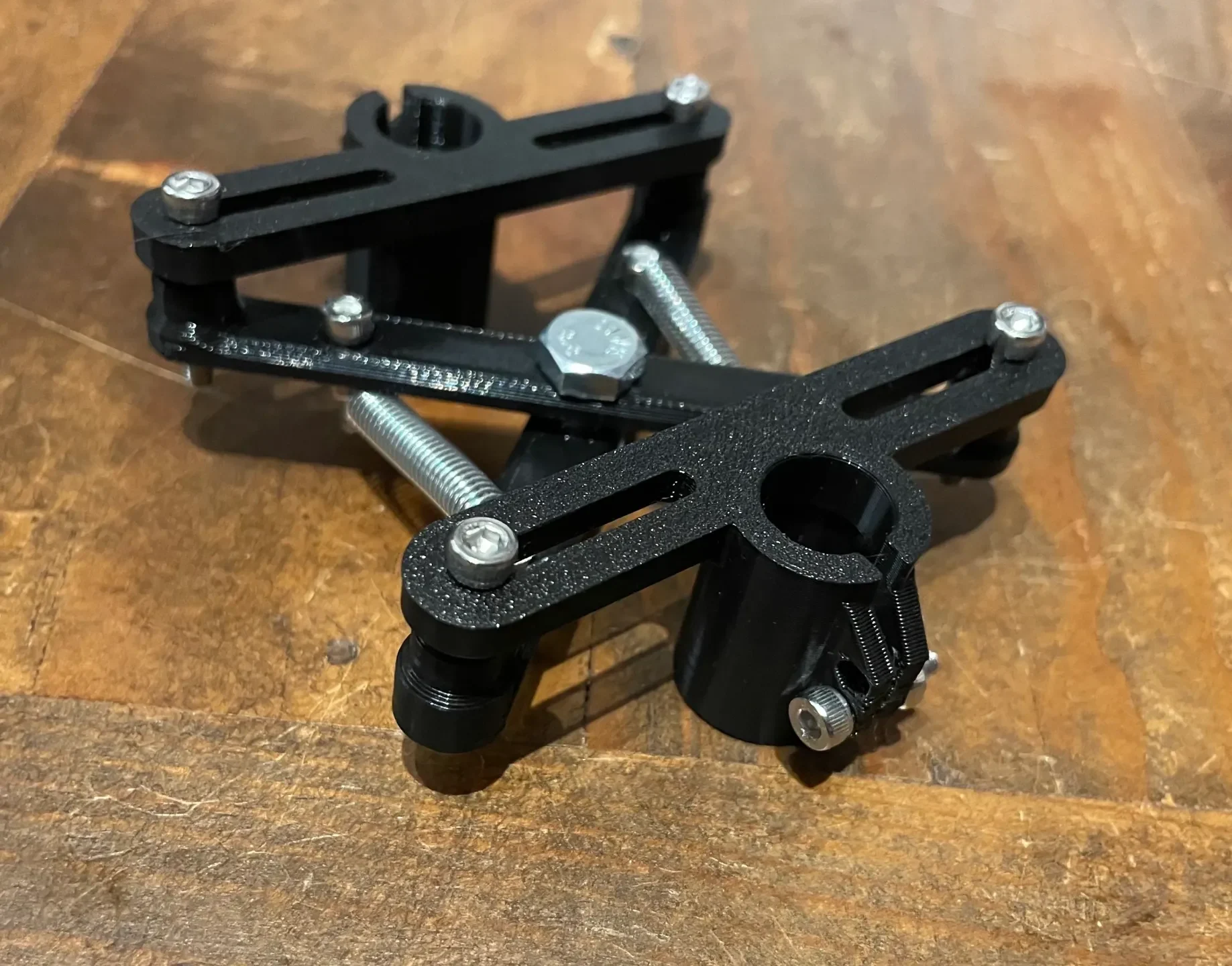

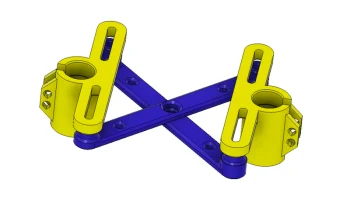

"Устроить беспорядок с пружинами!"

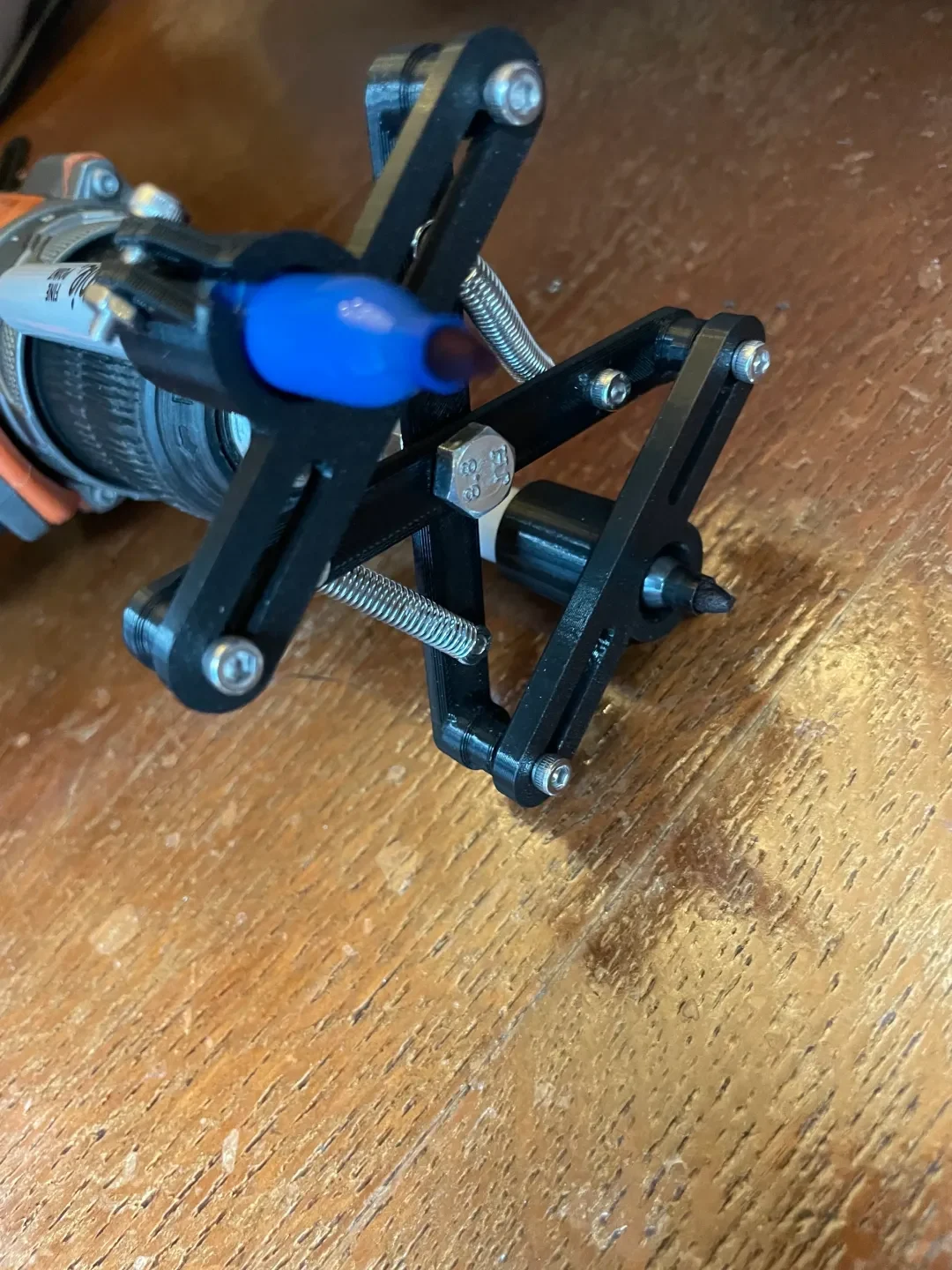

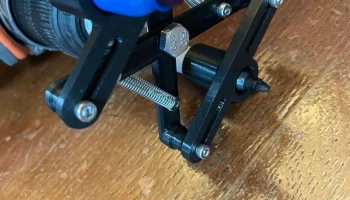

Представляем функцию «Наделай бардак с пружинами!» Просто возьмите два любимых маркера, зажмите их на месте и закрепите сборку в дрели! Если раскрутить дрель на листе бумаги, получится настоящий беспорядок!

Пожалуйста, будьте осторожны и используйте на свой страх и риск!

История этой конструкции:

Работая над проверкой концепции зажимного механизма проекта, мне нужен был способ определить, откроется ли механизм при вращении на высоких скоростях. Я попытался использовать функцию замедленной съемки на своем телефоне, но дрель все равно вращалась слиш��ом быстро.

Затем, когда я посмотрел на соревнования этой недели, меня осенило. Что, если бы я использовал шулер, чтобы определить расстояние между направляющими зажима? Если они станут шире, то и отметки на бумаге станут шире. Я все спроектировал, распечатал и собрал.

И… это полностью провалилось. НО! Это все еще можно было рассматривать как интересные и, возможно, красивые отметки на бумаге!

Необходимое оборудование:

4 болта M3 x 12 мм.

4 болта M3 x 20 мм.

8x шестигранная гайка M3

1 болт M6 x 30 мм

1 шестигранная гайка M6

2 пружины растяжения 7/32 x 1 дюйм

Файлы для печати:

1x верхняя связь

1x нижняя связь

2x держателя маркера

Печать:

Распечатайте все файлы в том виде, в котором они импортированы в слайсер.

Никаких опор не требуется.

Сборка:

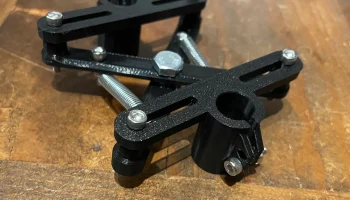

Поместите верхнюю тягу поверх нижней тяги так, чтобы ци��индры были направлены вверх.
Вставьте болт М6 сверху через центральное отверстие в тягах и используйте соответствующую гайку М6, чтобы зафиксировать его на месте.
Вставьте 4 гайки M3 в шестигранные отверстия в нижней части рычажных механизмов.

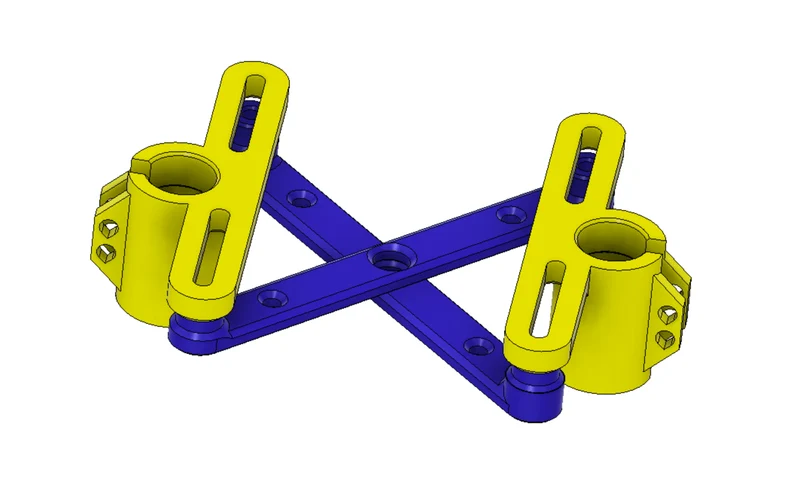

Затем с помощью болтов 4x M3 x 20 мм прикрепите каждый держатель маркера с обеих сторон, как показано на рисунке ниже.

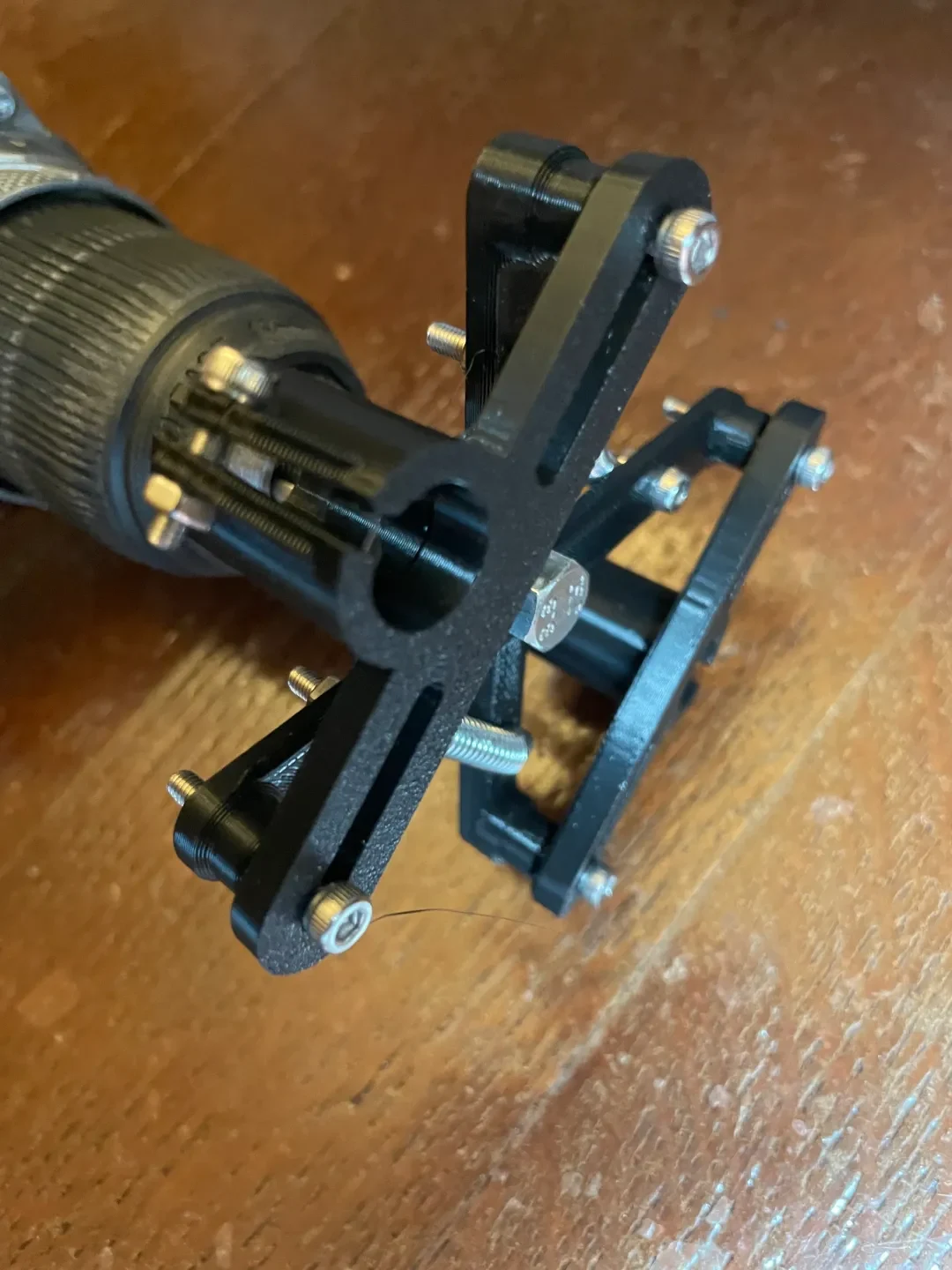

5. Используя 4 болта M3 x 12 мм и 4 гайки M3, соедините пружины растяжения перпендикулярно держателям маркеров, используя оставшиеся отверстия в тягах.

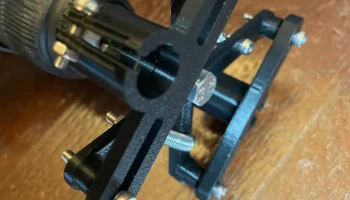

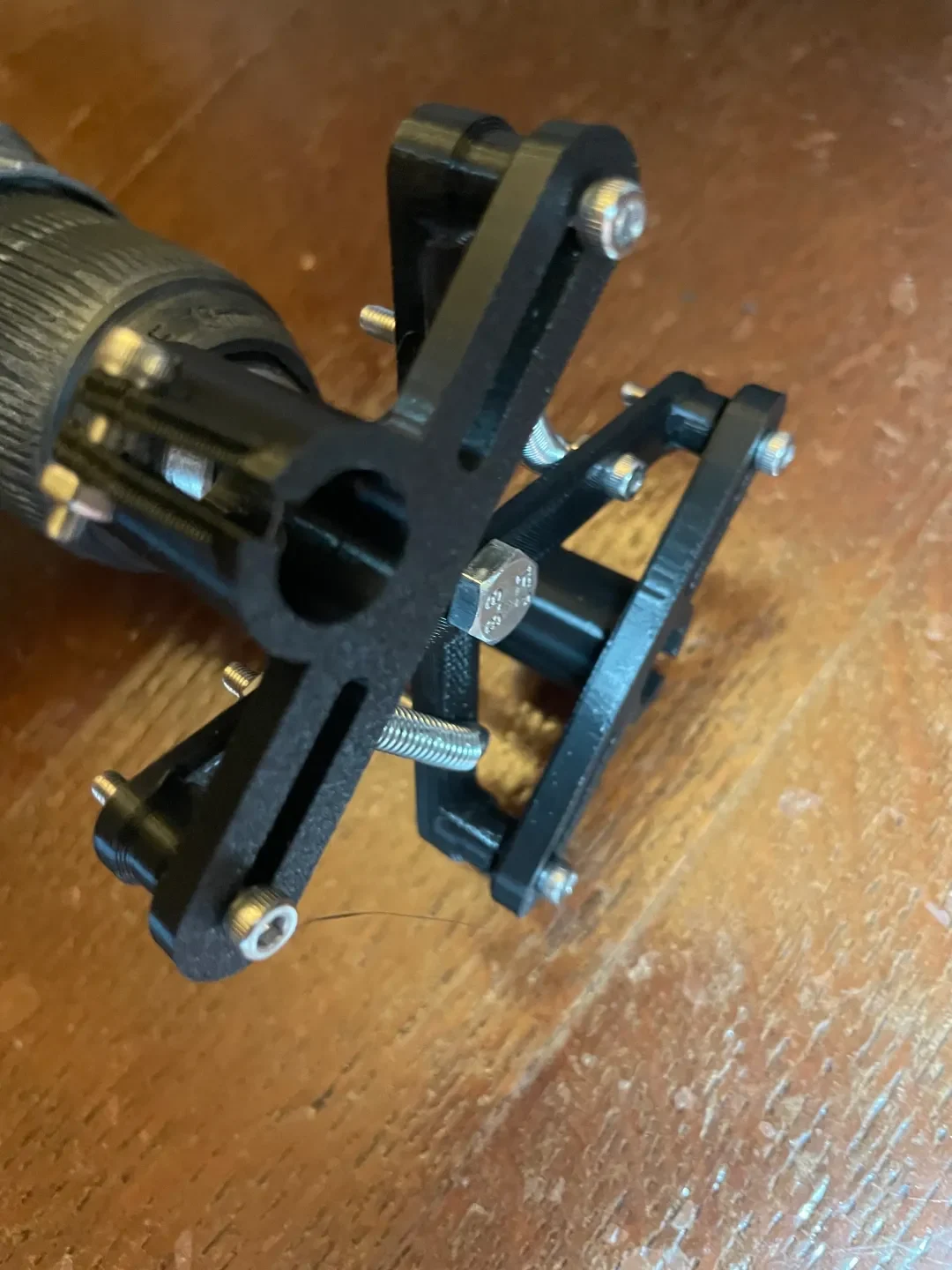

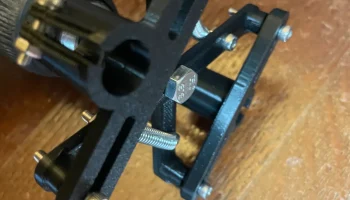

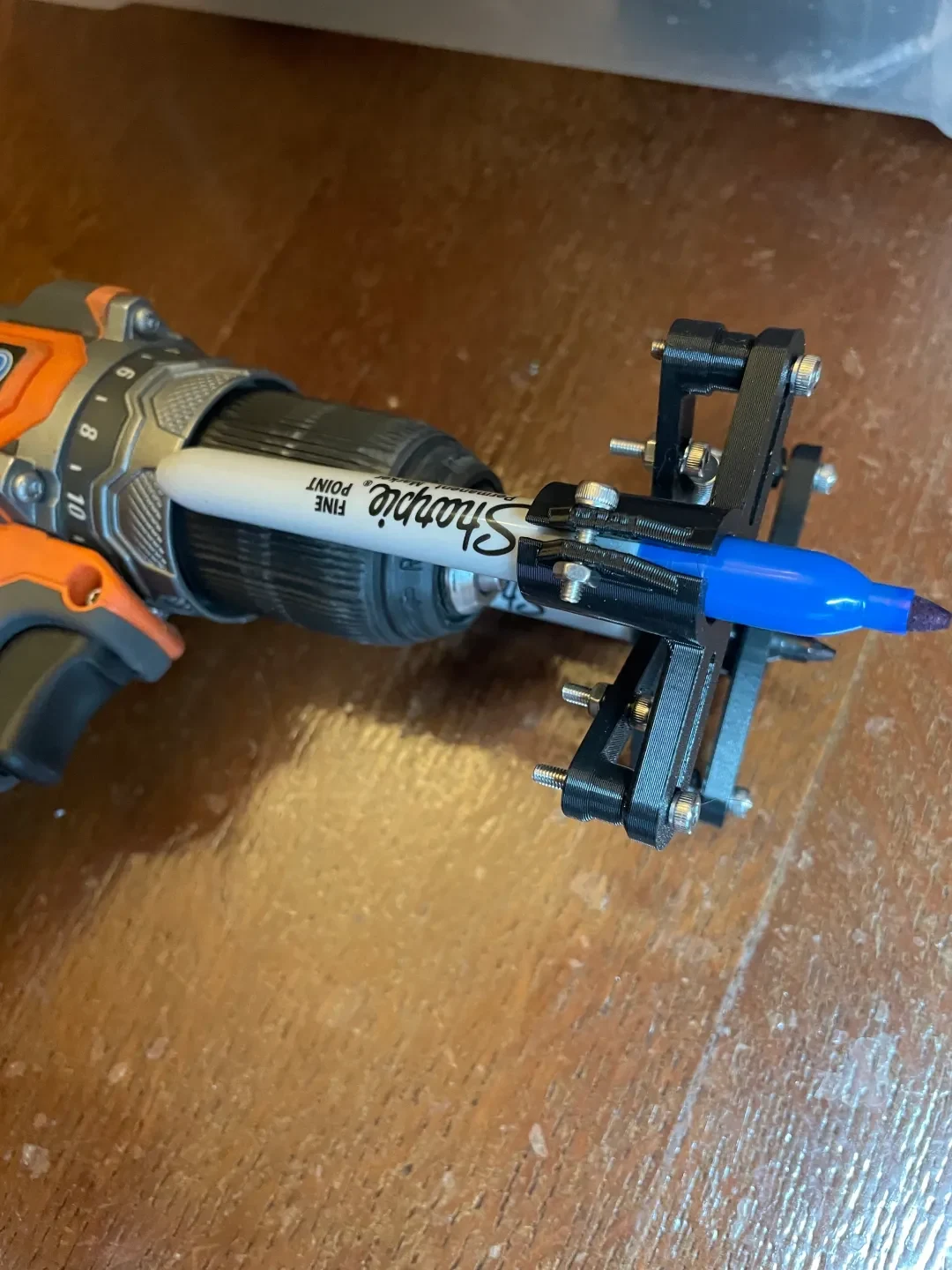

6. Вставьте конец болта М6 в дрель.

Веселиться! Но будьте осторожны!
