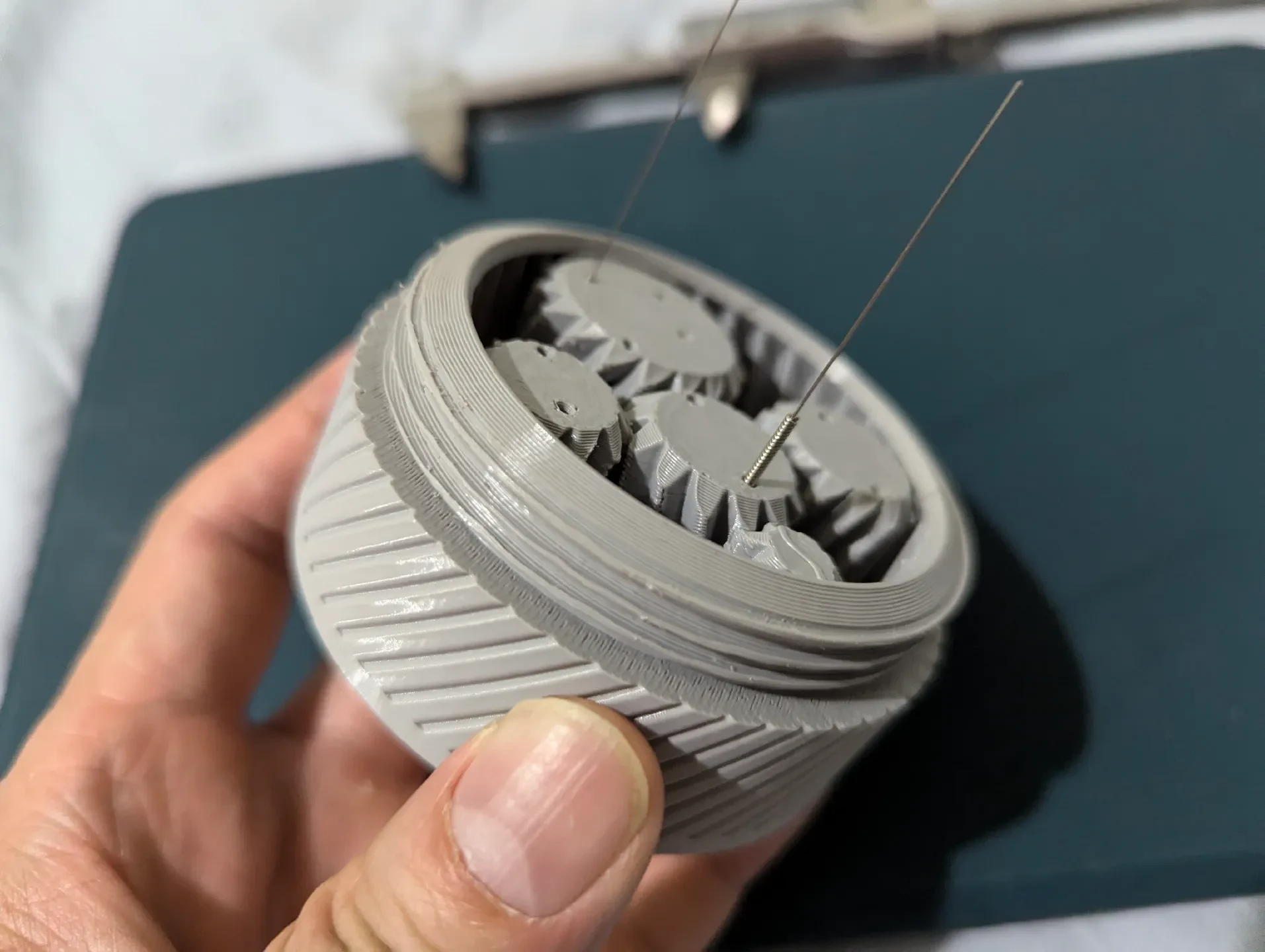

Umikot 54mm Gear Mech Remix (иглы с нижним вводом)

При печати как 54-миллиметрового, так и 58-миллиметрового спирографа Umikot WDT, которым поделился @redfoxdude, я заметил, что в версии 54 мм иглы вставляются сверху, что требует

Немного больше сложностей с введением игл.
установка вращающегося кольца так, чтобы иглы торчали с другого конца
трудности с заменой игл, если это необходимо (не то, чтобы мне это было нужно)

Вставить иглы в Умикот диаметром 58 мм было более элегантным решением.

Вставка их после остальной части сборки
Удержание их на месте заключалось в использовании напряжения согнутой рукоятки.
Устранение необходимости продевать тонкий кончик иглы в маленькое отверстие.

Основываясь на измерениях конструктивных различий, чтобы сохранить выступающую иглу одинаковой длины, я предлагаю уменьшить длину на 1,2 мм.

от 55 мм до 53,8 мм

от 65 мм до 63,8 мм

Чтобы было легче обрезать иглы по размеру, я предлагаю использовать небольшую пластиковую трубку, которая идет в комплекте с иглами для акупунктуры. Обрежьте трубку до соответствующего размера, затем вставьте иглы в трубку и обрежьте выступающие части.

Вставляя ручку в отверстия, обязательно слегка согните ручки, чтобы натяжение пружины удерживало их на месте после вставки.

В комплект входит дополнительный контейнер для спирографа Umikot 54 мм WDT для хранения/подарков и т. д. Контейнер должен быть достаточно большим, чтобы в него помещался только WDT с небольшой ручкой. Контейнер, созданный с использованием www.printables.com/model/491957-parametric-openscad-round-container-jar-with-a-scr.

Большое спасибо @redfoxdude за то, что поделился конструкциями спирографа WDT. :)
