Для плазменной системы DIY с ЧПУ: крепление MESA THCAD2 ...
Как упоминалось в материалах моего канала YouTube здесь:
Плазменный стол LowRider 3 своими руками с ЧПУ. ЧАСТЬ 9 — Блок управления из обновленной башни ПК!
… и здесь:
Плазменный стол LowRider 3 своими руками с ЧПУ ЧАСТЬ 10 — Управление высотой резака MESA!
… прилагаются файлы STL для печати моего крепления и крышки коробки MESA THCAD2.
Файлы помечены как
КОРПУС MESA THCAD2 (заднее крепление) v1.0.0
MESA THCAD2 CASE (Панель подключения) v1.0.0
КОРПУС MESA THCAD2 (Обложка) v1.0.0
Соединительная панель предназначена для крепления к заднему креплению с помощью винтов с конической головкой диаметром M3 и длиной около 6 мм.
Заднее крепление можно прикрепить к плазменной машине с помощью винтов M3x6 мм.
Крышку можно прикрепить к заднему креплению с помощью винтов M3x10 мм.

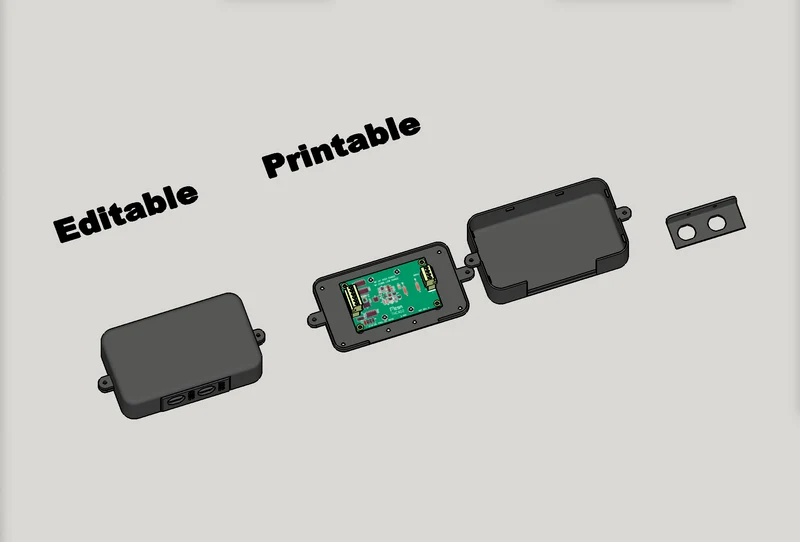

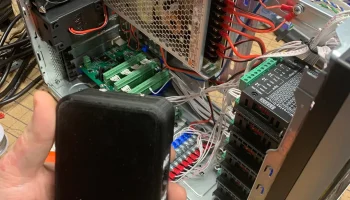

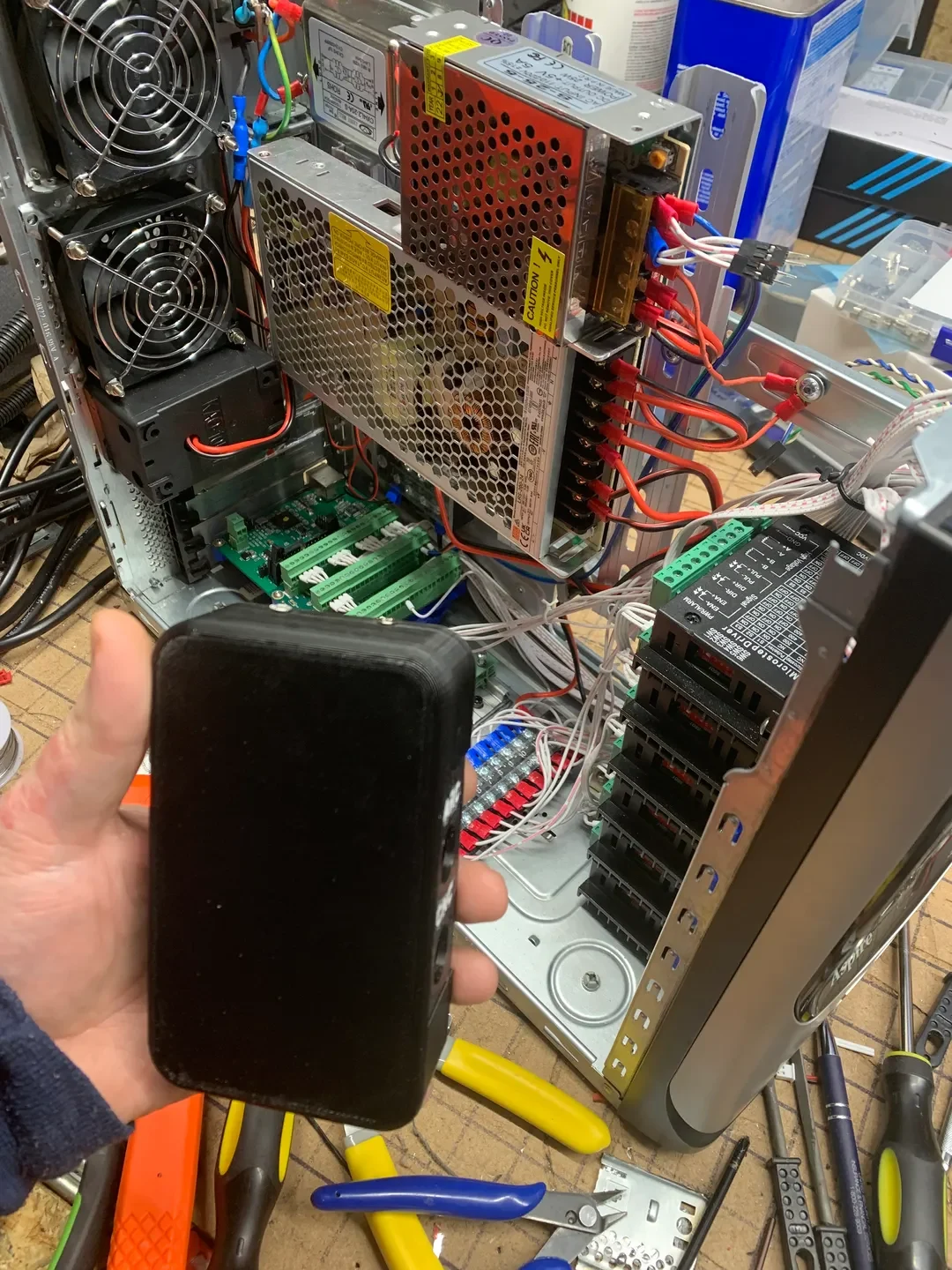

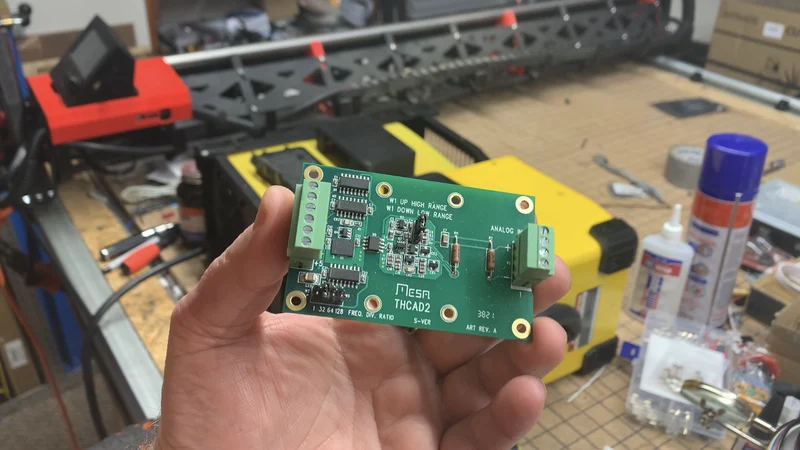

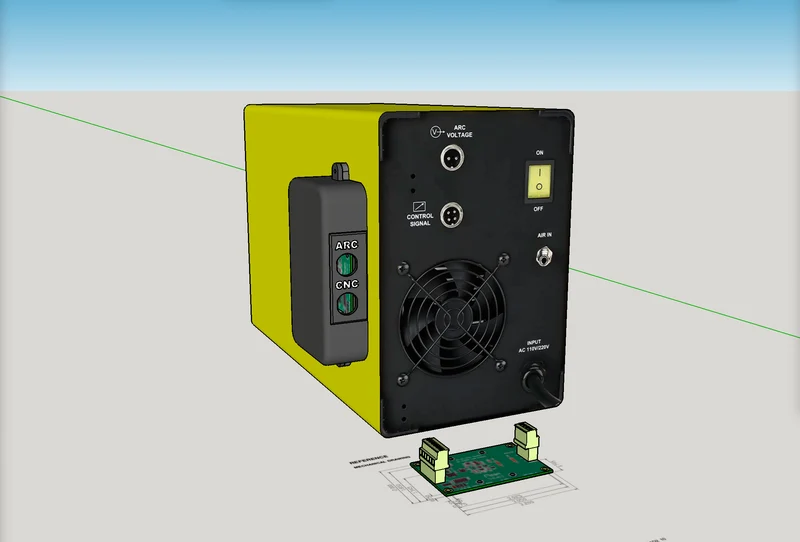

Ниже приведены некоторые иллюстрации из снимков экрана SketchUp и реальных фотографий. На некоторых фотографиях изображен прототип, позже улучшенный.

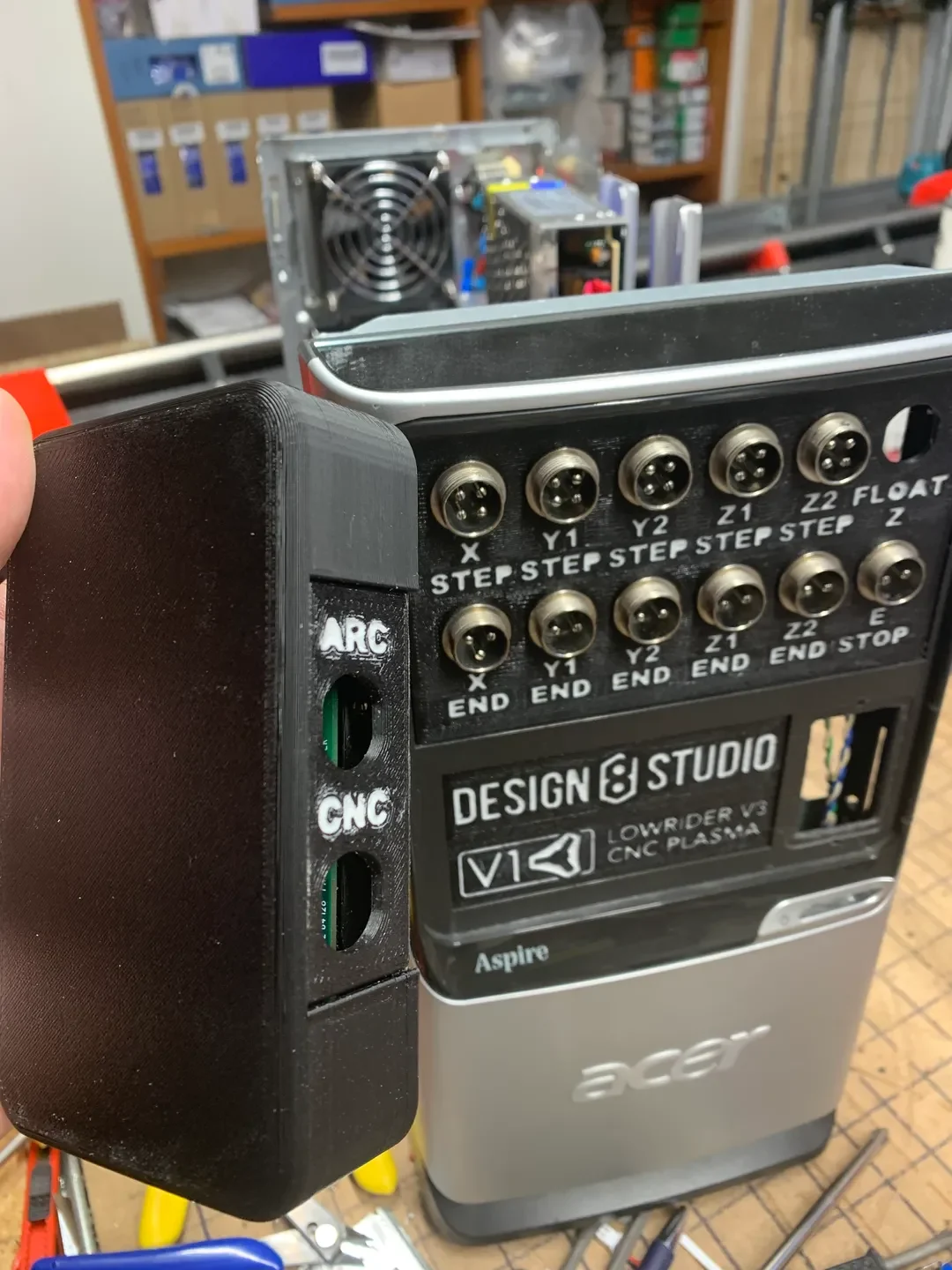

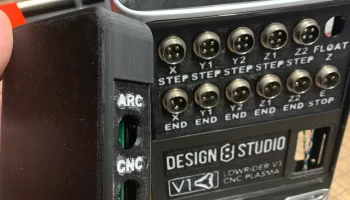

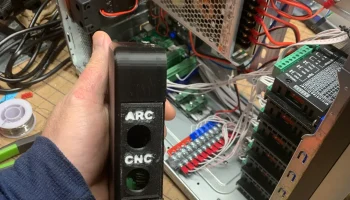

Белые буквы были получены путем вдавливания белого герметика в углубления для надписей, напечатанные на 3D-принтере, а затем очистки поверхности после высыхания герметика. Я использовал быстросохнущий герметик, представляющий собой смесь силикона и акрила. Поверхность очищается легче, если сначала нанести на нее немного средства для мытья посуды, дав средству для мытья посуды высохнуть, прежде чем вдавливать герметик в канавки. Средство для мытья посуды на водном растворе образует защитный слой, который предотвращает прилипание герметика к поверхности, а не приклеивается только внутри канавок. По этой причине важно протирать поверхность только моющим средством, не допуская его попадания в бороздки. Во втором видео (выше) я еще не нанес герметик на последний элемент.
Другие материалы для печати уже доступны в свободном доступе на Printables.com, в том числе:
LowRider 3 CNC (канонический) — www.printables.com/model/204709-lowrider-3-cnc
Различные ремиксы LowRider 3 CNC (включая несколько моих моделей и ремиксов): Коллекция LowRider 3 CNC
Журнал изменений:
25 марта 2023 г. — загружен оригинальный ремикс (v1.0.1).
