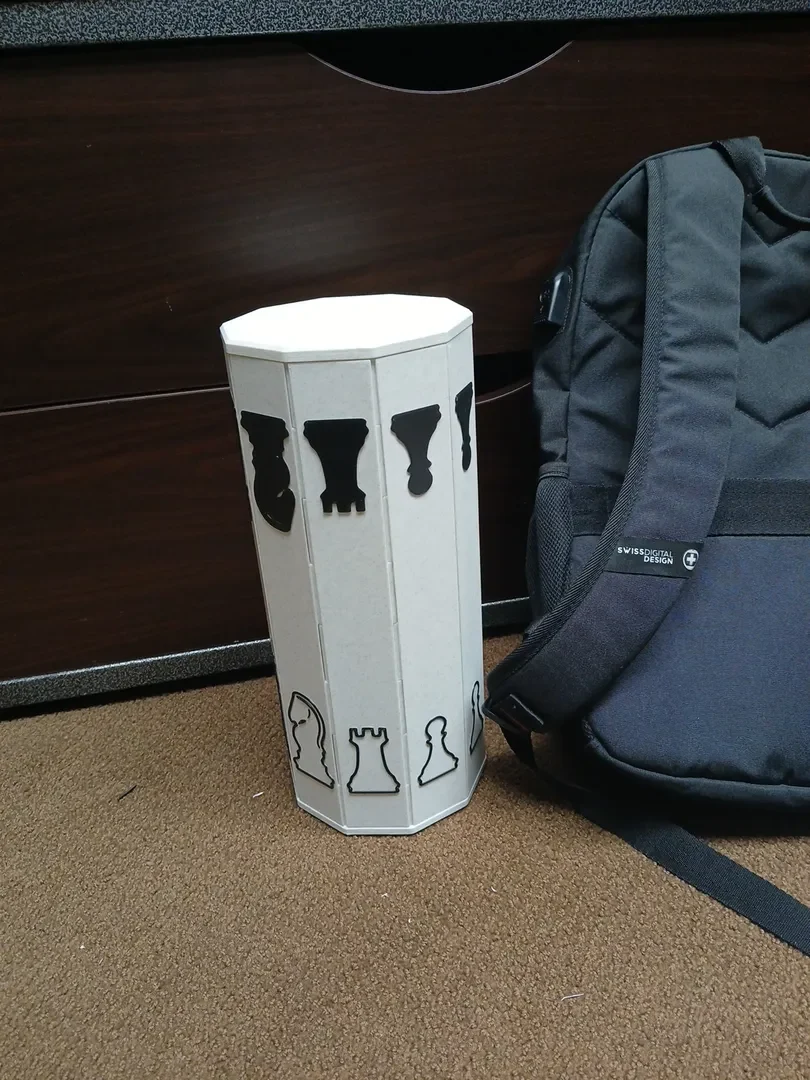

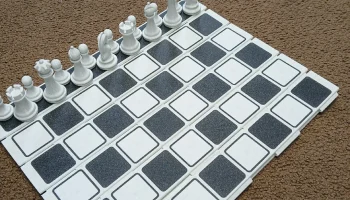

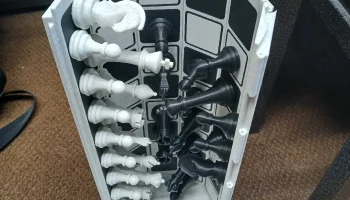

Свернутый набор шахмат - одиночный экструдер - большой
Обновление — 21 февраля 2025 г.
Добавлены секции Pawn без углов для облегчения печати на небольших принтерах.
Эти секции должны работать на печатных столах размером 256 x 25 мм.

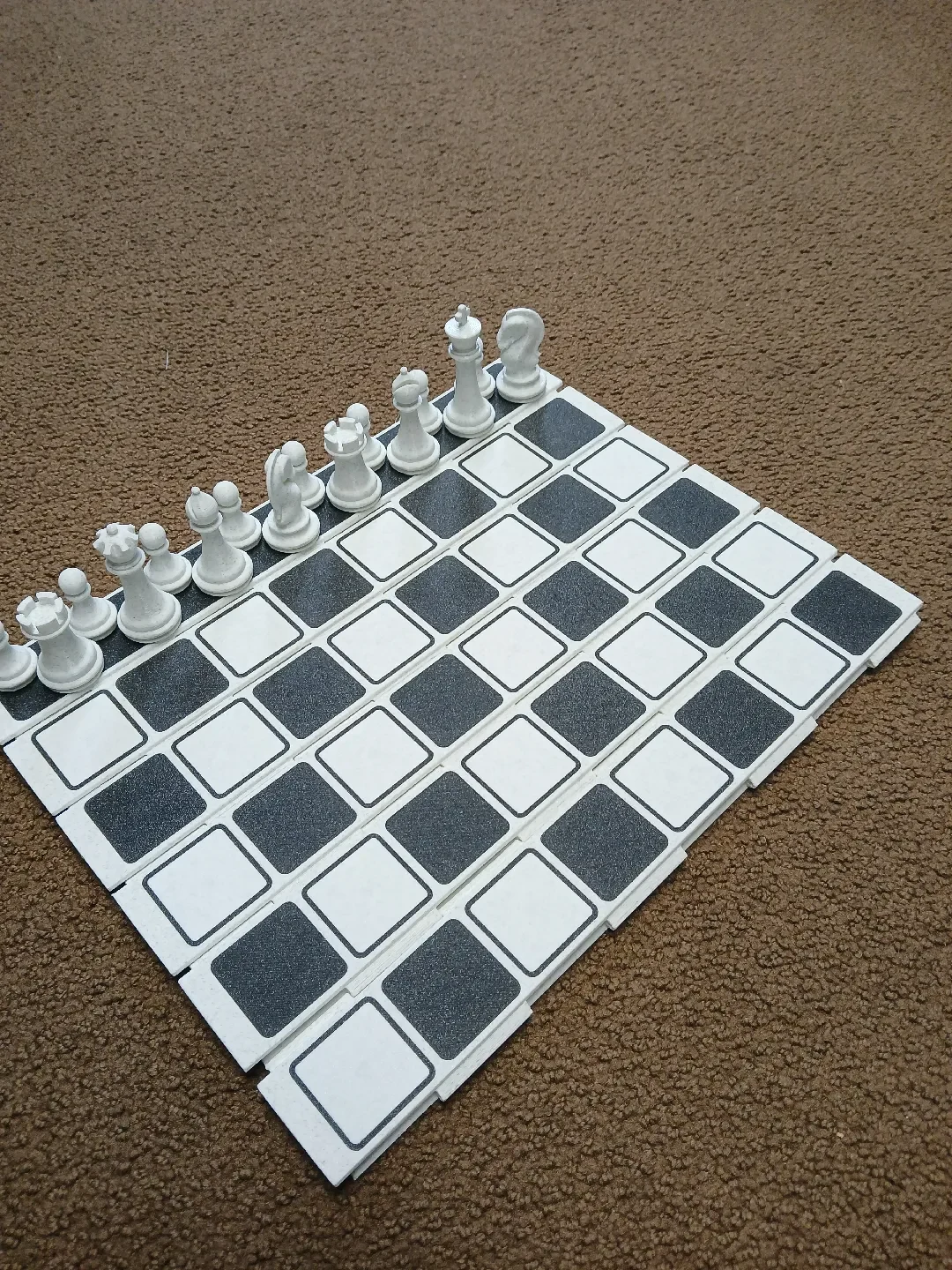

Для этой шахматной доски требуется печатная платформа размером 256 x 256 мм или больше.
Это непростая печать. Требуется правильное расположение всего в слайсере, несколько пауз, правильная ориентация магнитов и шахматного рисунка. Если вы новичок в 3D-печати, будьте осторожны.

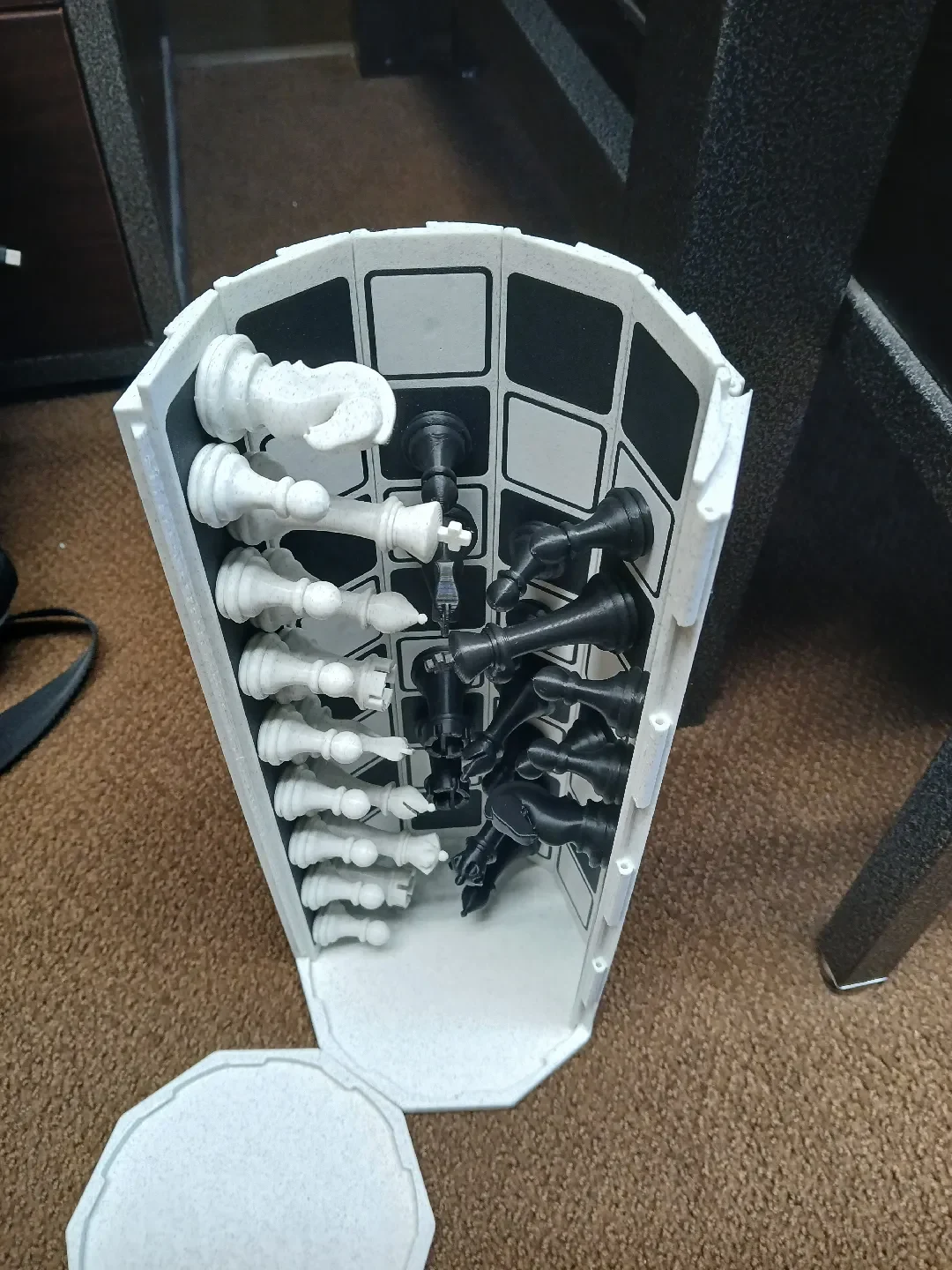

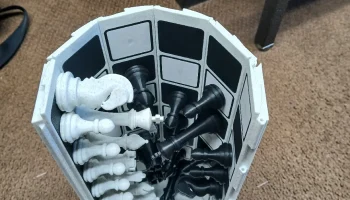

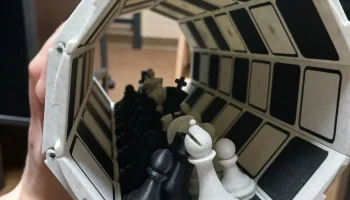

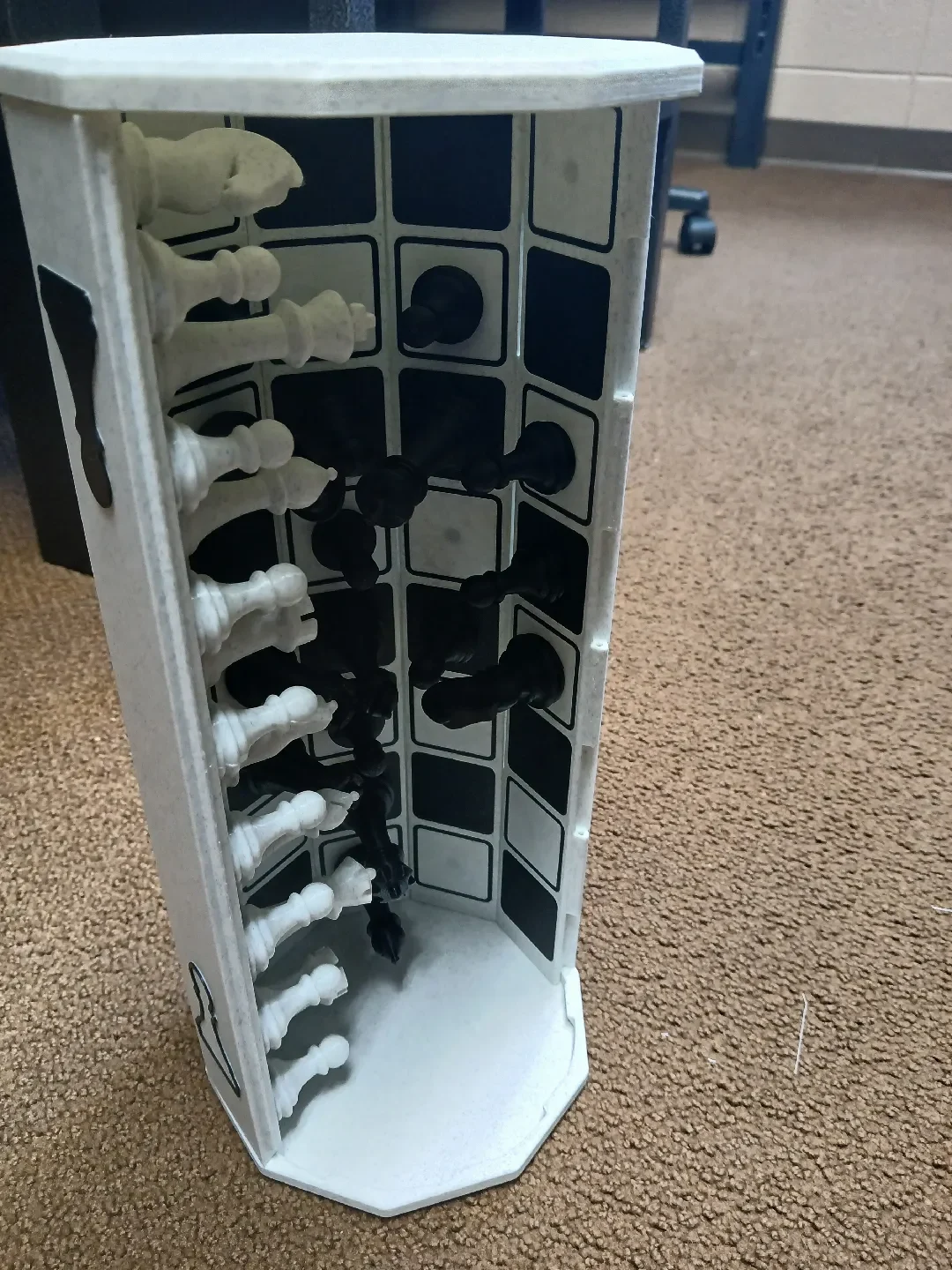

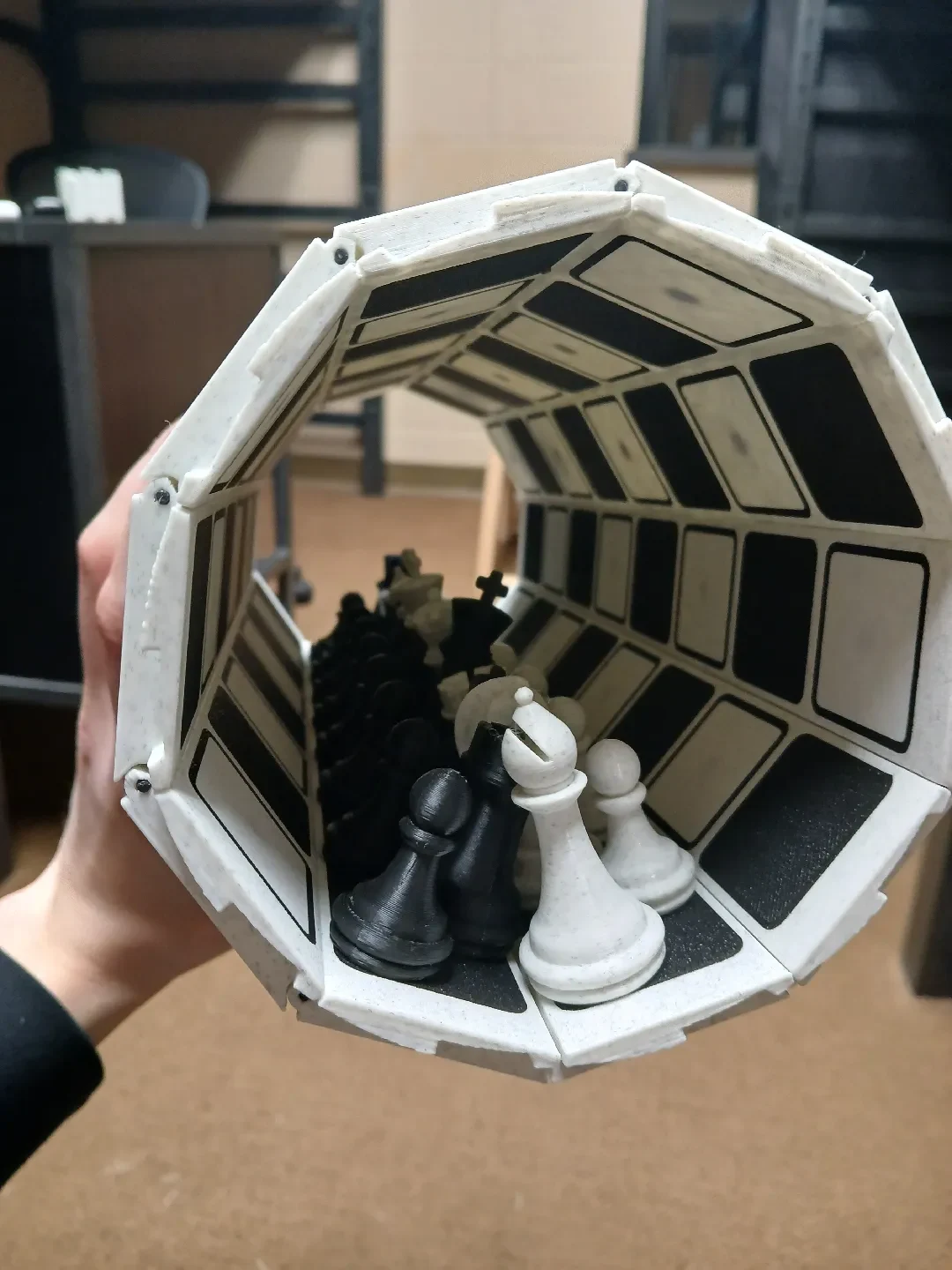

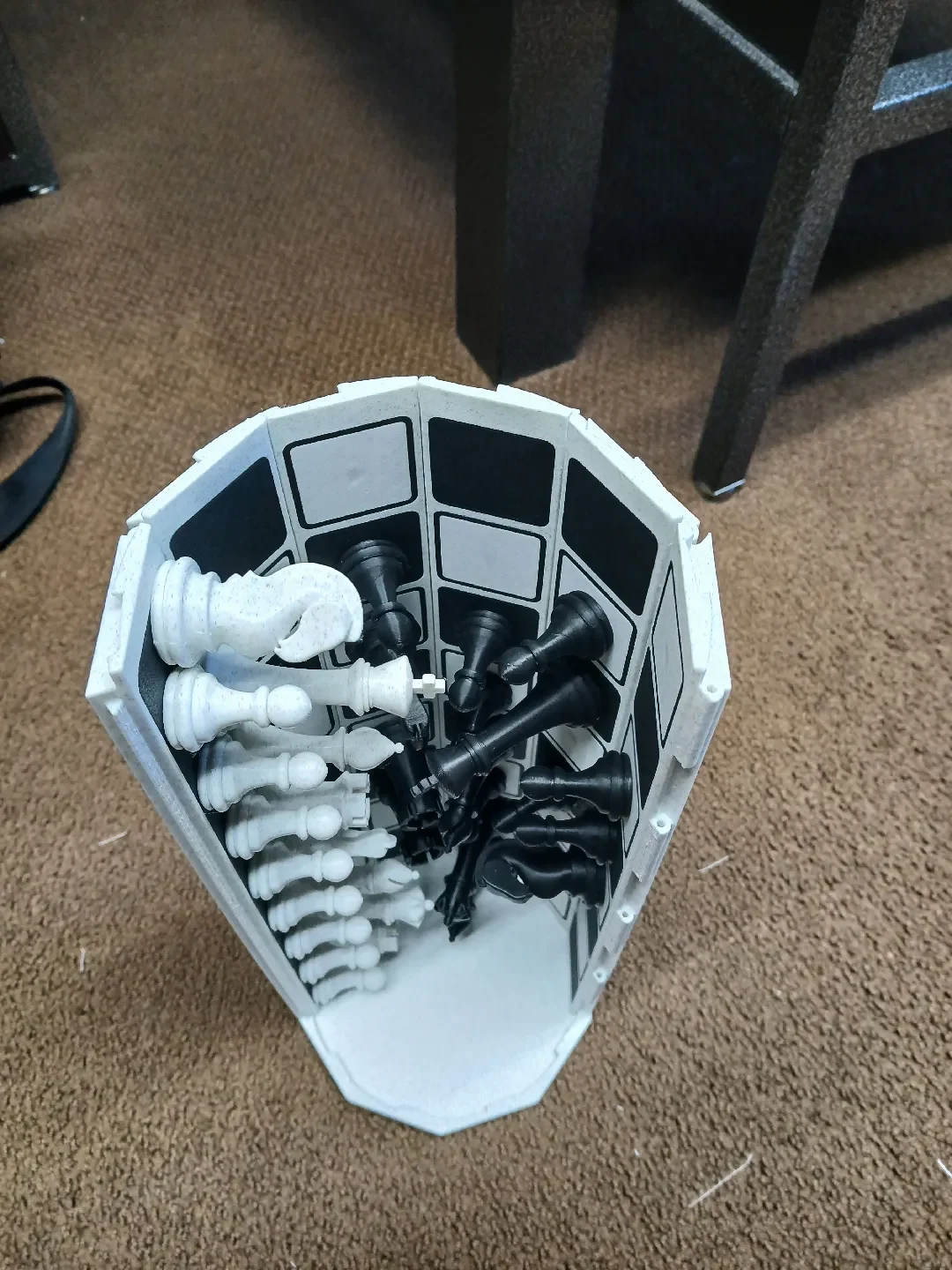

Эта шахматная доска была вдохновлена набором свернутых шахмат Россеро. Я разработал ее с нуля в блендере, за исключением шахматных фигур, которые разработал JacobG. Поскольку шахматные фигуры не делал я, вам придется загрузить их из его профиля здесь. Я распечатал детали в масштабе 89% и вставил в них магниты в два слоя снизу.
Эта шахматная доска была разработана с учетом большого принтера. Я разработал его для sv08 размером 350x350 мм. Похоже, это едва поместится на принтере bambu, но это было совершенно случайно. Я не проверял, потому что у меня нет машины для бамбука. Я не уверен, будет ли первоначальная калибровка пересекаться с отпечатком или нет, и я понятия не имею, можно ли это отключить или переместить. Вам также придется распечатать каждый раздел по одному. Если вы решите попробовать это, то удачи :) Дайте мне знать, если это сработает.
Я включил два файла блендера на случай, если вы захотите их отредактировать. Ко второму применены все модификаторы, поэтому я бы использовал его для незначительных настроек, а другой — если вам нужно внести серьезные изменения.

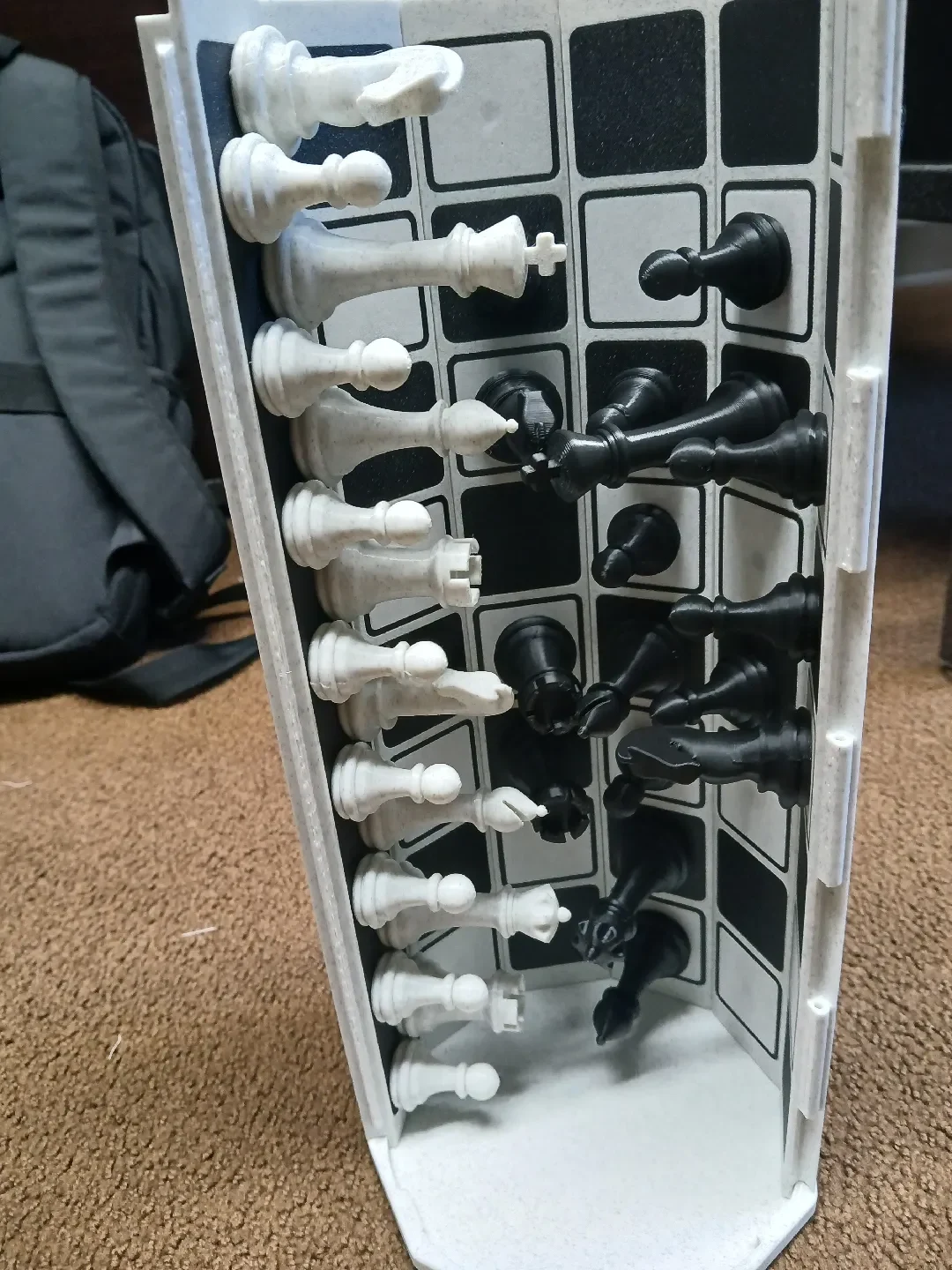

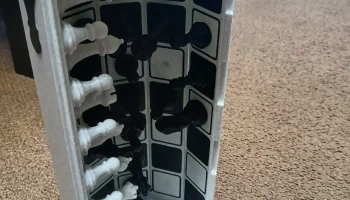

Требуется 128 магнитов размером 5x3 мм. Это те, которые я использовал 5x3_Magnets. Выглядят вполне прилично, но контроль качества не самый лучший. Кроме того, они очень плотно прилегают и иногда даже ломают стенки отверстий, которые я для них сделал. Если вы печатаете на движущейся печатной платформе, я рекомендую отрегулировать допуск магнитов, чтобы их было легче вводить. Я просто не хотел, чтобы они вылезли во время печати.
Распечатать инструкции
Печать секции для одного экструдера состоит из множества этапов. Этот процесс очень хорошо объяснен здесь Россеро.
Он был разрабо��ан для высоты слоя 0,2 мм. Если вы используете что-то другое, сначала убедитесь, что в слайсере все выглядит хорошо.

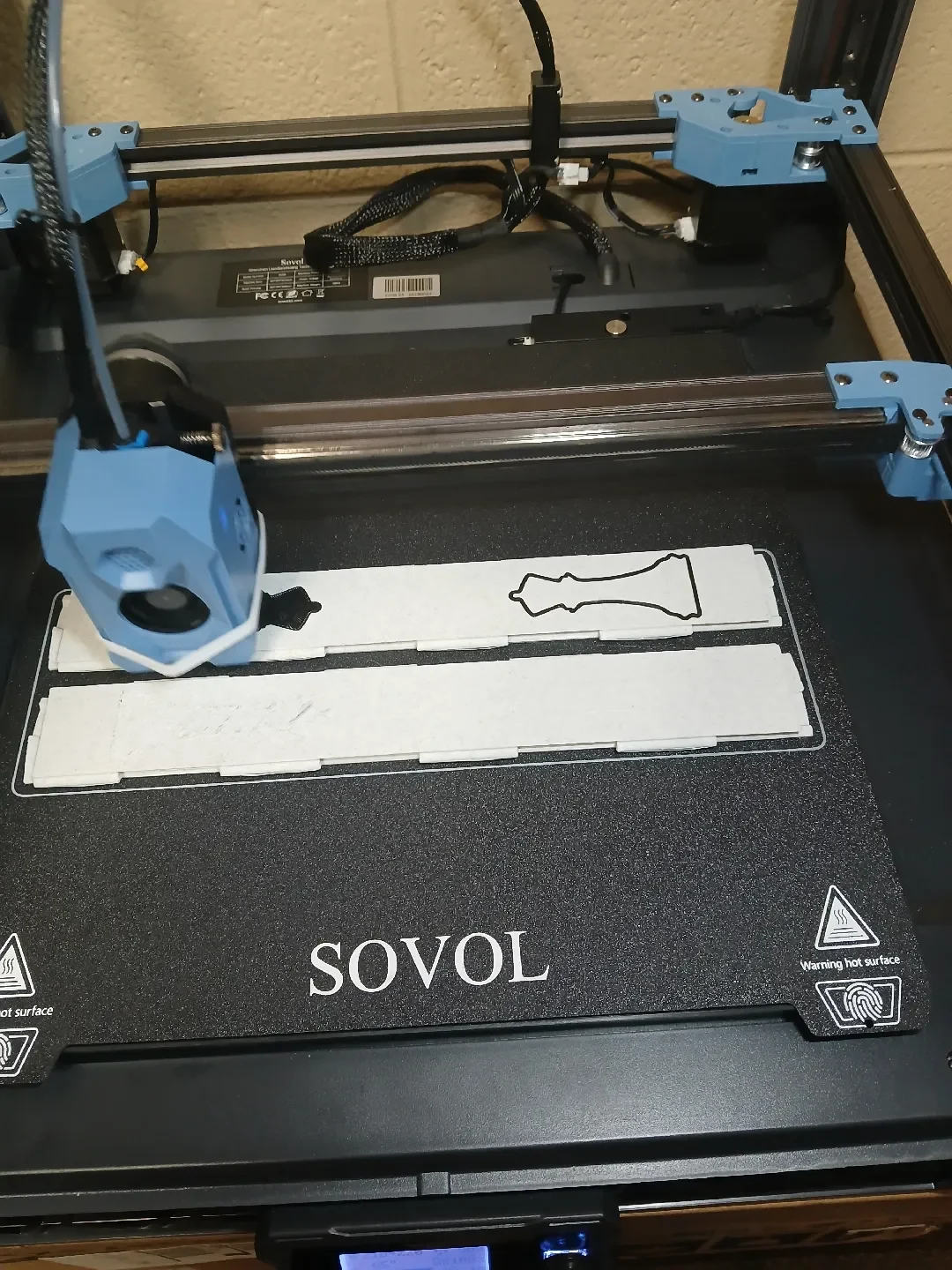

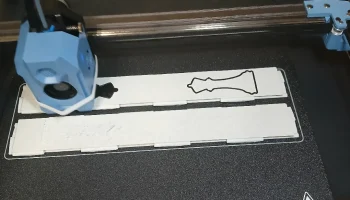

По сути, вы будете печатать один слой разными цветами. Поскольку все это находится на первом слое, вы можете сделать несколько разных отпечатков, не удаляя предыдущий отпечаток, в результате чего получится слой с несколькими разными цветами.
Импортируйте белые квадраты, черные квадраты и любо�� раздел, который вы печатаете, и убедитесь, что они выровнены в слайсере.

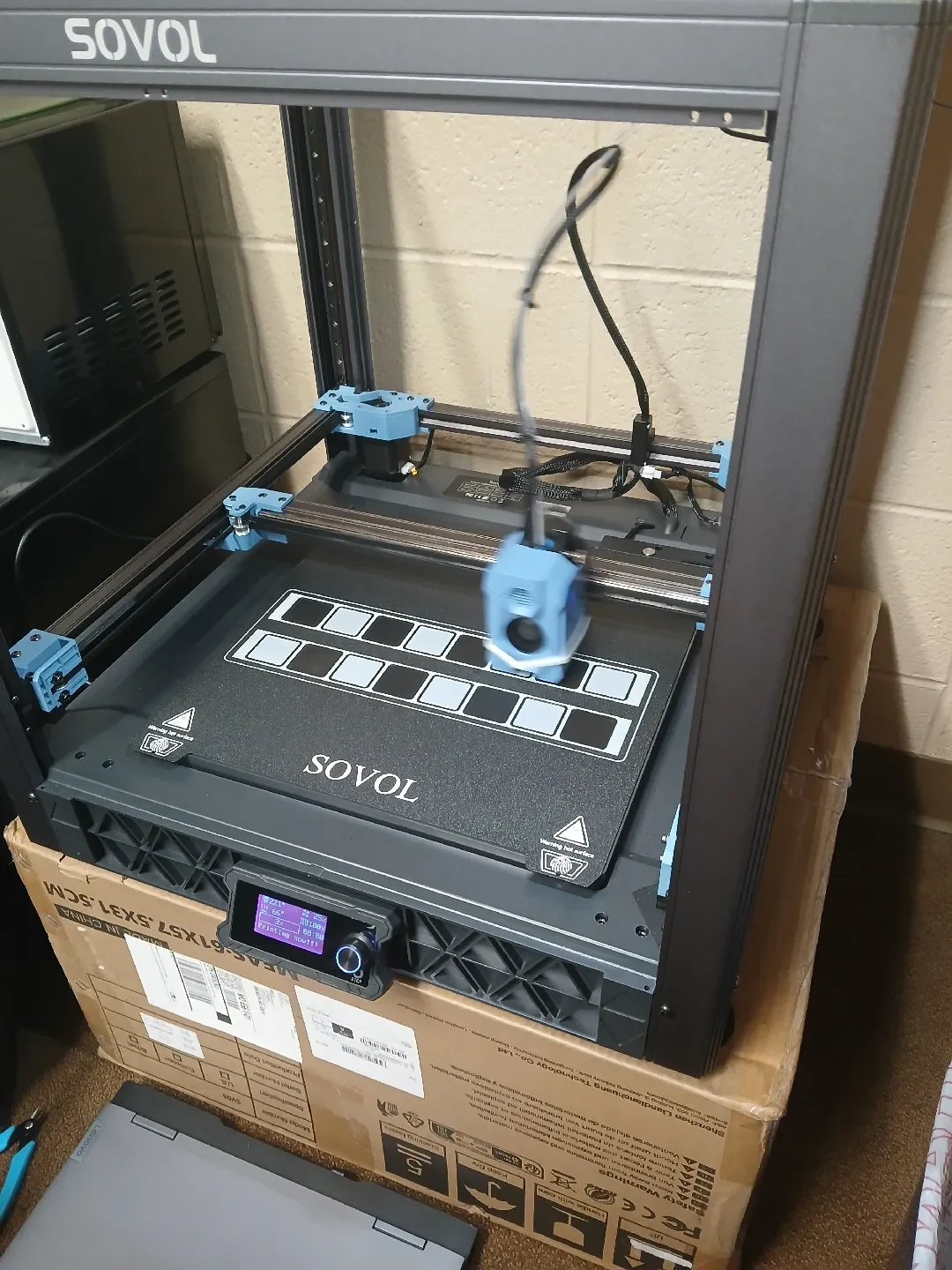

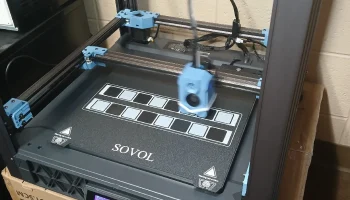

печатать только белые квадраты
не удаляя белые квадраты, распечатайте черные квадраты
напечатайте раздел поверх белых и черных квадратов. Обязательно добавьте паузу для магнитов и изменение цвета вверху.

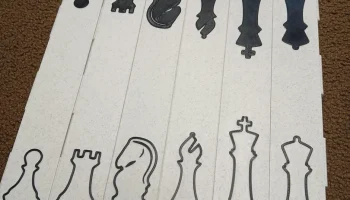

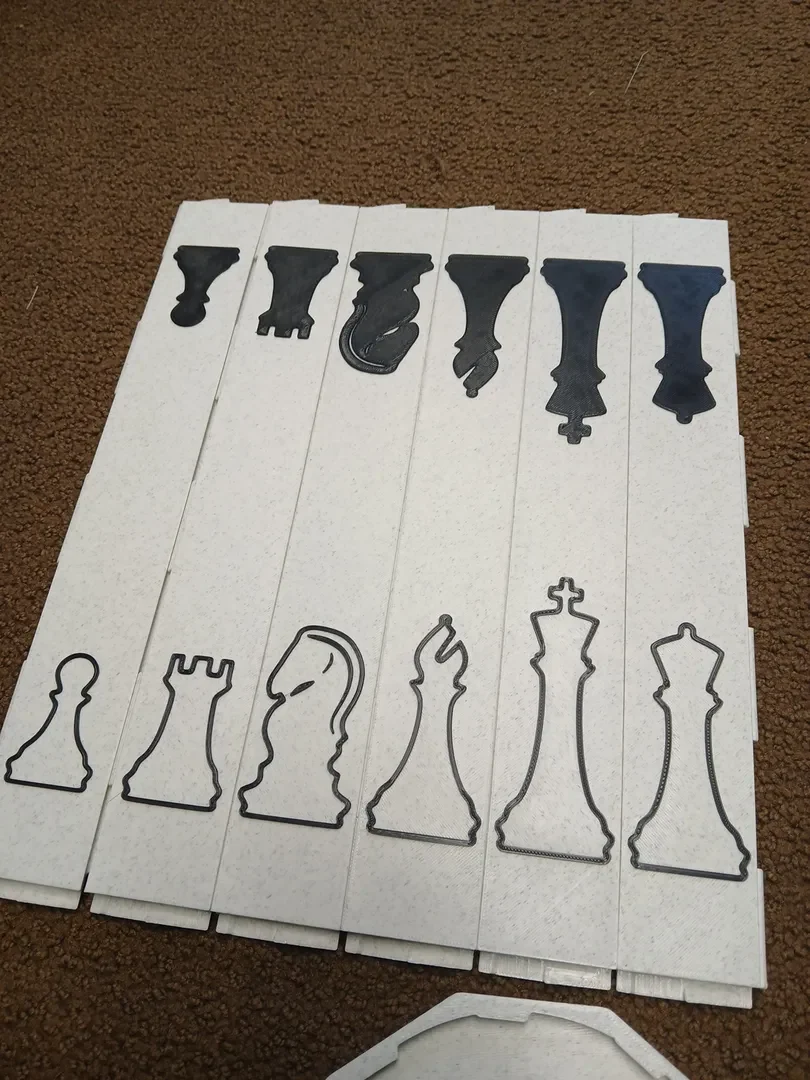

Контур шахматной фигуры вверху должен иметь 1 слой белого, а затем 3 слоя черного цвета. Если вы сделаете паузу слишком рано, у вас будут черные фигуры с обеих сторон.
Вам нужно будет распечатать по две фигуры каждого типа (кроме короля, ферзя и двух конечных фигур с пешками). Им необходимо зеркально отобразить бело-черный клетчатый узор. Таким образом, у вас будет один с белым в качестве первого квадрата и один с черным в качестве первого квадрата. Обратите особое внимание на ориентацию белого и черного узора. Если у вас есть сомнения, просто погуглите изображение шахматной доски, чтобы определить правильную ориентацию каждой секции.
Убедитесь, что вы правильно сориентировали все магниты. вам не нужно перепечатывать шахматные фигуры или какие-либо разделы.
После того, как все секции будут распечатаны, вам нужно будет добавит�� кусок нити в качестве шарнира. Если вы не можете заставить его войти, попробуйте срезать одну сторону до точки. Вы можете использовать PLA в качестве петли, но, по моему опыту, через несколько дней он ломается. В качестве материала петли я рекомендую использовать ABS или PETG.
