Адаптер для настольного тенниса v2.0 Quest 3

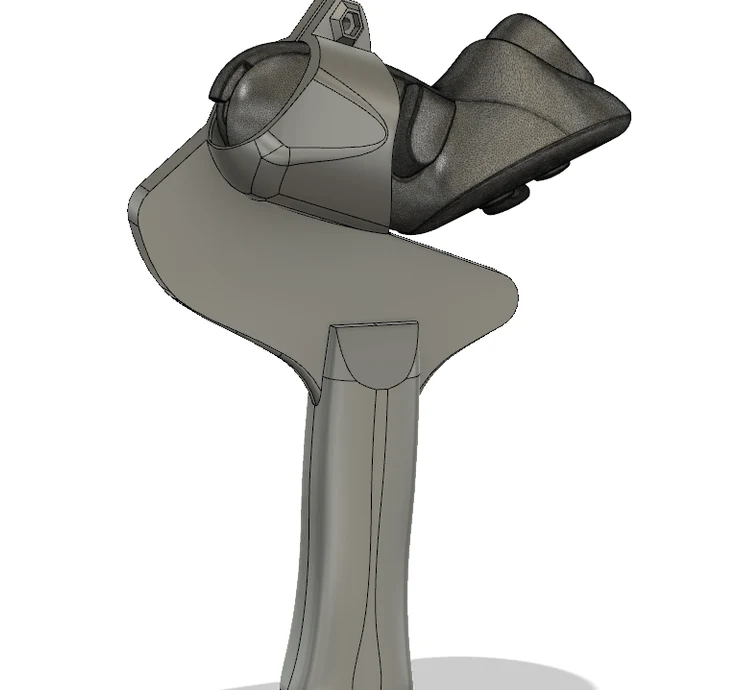

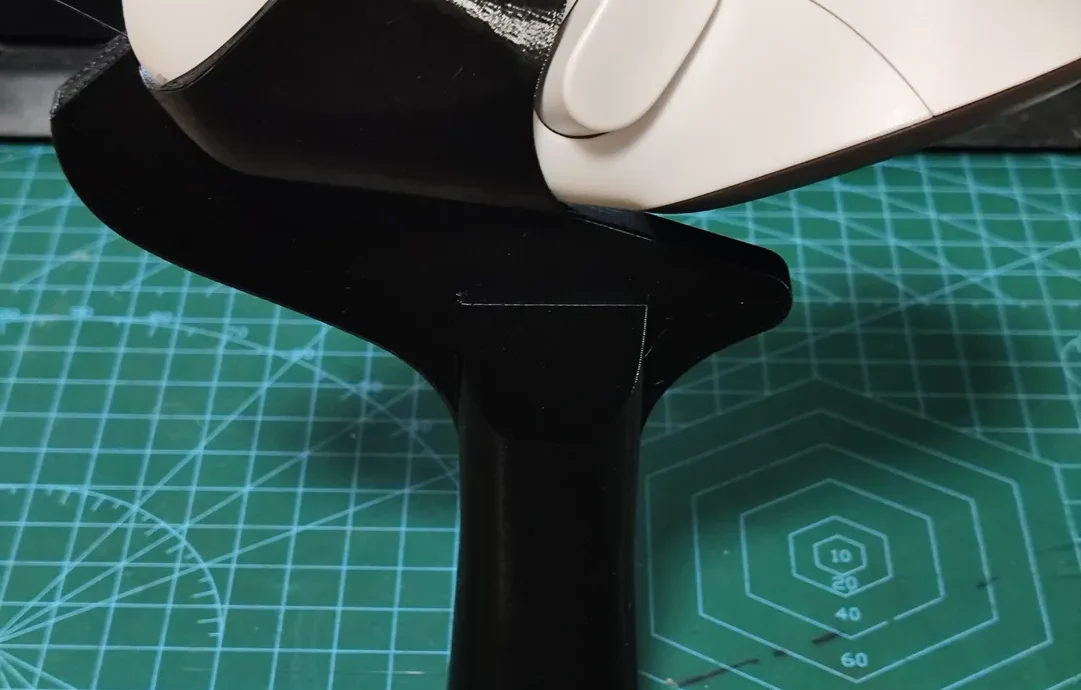

Обновление: 26.05.24 — Немного переделано верхнее крепление для придания прочности. Теперь он стал немного толще, и я добавил небольшое скругление (см. рисунок ниже), чтобы устранить слабое место. Все три модели были обновлены. Наслаждаться!

Этот адаптер является результатом эволюции крепления, которое я начал разрабатывать сначала с адаптера для ремешка, а затем с адаптером, монтируемым своими руками, что привело к этому окончательному автономному решению. Я хочу выразить благодарность @4foxess, @Bonsaizocker, @Soulnight и другим членам сообщества ETT за помощь в этом проекте.

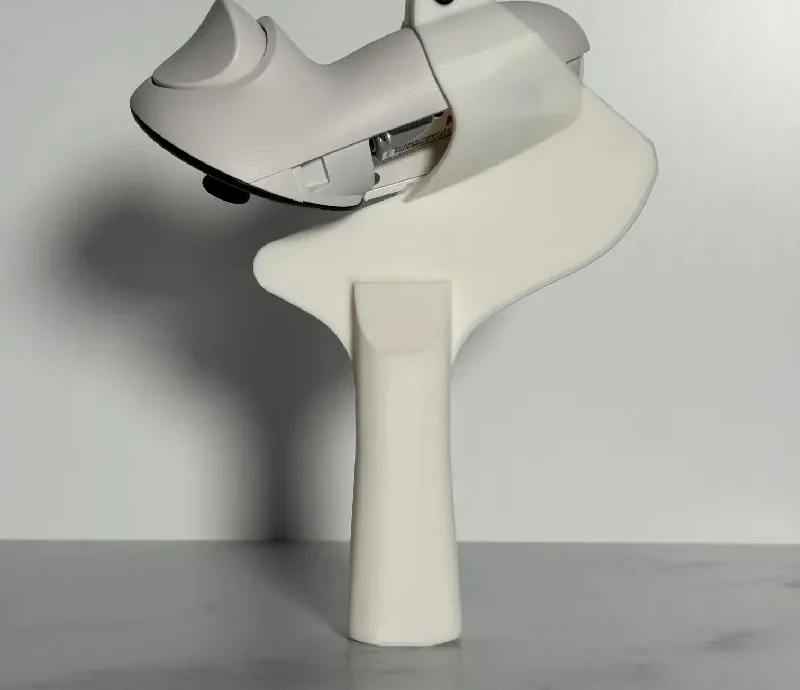

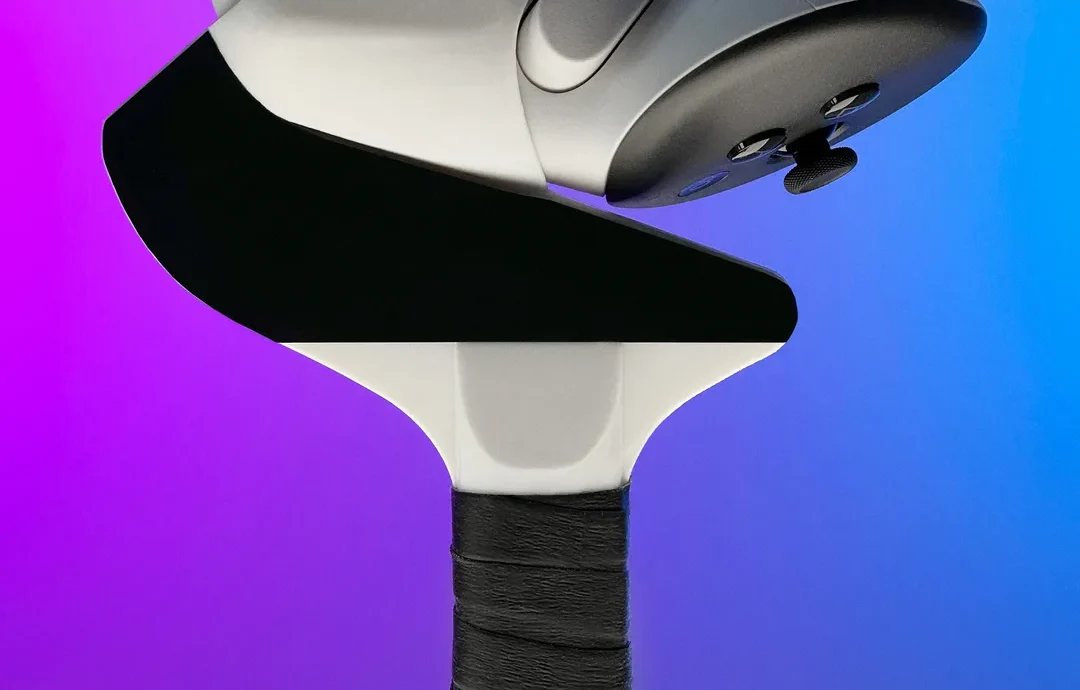

Это простой цельный легкий отпечаток без необходимости в опорах, который должен обеспечить простой и быстрый способ установки/демонтажа контроллера с помощью всего одного винта. Он имеет поверхность лезвия толщиной 6 мм, что позволяет использовать обычную резину ТТ для превосходного сцепления и ощущения.

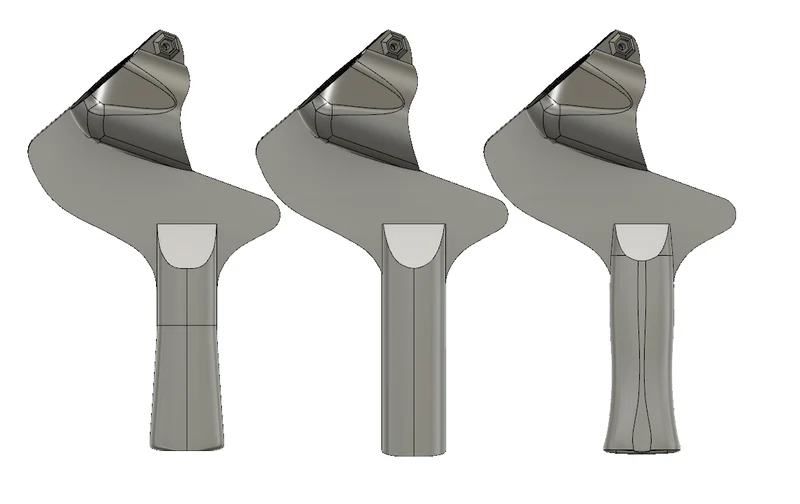

Выберите один из предложенных стилей ручек, который вам нравится: FL — расклешенный, ST — прямой, AN — анатомический.

Чтобы использовать его, необходимо снять крышку аккумуляторного отсека!

Для конфигурации позиции используйте следующий облачный код: 262.56.

Для левостороннего адаптера используйте следующее: 262.63.

Что необходимо для использования этой модели:

печатный адаптер
1 винт с накатанной головкой M3 длиной не менее 12-14 мм DIN464 или DIN653 (обычный винт M3 также подойдет, но для установки каждый раз потребуется отвертка)
1 х гайка M3
1 лист резины ТТ (подойдет любая использованная или самая дешевая резина, только для сцепления)
двусторонний скотч (я предлагаю очень тонкий, например, M3 467MP) или клей (суперклей подойдет, но он испачкается, если вы планируете менять резину в будущем)
дополнительно: шаблон для резки резиновой/двусторонней ленты (включен в файлы). Редактирование: поскольку обе стороны адаптера немного отличаются, для полноты картины я включил также шаблон для другой стороны.

Инструкция:

Печать:

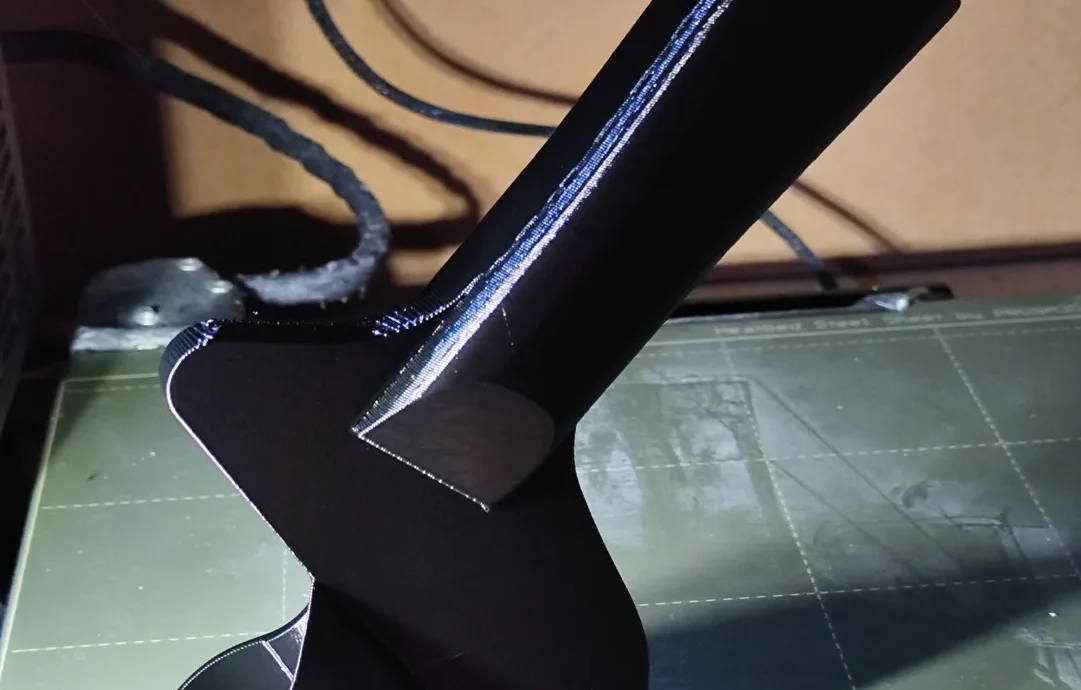

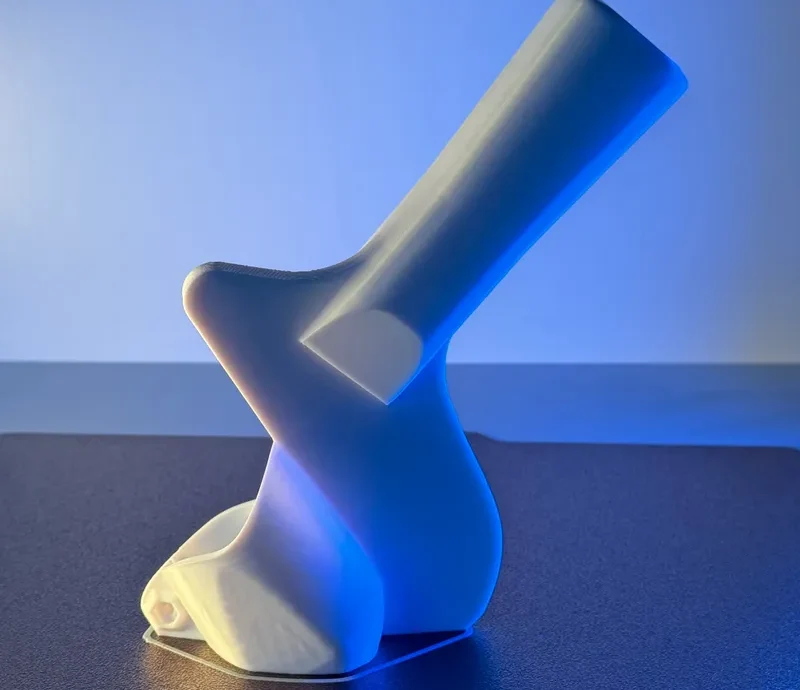

Печатный адаптер в вертикальном положении с высотой слоя не менее 0,2 для идеального прилегания и качества поверхности. Если у вашей кровати проблемы с прилипанием, используйте поля, чтобы отпечаток не отклеился. Я также предлагаю замедлиться.

Совет, как я это распечатал: Распечатайте с 3 периметрами и заполнением 15% (гироид). Уменьшите заполнение до 6% с помощью модификатора высоты слоя примерно через 50 мм. Таким образом, часть крепления останется прочнее, а остальная часть адаптера будет легче.

2. Вырезка резины: с помощью распечатанного шаблона нарисуйте контуры резины на двусторонней ленте и резине и вырежьте их по форме.

3. Приклейте резину к адаптеру с помощью ленты/клея. Сделанный!

4. При желании вы можете закрепить гайку в адаптере с помощью небольшой капли клея, но следите за тем, чтобы клей не пролился на резьбу гайки.

��идео установки контроллера:

Модификации:

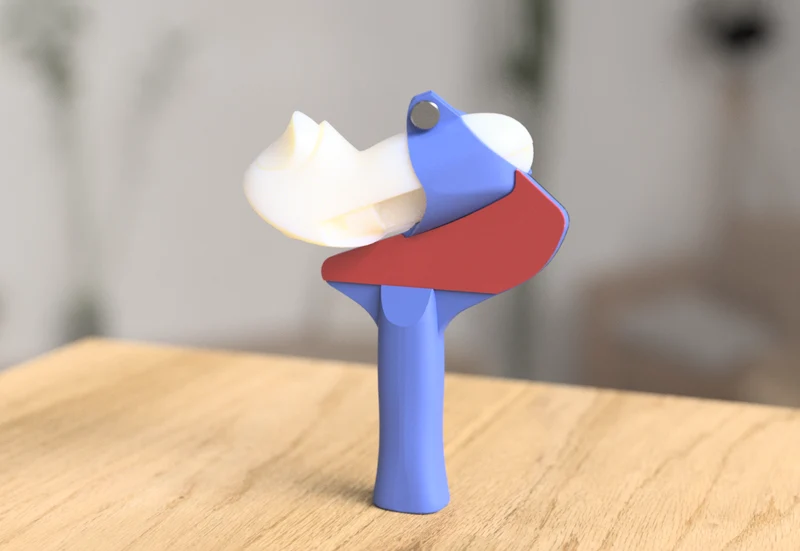

Разделенная ручка — на случай, если вы хотите напечатать ручку из другого материала, например, из деревянного PLA или легкого PLA.

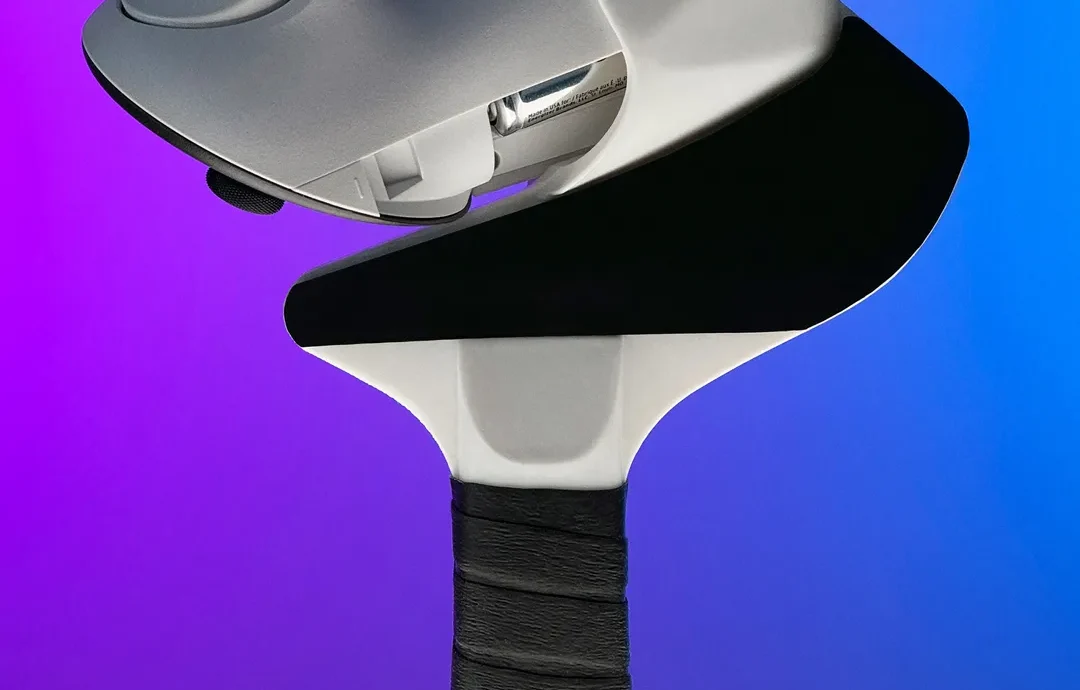

Кибер-лезвие. Если вы ищете необычную новую квадратную форму лезвия.

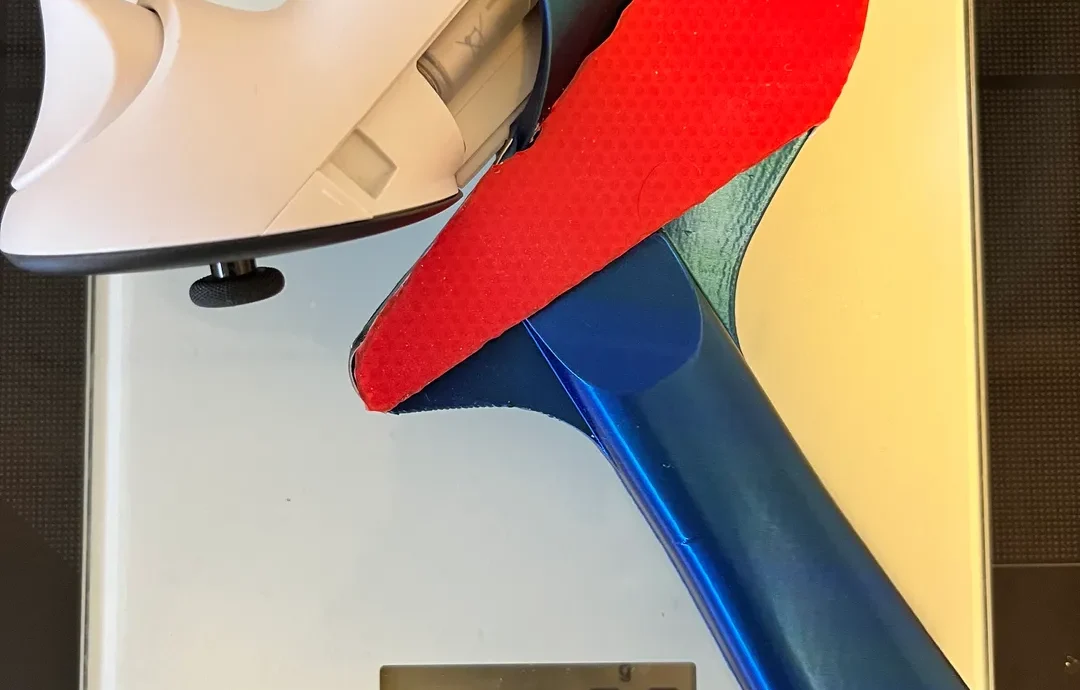

Легкий — если вы хотите максимально снизить вес и центр массы.
