Посох Фалина из Меши подземелья

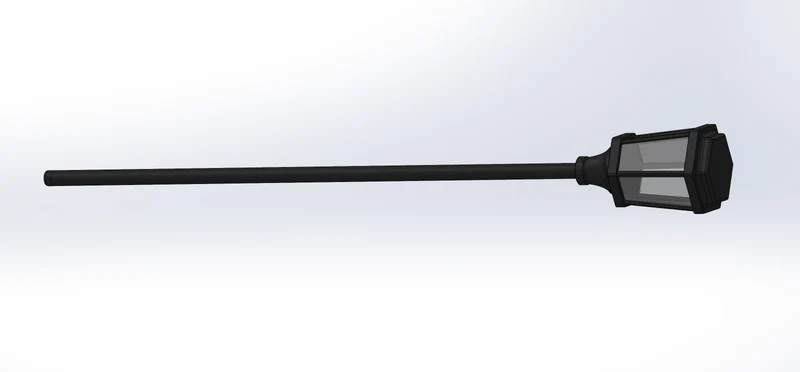

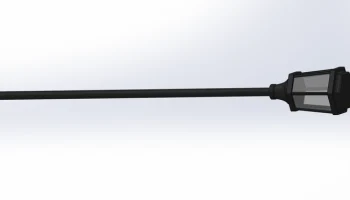

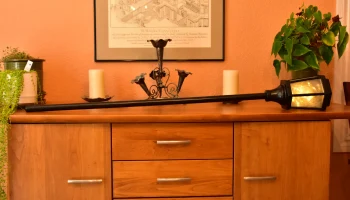

Это моя версия Посоха-булицы Фалина из Dungeon Meshi. Она использовала посох в различных воспоминаниях и в некоторых пост-концах основного содержания манги (оставляя это неясным из-за спойлеров для зрителей только аниме). В качестве корпуса рейки используется труба из ПВХ диаметром ¾ дюйма (внешний диаметр 1 дюйм), а все остальные неэлектронные компоненты напечатаны на 3D-принтере.

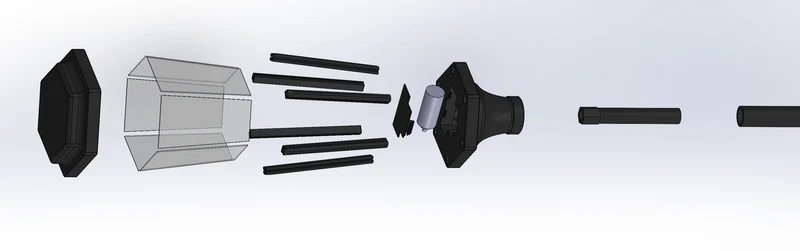

Для неэлектронной версии просто распечатайте сплошную версию основы и опустите компонент «Вставка штока». Файлы предварительно ориентированы. Для крышки электронного блока (в местах выступов), основания фонаря (внутри батарейного отсека) и наконечника (по краю) могут потребоваться легкие опоры. Я также рекомендую напечатать крышку и колонки для электроники с полями для большей адгезии из-за их высоты и тонкости.

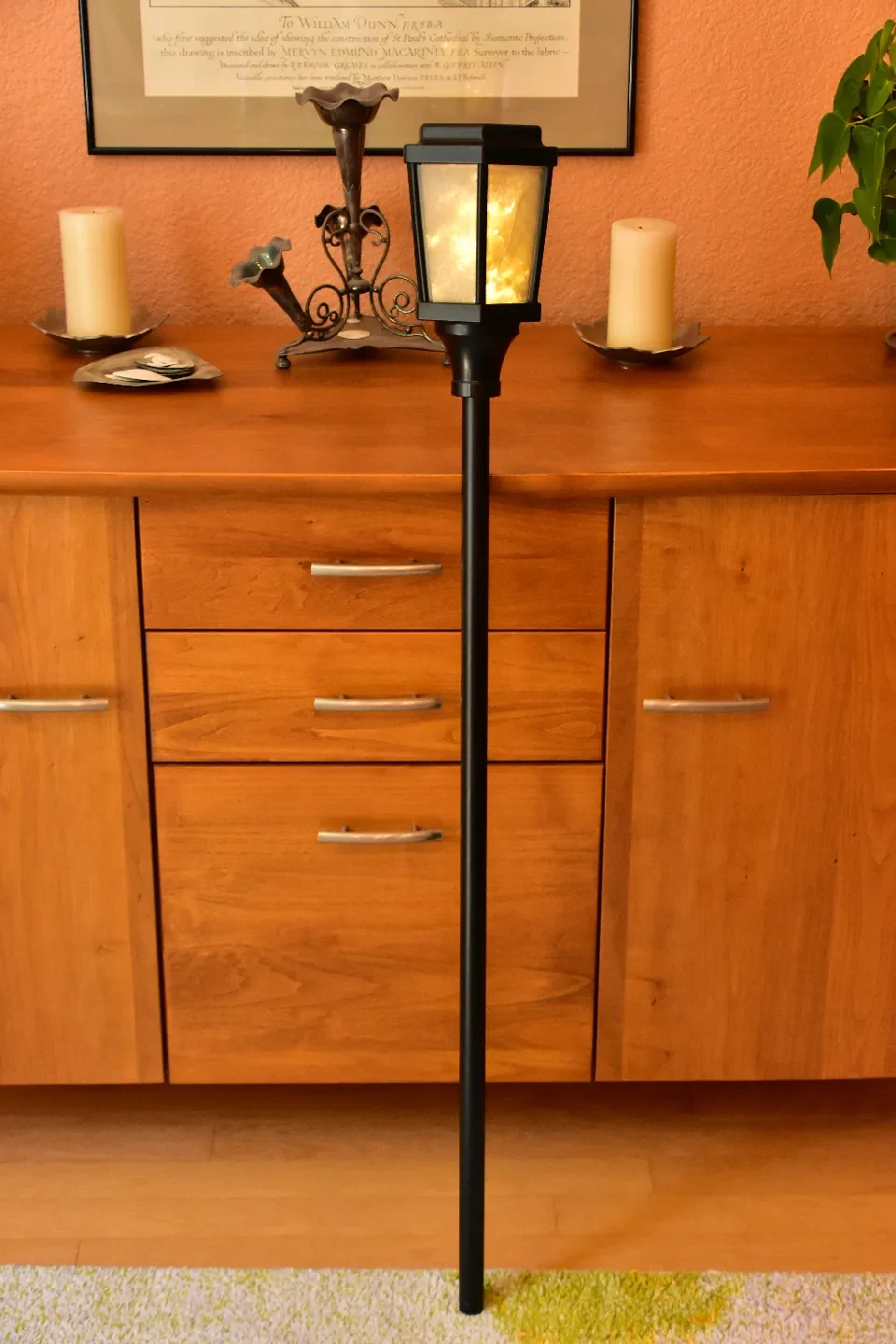

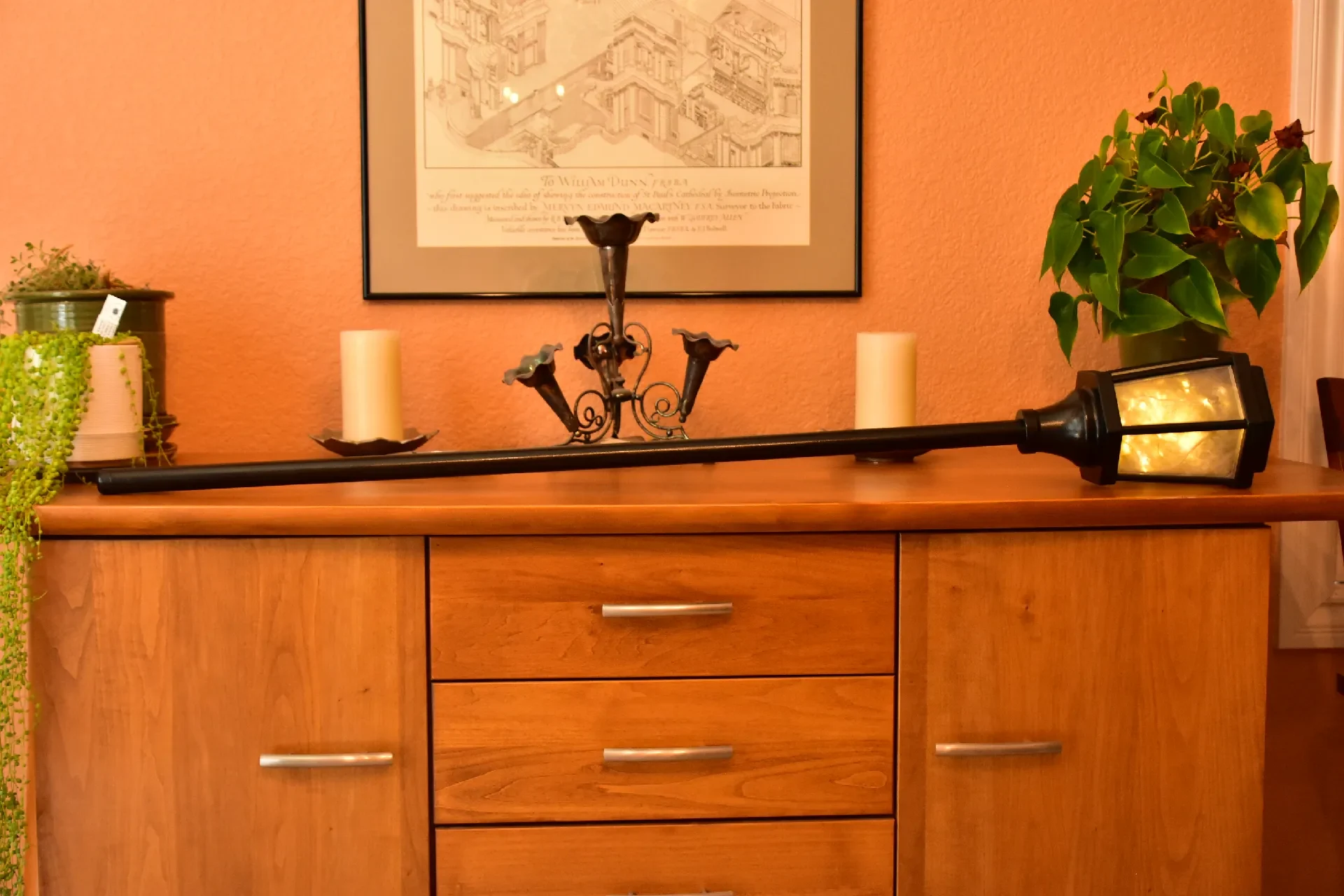

Я использовал цепочку волшебных огней, чтобы обеспечить освещение внутри фонаря для эффекта «волшебного свечения», а полость предназначена для размещения платы управления, как показано в следующем списке волшебных огней. Кнопку включения/выключения/режима на плате я вырубил (укоротил пластиковый пост кнопки), но электронику кнопки оставил бе�� изменений. В этом проекте также может потребоваться перепаять фонари обратно на плату, поскольку их очень легко оторвать при извлечении из корпуса батарейного отсека и капли горячего клея, которая герметизирует корпус. Лампы просто свободно свернуты внутри фонаря, а их провода проходят через небольшой вырез в крышке батарейного отсека.
www.amazon.com/gp/product/B07X42BR7D/

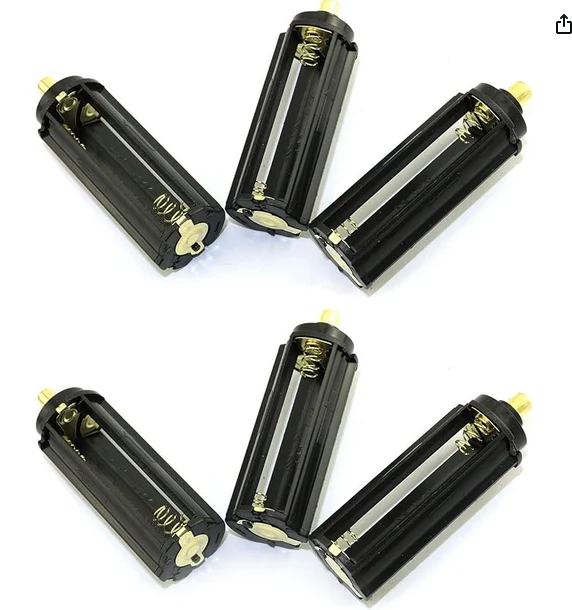

Входящие в комплект батарейки АА были слишком велики, чтобы поместиться в основание фонаря, поэтому я отпаял провода батарей и вместо этого использовал держатель батарейки ААА, подобный тем, которые используются в светодиодных фонариках. Конкретно я купил именно этот список.

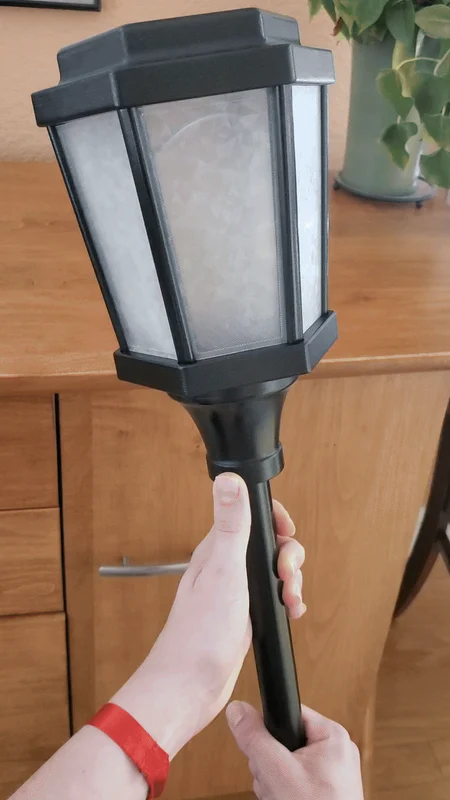

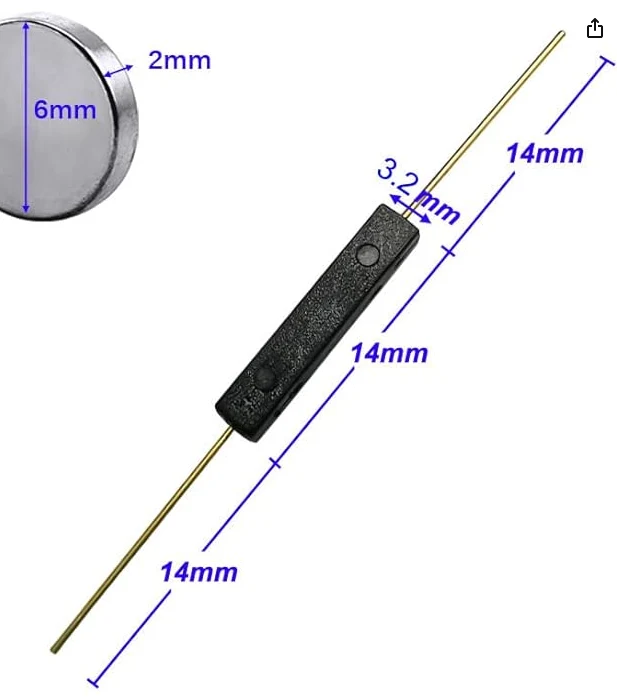

Чтобы включить освещение, я подключил магнитный переключатель параллельно существующей кнопке на длинных проводах. Вместо того, чтобы включать свет с помощью кнопки, надевать крышку электроники обратно на основание, а затем снова надевать верхнюю часть и закрывать весь фонарь, магнит позволяет вам включать свет с помощью скрытых магнитов в вашем косплее. Я использовала браслет с красной лентой, который соответствовал колье Марсиль из моей группы косплея, но вы могли бы легко использовать телесный оттенок и попытаться полностью его скрыть. Магнитный переключатель, который я использовал, был в этом списке.
www.amazon.com/Gebildet-Normally-Induction-2-5mm%C3%9714mm-Multi-Use/dp/B07YFBQ4HS
Просто проведите магнитами мимо магнитного переключателя, и свет включится. Затем повторяйте активацию магнитного переключателя до тех пор, пока не установите желаемую настройку волшебного света (постоянный, пульсирующий, мигающий и т. д.).

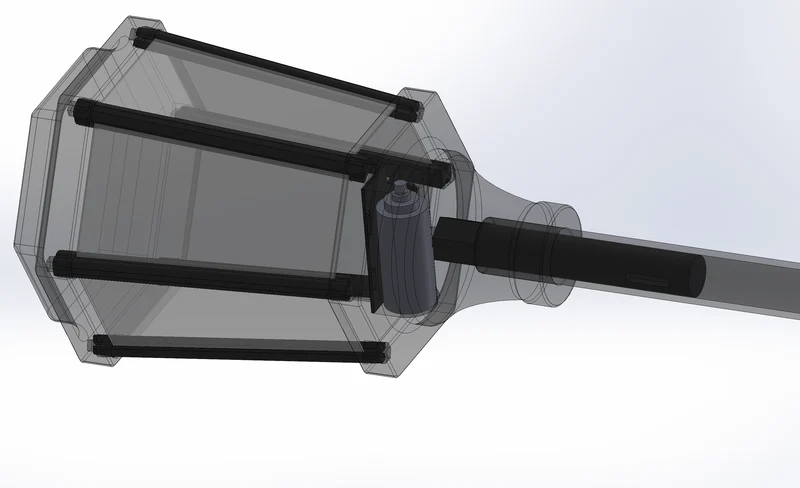

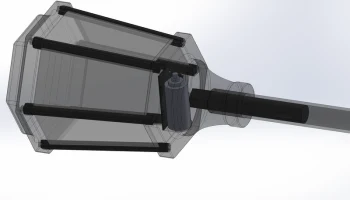

Припаяйте провода к двум контактам, котор��е использует кнопка на печатной плате. Припаяйте магнитный переключатель на другом конце проводов. Пропустите переключатель и провода от платы управления вниз мимо батарей в круглое отверстие в основании фонаря и внутреннее отверстие во вставке штока. Прямоугольное отверстие на круглом конце вставки стержня обеспечивает доступ к магнитному переключателю непосредственно под ПВХ, тем самым улучшая чувствительность переключателя на одной стороне рейки. Шестиугольный конец вставки штока и отверстие, в которое он входит в боковое основание, означают, что наиболее чувствительная сторона всегда будет на одной и той же стороне, на случай, если вы захотите пометить ее для облегчения доступа или просто попытаетесь запомнить, какая она сторона при использовании опоры.
Оконные стекла также напечатаны, и в моем случае я решил использовать лист ПЭО с рисунком битого стекла, чтобы придать ему красивый кристаллический узор. Я немного подправил настройки «стекла» PETG Адама Л., чтобы добиться хороших четких отпечатков. Я бы порекомендовал использовать сопло большего размера, чем я (0,4), чтобы отпечаток был еще более четким, но в моем случае я хотел, чтобы он выглядел немного матовым, чтобы скрыть отдельные волшебные огоньки.
