Усиление трубки ResMed CPAP

Трубки ResMed CPAP служат долго, если за ними правильно ухаживать. К сожалению, резиновые соединители на концах портятся и изнашиваются раньше, чем гибкие трубки. Они недешевы, и замена может занять некоторое время, поэтому эта распечатка позволит вам продлить срок службы вашего шланга CPAP.

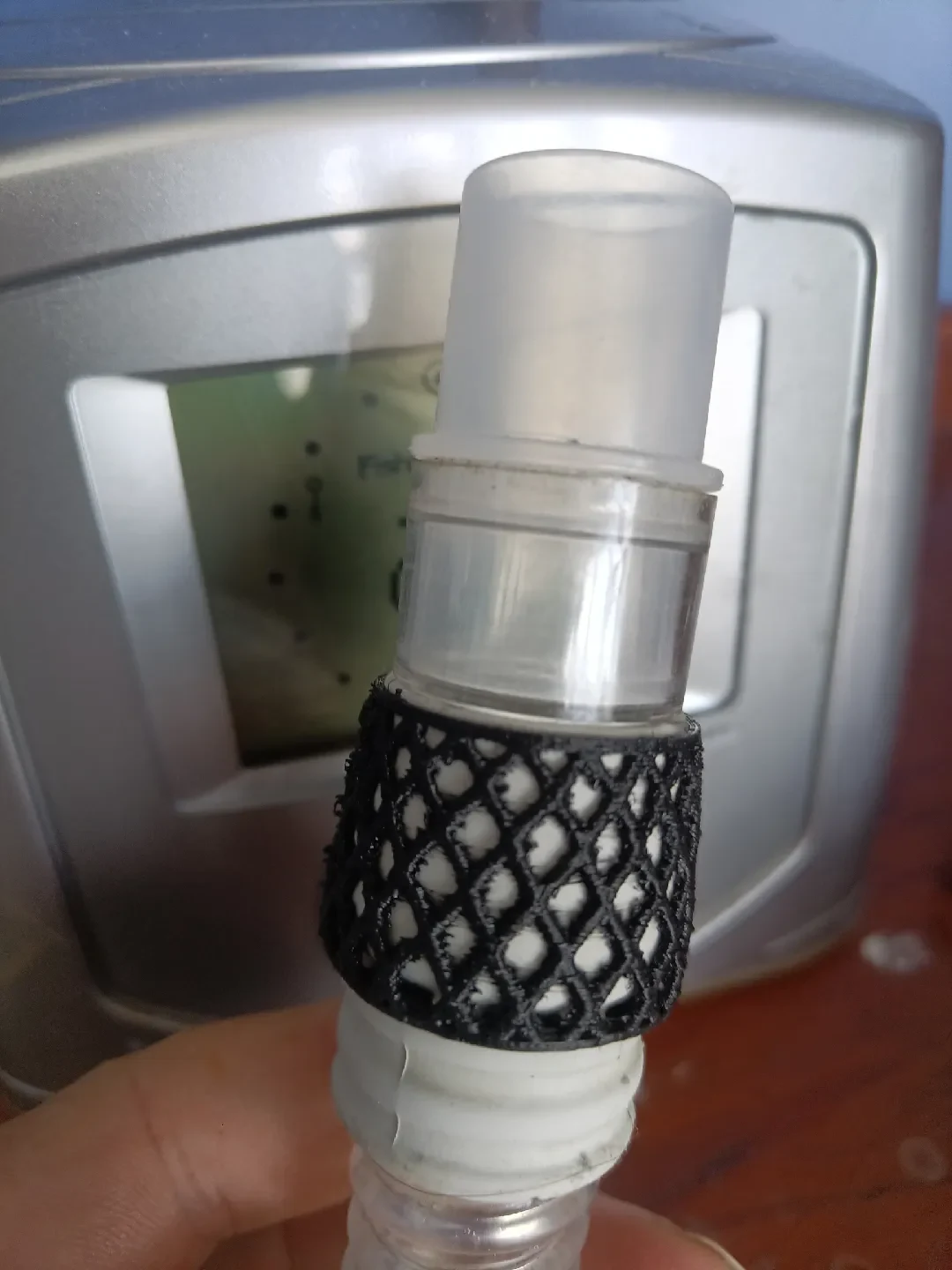

Эта конструкция представляет собой сетчатую конусную втулку, которая закрепляется на изношенном резиновом разъеме, слегка сжимая его и восстанавливая сцепление разъема с компонентами CPAP — обычно маской или вертлюгом шланга.

На широком конце рукава имеется зубчатое кольцо. Когда втулка надевается на резиновый соединитель трубки CPAP, она фиксируется на выступах у основания указанного соединителя. После подключения маски или чего-либо еще рукав прочно фиксируется на месте за счет расширяющегося движения резинового разъема. Сжатие втулки, в свою очередь, делает посадку резинового соединителя более плотной.

Я печатаю свой из ТПУ с поддержкой «Органического» PLA на Prusal XL, а затем удаляю PLA, просто сминая отпечаток в руке. В зависимости от качества вашего ТПУ, вам может потребоваться подрезать волоски перед использованием.

Если ваша трубка сломалась в разъеме, здесь есть печатная замена:

Проект является параметрическим, поэтому не стесняйтесь настраивать прикрепленный файл OpenSCAD в соответствии с другими моделями и своей личной эстетикой. Там тоже есть хороший алгоритм построения сетки OpenSCAD, если он вам нужен.
