Настраиваемый тест выравнивания

Настраиваемый:

Размер кровати принтера (кровать X/Y) — от 100 до 500 мм.
Сколько точек для сетки вы используете (X/Y Points) — от 2 до 10.
Размер сопла (чтобы гарантировать печать полных строк) — 0,1-1,0 мм (отображается от 1 до 10).
Количество линий стены (периметры) — от 1 до 4.
Если вам нужны заполненные фигуры или просто контур
Квадрат круга
Просто фигуры без линий между ними

Модель высотой 0,2 мм.

---

Размер модели (занимаемая площадь) на 8,5% меньше установленного размера кровати.
Значения по умолчанию указаны для Ender 3 (235x235), 5 баллов. Выравнивание кровати с двойными линиями толщиной 0,4 мм и без заполненных фигур (быстрая печать, не используется много нити).

Рекомендую оставить пустые фигуры и двойные линии.

---

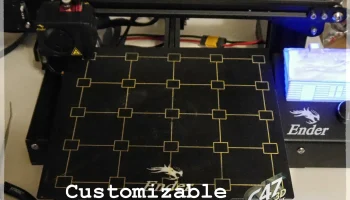

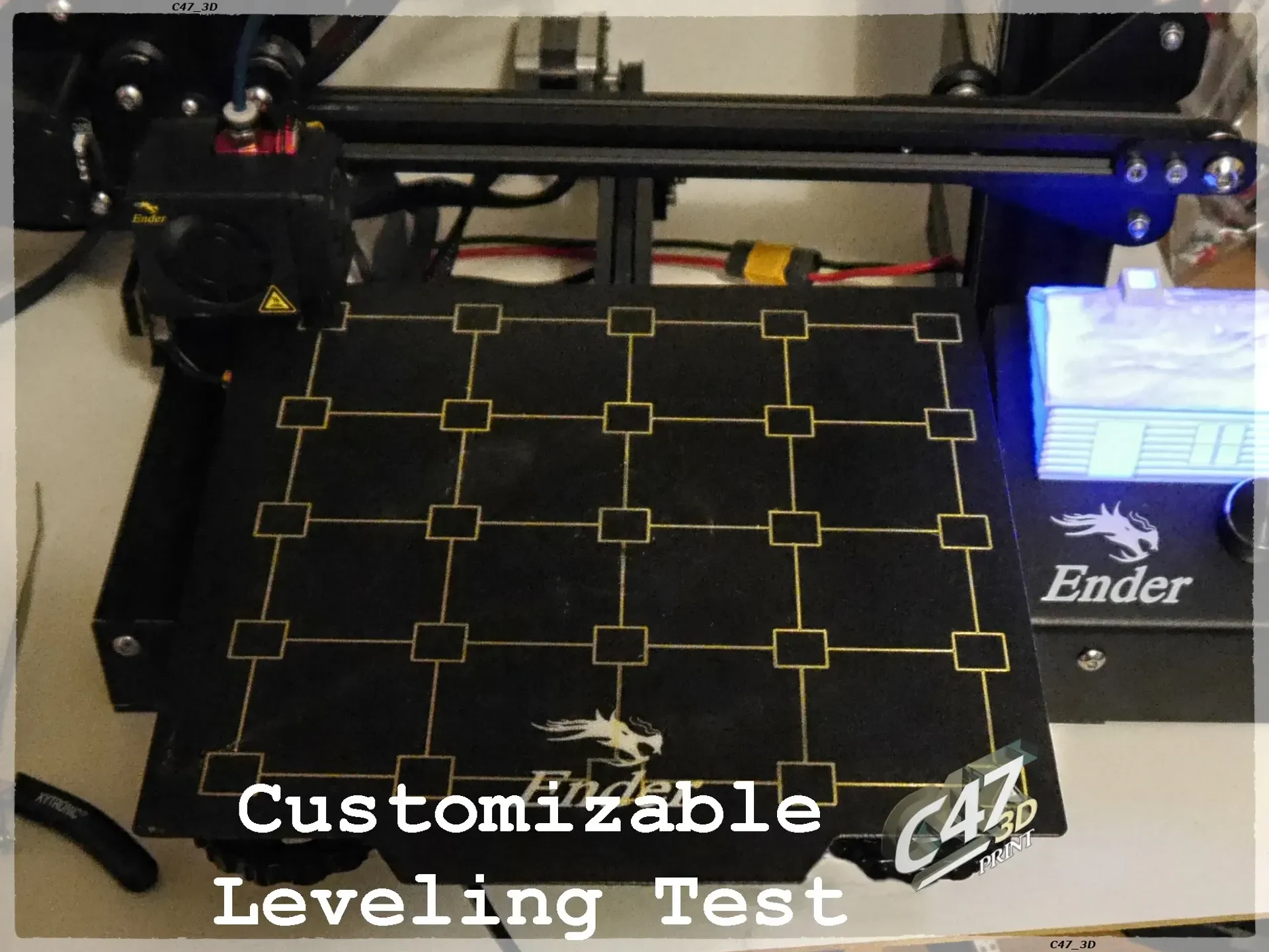

Фотография отпечатка на Ender 3 взята из модели, сделанной ранее в Blender 3d (не загружена в Printables).
Модель, созданная из моего файла OpenSCAD (значения по умолчанию), будет выглядеть точно так же.

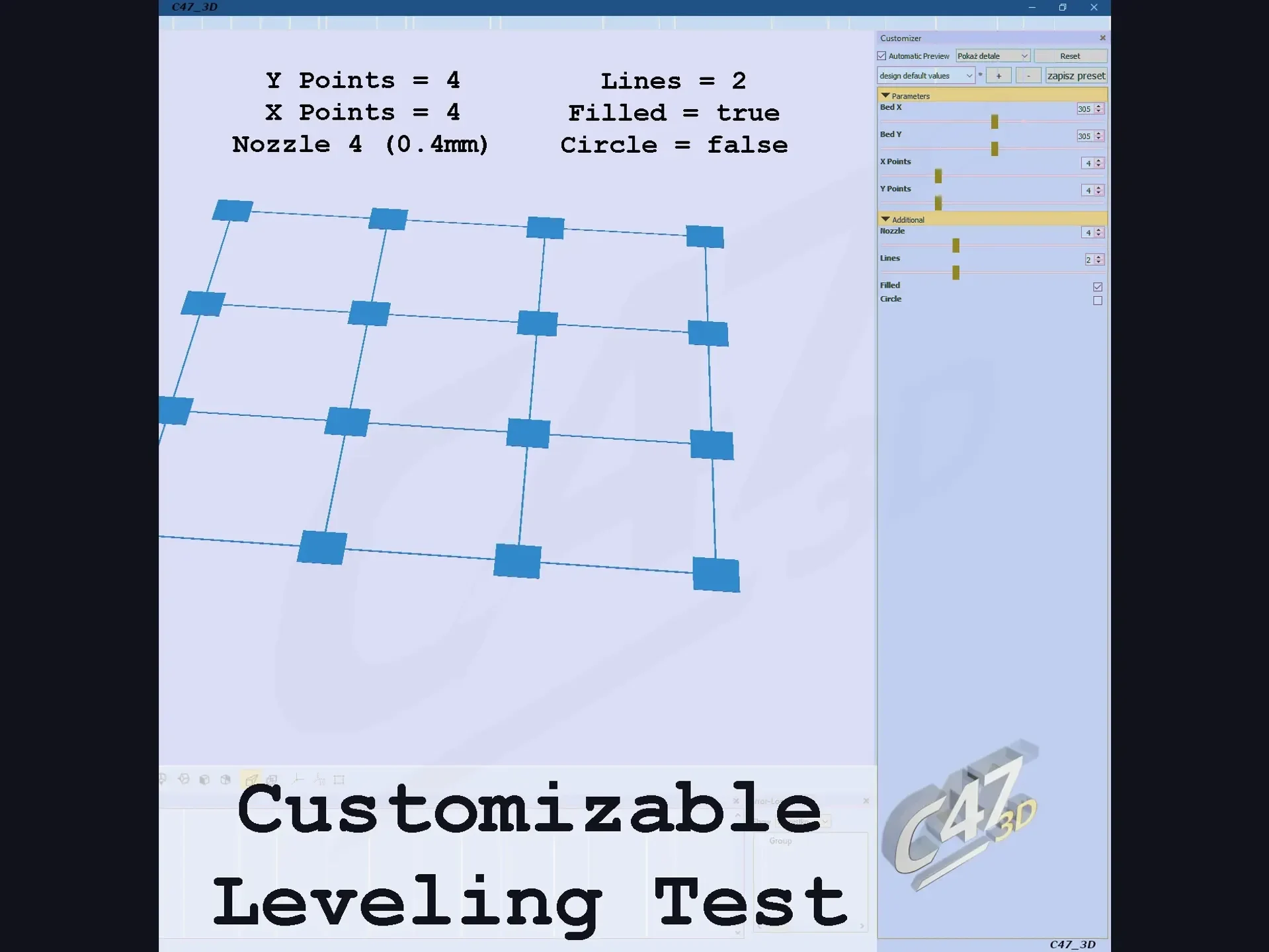

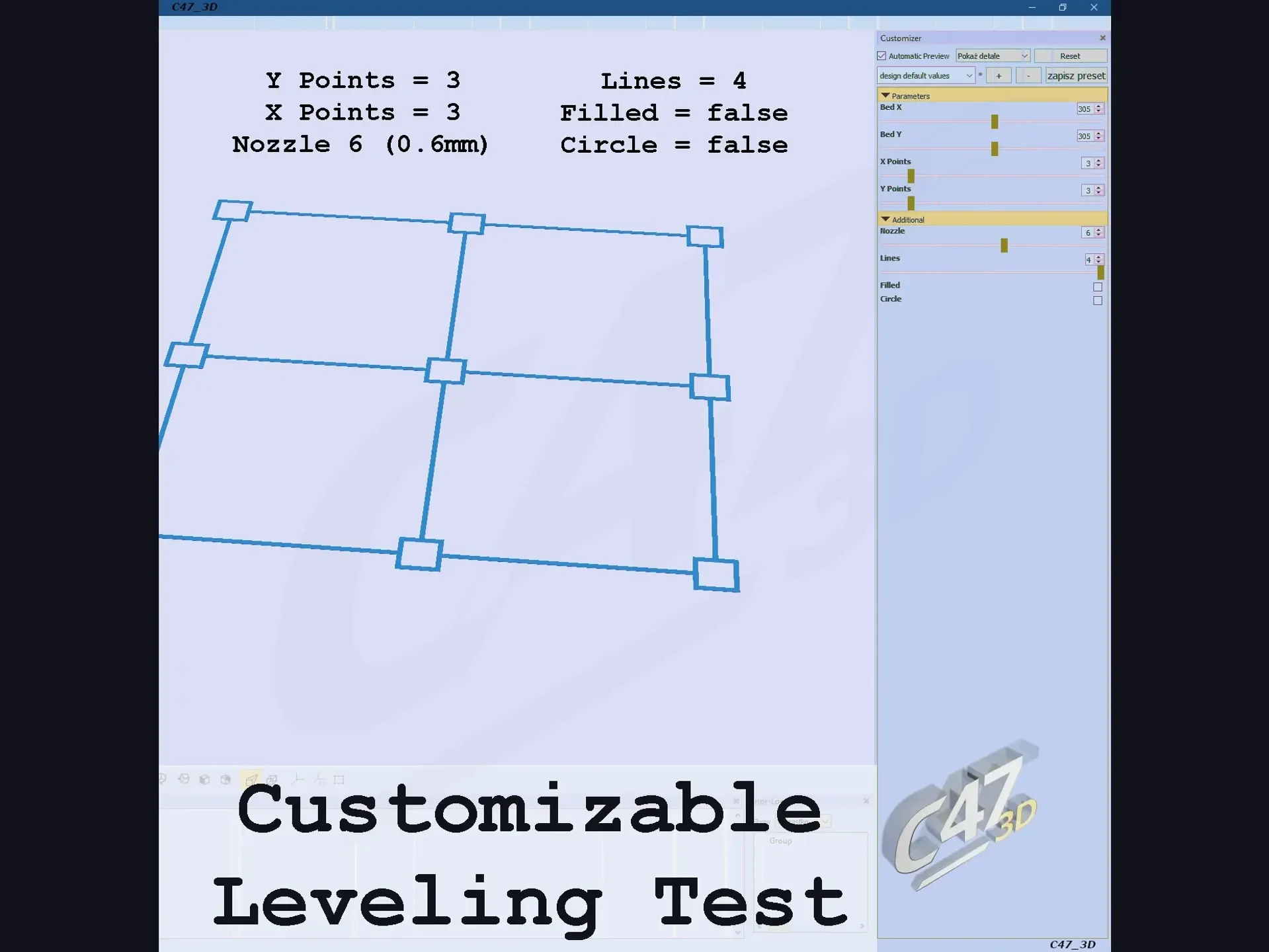

Чтобы настроить модель и создать файл stl

открыть файл в OpenSCAD
установить параметры
нажмите F6 для рендеринга
а затем экспортировать в STL

---

ПРИМЕЧАНИЕ:
Я не знаю, где именно на кровати находятся контрольные точки автоматического или ручного выравнивания кровати, но они должны быть довольно близко к тому месту, где они созданы из моего файла (по крайней мере, с 5 точками и меньше)

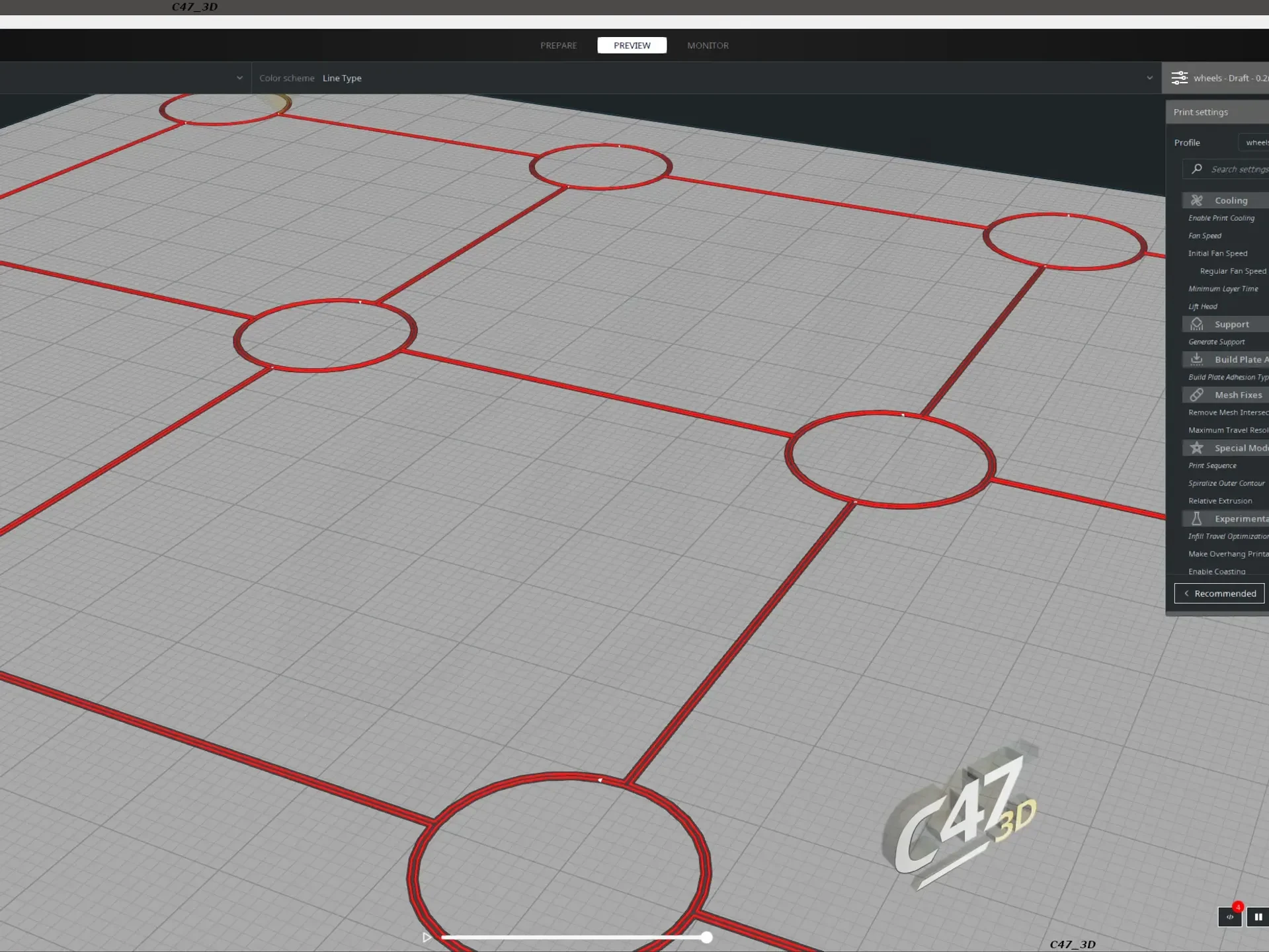

Тестировалось только в слайсере (с несколькими разными параметрами).

Это мой первый файл OpenSCAD и первая настраиваемая модель, но все должно работать нормально.

---

Чтобы выровнять кровать:

— убрать постель
— ровные углы
— используйте выравнивание кровати
— распечатать сгенерированный файл
После печати отредактируйте сетку (X0 Y0 — это первая точка начала выравнивания) и внесите изменения в высоту в зависимости от того, как отпечаток выглядит в этой части. Затем перейдите к другой точке (X1 Y0 и т. д.)
