Крепление для настенной панели UniFi U7 Mesh

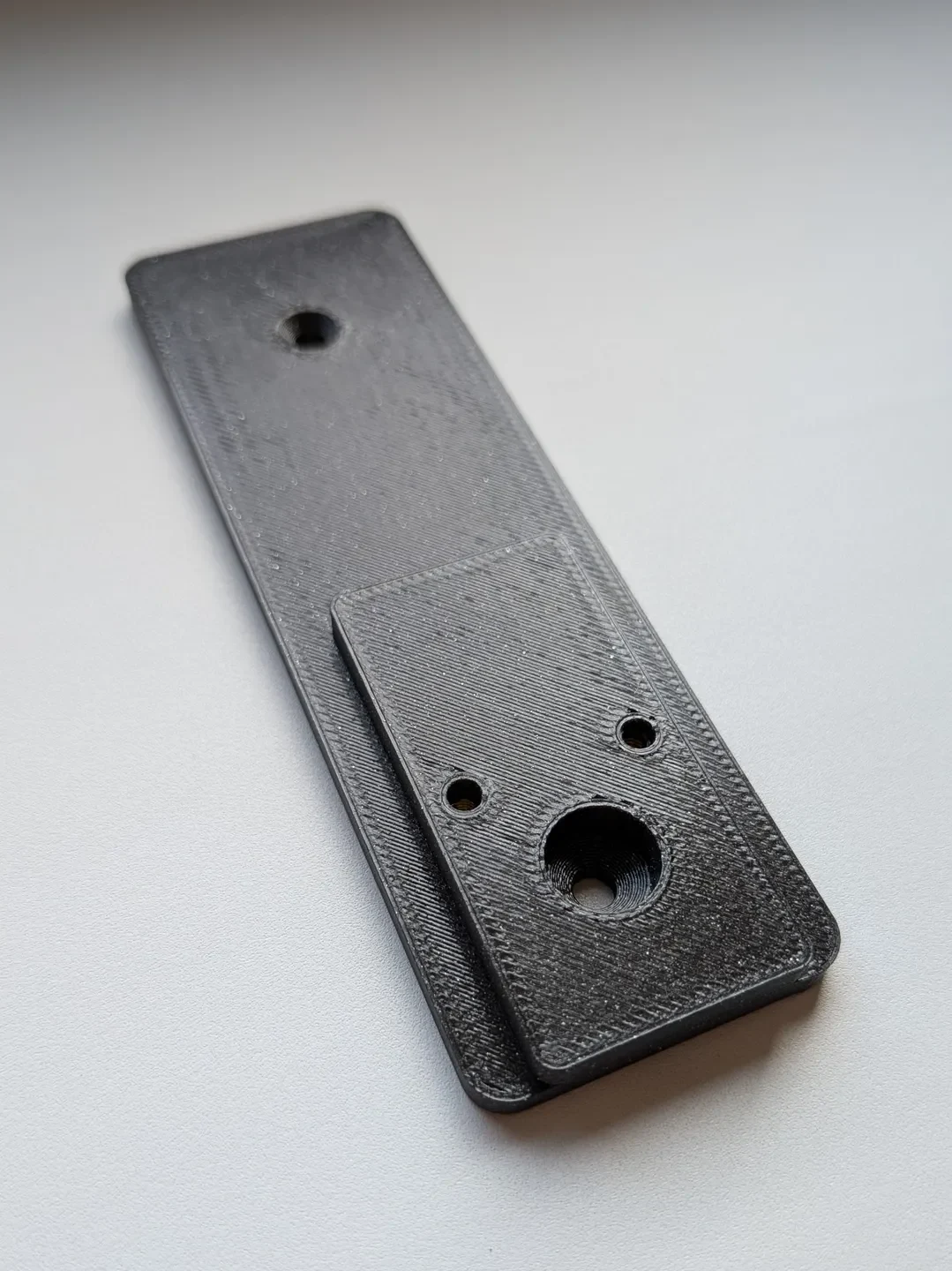

Параметрическая модель для настенного кронштейна для крепления сетки Unifi U7 с помощью толстых винтов к кирпичной стене или утепленному фасаду.

Преимуществом этого крепления является возможность использовать более толстые винты и дюбели (необходимо для кирпичных стен и утепленного фасада) и увеличенное расстояние точки доступа от стены (из-за высоких температур Unifi).

Модель является параметрической и может быть модифицирована для использования винтов другого размера для крепления крепления к стене или использования саморезов без резьбы М3 для крепления Unifi U7 Mesh к настенному креплению.

Исходный код OpenSCAD: github.com/JosefRypacek/3d-print.

Рекомендуемое оборудование:

2 винта с потайной головкой M3x12 ��м (для крепления кронштейна UniFi)

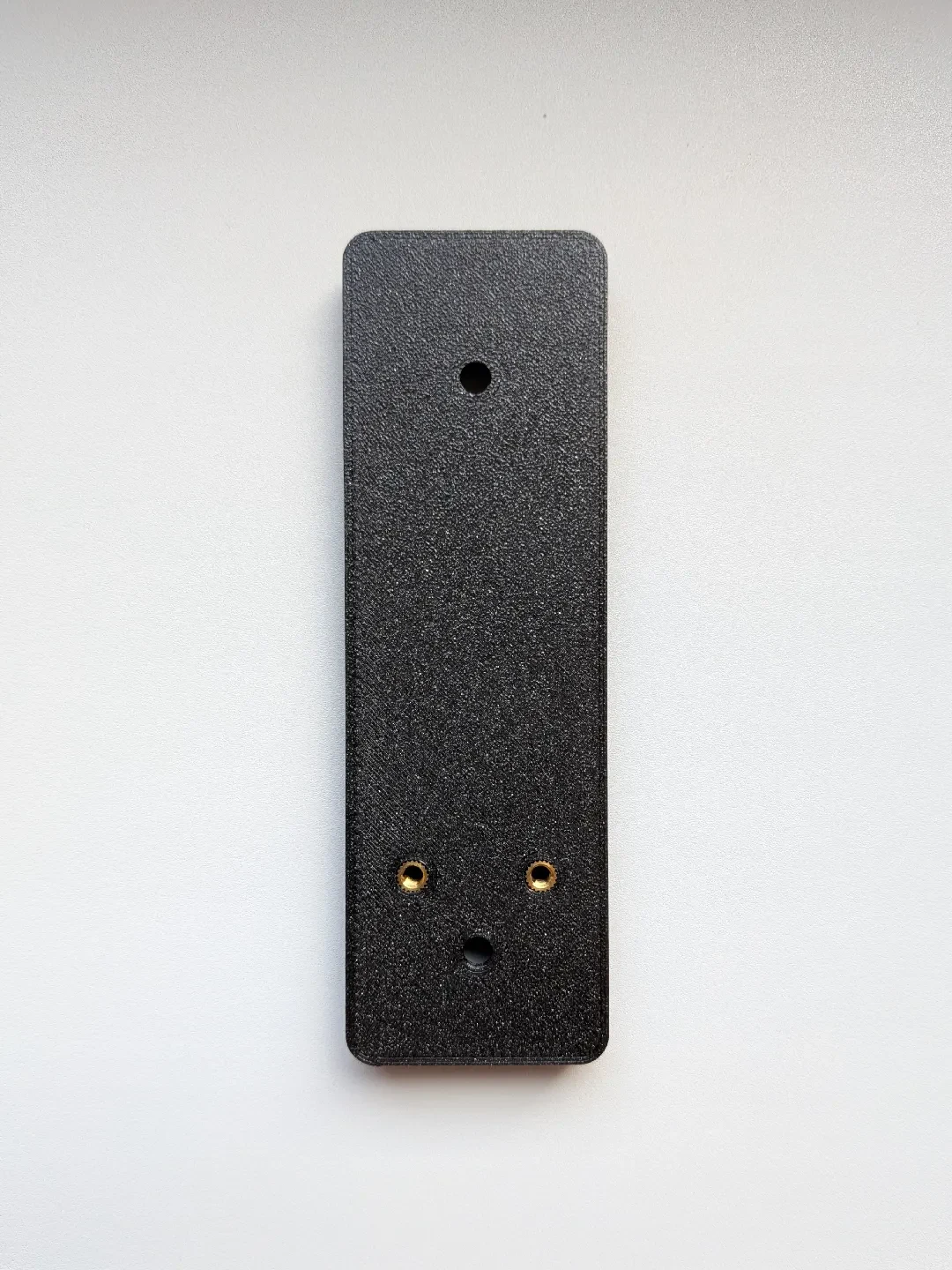

2 латунные термофиксированные резьбовые вставки M3 (высота 4 мм, внешний диаметр 4,5 мм)

2 винта для настенного монтажа (например, резьба 4,0 мм, максимальный диаметр головки 8 мм)

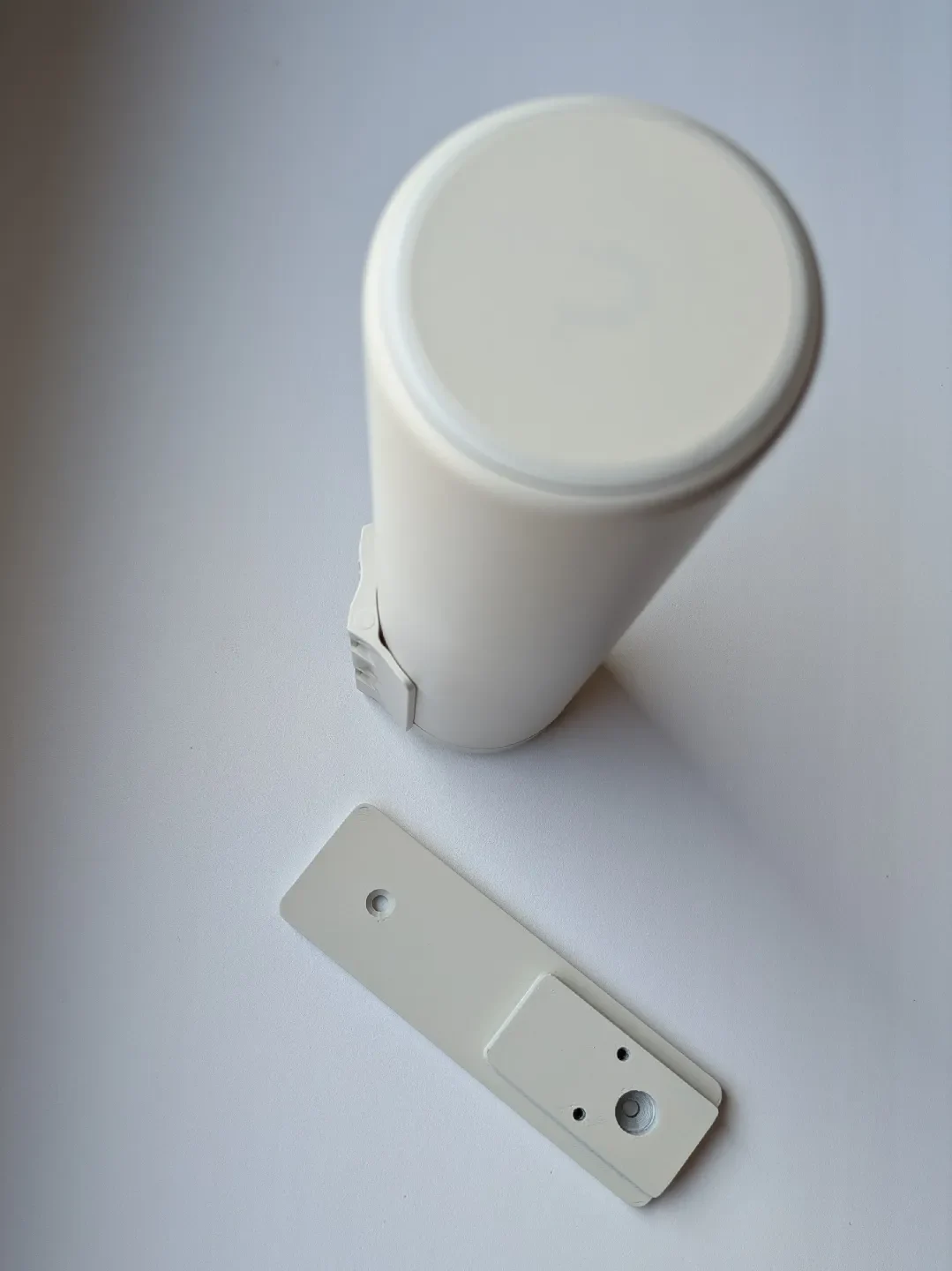

Я покрыл настенное крепление и AP грунтовкой для пластика и аэрозольной краской, чтобы они гармонировали с цветом фасада.
