Модульный кейс для обнаружения сеток

Введение

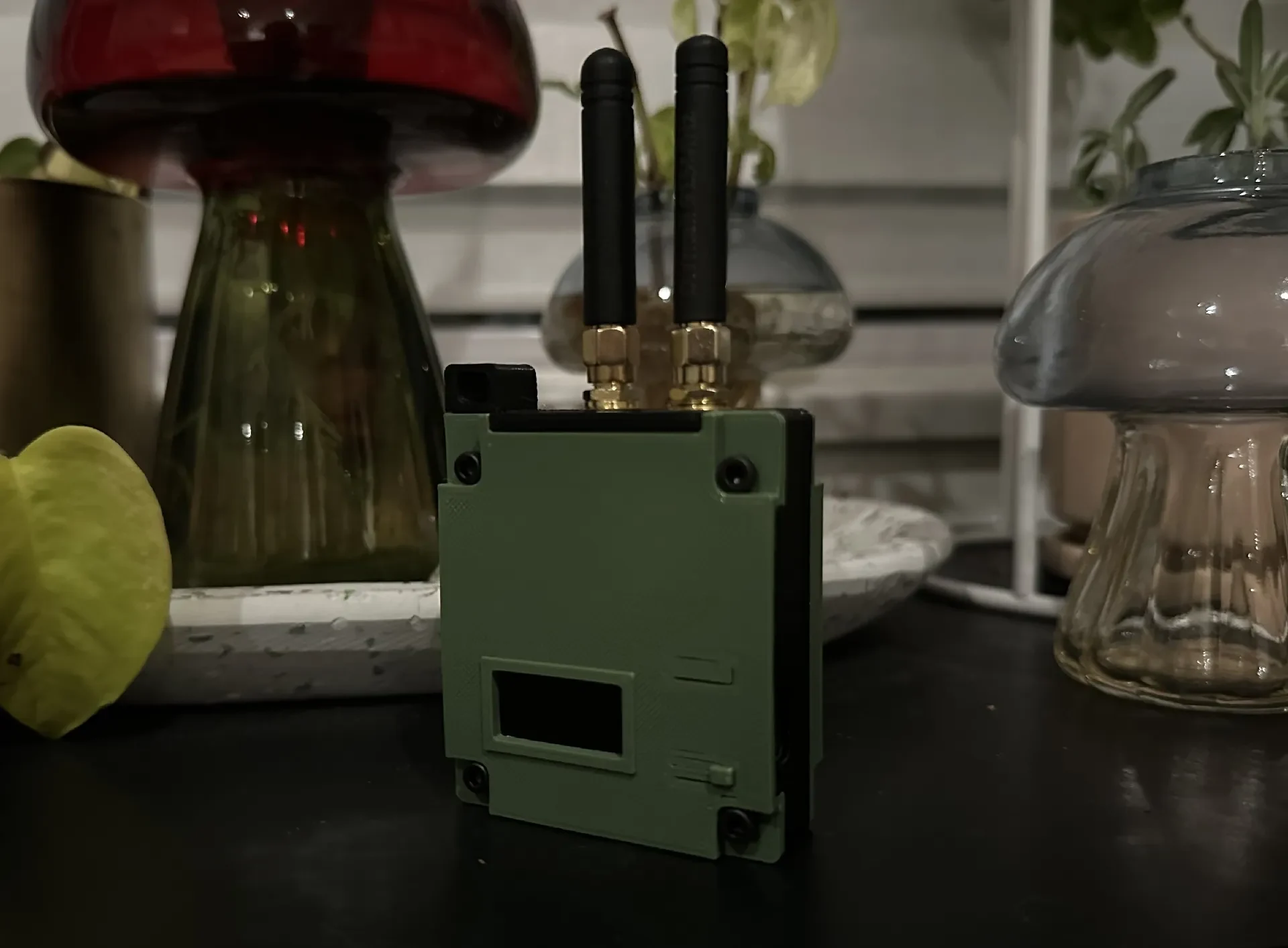

Это модульный футляр, состоящий из трех или четырех частей, для Mesh Detect полковника Паника. На другом сайте есть добротный корпус из двух частей, но у меня были другие цели:

Создайте модульную, компактную конструкцию, позволяющую заменять базовые пластины для установки разных батарей.

Получите доступ к кнопкам Heltec без использования инструмента.

Избегайте съемных частей/дверей.

Используйте более короткие винты, чем M3x25 (у меня так много винтов M3x16 и M3x20).

Инструкции
Шаг 1: Рамка

Сердцем этого корпуса является рама, представляющая собой жесткое шасси, содержащее плату Mesh Detect и антенны. Начните с печати рамы (поддержки не требуются), а затем установите плату обнаружения сетки, а затем антенны. На изображении ниже представлен предполагаемый макет.

Обратите внимание, что рама выпускается в двух вариантах: стандартная и свободная. Стандартный вариант подойдет в большинстве случаев, но следует использовать «свободный» вариант, если ваш принтер или материал требуют более мягких допусков.

Шаг 2: Крышка

Когда каркас будет готов, вы можете добавить крышку к верхней части корпуса. Он должен надежно защелкиваться, чтобы облегчить сборку.

Шаг 3: Прокладки, основания и батареи

Когда крышка и рамка собраны, вы можете добавить подставку, дополнительную проставку и аккумулятор. Если штыри разъема Heltec v3 или Xiao ESP32S3 выходят за пределы рамы, следует использовать проставку. Если вы не хотите использовать проставку, вы можете обрезать штифты. Обратите внимание, что вертикальные выступы в пространстве должны быть обращены к рамке/плате обнаружения сетки.

Я включил базы для литиевых батарей диаметром 6 мм и 10 мм. Я использую литиевый элемент 104050, который отлично подходит.

Если вы не планируете ис��ользовать батарею, есть два базовых варианта. Используйте версию толщиной 2 мм без проставки, если штифты вилки выходят за пределы рамы. Используйте версию «без батареи», если вы используете проставку или ваши штифты находятся на одном уровне с рамкой.

Шаг 4: Окончательная сборка

Когда все собрано, вы можете закрепить его с помощью четырех гаек M3 и четырех винтов M3 с головкой под торцевой ключ. Если вы используете проставку, используйте винты диаметром 20 мм; в противном случае подойдет 16 мм.

Вам следует изменить ориентацию экрана Heltec в настройках Meshtastic (Конфигурация дисплея -> Перевернуть экран), так, чтобы антенны находились в верхней части корпуса.

Примечания

Если вы хотите изменить какие-либо части, я включил файлы шагов в каждую папку.

Обновление от 4 марта 2026 г. Я внес некоторые небольшие улучшения в раму, добавил модель проставки и включил различные основы. options.
