Универсальный держатель банок на DIN-рейку........

Простой магнитный органайзер для аэрозольных баллончиков, крепящийся на стандартную DIN-рейку 35 x 7,5.

Рейку можно прикрепить к стене с помощью дюбелей и шурупов, к мебели с помощью шурупов по дереву, где угодно.

В отличие от перфорированной панели, у которой есть компонент платы, который трудно разрезать и разместить в любом месте, а затем сами колышки, которые часто ломаются (по крайней мере, у меня), точка крепления (рейка DIN) чрезвычайно прочная и ее трудно согнуть.

После печати вам нужно будет приклеить несколько кубических магнитов 5x5x5 с помощью клея CA так, чтобы любой магнитный полюс был обращен к банке.

Разумеется, банки не могут быть алюминиевыми, так как они не «прилипнут» к держателю. Модель держателя имеет задний угол в 3 градуса, чтобы слегка сместить центр массы банки к направляющей.

В комплект входят дополнительные модели, торцевая крышка для перекладины и два варианта промежуточной крышки (один можно распечатать как есть, а другой следует печатать в режиме вазы).

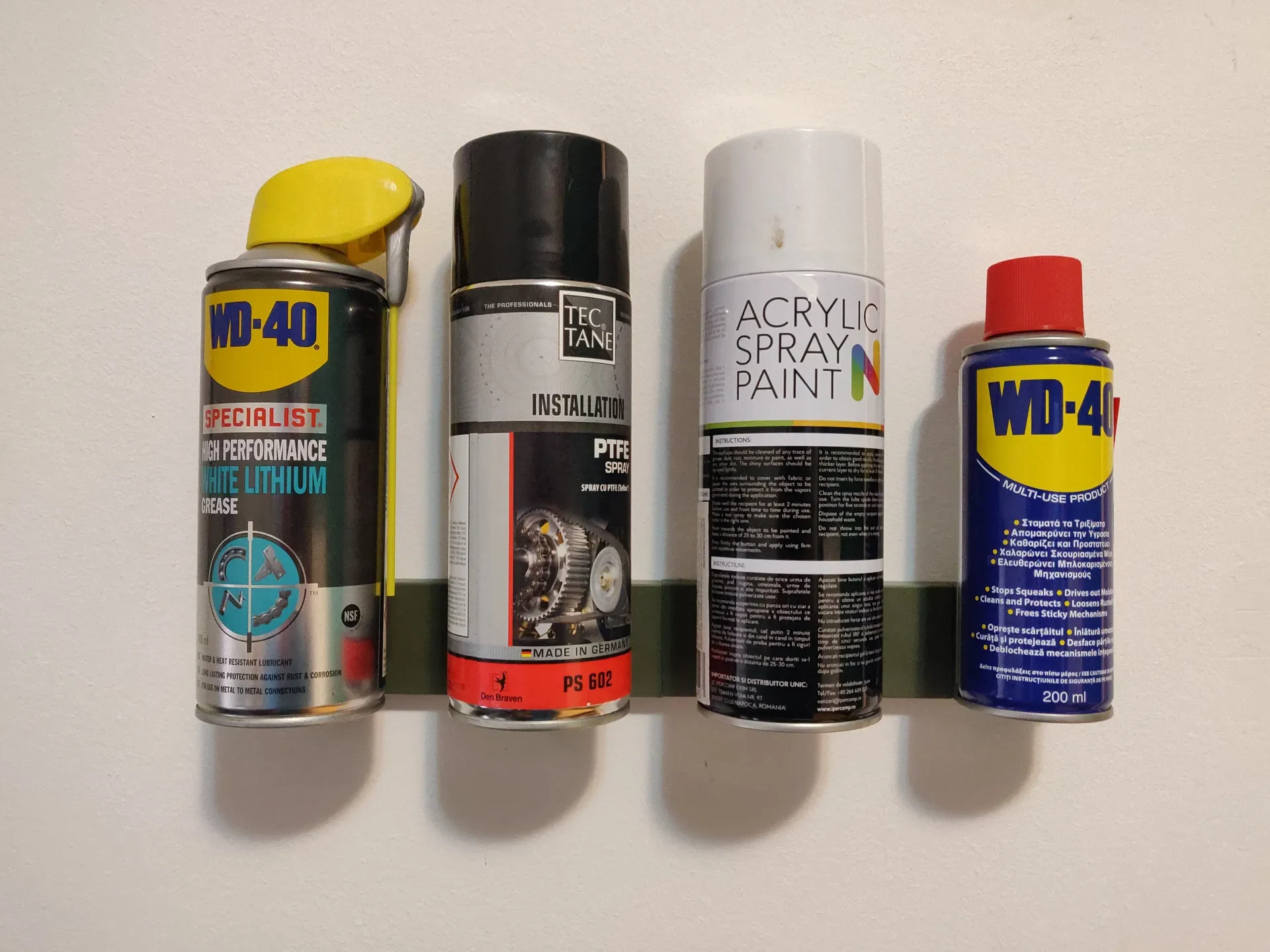

На основном изображении модели я использовал 4 универсальных держателя, разделенных секциями чехла шириной 50 мм. Предоставленная простая крышка имеет размер 25 мм, но вы можете масштабировать ее в слайсере до такой длины, как вам нужно, в направлении Z.

Крышка и торцевые заглушки являются дополнительными и предназначены только для эстетики (скрывая под ней направляющую).

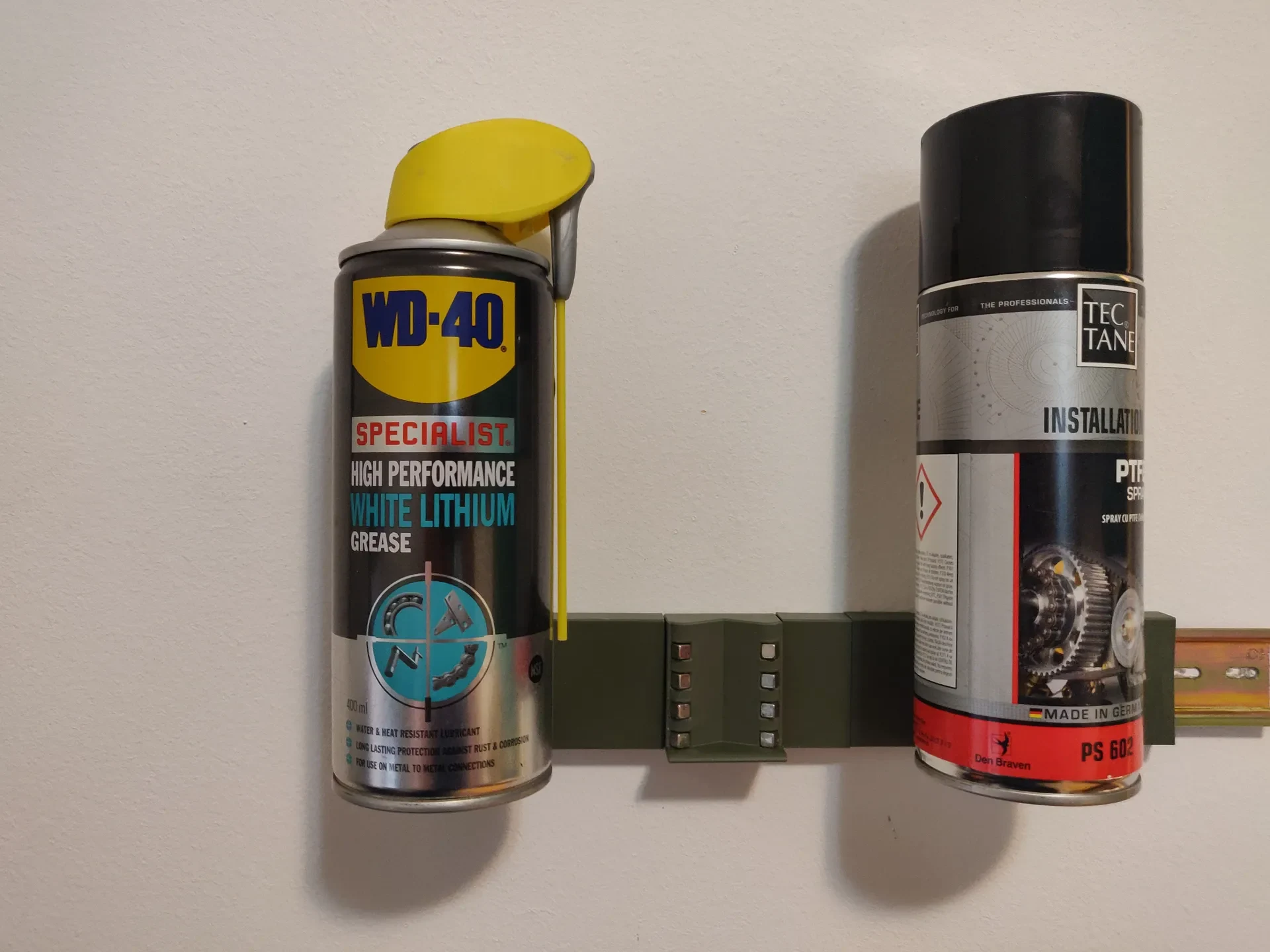

На второй картинке вы можете увидеть, как складываются компоненты (в конце я снял банку и держатель).

Распечатать инструкции

Демо

Все модели ориентированы так, как их следует распечатать.

Никакие опоры не нужны.

Вы можете масштабировать две версии обложки в направлении Z, чтобы получить детали необходимой длины. Обратите внимание на две разные модели обложек: одна для обычной печати, а другая — с полным профилем, который можно использовать в режиме вазы (более быстрая печать по длине).

Все модели, напечатанные на фото, имеют высоту слоя 0,2 мм, сопло 0,4 мм и изготовлены из PLA NX2 от Extrumdr.
