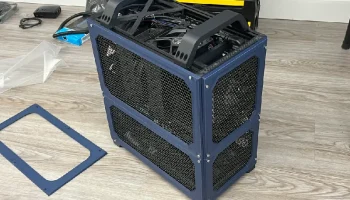

Панели для решеток BeamCase ATX

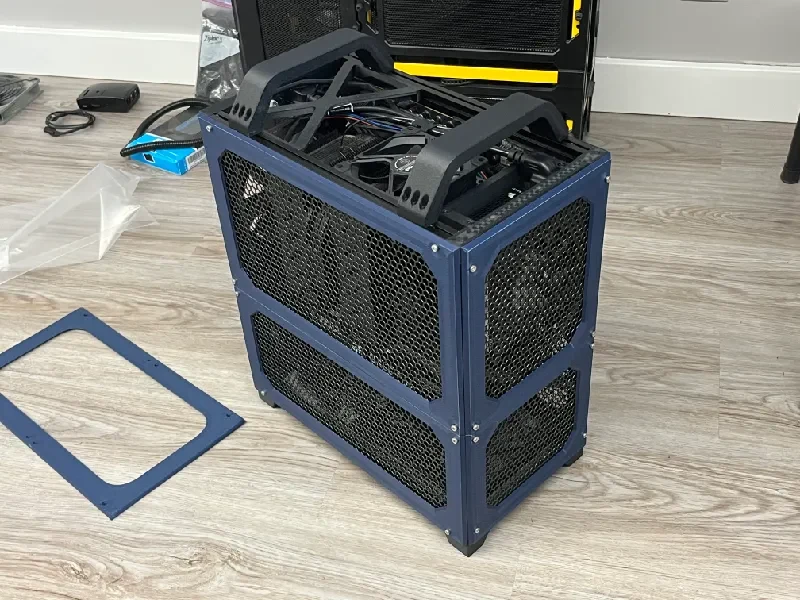

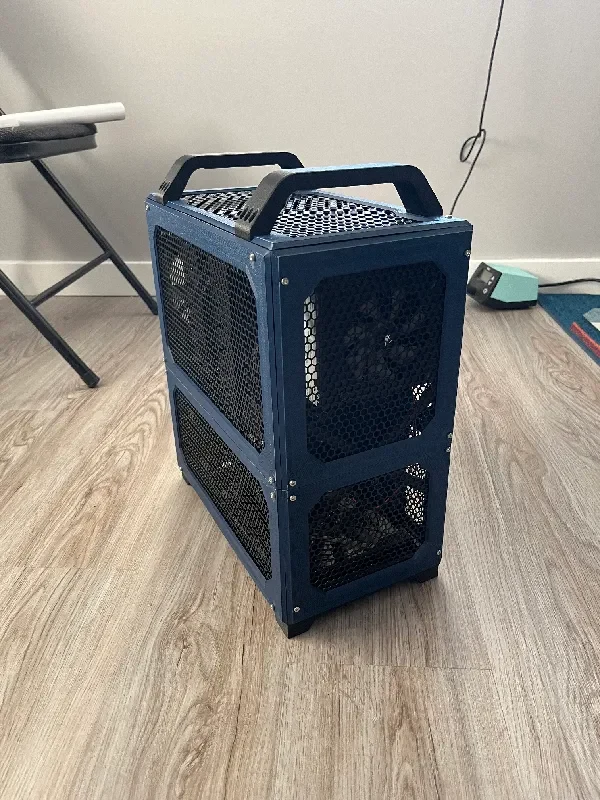

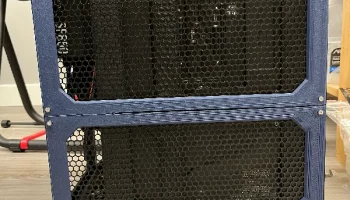

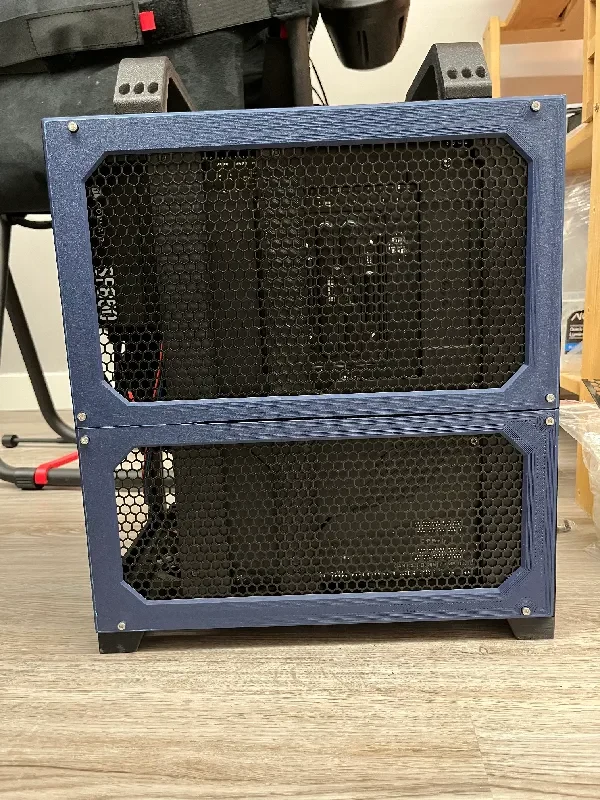

Используйте металлическую автомобильную сетку для решеток. Металлическая сетка зажата между монтажными балками и печатными панелями. Сетку для гриля можно разрезать хорошими ножницами. Для этих панелей требуется по 1 вырезанной детали на каждую сторону (даже если на стороне может быть две напечатанные части).

Здесь применяется стандартное оборудование Beamcase (гайки m3 и винты с потайной головкой m3x8 мм).

Я использовал алюминиевую сотовую сетку размером 6х1 мм. Раньше вы могли купить 3 куска размером 13 x 13 дюймов в плоской упаковке, но теперь, кажется, они продаются в свернутом виде:
www.amazon.ca/dp/B09G94X3H5?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Извините, для этого вам понадобится большая печатная платформа!

С этими панелями можно сделать множество вариаций. Если вы хотите создать свой собственный, стоит перейти по моей ссылке на Onshape. Я даже сделал набор вкладок «основные размеры», чтобы вы могли начать с основных размеров и расположения отверстий для винтов.

Разработано в Onshape:
cad.onshape.com/documents/5e9f209305e33ca6274cebdf/w/0c340af007c82a7aead48515/e/b51d8c35411eed9fa77db914
