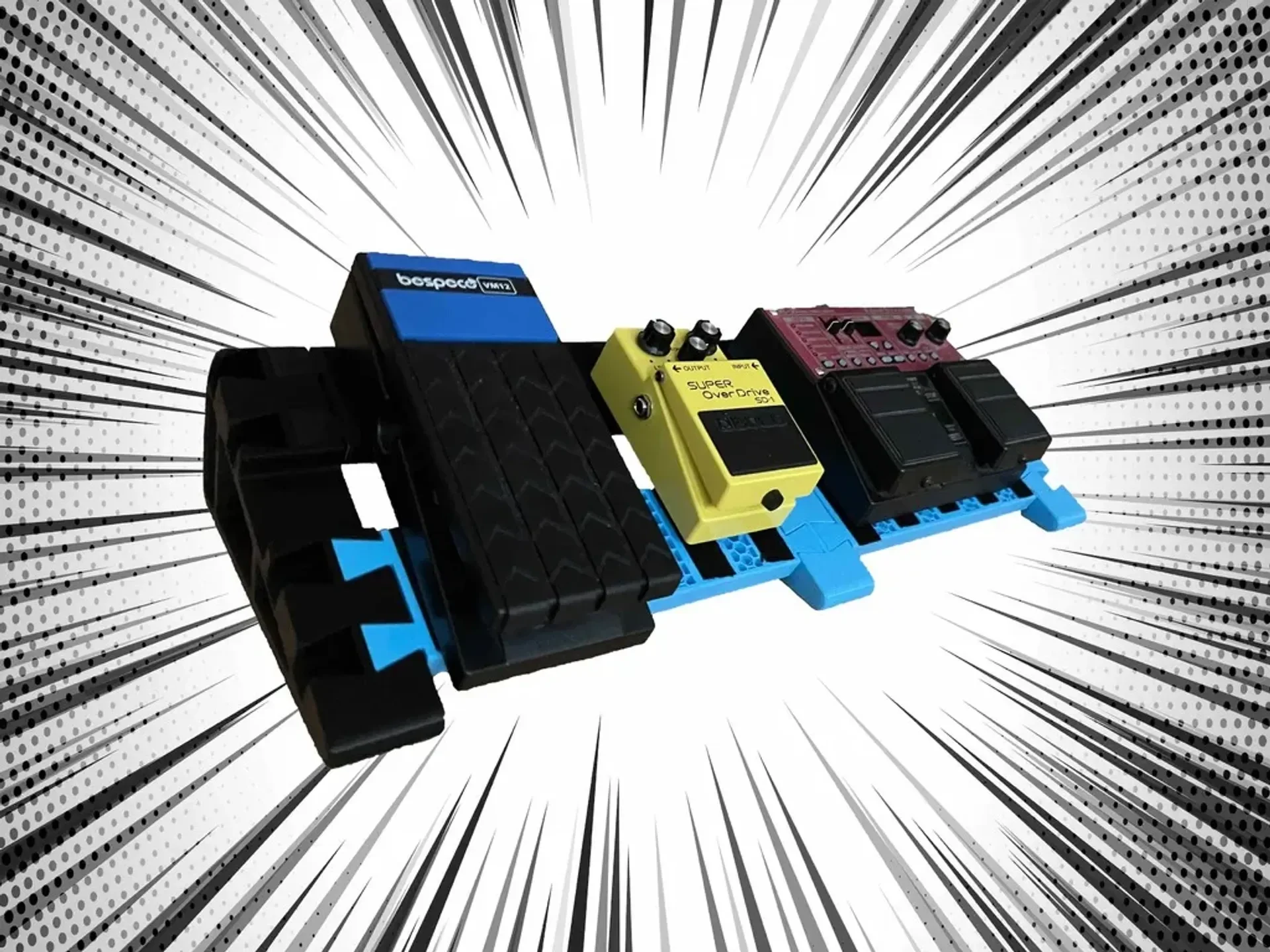

Модульная педальная панель (с возможностью неограниченног..

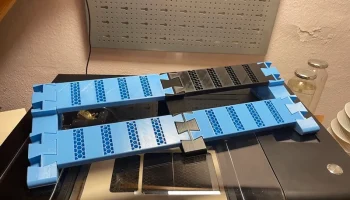

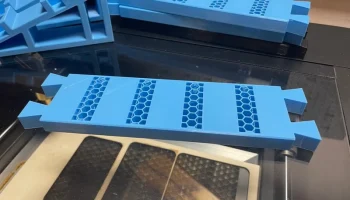

Великому музыканту Йонасу (Instagram: Jon_bei) нужен был быстрый способ установки и простая доска для гребли, поэтому мы разработали ее, ее легко распечатать и она не требует каких-либо поддержек, весла фиксируются с помощью липучки шириной 3 см.

Печать Примечания:

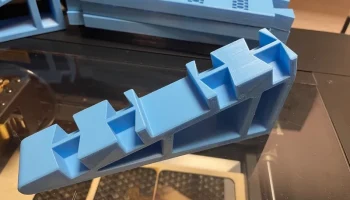

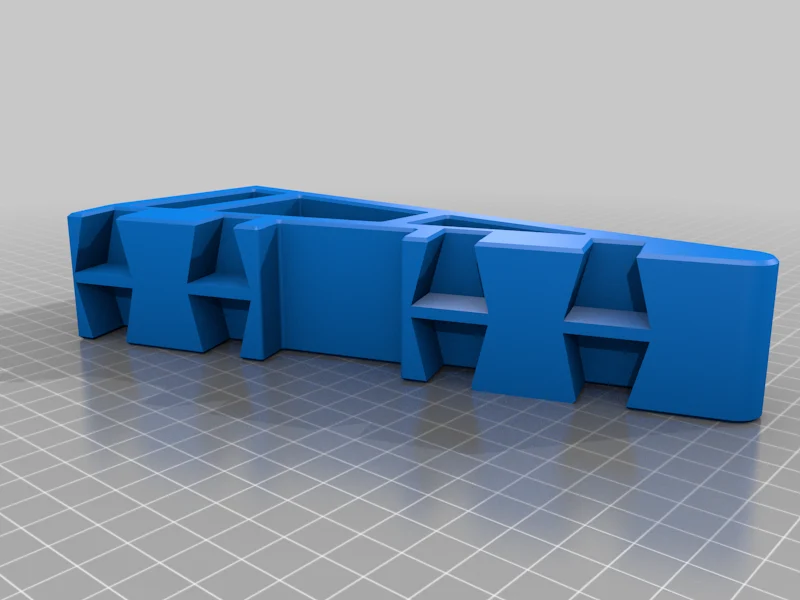

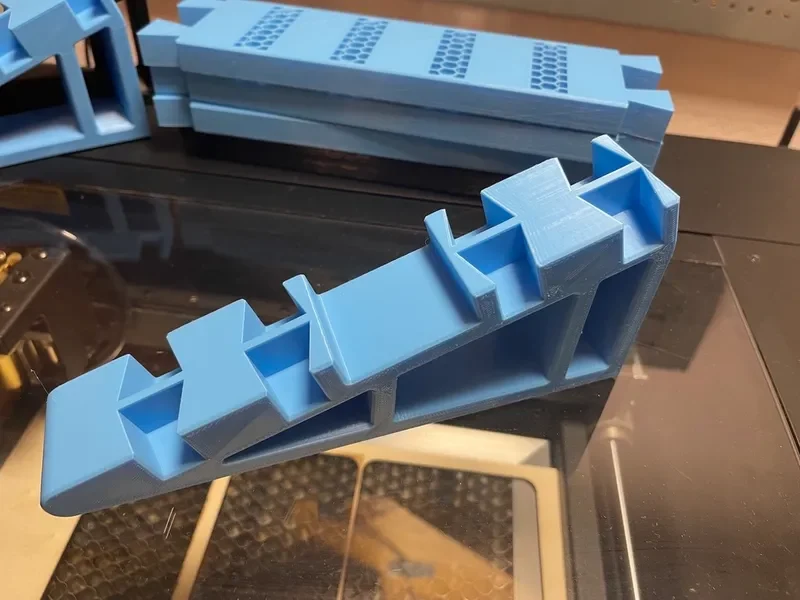

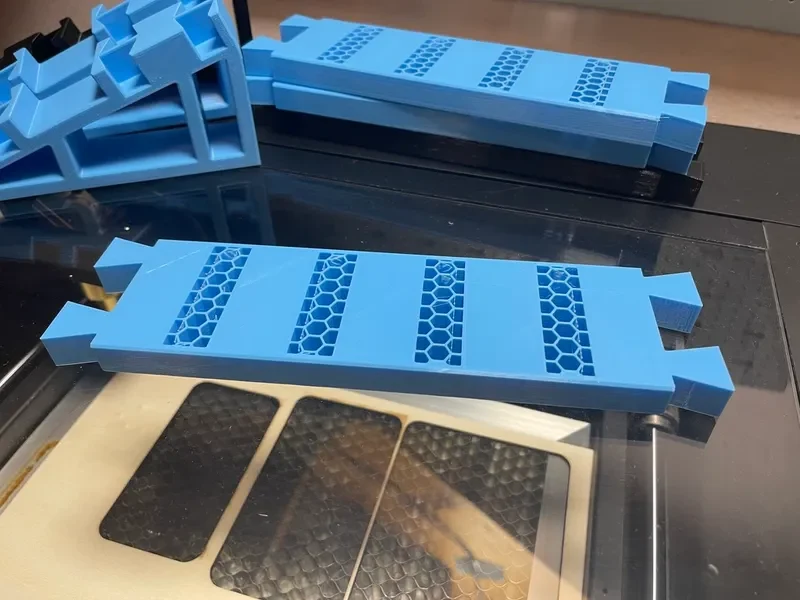

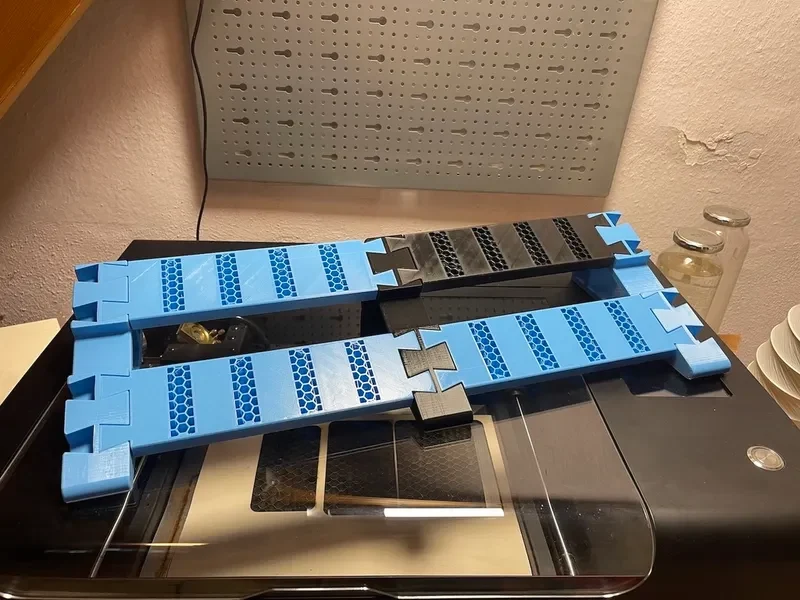

Файлы Stl уже должны быть импортированы в правильной ориентации, обе модели не нуждаются в какой-либо опоре, ножка имеет небольшой выступ, но обычный работающий принтер должен быть способен очистить ее без опоры. Зазор на «ласточкином хвосте» составляет около 0,4 мм, что означает, что он довольно свободный, но также гарантирует, что любой принтер сможет его напечатать.

Примечания по строительству:

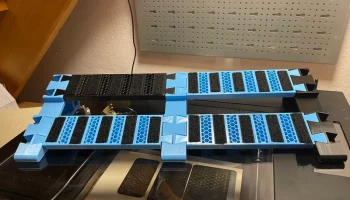

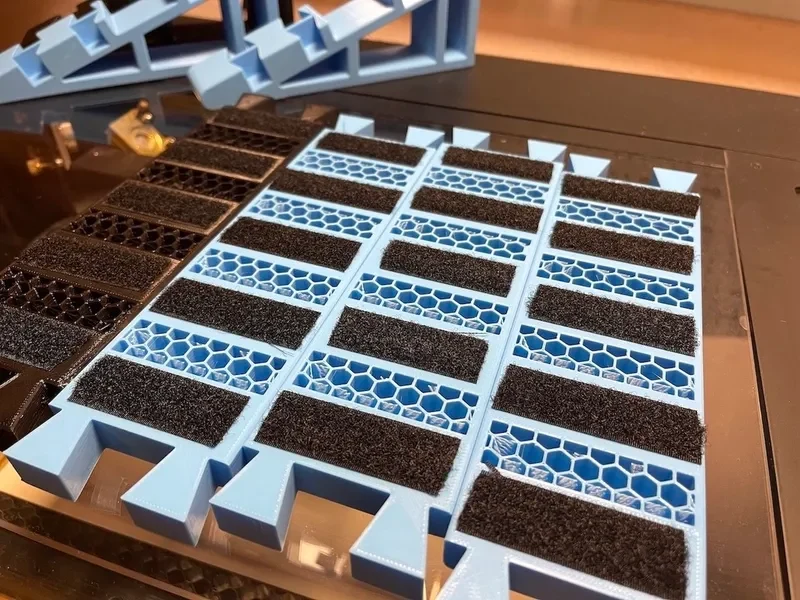

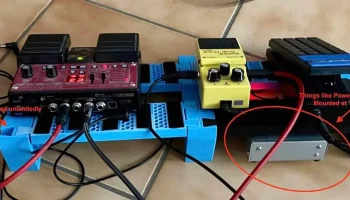

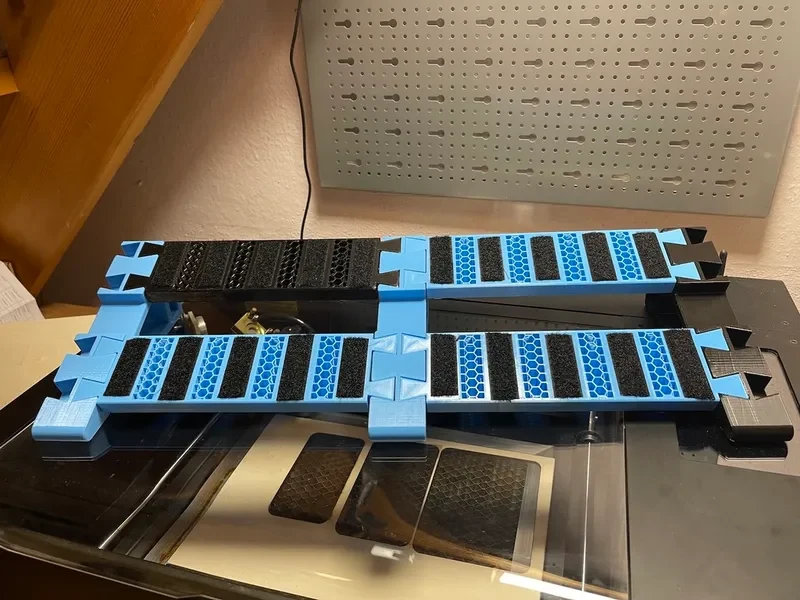

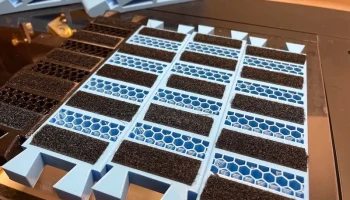

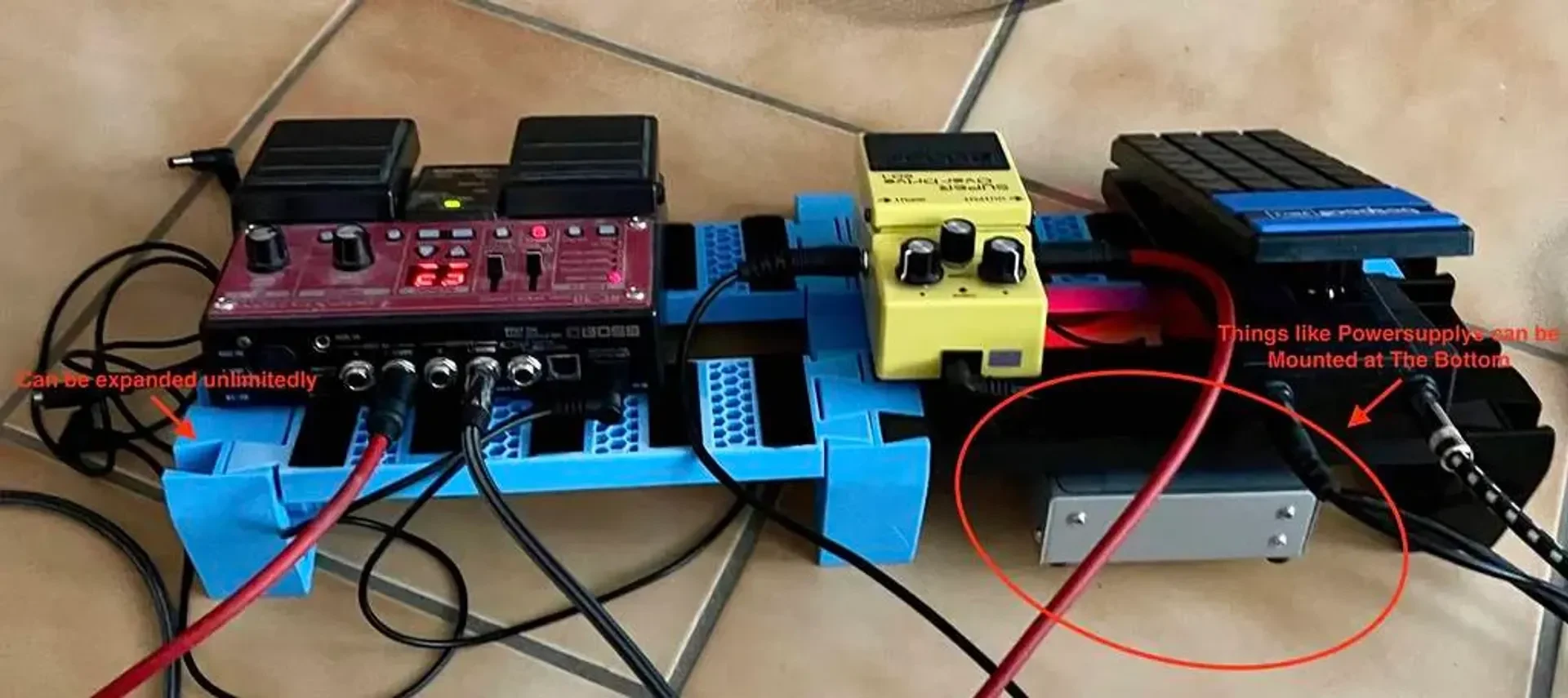

После печати я приклеил в общей сложности 40 полосок ленты-липучки (по 5 на каждую сторону и 10 на плату) с обеих сторон платы, чтобы можно было закрепить такие вещи, как блоки питания, внизу.

Липучка, которую я использовал, имеет диаметр 3 см.

Известные проблемы:

На дно следует приклеить какие-нибудь резиновые ножки, иначе он выскользнет.

Поскольку зазоры совсем не тесные, снимать лопасти немного неудобно, потому что доски просто отрываются вместе с ними.

Если вы нашли это полезным, пожалуйста, пожертвуйте столько, сколько вы считаете ценным, на мой PayPal меня. (kilian@kilianherbst.com) Помогите охватить время проектирования.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR-10

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

20%

Нить: GST3D PLA (может быть, лучше PETG), синий/черный

Примечания:

Файлы Stl уже должны быть импортированы в правильной ориентации, обе модели не нуждаются в какой-либо опоре, ножка имеет небольшой выступ, но обычный работающий принтер должен быть способен очистить ее без опоры. Зазор на «ласточкином хвосте» составляет около 0,4, что означает, что он довольно свободный, но также гарантирует, что любой принтер сможет его напечатать.

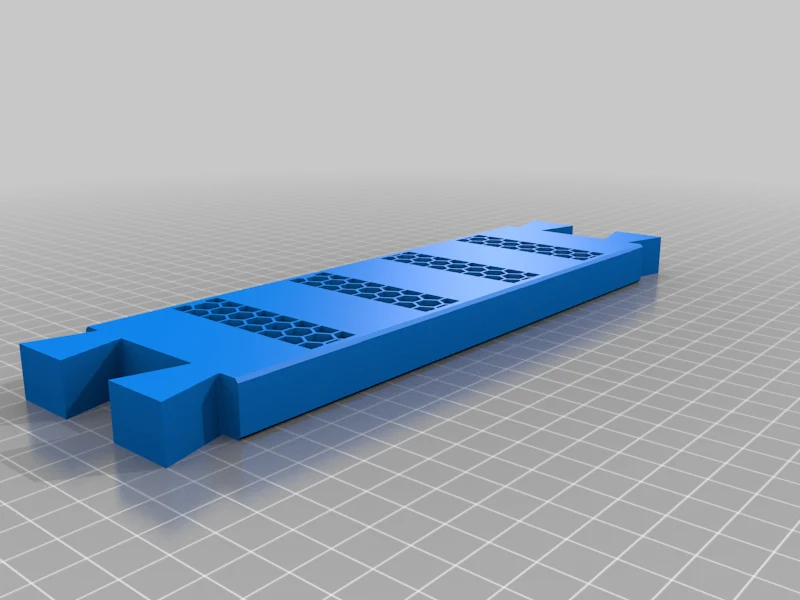

Ориентация печати
