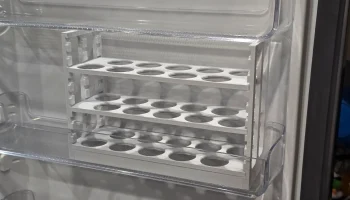

Модульная полка для хранения яиц в холодильнике

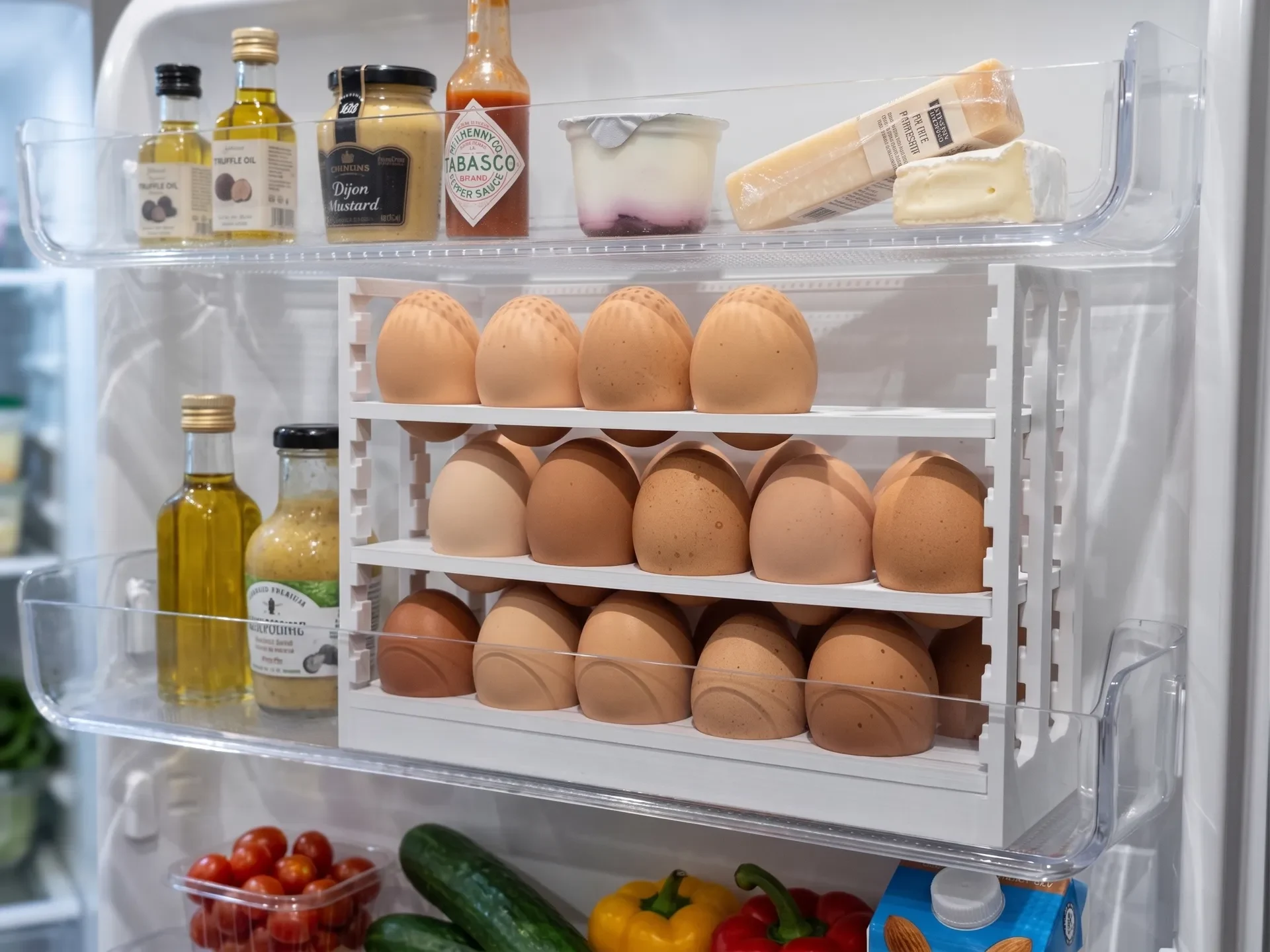

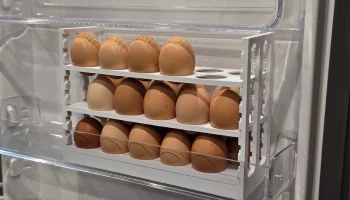

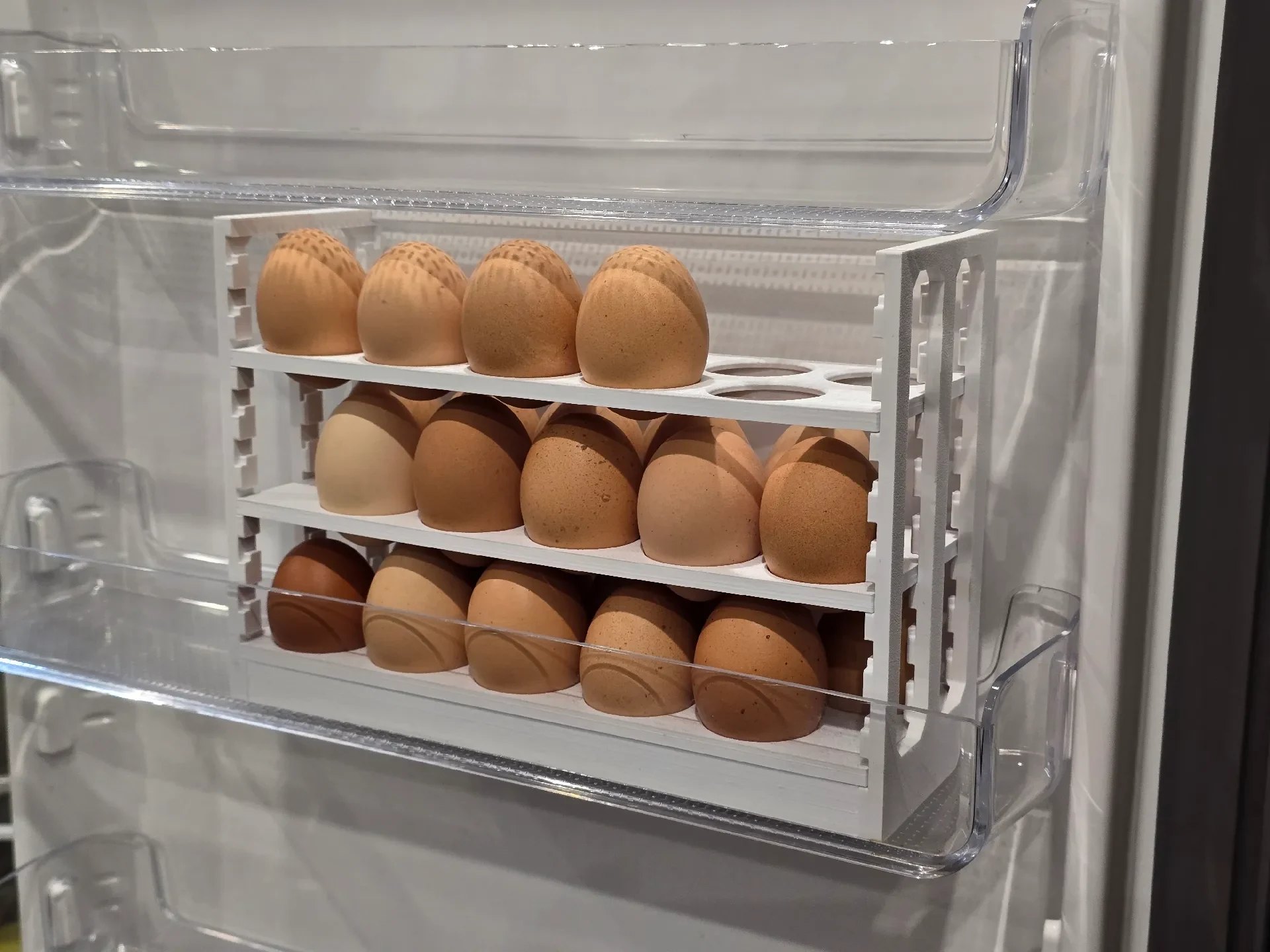

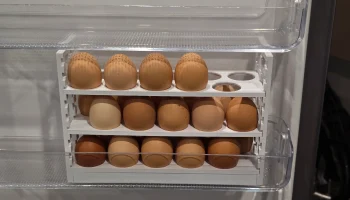

Эта компактная модульная полка для яиц специально разработана для удобного размещения внутри узких дверных полок холодильника. Это многоярусное, компактное решение для хранения, вмещающее до 30 яиц, при этом оптимизирующее вертикальное пространство холодильника.

Особенности

Разработанная для максимальной практичности и удобства, эта модель включает в себя:

Компактная дверца холодильника: форм-фактор изготовлен по индивидуальному заказу, чтобы надежно размещаться в узких дверных отделениях холодильника.

Емкость на 30 яиц: вмещает до 30 яиц в трех съемных лотках по 10 яиц.

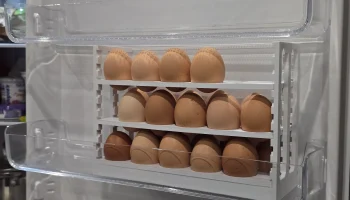

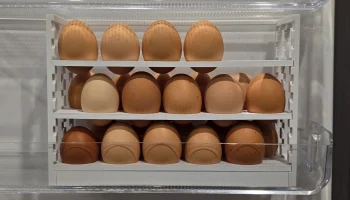

Расположение яиц в шахматном порядке: расположение рядов в шахматном порядке предотвращает столкновение яиц на соседних уровнях и оптимизирует вертикальный зазор.

9-уровневая регулировка высоты: боковые панели имеют 9 горизонтальных прорезей для регулировки расстояния между лотками для яиц разного размера.

Система блокировки «ласточкин хвост»: встроенные пазы «ласточкин хвост» надежно фиксируют полки на месте, предотвращая случайное соскальзывание при открытии дверцы холодильника.

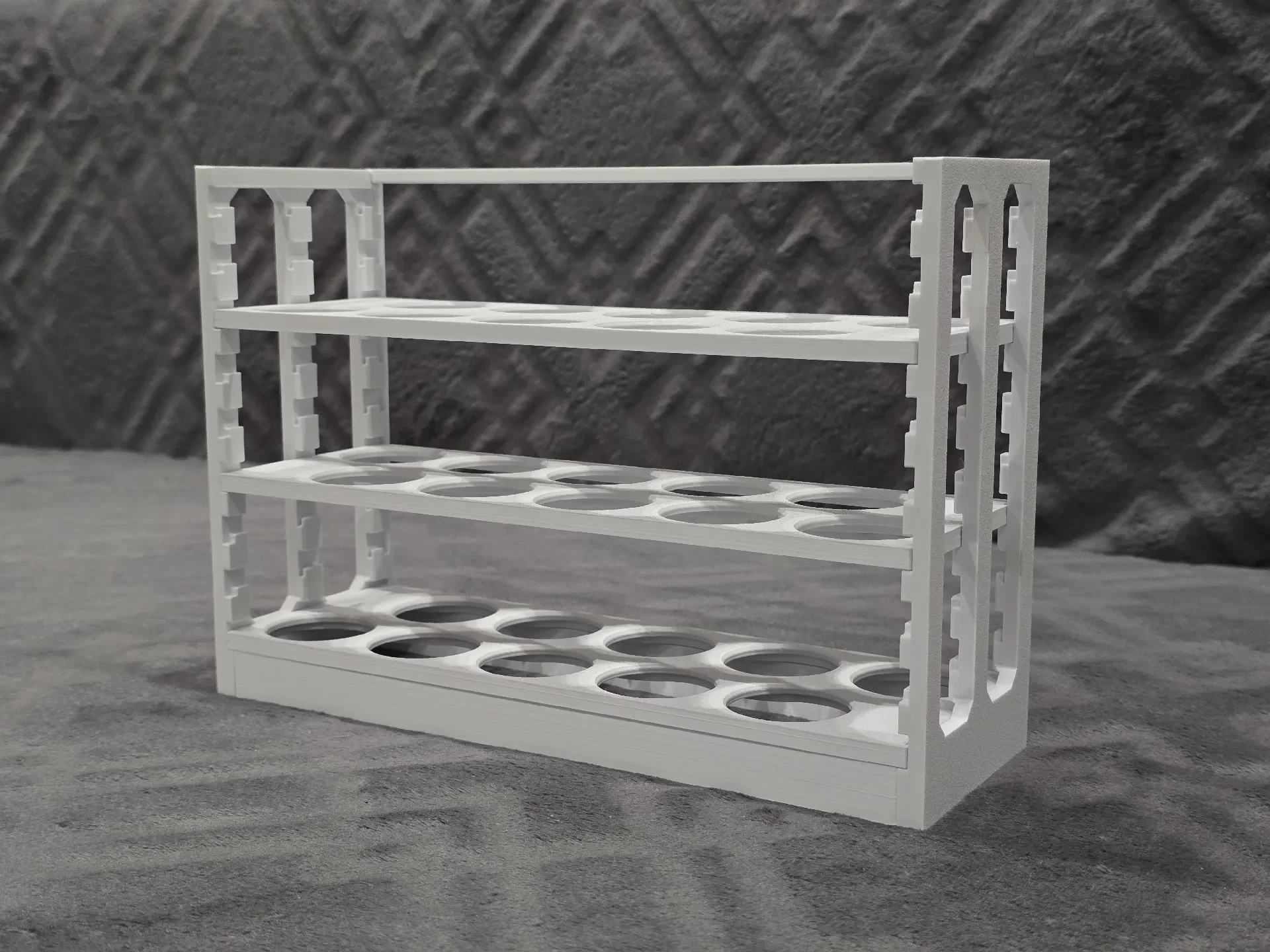

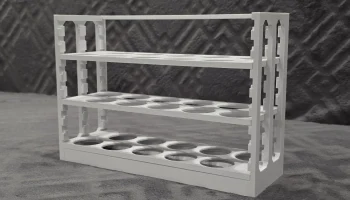

Сборка взаимосвязанной рамы: структурные горизонтальные соединительные стержни надежно фиксируют боковые стенки вместе с помощью соединений «ласточкин хвост», не требуя крепежа.

Технические характеристики

Ниже перечислены основные размерные, функциональные и конструктивные параметры данной модели:

Включенные компоненты

В комплект модели для 3D-печати входят следующие элементы:

Панели боковых стенок: 2 одинаковые боковые рамы с 9 горизонтальными направляющими пазами и внутренними канавками типа «ласточкин хвост».

Стандартные лотки для яиц: 2 одинаковых лотка для яиц (нижний уровень 1 и верхний уровень 3).

Зеркальный лоток для яиц: 1 лоток для яиц с горизонтальным зеркалом (средний уровень 2) для размещения яиц в шахматном порядке.

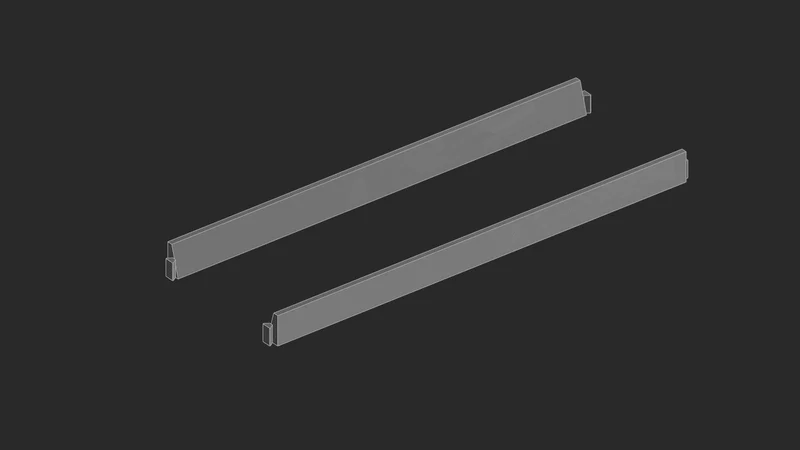

Нижние соединительные перекладины: 2 горизонтальные перемычки для фиксации конструкции нижней рамы.

Верхняя задняя соединительная планка: 1 небольшая горизонтальная стяжка для крепления верхней задней рамы.

Размеры и емкость

Основные размеры и рабочие параметры подробно описаны ниже:

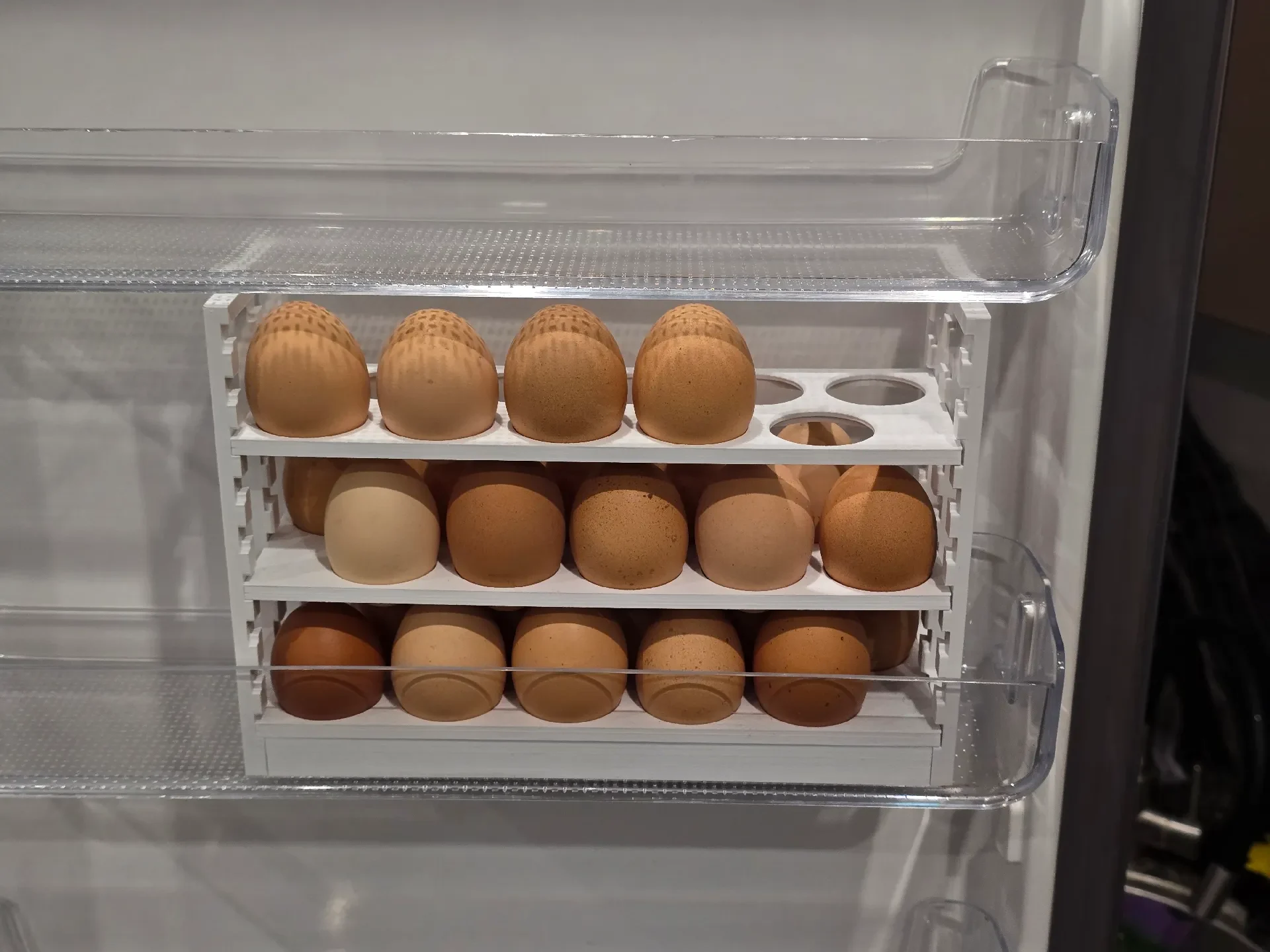

Общая вместимость: 30 яиц (по 10 яиц на лоток на 3 яруса)

Габаритные размеры: 260 мм (ширина) х 180 мм (высота) х 87 мм (глубина)

Диаметр яичного отверстия: 37 мм

Нижний зазор: зазор 17 мм под самым нижним уровнем лотка.

Расстояние между уровнями по умолчанию: расстояние 55 мм между положениями лотков по умолчанию (уровни 1, 4 и 7).

Регулируемые уровни слотов: 9 уровней общей высоты на боковых панелях

Как собрать

Следуйте этим простым пошаговым инструкциям, чтобы собрать и использовать модульную полку для яиц:

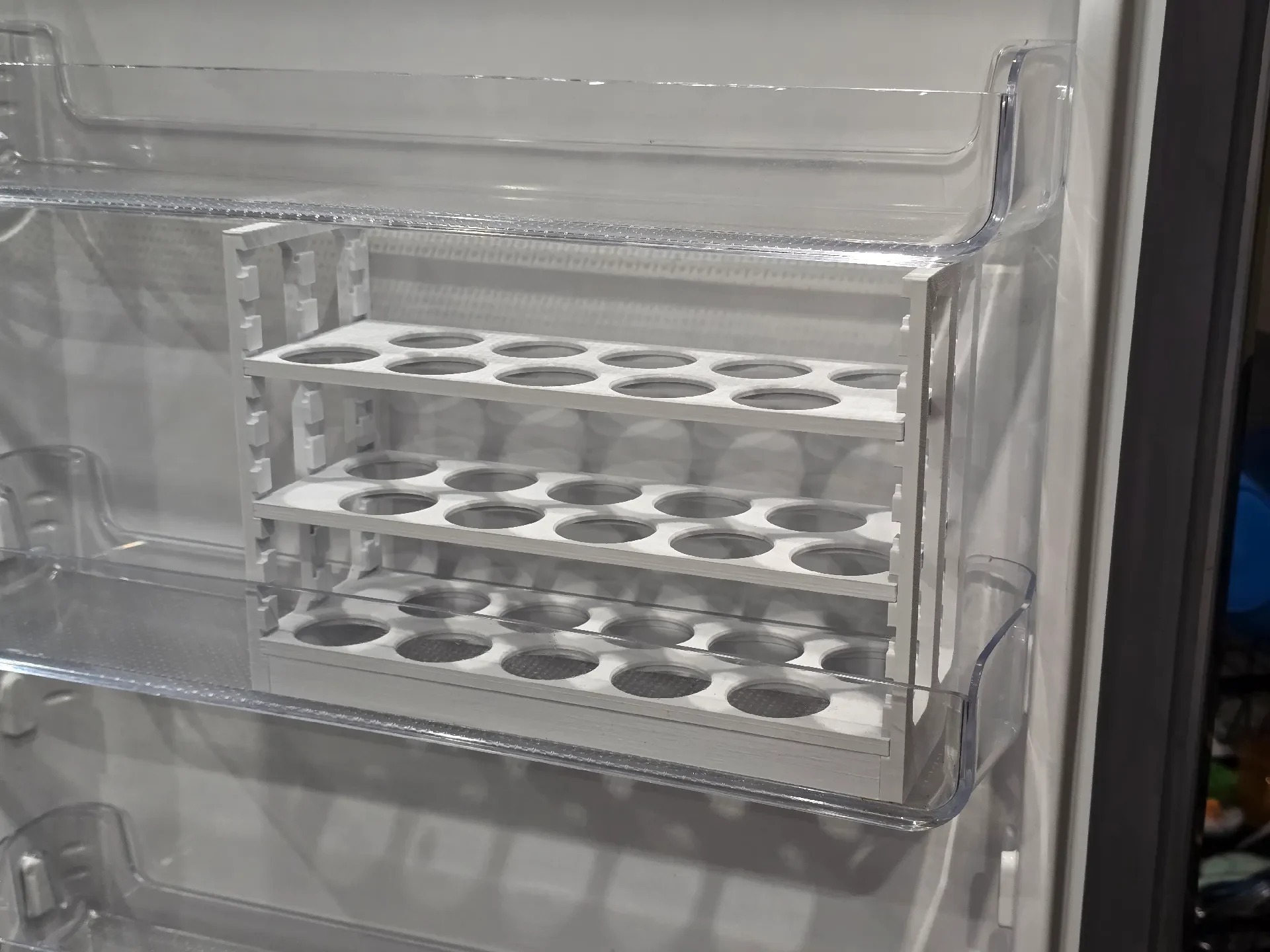

1. Соберите раму: вставьте две нижние горизонтальные соединительные перекладины в нижние пазы «ласточкин хвост» боковых панелей снизу вверх, затем задвиньте верхнюю заднюю перекладину на место, чтобы зафиксировать конструкцию рамы.

2. Установите первый лоток. Вставьте первый стандартный лоток в самый нижний уровень слота (уровень 1) до упора, затем опустите его в фиксирующие пазы. Загрузить 10 яйцами.

3. Установите второй лоток: вставьте зеркальный лоток в слот уровня 4 до упора, затем опустите его вниз, чтобы зафиксировать. Загрузить 10 яйцами.

4. Установите третий лоток: вставьте оставшийся стандартный лоток в слот уровня 7 до полной фиксации, опустите в фиксирующие пазы и загрузите 10 яиц.

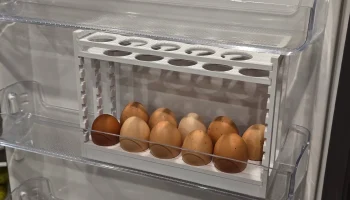

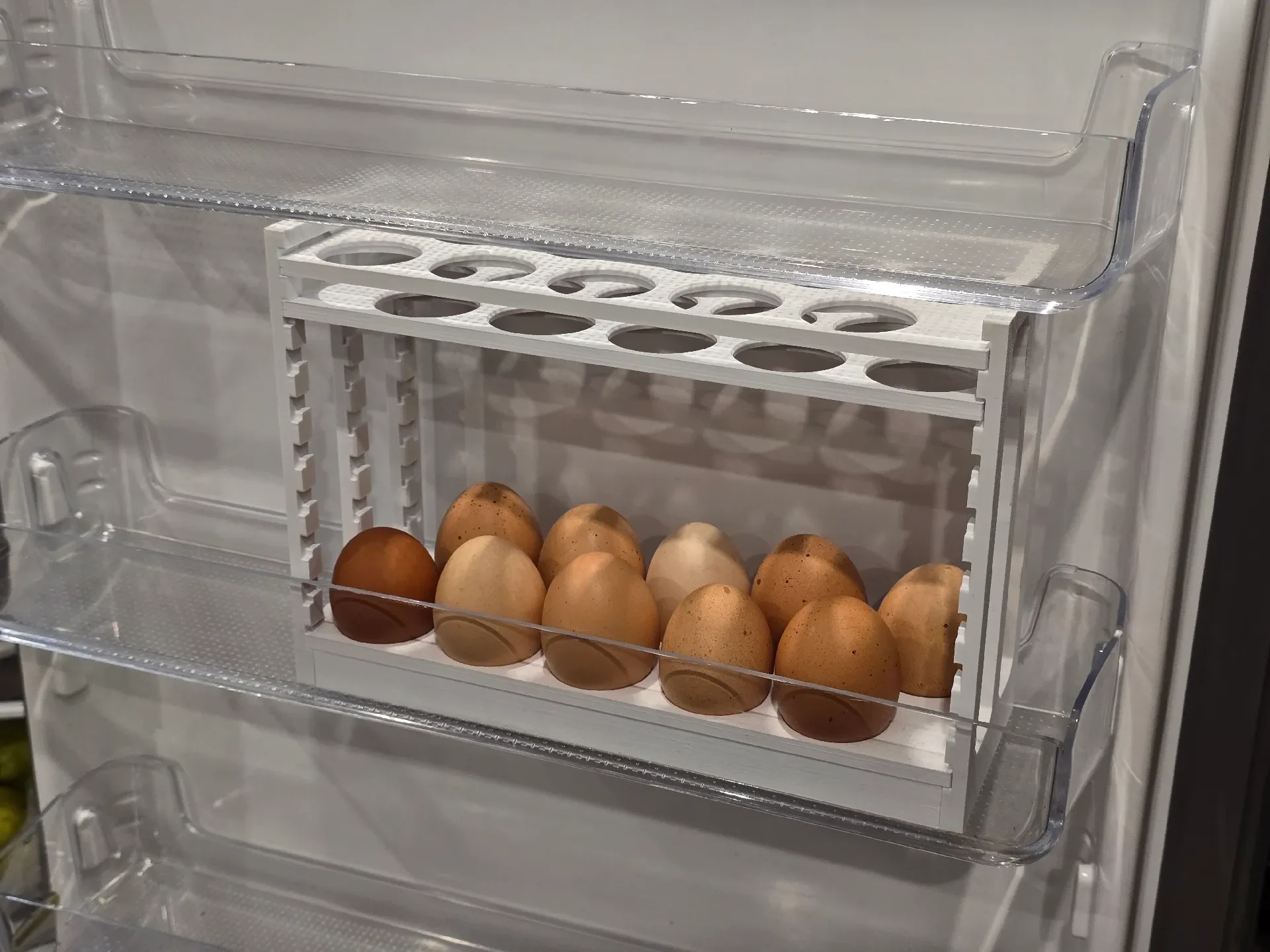

5. Отрегулируйте легкий доступ. Когда верхние лотки опустеют, переместите их в более высокие слоты (например, на уровень 9 или уровень 8), чтобы освободить вертикальное пространство и облегчить доступ к нижним лоткам.

Рекомендуемые настройки печати

Для оптимального качества печати, структурной прочности и функциональных характеристик используйте следующие настройки слайсера:

Материал: PLA или PETG.

Высота слоя: 0,2 мм

Заполнение: 20% (рекомендуется гироид)

Настенные петли: 5-6 настенных петель (рекомендуется для механической устойчивости рамы)

Поддерживает: Не требуется

Использование и советы

Вот ключевые советы по эксплуатации для оптимальной производительности:

Чтобы вставить лоток, выровняйте его горизонтально по боковым направляющим, полностью надавите на задний упор и дайте ему опуститься вниз в фиксирующие пазы «ласточкин хвост».

Чтобы снять или отрегулировать лоток, сначала поднимите его слегка вверх, а затем потяните прямо вперед из направляющих.
