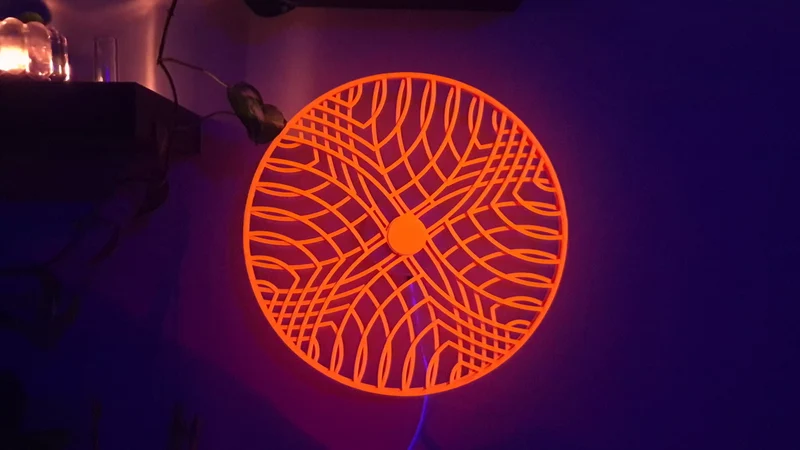

Иллюзия муарового диска - версия с одним двигателем пост...
Спецификация оборудования:
Номер детали
Название детали
Количество
Примечание
С30К
мотор
1
12 В постоянного тока, 14 об/мин S30K
Разъем питания постоянного тока
1
В корпусе предусмотрено отверстие диаметром 8 мм для этого разъема.
608
Шарикоподшипник 608
3
Наверное, самые распространенные подшипники.
DIN 7982 3х12
Винт
4
2 для двигателя, 2 для платы
DIN 7982 3x20
Винт
4
2 на переднюю крышку, 2 на заднюю крышку
DIN 7991 3x10
Короткий болт
1
Удерживает ведущую шестерню на валу двигателя.
⌀6x2мм N42
Магнит
16*
Это те же самые магниты, которые люди используют в коробках Gridfinity. *В механизме используется 8 магнитов, и на каждом диске также используется 8 магнитов.
Модель хорошо работает с одним двигателем постоянного тока. Для дополнительной функциональности я использовал эту схему:
Спецификация электроники:
Номер детали
Название детали
Количество
Примечание
СЯО ESP32-C3
Микроконтроллер
1
МАКС14870
Водитель двигателя
1
Понижающий модуль 5 В
1
Понижающий модуль принимает входное напряжение и снижает его до 5 В для светодиодов и микроконтроллера. Модуль, который я использовал, похоже, является собственностью этого чешского интернет-магазина. dratek.cz/arduino-platforma/1738-step-down-modul-napajeni-mini-buck-nastavitelny.html Я думал, что это будет более широко доступно. Тем не менее, любой понижающий преобразователь постоянного тока 5 В должен работать, если он подключен таким же образом.
7-контактные разъемы
2
Для установки XIAO
5-контактные разъемы
2
Для установки драйвера
B3B-XH-A
3-контактный разъем
1
Для подключения светодиодной ленты
B2B-XH-A
2-контактный разъем
1
Разъем питания платы
WS2812B 60 светодиодов/м
Светодиодная лента
9 светодиодов
Я использовал самоклеящуюся ленту. При светоотдаче 60 светодиодов/м секция имеет 9 светодиодов.

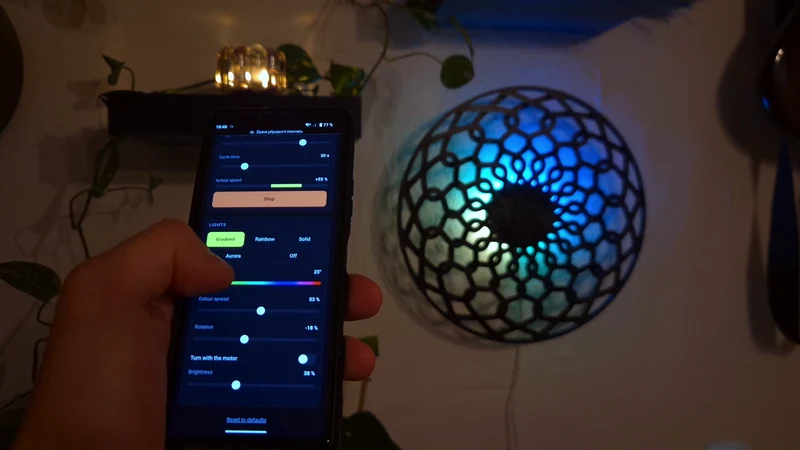

Прошивка: github.com/KineticPrints/04-Moire_disc-DC_motor-fw
Части для печати:
Номер детали
Название детали
Количество
Примечание
04P10
front_disc_hub
1
04П11
back_disc_hub
1
04П12
диск_граница
16
04П13
сегменты рисунка диска
8 или 16
В зависимости от того, как разделен диск, вы печатаете либо 8, либо 16.
04P14
диск_держатель
2
04P21
база
1
04P22
шестерня
1
04П23
внешний_ког
1
04P24
внутренний_ког
1
04P25
вал
1
04П26
задняя_крышка
1
04П27
front_lid
1
04П28
передний_фланец
1
04П29
шайба
1
Шайба идет на вал под 04П23.
DIN472
стопорное кольцо-j22-din-472
1

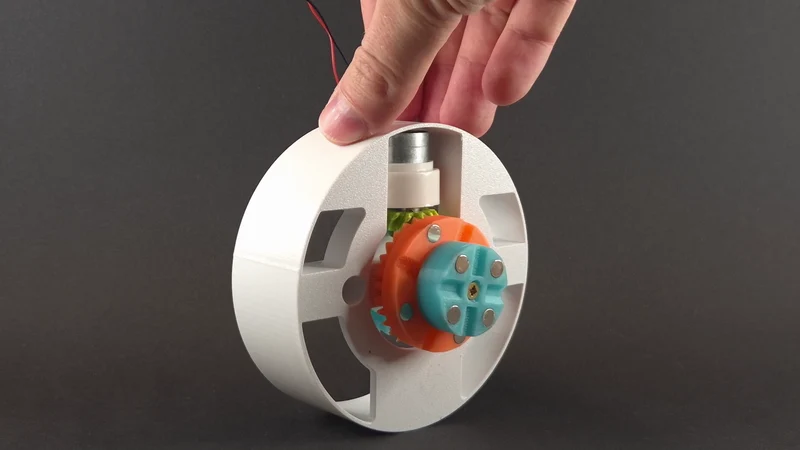

Сборка и демонстрация в этом видео:
Клип C принадлежит JBoe из здесь www.printables.com/model/1210804-circlip-din-472-various-sizes
