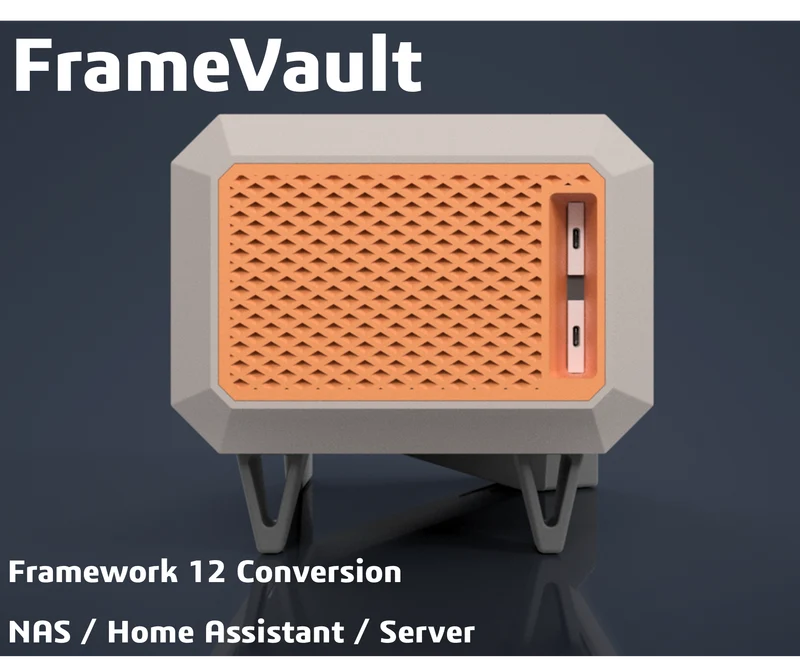

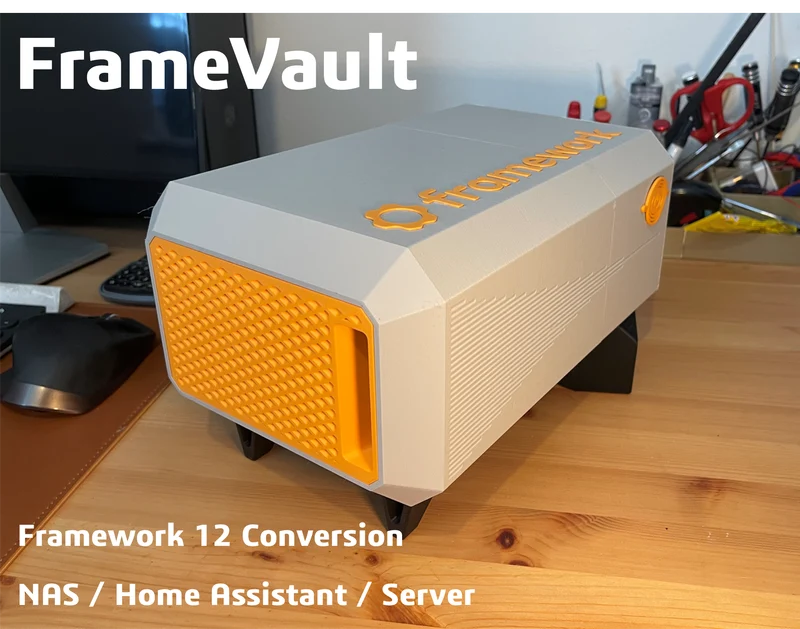

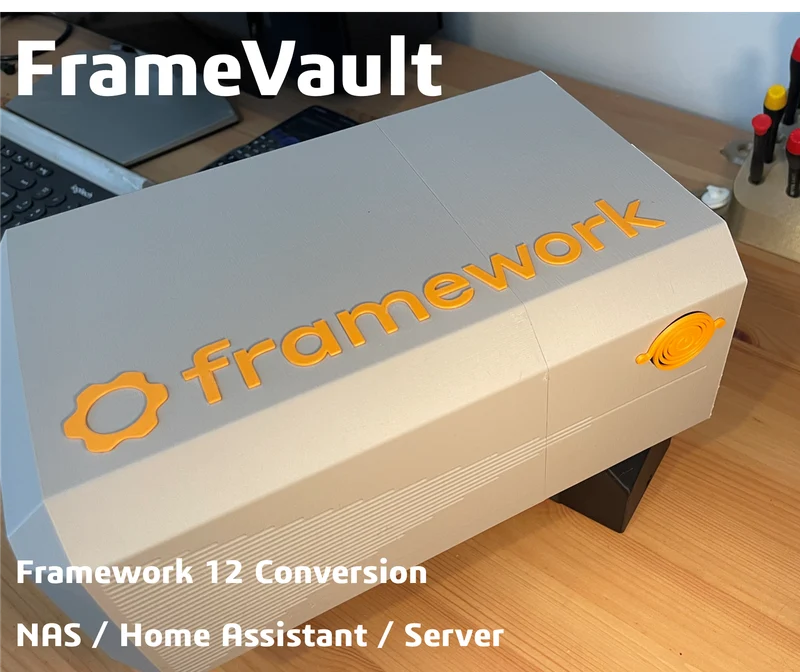

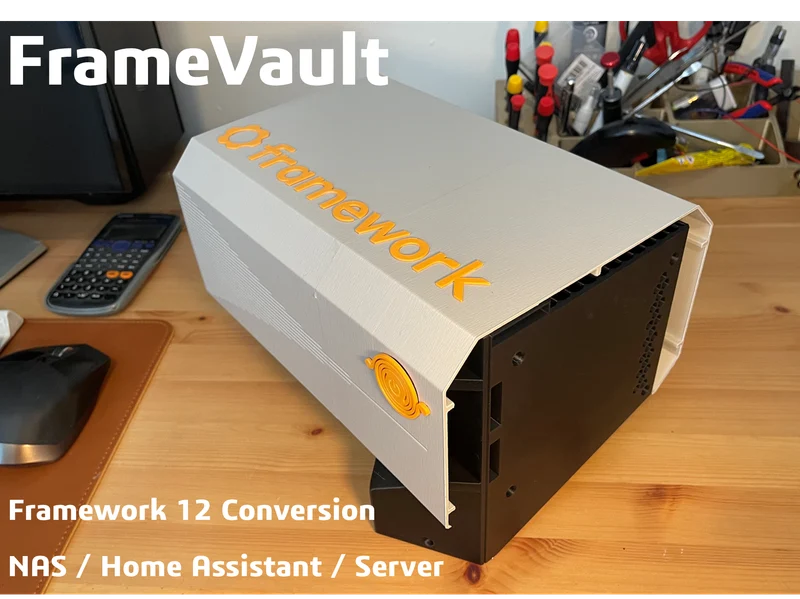

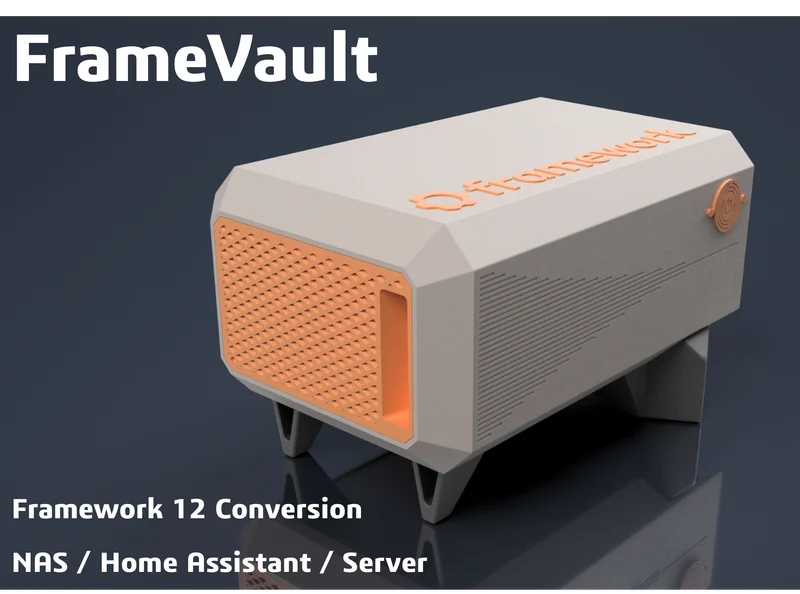

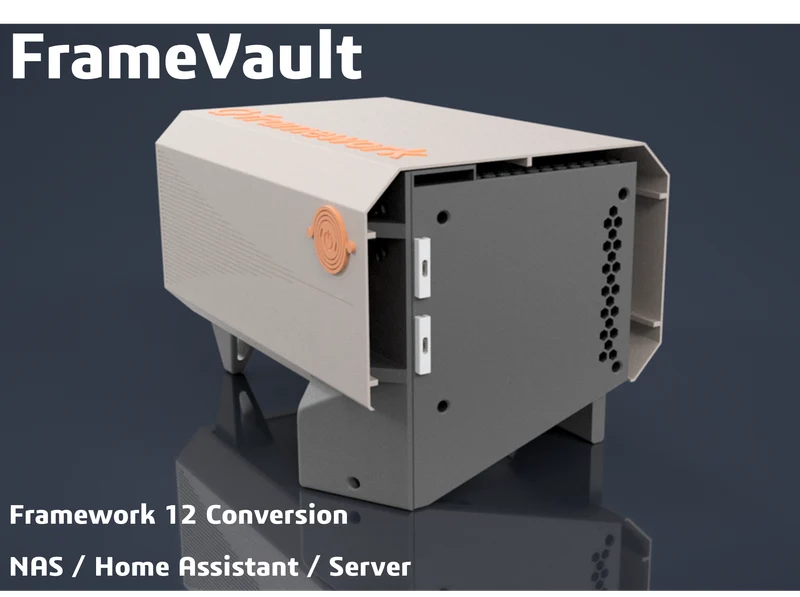

FrameVault - Framework 12 NAS / Home Assistant / Server
Преобразование для превращения материнской платы ноутбука Framework 12 в домашний сервер FrameVault, например систему NAS или Home Assistant. Независимо от того, есть ли у вас запасная материнская плата после обновления ноутбука Framework или вы просто хотите создать свой собственный домашний сервер, купив только материнскую плату, это идеальное преобразование, которое добавит невероятные возможности вашему офису и/или дому.
Одним из лучших вариантов использования этого преобразования является NAS для хранения и резервного копирования файлов без использования службы на основе подписки. FrameVault позволяет установить в устройство до 4 жестких дисков с помощью гнезда PCIe M.2 M на материнской плате. Это означает, что можно настроить резервную установку жесткого диска.
Другое применение системы FrameVault — домашний сервер, возможно, медиасервер или система Home Assistant. На самом деле возможности использования такой установки очень обширны и позволяют перепрофилировать материнскую плату Framework 12 в очень ценную систему, добавляя множество возможностей в офисе или дома.
Инструкции по печати
Обновления части:
FrameVault Core V2 — 28.09.2026 — Добавлен дополнительный зазор для кабеля.
ПОДДЕРЖКА НЕ НУЖНА!!! НЕТ НЕОБХОДИМОСТИ МУЛЬТИМАТЕРИАЛОВ!!!
Этот проект был разработан так, чтобы не нуждаться в какой-либо поддержке, нет ничего лучше, чем иметь возможность импортировать деталь в слайсер и распечатать ее с настройками по умолчанию, это все, что здесь нужно. Все файлы STL были созданы так, чтобы иметь правильную ориентацию при импорте в слайсер и помещаться на стандартную рабочую пластину шириной 20 см. Я использовал MK3S для печати этого проекта с предустановкой качества Prusa в PrusaSlicer. Я сделал детали из PLA, который отлично подходит для такого проекта, но вы можете использовать любой материал, который вам удобен.
Детали разного цвета, такие как передняя вентилируемая панель и логотип каркаса, расположены отдельно от основного корпуса, поэтому для этого проекта вы можете использовать одноцветный принтер.
Распечатанный список деталей:
Ниже я разделил детали на группы в качестве рекомендации по цветовой группировке, но на самом деле все преимущество возможности сделать это самостоятельно заключается в том, что вы можете выбрать любую причудливую цветовую комбинацию, которая вам нравится.
Цвет 1:
Ядро FrameVault
Задний корпус FrameVault
Задняя крышка FrameVault
Боковая крышка FrameVault A
Боковая крышка FrameVault B
Цвет 2:
Передняя крышка FrameVault
Задняя крышка FrameVault
Цвет 3:
Решетка с крышкой FrameVault
Кнопка питания FrameVault
Логотип FrameVault
Зажим для жесткого диска FrameVault (4 шт.)
Список других запчастей:
8 болтов с головкой M3 x 10 мм
4-портовая плата адаптера M.2 — SATA
4-портовый кабель питания жесткого диска Sata IDE
Разъем источника питания 12 В 10 А 5525
4 кабеля SATA
Для карты адаптера M.2 — SATA несколько человек предложили альтернативные наборы микросхем, которые предлагают потенциально улучшенную производительность. Если у вас есть другие, было бы здорово оставить к ним комментарий, чтобы люди могли их опробовать.
Обзор конструкции

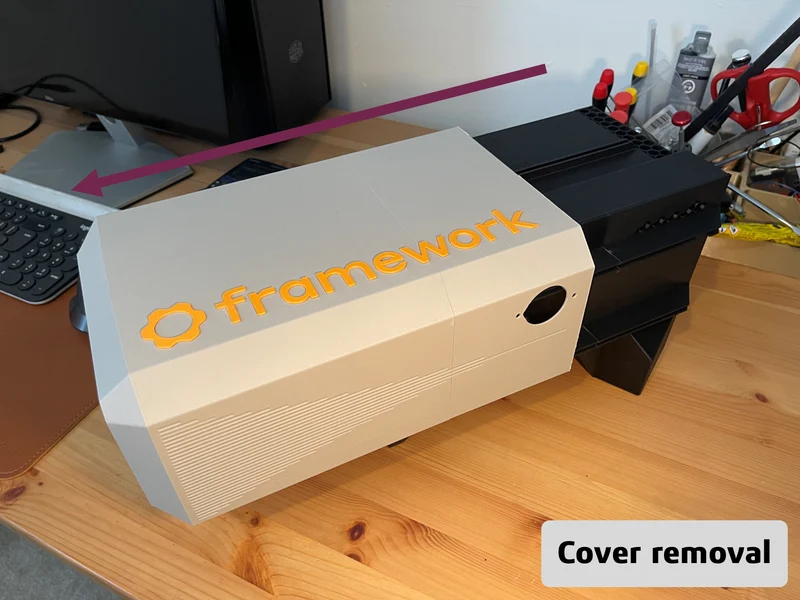

Снятие крышки:

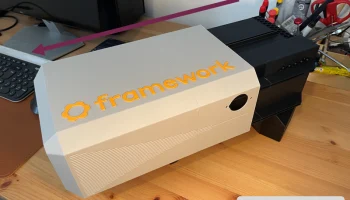

В FrameVault используется основная конструкция, в которой размещены все основные компоненты и воздуховоды для охлаждения, а также имеется крышка, сдвигающаяся по всему блоку. Эту крышку можно легко снять, сдвинув ее вперед. Это позволит получить доступ к материнской плате, жесткому диску и задним корпусам.

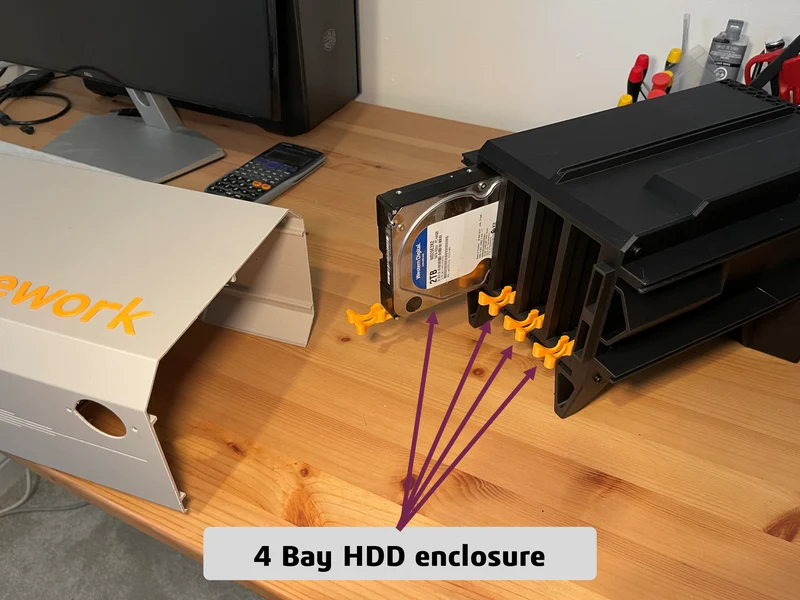

Корпус жесткого диска:
FrameVault оснащен корпусом с 4 отсеками для жестких дисков.

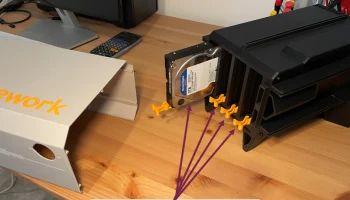

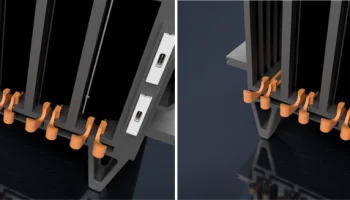

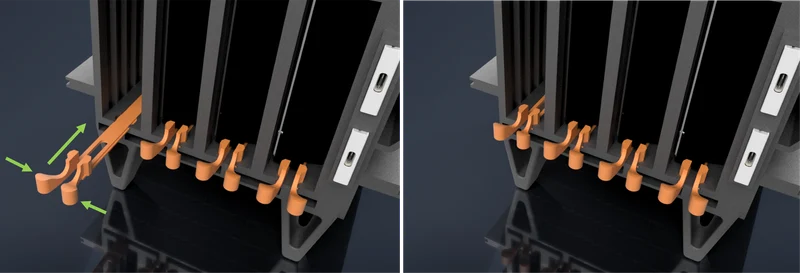

Корпус жесткого диска оснащен быстросъемным зажимом, который позволяет легко устанавливать и снимать жесткие диски без использования каких-либо инструментов. Эти зажимы легко устанавливаются и снимаются, сжимая их в дужках.
Модули расширения:
Модули расширения Framework USB C на материнской плате сохраняются и по-прежнему позволяют использовать любые модули, которые вам нравятся. Одним из наиболее подходящих вариантов для этого преобразования будет карта расширения Ethernet, обеспечивающая высокоскоростное соединение.
