SKÅDIS Контейнеры для мелких деталей - 3 размера, совчат...

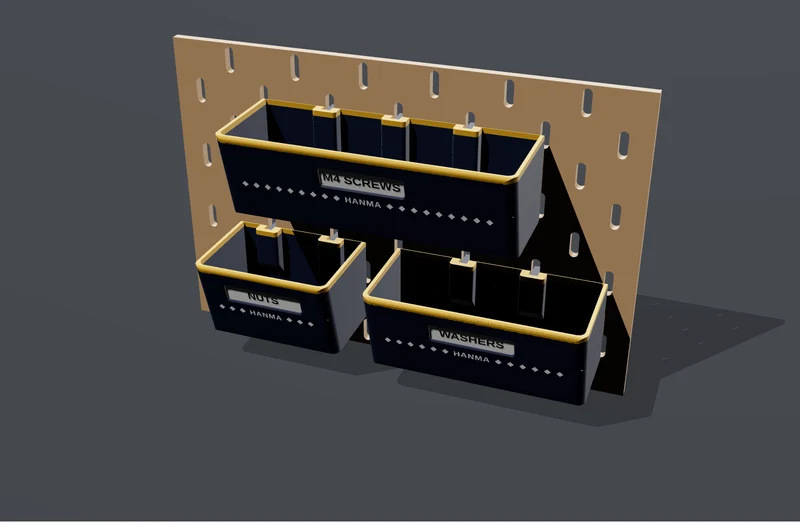

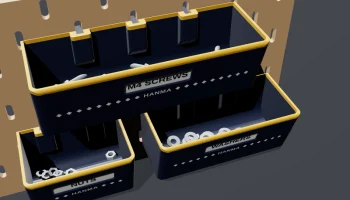

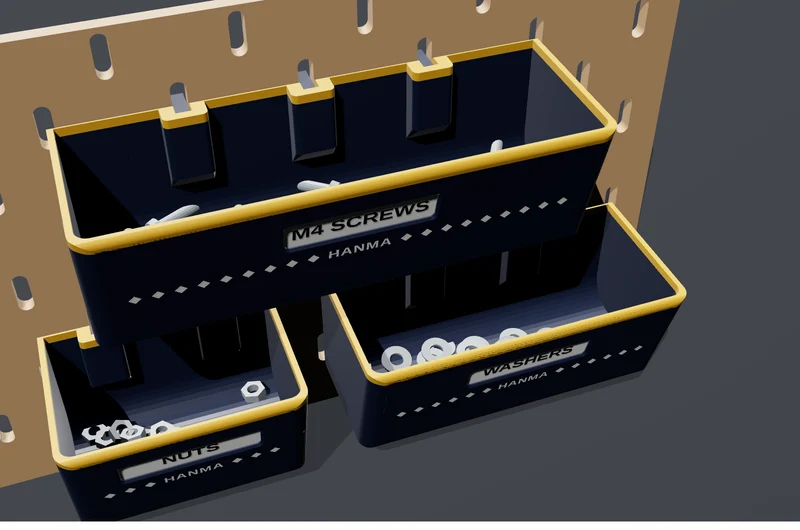

Корзины для мелких деталей для Перфорированная доска ИКЕА СКОДИС трех размеров (80, 120 и 160 мм). Передняя часть выдвигается, и пол изгибается вверх, поэтому вы можете выкручивать винты и гайки одним пальцем. В каждом контейнере есть окошко для этикетки для бумажной карточки, полоса горчичного цвета по краю и ряд белых ромбов с небольшим логотипом HANMA, все заподлицо.

Подробности

Размеры: 80×60×50 мм, 120×60×50 мм и 160×60×50 мм (Ш×Г×В). Передняя часть выдвигается на 15°, а внутри переднего нижнего угла находится ковш радиусом 12 мм.

Окно для этикетки: из тонкого картона (толщиной до 0,6 мм) вырежьте карточку размером 50 × 15 мм и вставьте ее с правой стороны. Размер слота составляет 0,8 × 15,4 мм, а рамка удерживает карту на месте. Видимая область 46×11 мм.

Цвета: темно-синий корпус и клипсы, горчичный ободок (верхняя часть 3 мм), белые ромбы и логотип. Цветные вставки расположены в нескольких узких полосах по высоте, поэтому AMS lite заменяет нить только на несколько слоев и тратит очень мало.

Готовые к печати файлы 3MF для формата A1 mini (AMS lite, 3 цвета), по одной пластине каждого размера с вертикально стоящей корзиной и зажимами, а также одна запасная, лежащая ровно. Никаких опор.
80 мм: 1 час 42 минуты, 51 г · 120 мм: 1 час 58 минут, 65 г · 160 мм: 2 часа 21 минута, 80 г (оценка Bambu Studio, включая отходы замены нити).

Зажимы: 2 для контейнеров 80 и 120 мм, 3 для контейнера 160 мм. Клипсы расположены на расстоянии 40 мм друг от друга, все в одном ряду пазов.

Монтаж

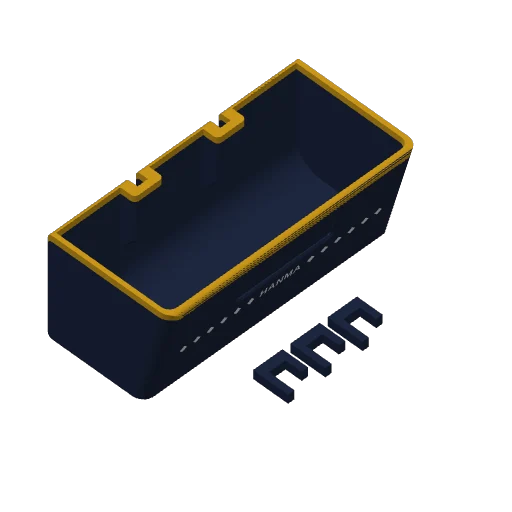

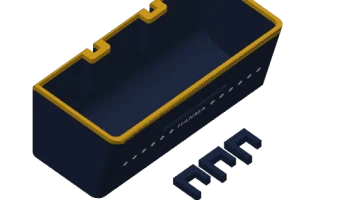

Поместите каждый зажим в карман в задней части контейнера сверху. Передняя ножка уходит в карман, а язык высовывается назад.

Поднимите контейнер примерно на 8 мм, вставьте язычки прямо в один ряд пазов СКОДИС и дайте ему упасть. Крючки цепляются за доску. Чтобы снять его, поднимите и потяните.

Как это проверяли

Подгонка перфорированной доски, проверено в OpenSCAD с объемами пересечений для всех трех размеров. Зажим поднимается и опускается, не касаясь доски (0,000 мм³). Установленный контейнер не касается ни доски, ни ее фиксаторов (0,000 мм³), фиксаторы падают в карманы, не соприкасаясь (0,000 мм³), а весь контейнер с фиксаторами входит и висит, не касаясь (0,000 мм³). Контрольные испытания: установленный зажим не вытягивается (столкновение 90,5 мм³), а неподнятый зажим не может войти (64,1 мм³). Установленный контейнер не может соскользнуть вперед со своих фиксаторов (231 мм³ с 2 фиксаторами, 346,5 мм³ с 3 фиксаторами).

Этикетка: карта размером 50 × 15 × 0,4 мм вставляется сбоку в конечное положение, не касаясь, проверено в 7 положениях (0,000 мм³) для каждого размера. Контрольные испытания: сталкивается карта высотой на 0,6 мм (4,0 мм³), карта не может выпасть в окно (62,6 мм³).

Три цветовых тела не перекрываются (0,000 мм³). Каждая пластина была нарезана в Bambu Studio с присвоенными цветами, а предварительный просмотр слайсера представляет собой одно из изображений.

Исходный код OpenSCAD включен вместе с общей библиотекой клипов skadis.scad. Здесь вы можете изменить ширину, высоту, размер этикетки или цвета.

Об этом дизайне

Разработано с помощью искусственного интеллекта и проверено в коде перед выпуском (см. выше). Изображения представляют собой 3D-рендеринг и предварительный просмотр слайсера, а не фотографии. Еще не напечатано: отзывы и отзывы очень приветствуются.
